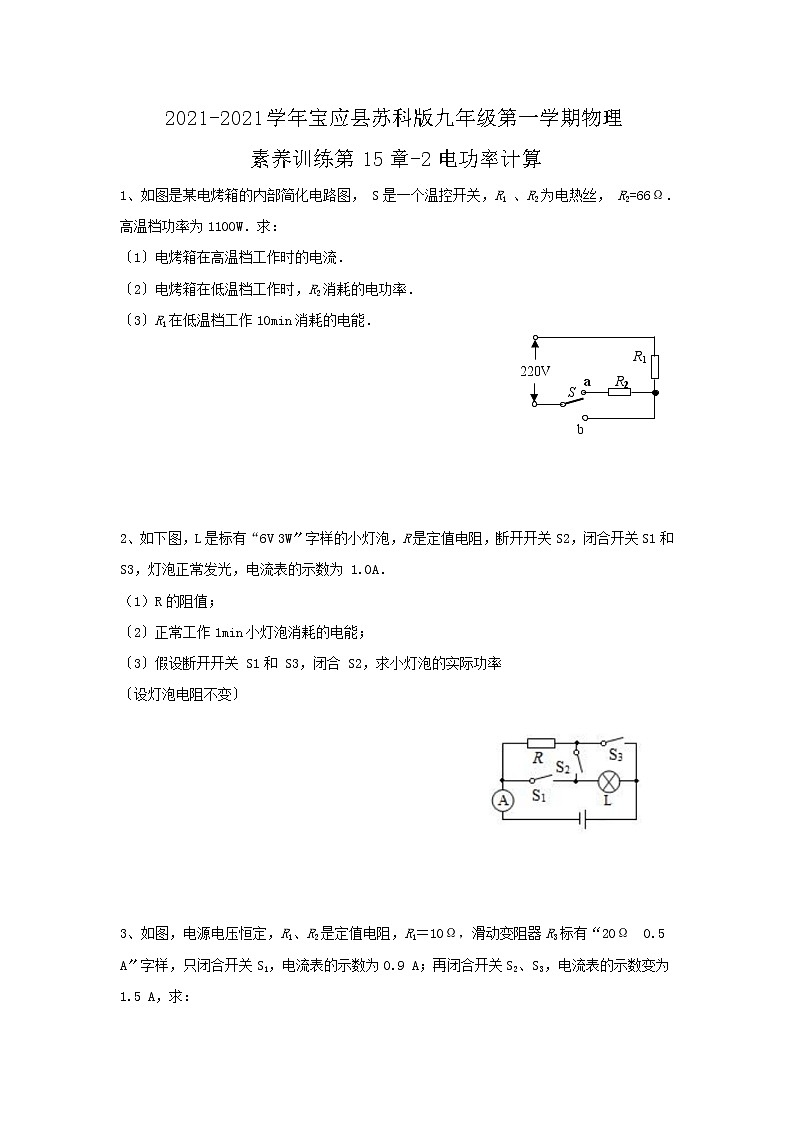

2021-2021学年宝应县苏科版九年级第一学期物理

素养训练第15章-2电功率计算

1、如图是某电烤箱的内部简化电路图， S是一个温控开关，R1 、R2为电热丝， R2=66Ω．高温档功率为1100W．求：

〔1〕电烤箱在高温档工作时的电流．

〔2〕电烤箱在低温档工作时，R2消耗的电功率．

〔3〕R1在低温档工作10min消耗的电能．

2、如下图，L 是标有“6V 3W〞字样的小灯泡，R 是定值电阻，断开开关 S2，闭合开关 S1和 S3，灯泡正常发光，电流表的示数为 1.0A．

（1）R的阻值；

〔2〕正常工作1min小灯泡消耗的电能；

〔3〕假设断开开关 S1和 S3，闭合 S2，求小灯泡的实际功率

〔设灯泡电阻不变〕

3、如图，电源电压恒定，R1、R2是定值电阻，R1＝10Ω，滑动变阻器R3标有“20Ω　0.5 A〞字样，只闭合开关S1，电流表的示数为0.9 A；再闭合开关S2、S3，电流表的示数变为1.5 A，求：

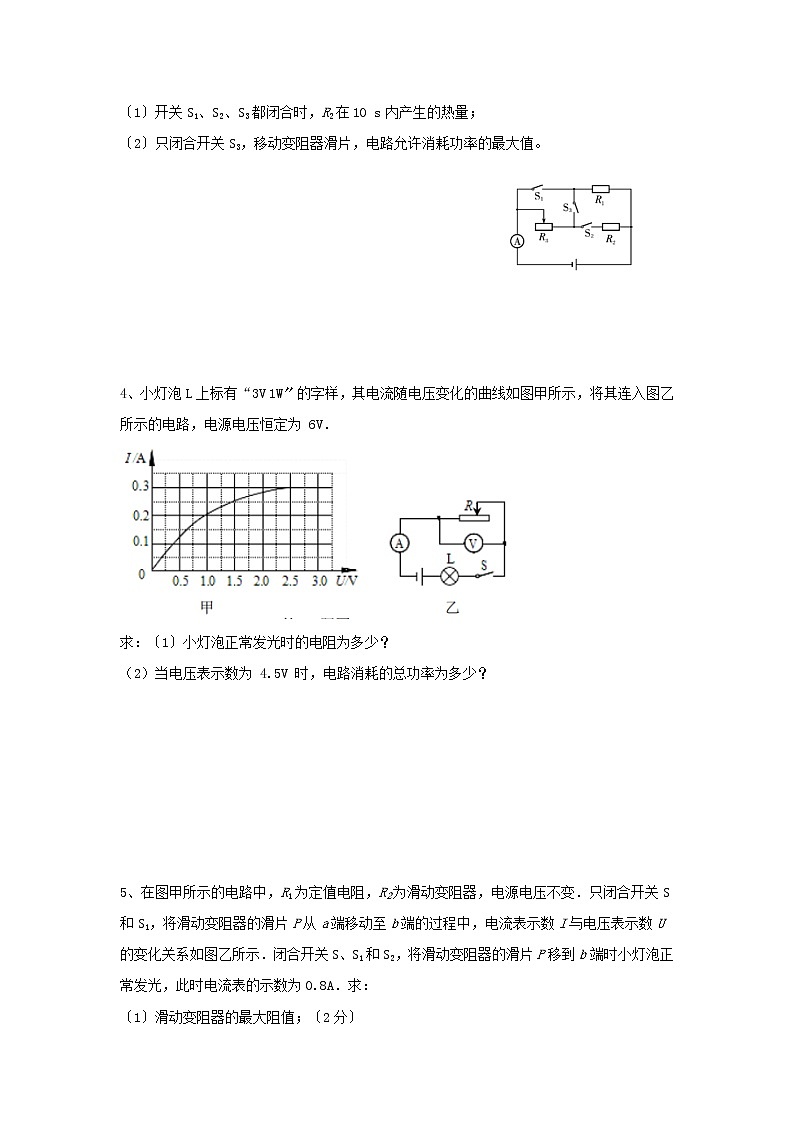

〔1〕开关S1、S2、S3都闭合时，R2在10 s内产生的热量；

〔2〕只闭合开关S3，移动变阻器滑片，电路允许消耗功率的最大值。

4、小灯泡 L 上标有“3V 1W〞的字样，其电流随电压变化的曲线如图甲所示，将其连入图乙所示的电路，电源电压恒定为 6V．

求：〔1〕小灯泡正常发光时的电阻为多少？

（2）当电压表示数为 4.5V 时，电路消耗的总功率为多少？

5、在图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变．只闭合开关S和S1，将滑动变阻器的滑片P从a端移动至b端的过程中，电流表示数I与电压表示数U的变化关系如图乙所示．闭合开关S、S1和S2，将滑动变阻器的滑片P移到b端时小灯泡正常发光，此时电流表的示数为0.8A．求：

〔1〕滑动变阻器的最大阻值；〔2分〕

〔2〕定值电阻R1的阻值和电源电压；〔4分〕

〔3〕小灯泡正常发光时的电功率；〔3分〕

6、如图甲电路所示,电源电压为9V且保持不变,小灯泡标有“6V 6W〞的字样,小灯泡的电流随电压的变化曲线如图乙.求:
(1)小灯泡正常发光时电阻；
(2)当电流表的示数为0.7A时,小灯泡的电功率；
(3)当电压表的示数为2V时,整个电路10s内消耗的电能.

7、如下图的电路中，电源电压保持不变，灯L标有“12V 12W〞的字样，R2=12Ω．当开关S1、S2都闭合时，电流表示数为1.5A，这时灯L正常发光〔忽略温度对灯丝电阻的影响〕．求：

〔1〕电源电压：

〔2〕电阻R1的阻值：

〔3〕假设将开关S1、S2都断开，此时灯L实际消耗的功率是多少？

8、如下图，电源电压U=6V，电阻R1=4，R2=6．

(1)当开关S闭合后，电流表示数为多少?

(2)当开关S闭合后，电阻R1在10s内消耗的电能为多少?

(3)假设将两电阻并联后接入原电路，当开关S闭合后，电路的总功率为多少?

9、如图是某型号电动轮椅工作原理示意图。开关和由绝缘操纵杆控制，能同时接“1〞或接“2〞，向前推操纵杆时轮椅前进且能调速，向后拉操纵杆时轮椅以恒定速度后退。蓄电池的电压为24V保持不变，请解答以下问题：
〔1〕当开关和同时接_____〔选填“1〞或“2〞〕时，电动轮椅前进；电动轮椅既能前进又能后退，分析电路图可知是因为电动机线圈中电流的_____能够改变。
〔2〕假设轮椅以3m/s的速度匀速前进了8s，此过程中轮椅受到的平均阻力为5N，电池的输出功率为25W，求此过程中轮椅工作的效率；
〔3〕当轮椅后退时电动机的功率是7W，此时电流表示数为0.5A，求的阻值。
