中考物理总复习课件《透镜及其应用》

这是一份中考物理总复习课件《透镜及其应用》，共36页。PPT课件主要包含了透镜分为两类，考点一透镜，凸透镜有两个实焦点，凹透镜有两个虚焦点，u2f，照相机，投影仪，放大镜，倒着插，远离物体一些等内容，欢迎下载使用。

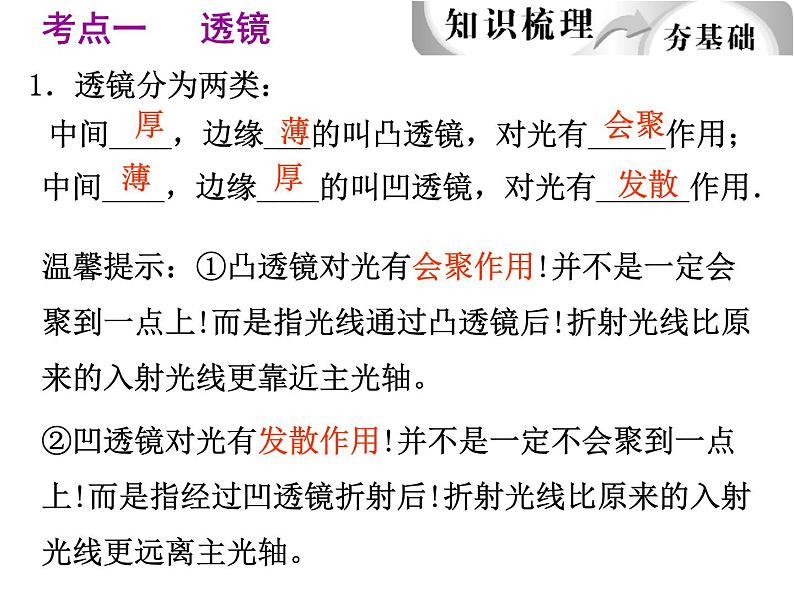

中间____，边缘___的叫凸透镜，对光有_____作用；
中间____，边缘____的叫凹透镜，对光有______作用．
温馨提示：①凸透镜对光有会聚作用!并不是一定会聚到一点上!而是指光线通过凸透镜后!折射光线比原来的入射光线更靠近主光轴。②凹透镜对光有发散作用!并不是一定不会聚到一点上!而是指经过凹透镜折射后!折射光线比原来的入射光线更远离主光轴。

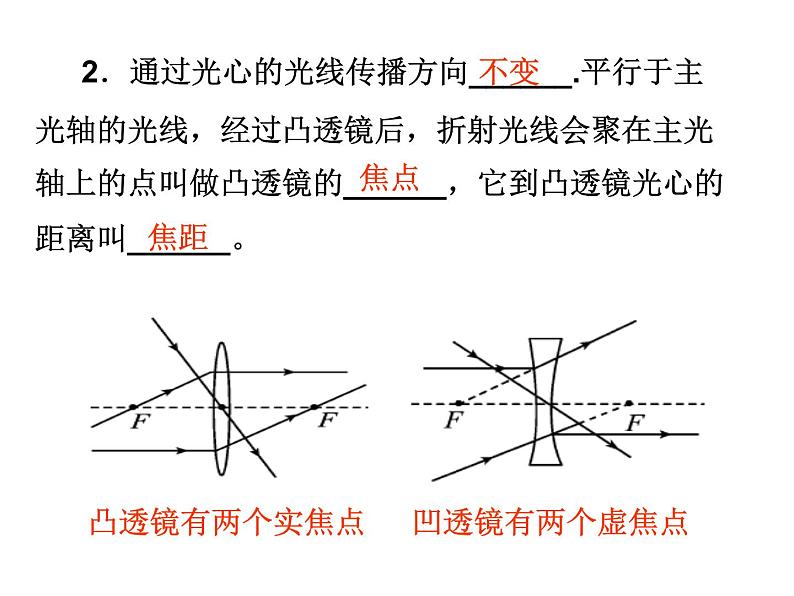

2．通过光心的光线传播方向______.平行于主光轴的光线，经过凸透镜后，折射光线会聚在主光轴上的点叫做凸透镜的______，它到凸透镜光心的距离叫______。

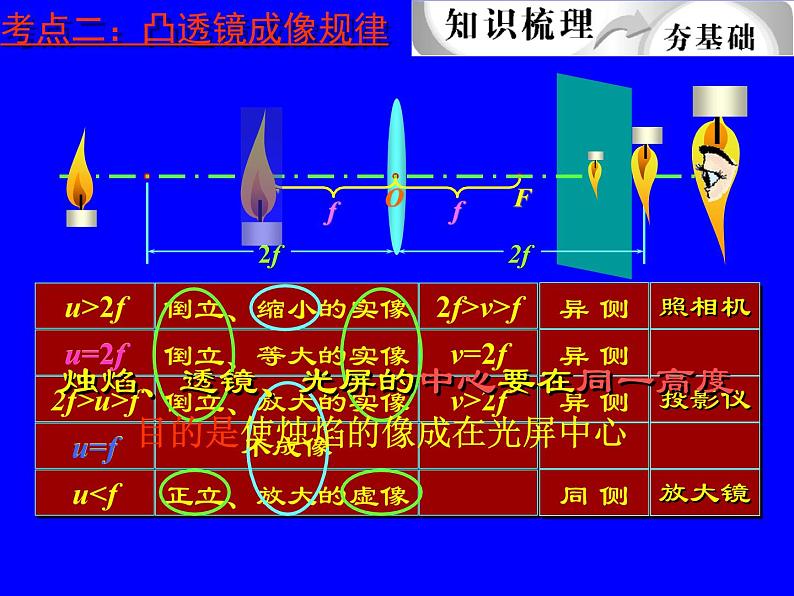

考点二：凸透镜成像规律
烛焰、透镜、光屏的中心要在同一高度
目的是使烛焰的像成在光屏中心

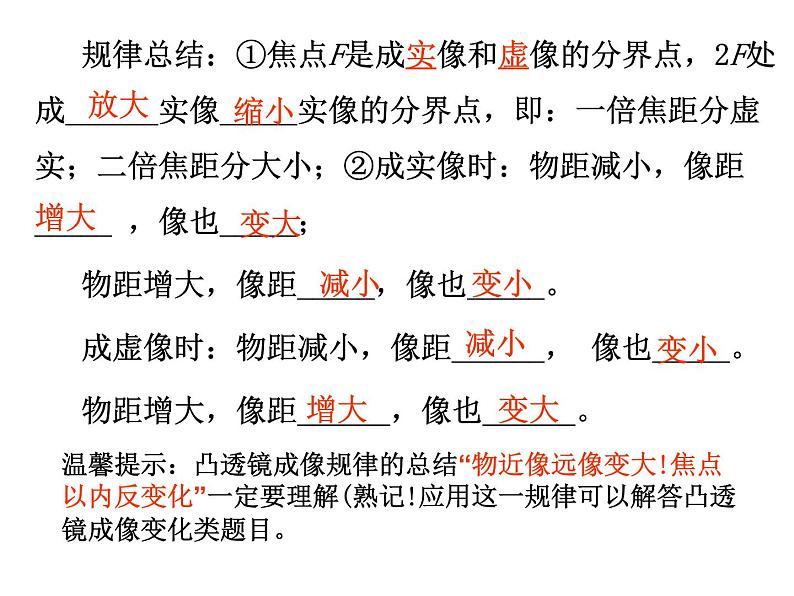

规律总结：①焦点F是成实像和虚像的分界点，2F处成______实像_____实像的分界点，即：一倍焦距分虚实；二倍焦距分大小；②成实像时：物距减小，像距_____ ，像也_____；物距增大，像距_____，像也_____。成虚像时：物距减小，像距______， 像也_____。物距增大，像距______，像也______。
温馨提示：凸透镜成像规律的总结“物近像远像变大!焦点以内反变化”一定要理解(熟记!应用这一规律可以解答凸透镜成像变化类题目。

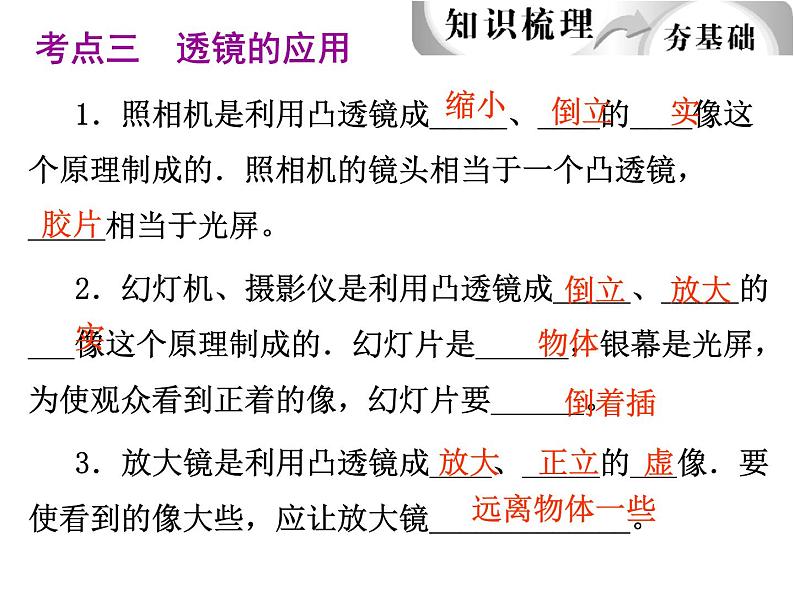

1．照相机是利用凸透镜成_____、____的____像这个原理制成的．照相机的镜头相当于一个凸透镜， _____相当于光屏。2．幻灯机、摄影仪是利用凸透镜成_____、_____的___像这个原理制成的．幻灯片是______，银幕是光屏，为使观众看到正着的像，幻灯片要______。3．放大镜是利用凸透镜成____、_____的___像．要使看到的像大些，应让放大镜_____________。

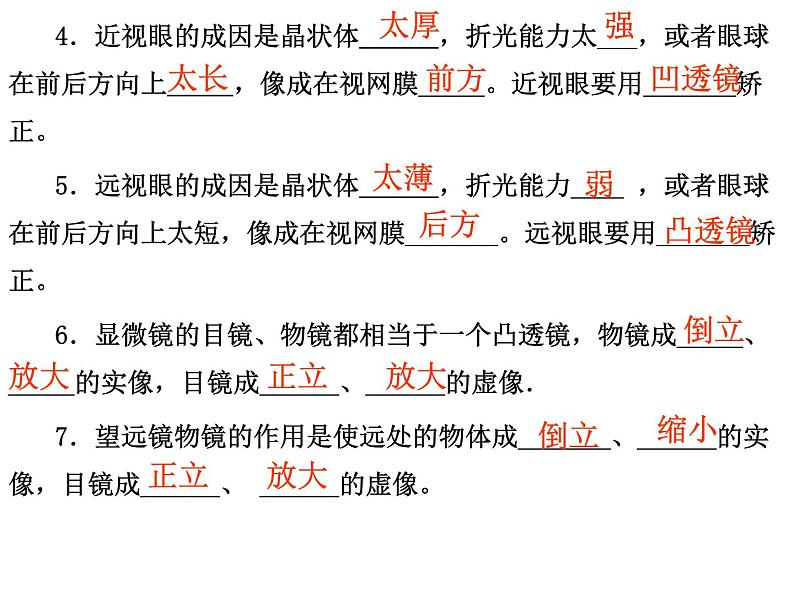

4．近视眼的成因是晶状体 ，折光能力太___，或者眼球在前后方向上 ，像成在视网膜_____。近视眼要用_______矫正。5．远视眼的成因是晶状体 ，折光能力____ ，或者眼球在前后方向上太短，像成在视网膜_______。远视眼要用_______矫正。6．显微镜的目镜、物镜都相当于一个凸透镜，物镜成_____、_____的实像，目镜成______、______的虚像．7．望远镜物镜的作用是使远处的物体成_______、______的实像，目镜成______、 ______的虚像。
（2011·吉林）如图所示是微型手电筒所用的小灯泡，小灯泡前端的A部分相当于________，对光有______作用．
解析：本题考查凸透镜对光的作用及其应用．解答时应注意微型手电筒与普通手电筒的不同．小灯泡前端A部分相当于凸透镜，对光有会聚作 用．微型手电筒用相当于凸透镜的A部分代替普通手电筒中的凹面镜起到聚焦作用．
下图是几种光学器材的示意图，其中对光起发散作用的是( )
（2011·河北）让一束平行光经过一透镜，在光屏上得到一个最小、最亮的光斑(如图所示)，小明用此透镜做“探究透镜成像规律”的实验．下列说法不正确的是(　　)A．当物体距透镜5cm时，成正立、放大的虚像B．当物体距透镜15cm时，成倒立、放大的实像C．当物体从距透镜20cm处向远离透镜的方向移动时，所成的像逐渐变小
解析：从图示装置看出，此凸透镜的焦距为10 cm，当物体距离透镜距离为5 cm时，根据凸透镜成像规律可知，此时成正立、放大的虚像；当物体距透镜15 cm时，即物距在f～2f之间，此时成一个倒 立、放大的实像；当物体在2f以外时，物体成一个倒立、缩小的实 像，且物距越远，像越小；当物体从2f向透镜靠近时，像在变大，同时像距也在变大，所以D选项不正确，A、B、C选项均正确．
D．当物体从距透镜20 cm处向透镜的方向移动时，要得到清晰的像，应使光屏靠近透镜
凸透镜对光有会聚作用．一架照相机镜头的焦距为15 cm，要在底片上成清晰的像，人与镜头的距离应_____30 cm(填“大于”“等于”或“小于”)，底片上的像是____像(填“实”或“虚”).
(2012·昆明)在焦距为10 cm的凸透镜前25 cm处放一支点燃的蜡烛，那么在凸透镜另一侧的光屏上可以得到的是(　　)A．烛焰倒立、缩小的实像　　B．烛焰倒立、放大的实像C．烛焰倒立、缩小的虚像　　D．烛焰正立、放大的虚像
（2010·菏泽）下图所示的四幅图中，能正确表示近视眼成像情况的图是________，能正确表示近视眼矫正方法的是________．
解析：本题考查近视眼、远视眼的成因及矫正方法．图A是近视眼的矫正方法，图B是远视眼成像情况，图C是近视眼的成像情况，图D是远视眼的矫正方法．　
如图所示的四幅图中，表示远视眼成像情况和远视眼矫正后成像情况的图分别是( )A．图甲和图丙　　　　　B．图乙和图丙C．图甲和图丁 　　D．图乙和图丁
(2012·沈阳)(双选)小丽佩戴200度的远视眼镜来矫正视力，针对这一情况，下列说法正确的是(　　 )A．远视眼镜的镜片是凹透镜B．远视眼镜的镜片是凸透镜C．透过眼镜看小丽的眼睛，看到她的眼睛变大了D．透过眼镜看小丽的眼睛，看到她的眼睛变小了
（2011·广州）如图所示是投影仪成像示意图．其中凸透镜的作用是成______(填“等大”“缩小”或“放大”)、______(填“正立”或“倒立”)的实像，平面镜的作用是________ ．如果图中h＝40 cm，则凸透镜焦距不可能小于______cm.
改变光路(改变光的传播方向)　
物体通过凸透镜可以在光屏上形成倒立放大的实像，下列哪个光学仪器应用了这种成像原理( )A．照相机　　　　　　 B．放大镜C．幻灯机　　　　　　 D．汽车后视镜
解析：投影仪是利用凸透镜成倒立、放大的实像的原理，而平面镜只是改变了光的传播方向，使射向天花板的光呈现在屏幕上方便成像．要使物体能成倒立、放大的实像，物距必须大于一倍焦距小于两倍焦距，因此凸透镜的焦距f<40 cm<2f，即20 cm1．小王同学用光具座做凸透镜成像实验时，蜡烛的像成在了光屏上侧，为了使蜡烛的像能成在光屏中央，以下操作可达到目的的是(　　)A．将凸透镜往上移　　　　 B．将光屏往下移C．将蜡烛往上移　　　　　 D．将蜡烛往下移
2．把蜡烛放在距离凸透镜20cm的某一位置时，在透镜另一侧得一个清晰的、倒立的、放大的像，则此凸透镜的焦距可能是(　　)A．10 cm　 　B．20 cm　 　C．15 cm　 　D．5 cm
3．在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏处于如图所示的位置时，恰能在光屏上得到一个清晰的像．利用这一成像原理的光学仪器是(　　)A．投影仪 B．照相机 C．放大镜 D．显微镜
4．小明用凸透镜先后两次观察书本上的字，看到如图所示两种情景．以下说法中正确的是(　　)A．甲图中成的是实像；乙图中成的是虚像B．甲图中书本在凸透镜2倍焦距以外；乙图中书本在凸透镜1倍焦距以内C．甲图中凸透镜越靠近书本，所成的像越小；乙图中凸透镜越远离书本，所成的像也越小D．甲图中成像规律可应用于投影仪；乙图中成像规律可应用于照相机
5.如图甲是正常眼睛对光的作用情况，则图乙( )A．是近视眼，应配戴凸透镜制成的眼镜矫正B．是近视眼，应配戴凹透镜制成的眼镜矫正C．是远视眼，应配戴凹透镜制成的眼镜矫正D．是远视眼，应配戴凸透镜制成的眼镜矫正
1．(2011·黄石)关于透镜的下列说法中正确的是(　　)A．近视眼镜的镜片是凹透镜B．监控摄像头的镜头相当于一个凹透镜C．凸透镜所成的像都是实像D．隔着放大镜看物体总是放大的
2．(2012·东营)昆虫观察盒的盒盖是一个凸透镜(如图所示)，盒盖到盒底的距离为10 cm，利用凸透镜能成正立、放大像的原理可以方便地观察小昆虫．在一次实验中，小明不小心把盒盖上的凸透镜打碎了．为了修好观察盒，老师分别给他提供了焦距为4 cm、8 cm、10 cm和12 cm的凸透镜各一个，他应该选择(　　)A．焦距为4 cm的凸透镜 B．焦距为8 cm的凸透镜 C．焦距为10 cm的凸透镜 D．焦距为12 cm的凸透镜
3．(2012·南京)把一个凸透镜对准太阳光，在距凸透镜10 cm 处得到一个最小最亮的光斑．若将一物体放在此透镜前15 cm处，经凸透镜所成的像是(　　)A．倒立、缩小的实像 B．倒立、放大的实像C．正立、放大的虚像 D．正立、缩小的虚像
4．(2012·德州)光的世界丰富多彩，下列光学器件在生活中具有广泛的应用．其中符合成像规律的是(　　)A．平面镜成像时，像、物到平面镜的距离相等B．投影仪成像时，物距大于二倍焦距C．放大镜成像时，物距大于一倍焦距D．照相机成像时，物距在一倍焦距和二倍焦距之间
5．(2012·济南)如图所示，人透过透镜所观察到的烛焰的像是(　　)A．实像，这个像能用屏承接B．实像，这个像不能用屏承接C．虚像，这个像能用屏承接D．虚像，这个像不能用屏承接
6．(2012·铜仁)如图所示是利用航空摄影拍摄到的铜仁市碧江区一角，如果拍摄时所用照相机的镜头焦距是50 mm，则胶片到镜头的距离应(　　)A．大于100 mmB．大于50 mm小于100 mmC．小于50 mmD．等于50 mm
7．(2012·烟台)在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰放大的像．要使烛焰在光屏上呈现一个清晰缩小的像，调节的方法是(　　)A．透镜不动，蜡烛远离透镜移动，光屏靠近透镜移动B．透镜不动，蜡烛远离透镜移动，光屏远离透镜移动C．透镜不动，蜡烛靠近透镜移动，光屏远离透镜移动D．透镜不动，蜡烛靠近透镜移动，光屏靠近透镜移动
8．(2012·河北)透镜在我们的生活、学习中应用广泛．下列说法正确的是(　　)A．近视眼镜利用了凹透镜对光的发散作用B．照相时，被照者应站在镜头二倍焦距以内C．投影仪能使物体在屏幕上成正立、放大的虚像D．借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距
9．(2012·天津)(双选)如图所示，将凸透镜固定在光具座上某位置(图中未标出)，点燃的蜡烛放在光具座上的a点，调节光屏的位置，在光屏上得到烛焰清晰缩小、倒立的像．将蜡烛从a点滑到b点后，再移动光屏，屏上得到清晰的像变小，则(　　)A．凸透镜位于a点左侧B．凸透镜位于b点右侧C．蜡烛在a点时，物距大于二倍焦距D．蜡烛在b点时，像距大于二倍焦距
10．(2012·莱芜)(多选)蒙蒙学习了透镜知识后，对学习和生活中的一些现象进行了分析和总结，其中正确的是(　　)A．由于不注意用眼卫生等原因造成很多中学生患了近视，为了矫正近视而佩戴的眼镜是凹透镜B．生物课上用来观察植物细胞内部结构的显微镜的目镜相当于普通的放大镜C．用手机给同学们拍合影时，发现部分同学没有进入取景画面，手机应远离同学D．教室里用的投影仪在屏幕上成的是正立、放大的虚像
11．(2013中考变式题)关于凸透镜：(1)在探究凸透镜成像的实验中，王聪同学先将凸透镜对着太阳光，调整凸透镜和白纸间的距离，直到太阳光在白纸上会聚成一个最小、最亮的点，如图所示，这一操作的目的是___________ ；
(2)在探究凸透镜成像的实验中，由于蜡烛火焰的高度不合适，在光屏上得到如图所示不完整的像，要得到蜡烛火焰完整的像，应将蜡烛向_____调节；(3)照相机是利用凸透镜成倒立、缩小实像的原理制成的；教室里的投影仪是利用凸透镜成倒立、____实像的原理制成的．
12．(2011·包头)(1)小强做光的色散实验，看到白光经三棱镜折射后，光屏上出现了红、橙、黄、绿、蓝、靛、紫彩色光带，产生了一个问题：红光、紫光对凸透镜的焦距是否相同？于是他分别用红光和紫光平行于同一个凸透镜的主光轴射入进行验证．a．请你在下图中画出红光、紫光经凸透镜折射后的光线(图中F1、F2两点表示焦点)b．小强得到的结论是：____________________________
红光对凸透镜的焦距大，紫光对凸透镜的焦距小
(2)如图所示，小丽探究凸透镜成像规律．适当移动在光具座上的蜡烛和透镜的位置，在光屏上得到一个缩小的像；保持蜡烛和光屏的位置不变，使透镜向________ 移动，在光屏上得到一个放大的像；然后，保持蜡烛和透镜现在的位置不变，将原来透镜更换为一个焦距较小的凸透镜做实验，使光屏向________ 移动，得到了一个清晰的像，此时像的大小比更换透镜前变________．
