物理八年级下册12.2 滑轮备课课件ppt

这是一份物理八年级下册12.2 滑轮备课课件ppt，共35页。PPT课件主要包含了动滑轮，滑轮组的几组关系等内容，欢迎下载使用。

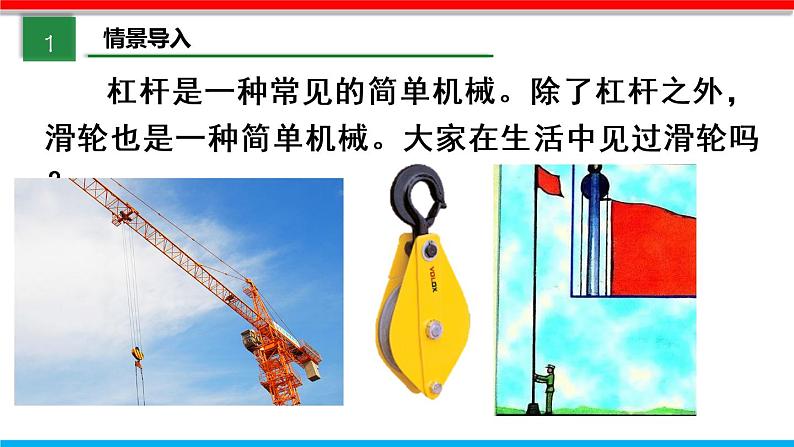

杠杆是一种常见的简单机械。除了杠杆之外，滑轮也是一种简单机械。大家在生活中见过滑轮吗？
升国旗时，旗手缓缓向下拉绳子，国旗就会徐徐上升。
这是因为旗杆顶部有一个滑轮，它的轴固定不动，这种滑轮叫做定滑轮。

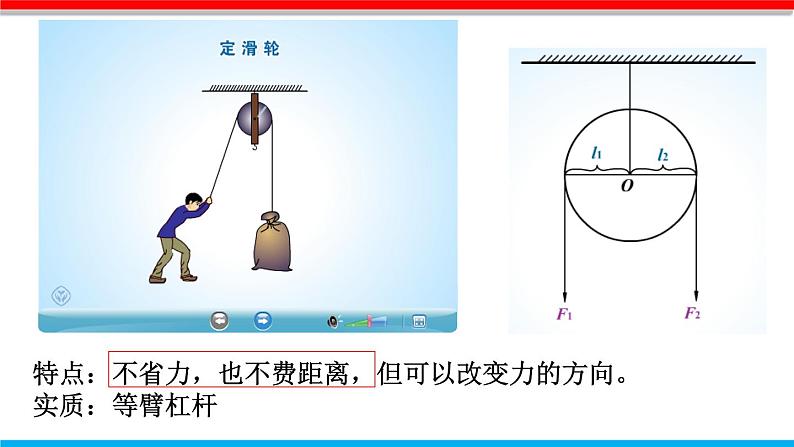

特点：不省力，也不费距离，但可以改变力的方向。实质：等臂杠杆
定滑轮：中间的轴固定不动的滑轮

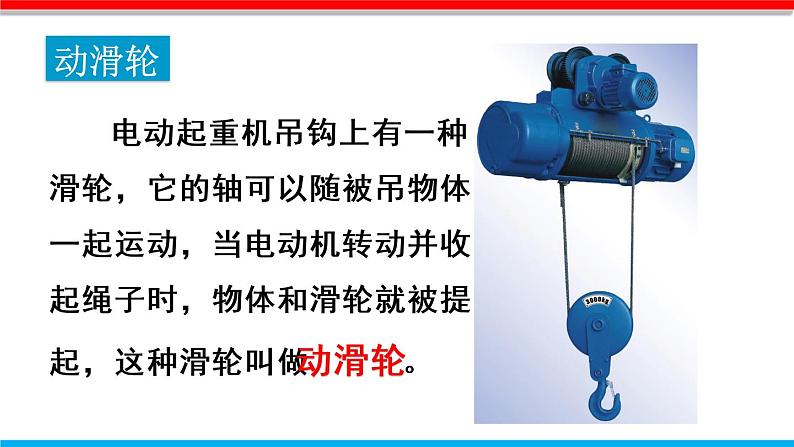

电动起重机吊钩上有一种滑轮，它的轴可以随被吊物体一起运动，当电动机转动并收起绳子时，物体和滑轮就被提起，这种滑轮叫做动滑轮。

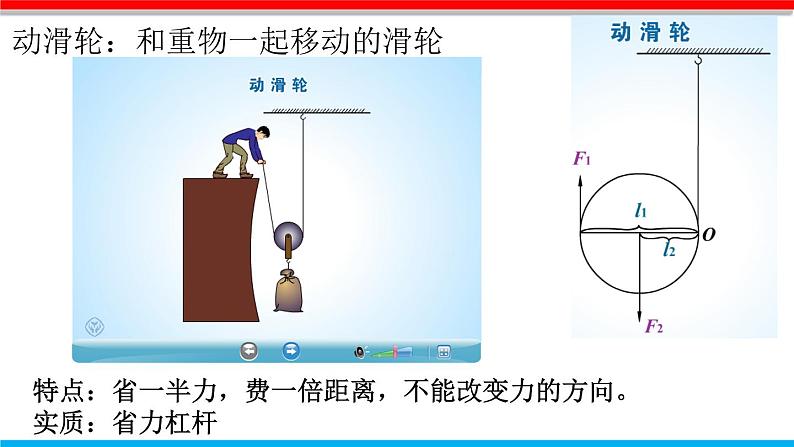

动滑轮：和重物一起移动的滑轮
特点：省一半力，费一倍距离，不能改变力的方向。实质：省力杠杆

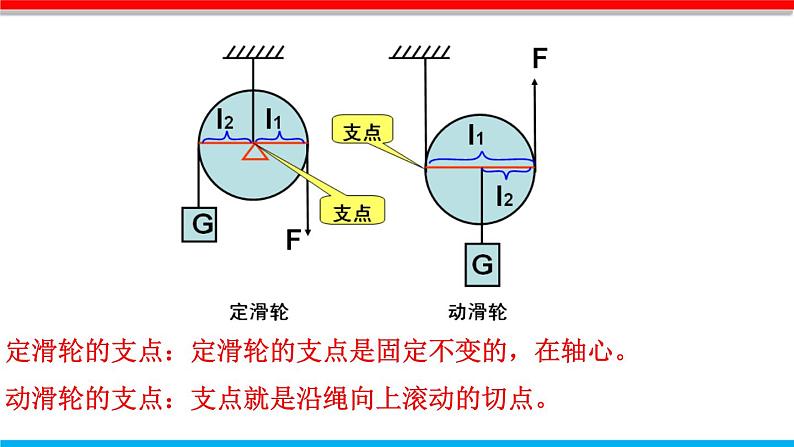

定滑轮的支点：定滑轮的支点是固定不变的，在轴心。动滑轮的支点：支点就是沿绳向上滚动的切点。

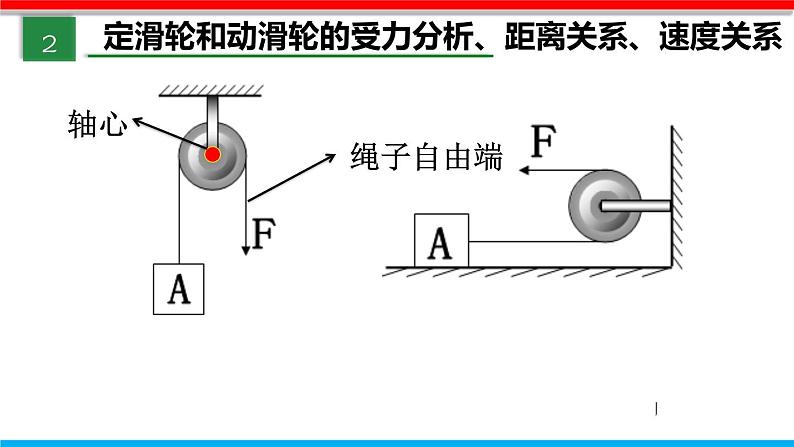

1.定滑轮受力分析(不计绳重和绳子与滑轮之间摩擦)：竖直拉动时，拉力F=G物水平拉动时，拉力F=f（物体与地面之间的摩擦力）2.动滑轮受力分析：以动滑轮为研究对象，进行受力分析，列平衡方程（注意是否考虑动滑轮自重）3.绳自由端移动距离为轴移动距离的2倍,速度关系相同。
【拓展】滑轮拉力方向对拉力大小的影响
定滑轮拉力方向对拉力没有影响。动滑轮拉力方向和物体移动方向相同，即竖直向上，水平方向等，才能省一半的力。
1．如图所示的简单机械，正常使用时费距离的是(　　)
2．如图所示，用一根绳子绕过定滑轮，一端拴在钩码上，手执另一端，分别用力F1、F2、F3匀速拉起钩码。忽略绳子与滑轮的摩擦，下列说法中正确的是(　　)A．F1较大B．F3较大C．F1、F2、F3的大小不能确定D．将钩码提升相同的高度，力F1、F2、F3所做的功相等
3.如图所示，滑轮重力和摩擦均不计，物体重均为100N，与水平面间的摩擦力都是30N，作用于各绳端的拉力分别为F1、F2、F3，要使物体做匀速直线运动，则F1= ,F2= F3= .
4．图中物块甲和乙处于静止状态。已知甲重12 N，乙重8 N，不计绳重及一切摩擦，则甲受到地面的支持力为________N。
定滑轮可以改变力的方向，但不能省力。动滑轮可以省力，但不能改变力的方向。
能否得到这样一种机械，它既可以省力，又可以改变力的方向呢？
滑轮组：定滑轮与动滑轮的组合叫滑轮组。
特点：使用滑轮组既可以省力； 又可以改变力的方向。
绳子段数n的确定：和动滑轮直接相连的绳子段数为n。
确定相关量:n的值，力的关系，距离关系，速度关系。
4.如图所示水平桌面上的物体受桌面的摩擦力为30N，物体在拉力F的作用下以0.1m/s的速度做匀速直线运动，不计滑轮重且不考虑绳子与滑轮间的摩擦，拉力F= N，拉力的功率为 W。5s内拉力做功为 J.
5.如图是用滑轮组提升物体A的示意图，物体A受到的重力大小为GA＝100 N。在匀速竖直提升物体A的过程中，物体A上升的速度大小为v＝0.4 m/s，滑轮质量、绳重及一切摩擦均可忽略不计。(1)绳子自由端的拉力大小F＝________N。
(2)拉力F做功的功率P＝________W。
利用两个定滑轮和两个动滑轮，可以怎样绕绳子呢？
最省力绕法动定滑轮数量相同时：从动滑轮开始，动定交替，就近原则进行。动定滑轮数量不同时：从数量少的开始，动定交替，就近原则进行。拉力方向已知类绕法：从外向内，动定交替进行连接。
4.利用如图甲所示的滑轮组提起一个重为2000N的物体，不计摩擦及滑轮自重，绳子的拉力F等于多少？如果要用这个滑轮组达到更加省力的效果，绳子应该怎样绕？请在图乙中画出绳子的绕法，并计算此时拉力的大小.
5.用滑轮按图甲、乙、丙所示三种不同方式，拉着同一物体在水平面上做匀速直线运动，拉力分别是F1、F2、F3，则（ ） A． F1>F2>F3 　 B． F2>F3>F1 　 C． F2>F1>F3 　 D． F3>F1>F2
6.一辆汽车不小心陷进了泥潭中，按如图所示的甲、乙两种方法安装滑轮，均可将汽车从泥潭中拉出.如果汽车的动力比阻力小800N，则甲图中人拉动汽车的拉力至少为 N，乙图中人拉动汽车的拉力至少为 N，其中比较省力的 是图.（绳与滑轮间的摩擦不计）
轻轻转动门把手，就可以把门锁打开；司机用不大的力转动方向盘，在轴上就能产生较大的力使汽车转弯。
门把手、方向盘等属于又一类简单机械 ——轮轴。
由一个轴和一个大轮组成能绕共同的轴线转动的简单机械，实质是一个可以连续转动的杠杆，使用轮轴可以省力。
注意：轮轴使用时，当轮半径是轴半径的n倍时，在不计摩擦情况下，作用在轮上的力的大小为作用在轴上的力的大小的n分之一。
其实我们生活中还有很多常见的简单机械，比如汽车在蜿蜒盘旋的公路上行驶到山顶便是利用了斜面这种简单机械。
斜面：是一个费了距离但能省力的简单机械.
注意：斜面长是斜面高度的n倍时，在不计摩擦的情况下，所用的推力为物重的n分之一.
