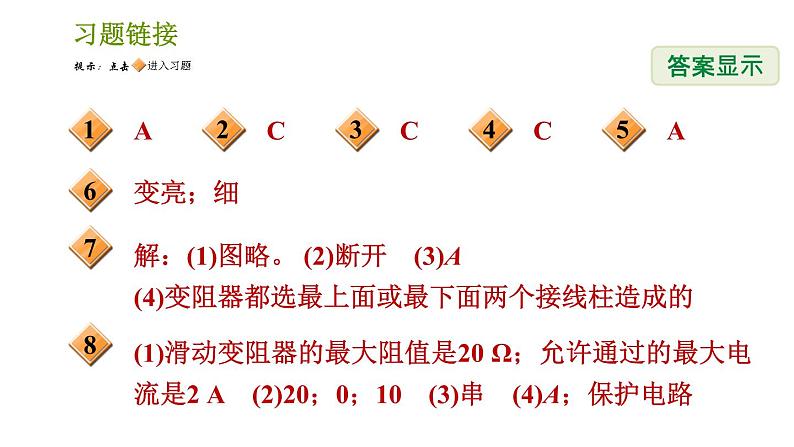

解：(1)图略。 (2)断开　(3)A(4)变阻器都选最上面或最下面两个接线柱造成的
(1)滑动变阻器的最大阻值是20 Ω；允许通过的最大电流是2 A　(2)20；0；10　(3)串　(4)A；保护电路

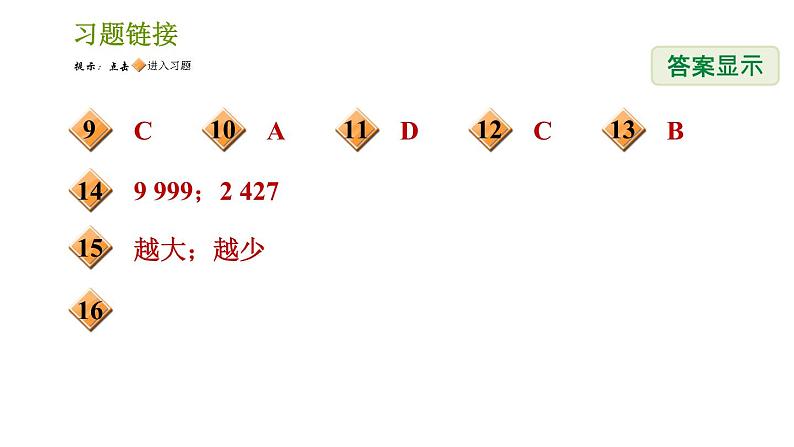

9 999；2 427

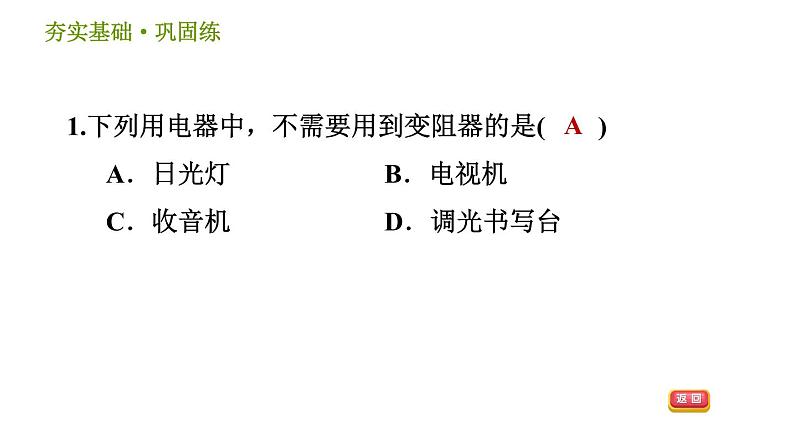

1.下列用电器中，不需要用到变阻器的是(　　)A．日光灯　　　　B．电视机C．收音机 D．调光书写台

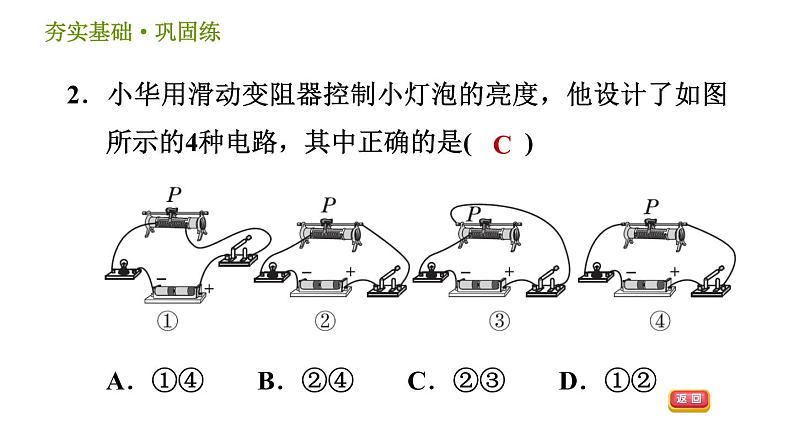

2．小华用滑动变阻器控制小灯泡的亮度，他设计了如图所示的4种电路，其中正确的是(　　) A．①④　　B．②④　　C．②③　　D．①②

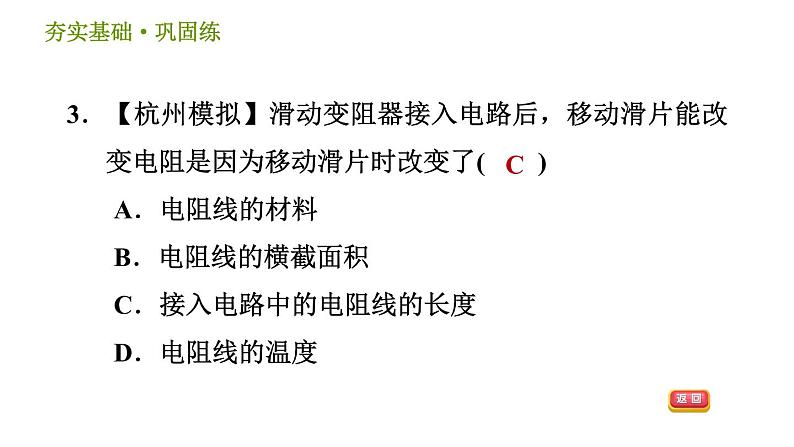

3．【杭州模拟】滑动变阻器接入电路后，移动滑片能改变电阻是因为移动滑片时改变了(　　)A．电阻线的材料B．电阻线的横截面积C．接入电路中的电阻线的长度D．电阻线的温度

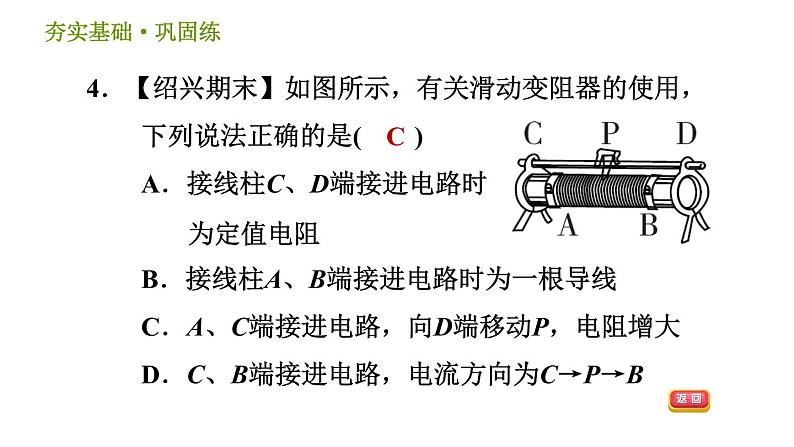

4．【绍兴期末】如图所示，有关滑动变阻器的使用，下列说法正确的是(　　)A．接线柱C、D端接进电路时为定值电阻B．接线柱A、B端接进电路时为一根导线C．A、C端接进电路，向D端移动P，电阻增大D．C、B端接进电路，电流方向为C→P→B

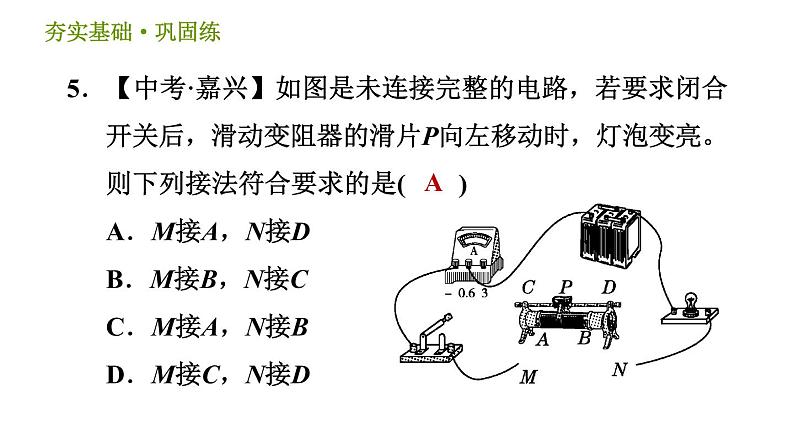

5．【中考·嘉兴】如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮。则下列接法符合要求的是(　　)A．M接A，N接D B．M接B，N接CC．M接A，N接B D．M接C，N接D
【点拨】根据要求，闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮，即电流变大，接入电路的电阻应变小。
6．【中考·成都】小佑收集了很多材料和长度都相同但粗细不同的铅笔芯。如图所示，是他用身边的器材自制的简易调光灯电路。闭合开关，夹子A向右移动的过程中灯泡亮度应该________(填“变亮”“变暗”或“不变”)；夹子A从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，他应该调换更________(填“粗”或“细”)的铅笔芯来做实验。
7．小明用滑动变阻器改变小灯泡亮度的实验。 (1)按要求连接电路：能利用滑动变阻器来改变灯泡的亮度，且当滑片P向右移动时灯会变亮，请用笔画线代替导线把电路连接起来。
(2)在接线过程中，开关应处于________状态。(3)闭合开关前，滑动变阻器的滑片应移到________(填“A”或“B”)端。(4)如果一个同学在连接好电路后，闭合开关，发现怎么样移动滑片P，都不能改变灯的亮度，你觉得可能的原因是什么？_________________________________________。
变阻器都选最上面或最下面两个接线柱造成的
8．如图所示，滑动变阻器的铭牌上标有“20 Ω　2 A”的字样。(1)20 Ω表示的意思是_____________________________， 2 A表示的意思是__________________________。
滑动变阻器的最大阻值是20 Ω
允许通过的最大电流是2 A
(2)当滑片在最左端时，电阻为________Ω；滑片在最右端时，电阻为______Ω；滑片在中间时，电阻为________Ω。(3)将滑动变阻器连入电路中，它应与被控制的电路________联。(4)在连入电路前，应将滑片移至________(填“A”或“B”)端，这是为了_________。
9．如图所示，向同一方向移动滑片，电阻的变化效果相同的是(　　)A．甲和丙 B．乙和丁C．甲和丁 D．甲和乙
10．【中考·潍坊】如图是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是(　　)
11．如图为某台灯用于调节亮度的电位器结构图，A、B、C是它的三个接线柱，A、C分别与弧形电阻丝的两端相连，B与金属滑片P相连，转动旋钮，滑片在弧形电阻丝上滑动即可调节灯泡亮度，下列分析正确的是(　　)A．电位器与灯泡并联B．若只将A、B接入电路，顺时针转动旋钮时灯泡变暗C．若只将A、C接入电路，顺时针转动旋钮时灯泡变亮D．若只将B、C接入电路，顺时针转动旋钮时灯泡变暗
12．“风力测试仪”的原理如图所示，电源电压恒定不变，L为小灯泡，AB为阻值均匀的电阻丝。闭合开关S，有风时，重物受风力的作用而发生偏转。则下面说法不正确的是 (　　)A．风力越大，灯泡越亮B．AB连入电路的电阻值与风力大小有关C．风力越大，AB连入电路的电阻值越大D．风力变化不大时，灯泡亮度变化不够明显，可以在电路中串联一个电流表进行改进
13．如图为电阻箱结构示意图，要使连入电路的电阻为7欧姆，应将铜塞________插入对应的插孔(　　)A．c和b B．a和c C．a和d D．b和d
14．旋盘式电阻箱也是一种变阻器，如图所示，该电阻箱可调到的最大阻值为________。如图电阻箱的读数为________。
15．如图所示是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定一个浮子。当电流表示数越小时，滑动变阻器连入电路的阻值________(填“越大”或“越小”)，油箱内油量________(填“越多”或“越少”)。
16．如图所示给出了几种元件，在图上用连线表示导线，把电路元件连接起来，并画出电路图。要求：(1)灯L1与灯L2并联；(2)滑动变阻器控制通过灯L2的电流大小；(3)在方框内画出对应的电路图。
