2022版高考物理一轮复习课件：专题14+实验14+用单摆测定重力加速度

这是一份2022版高考物理一轮复习课件：专题14+实验14+用单摆测定重力加速度，共18页。
必 备 知 识 · 深 悟 固 基

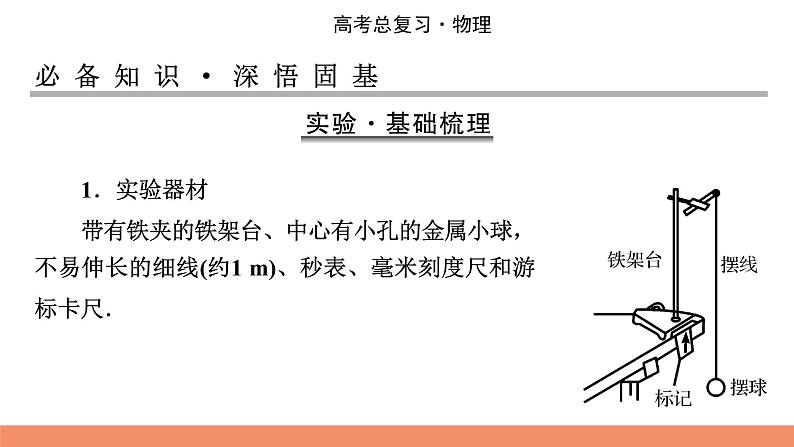

1．实验器材带有铁夹的铁架台、中心有小孔的金属小球，不易伸长的细线(约1 m)、秒表、毫米刻度尺和游标卡尺．

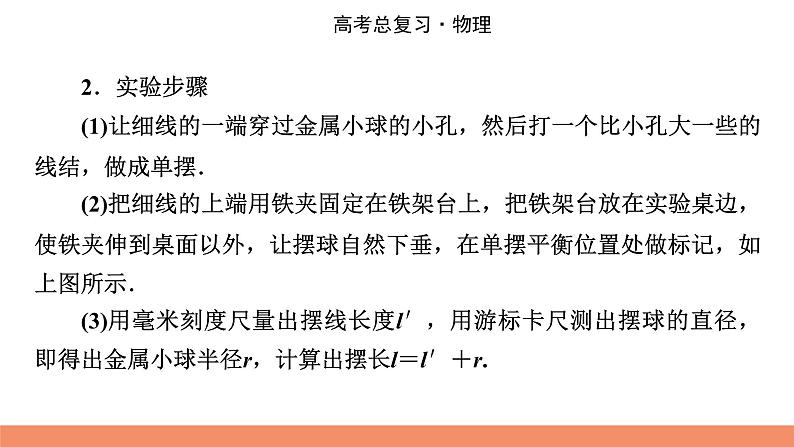

2．实验步骤(1)让细线的一端穿过金属小球的小孔，然后打一个比小孔大一些的线结，做成单摆．(2)把细线的上端用铁夹固定在铁架台上，把铁架台放在实验桌边，使铁夹伸到桌面以外，让摆球自然下垂，在单摆平衡位置处做标记，如上图所示．(3)用毫米刻度尺量出摆线长度l′，用游标卡尺测出摆球的直径，即得出金属小球半径r，计算出摆长l＝l′＋r.

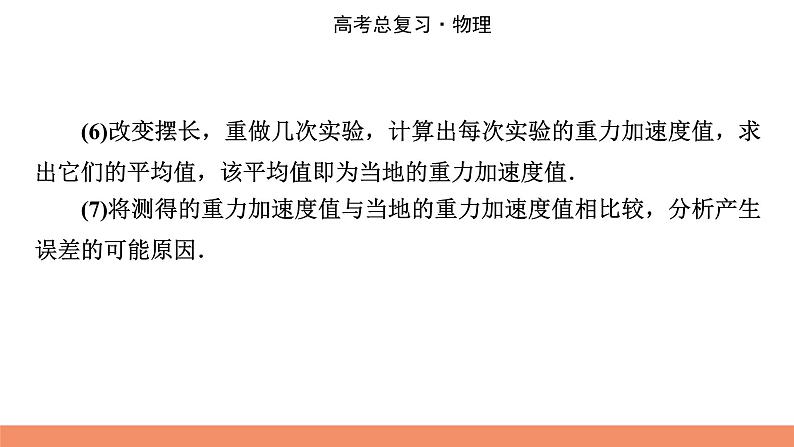

(6)改变摆长，重做几次实验，计算出每次实验的重力加速度值，求出它们的平均值，该平均值即为当地的重力加速度值．(7)将测得的重力加速度值与当地的重力加速度值相比较，分析产生误差的可能原因．

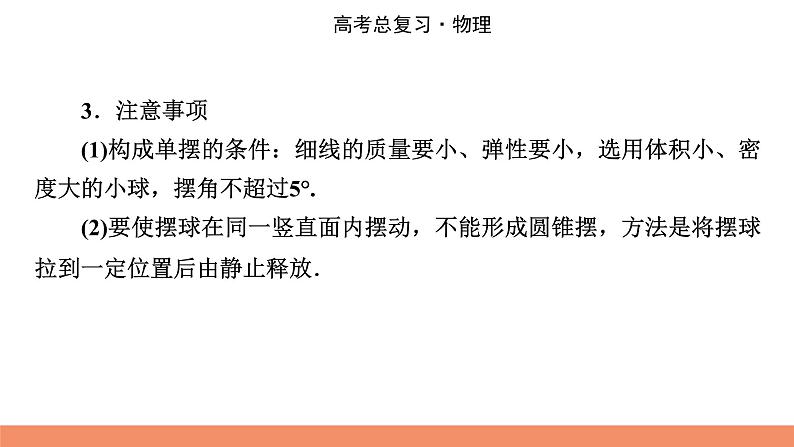

3．注意事项(1)构成单摆的条件：细线的质量要小、弹性要小，选用体积小、密度大的小球，摆角不超过5°.(2)要使摆球在同一竖直面内摆动，不能形成圆锥摆，方法是将摆球拉到一定位置后由静止释放．

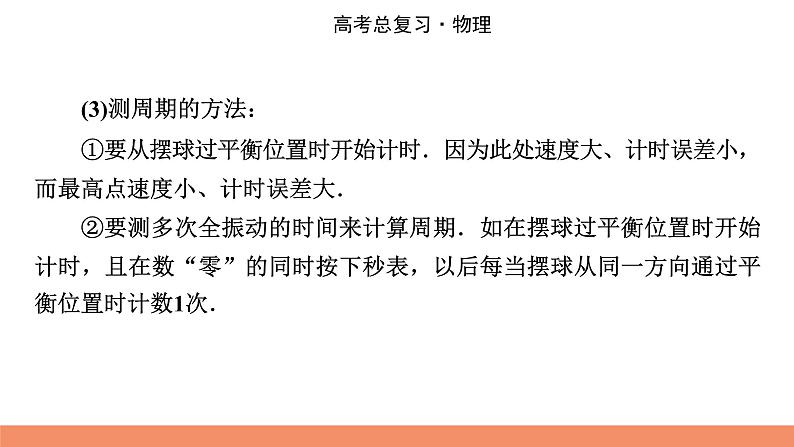

(3)测周期的方法：①要从摆球过平衡位置时开始计时．因为此处速度大、计时误差小，而最高点速度小、计时误差大．②要测多次全振动的时间来计算周期．如在摆球过平衡位置时开始计时，且在数“零”的同时按下秒表，以后每当摆球从同一方向通过平衡位置时计数1次．
关 键 能 力 · 突 破 要 点
命题　实验操作与数据处理
例题　(1)在“探究单摆周期与摆长的关系”实验中，两位同学用游标卡尺测量小球直径的操作如图甲、乙所示．测量方法正确的是________(填“甲”或“乙”)．
(2)实验时，若摆球在垂直纸面的平面内摆动，为了将人工记录振动次数改为自动记录振动次数，在摆球运动的最低点的左、右两侧分别放置一激光光源与光敏电阻，如图丙所示．光敏电阻与某一自动记录仪相连，该仪器显示的光敏电阻阻值R随时间t的变化图线如图丁所示，则该单摆的振动周期为________．若保持悬点到小球顶点的绳长不变，改用直径是原小球直径2倍的另一小球进行实验，则该单摆的周期将________(填“变大”“不变”成“变小”)，图丁中的Δt将________(填“变大”“不变”或“变小”)．
【答案】(1)乙　(2)2t0　变大　变大
深化理解 (1)如何正确使用游标卡尺测量摆球的直径？(2)如何根据R－t图像确定单摆的运动周期？
课 后 提 能 演 练
