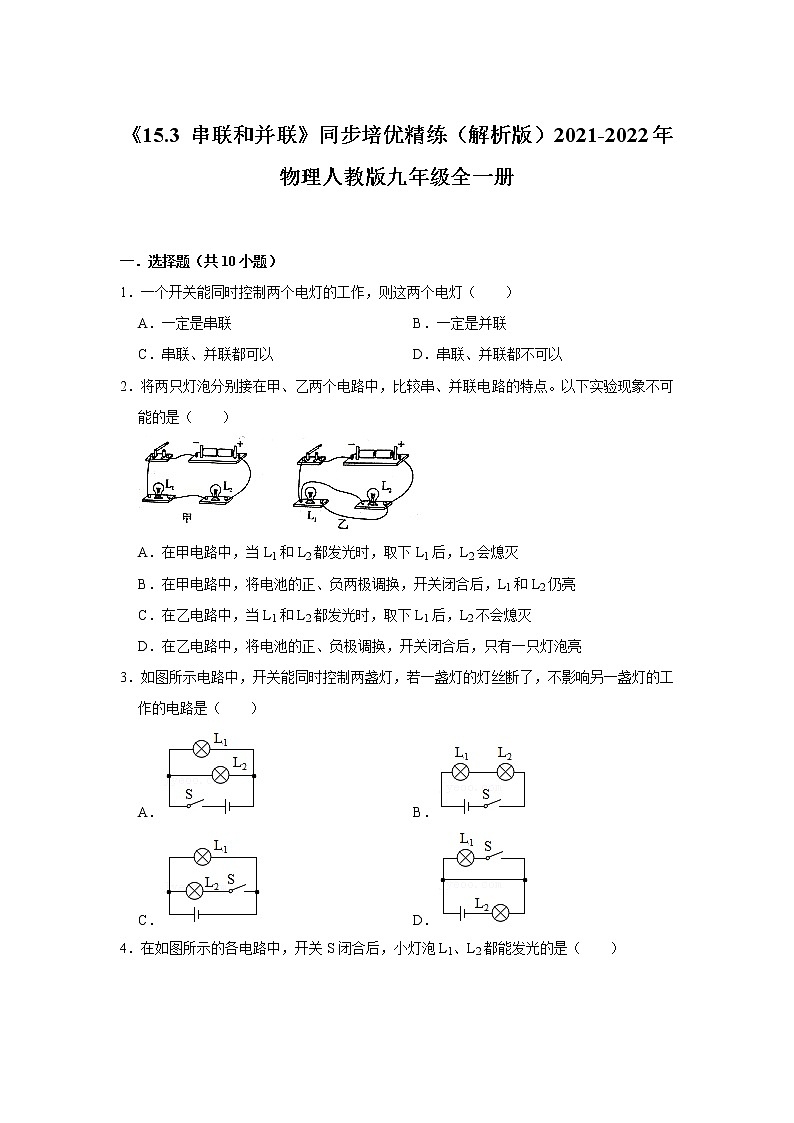

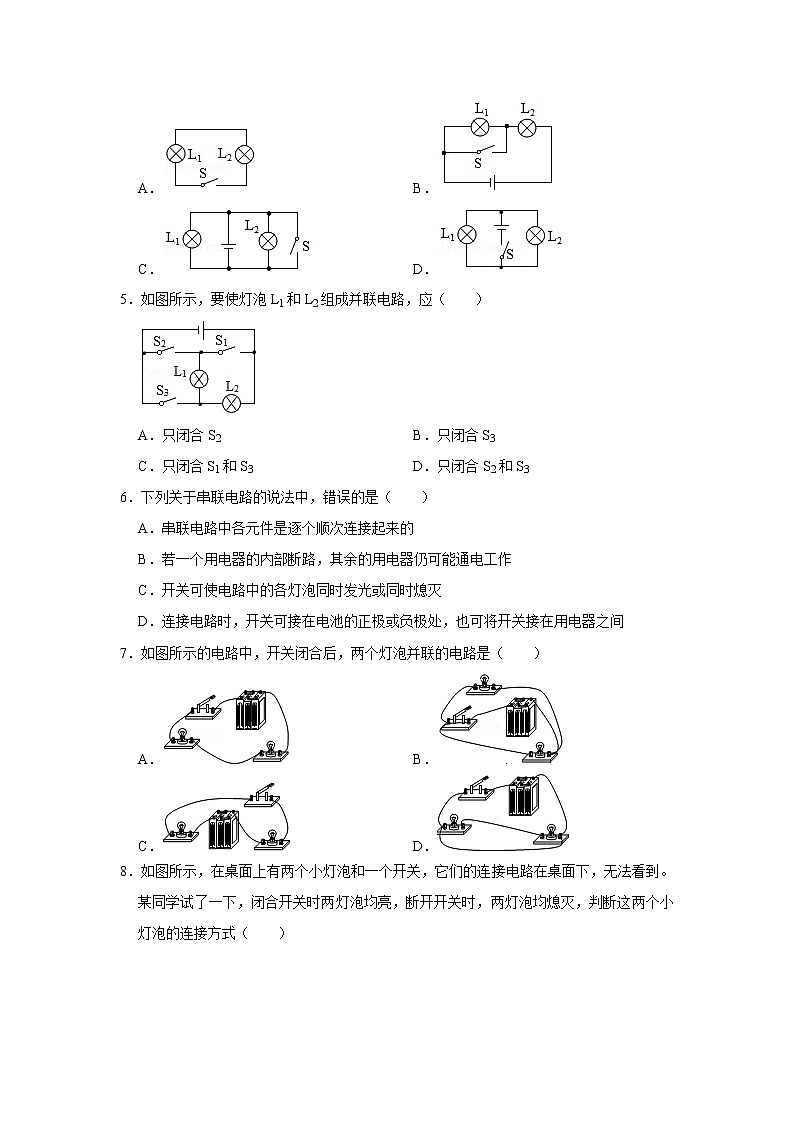

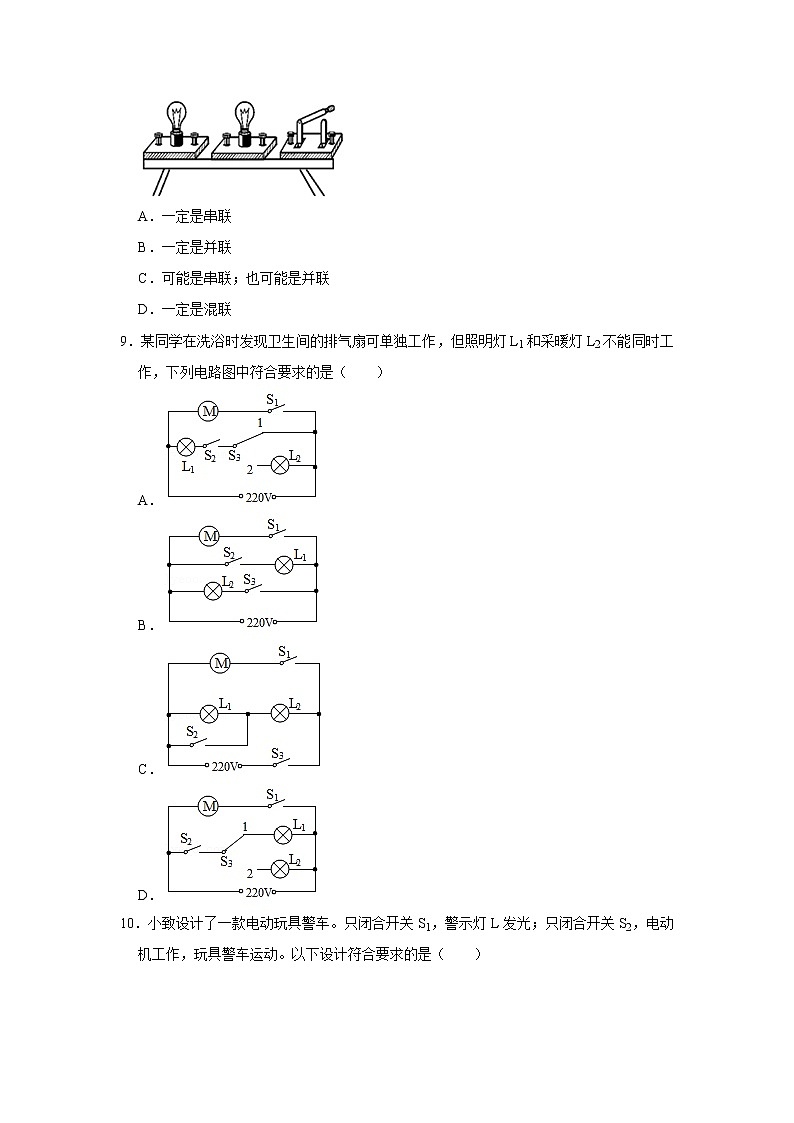

《15.3 串联和并联》同步培优精练（解析版）2021-2022年物理人教版九年级全一册 一．选择题（共10小题）1．一个开关能同时控制两个电灯的工作，则这两个电灯（　　）A．一定是串联 B．一定是并联 C．串联、并联都可以 D．串联、并联都不可以2．将两只灯泡分别接在甲、乙两个电路中，比较串、并联电路的特点。以下实验现象不可能的是（　　）A．在甲电路中，当L1和L2都发光时，取下L1后，L2会熄灭 B．在甲电路中，将电池的正、负两极调换，开关闭合后，L1和L2仍亮 C．在乙电路中，当L1和L2都发光时，取下L1后，L2不会熄灭 D．在乙电路中，将电池的正、负极调换，开关闭合后，只有一只灯泡亮3．如图所示电路中，开关能同时控制两盏灯，若一盏灯的灯丝断了，不影响另一盏灯的工作的电路是（　　）A． B． C． D．4．在如图所示的各电路中，开关S闭合后，小灯泡L1、L2都能发光的是（　　）A． B． C． D．5．如图所示，要使灯泡L1和L2组成并联电路，应（　　）A．只闭合S2 B．只闭合S3 C．只闭合S1和S3 D．只闭合S2和S36．下列关于串联电路的说法中，错误的是（　　）A．串联电路中各元件是逐个顺次连接起来的 B．若一个用电器的内部断路，其余的用电器仍可能通电工作 C．开关可使电路中的各灯泡同时发光或同时熄灭 D．连接电路时，开关可接在电池的正极或负极处，也可将开关接在用电器之间7．如图所示的电路中，开关闭合后，两个灯泡并联的电路是（　　）A． B． C． D．8．如图所示，在桌面上有两个小灯泡和一个开关，它们的连接电路在桌面下，无法看到。某同学试了一下，闭合开关时两灯泡均亮，断开开关时，两灯泡均熄灭，判断这两个小灯泡的连接方式（　　）A．一定是串联 B．一定是并联 C．可能是串联；也可能是并联 D．一定是混联9．某同学在洗浴时发现卫生间的排气扇可单独工作，但照明灯L1和采暖灯L2不能同时工作，下列电路图中符合要求的是（　　）A． B． C． D．10．小致设计了一款电动玩具警车。只闭合开关S1，警示灯L发光；只闭合开关S2，电动机工作，玩具警车运动。以下设计符合要求的是（　　）A． B． C． D．二．填空题（共7小题）11．家庭电路中各用电器的连接方式是　   　的，控制用电器的开关与用电器的连接方式是　   　的。12．串联电路和并联电路是电学中的两种基本电路。通过你的观察，学校里的路灯是　 　联的，路由器是一种支持有线和无线连接的网络设备。通过后排接口可以同时连接多台电脑，各接口之间是　 　（选填“串联”或“并联”）的，你的判断的依据是　 　。13．路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间是　   　（选填“串联”或“并联”）的，你的判断的依据是　   　。14．如图所示是一款迷你台灯扇，它既可以照明又可以吹风且互不影响，台灯扇的灯和电动机在电路中应是　   　（填“串联”或“并联”）的。长时间使用后扇叶会吸附很多灰尘，是因为扇叶转动时和空气之间发生了　   　现象。15．如图所示，断开S1、闭合S2、S3，电阻R1、R2组成　   　电路，该电路中不允许同时闭合　   　。16．汽车转弯时，同侧的前后两个转向灯会同时闪亮，偶尔也有在转弯时只亮前灯或后灯，这两个转向灯的连接方式为　   　；不亮的灯出现的故障是　   　。17．为响应国家“节能减排”的号召，海右中学办公楼内每个楼道照明灯均由光控开关和声控开关自动控制。光控开关S1   在天黑时自动闭合、天亮时自动断开；声控开关 S2   在有人走近发出声音时自动闭合、无 人走动时自动断开。这样，楼道照明灯只有在夜间有人走近时才会发光，其余时间均不发光。 楼道照明灯在电路图中的符号是　                　；据此判断：该楼道照明灯电路中，光控开关 S1 和声控开关 S 2 在电路中的连接方式是　                　的。三．实验探究题（共3小题）18．小刚和小强在组成串并联电路的实验中（1）在连接过程中，开关应该是　   　（选填“断开”或“闭合”）的。（2）小刚连接了如图所示电路，如果合上开关，两个灯泡都将　   　（选填“不会发光”或“会被烧坏”），出现　   　（选填“断路”、“短路”或“通路”）现象。（3）小刚想将电路全部拆散，重新连接。小强认为只需拆除　   　这一根导线，就能成为串联电路。（4）小刚发现做眼保健操时，各教室的有线扬声器是同时开播，也是同时停播的。它们的连接方式是　   　联，原因是它们　   　（选填“能”或“不能”）独立工作。19．连接电路后，两灯泡都亮，由于连线较乱，一时无法确定电路是串联还是并联，以下两种简单判断方法是否可行？请你在表中空格填写“可行”或“不可行”。方法操作现象结论方法是否可行方法1把其中一灯泡从灯座中取下另一灯熄灭两灯一定是串联　   　方法2把任意一根导线断开两灯熄灭两灯一定是串联　   　20．如图是一个封闭的电路盒，盒面上有两个灯泡和一个开关，拨动开关，两个灯泡或一齐亮或一齐灭。（1）有同学说，这两个灯泡一定是串联的。你的看法是　    　；简述理由：　    　。（2）不打开盒子，也无任何辅助器材，如何证明你的上述看法。简要说明你的操作方法及结论：　    　。
参考答案一．选择题（共10小题）1．解：因为串联电路的开关控制整个电路，而并联电路干路的开关也控制整个电路，所以一个开关控制两个电灯，它们可能并联，也可能是串联。 故选：C。2．解：A、在甲电路中，两灯串联，相互影响，当灯L1和L2都发光时，取下灯L1，灯L2将会熄灭，符合实际情况；B、在甲电路中，将电池的正、负两极调换，两灯泡中仍有电流，开关闭合后，L1和L2仍亮，符合实际情况；C、在乙电路中，两灯并联，互不影响，当灯L1和L2都发光时，取下L1后，L2不会熄灭，符合实际情况；D、在乙电路中，将电池的正、负极调换，两个灯泡中仍有电流通过，开关闭合后，两只灯泡亮，不符合实际情况。故选：D。3．解：A、开关能同时控制两盏灯，两灯并联，若一盏灯的灯丝断了，不影响另一盏灯的工作，故A符合题意；B、两灯泡串联，互相影响，故B不符合题意；C、两灯并联，但开关不能同时控制两盏灯，故C不符合题意；D、开关不能控制两盏灯泡，故D不符合题意。故选：A。4．解：A、电路中没有电源，电灯不会亮。B、开关闭合后，L1被短路，只有L2亮。C、开关闭合后，发生短路，两个电灯都不亮。D、开关闭合后，两个电灯都亮。故选：D。5．解：当闭合开关S1、S3，断开开关S2时，两盏灯泡的两端分别连在一起，电流分别经过两盏灯泡后回到电源的负极，则它们这种连接方式是并联；故选：C。6．解：A、根据串联电路的定义可知，各用电器是逐个顺次地连接起来的电路是串联电路，故A正确。B、串联电路中电流只有一条流通路径，若一个用电器的内部开路，其余的用电器都不能通电工作，故B错误。C、一个开关可使电路中的各灯泡同时发光或同时熄灭，符合串联电路的特征，故C正确。D、连接电路时，由于串联电路中电流只有一条流通路径，开关可接在电池的正极或负极处，也可将开关接在用电器之间，开关的控制作用是相同的，故D正确。本题选错误的；故选：B。7．解：A、图中电路电流只有一条路径，是串联电路，故该选项不符合题意；B、图中电路电流有两条路径，分别经过这两个灯，是并联电路，故该选项符合题意；C、图中电路电流只有一条路径，是串联电路，故该选项不符合题意；D、图中电路，开关闭合后，电源的正极和负极直接通过导线连接起来了，造成电源的短路，烧坏电源，故该选项不符合题意。故选：B。8．解：由题知，闭合开关时两灯泡均亮，断开开关时，两灯泡均熄灭；（1）两个灯泡可能是串联，如图所示：（2）两个灯泡也有可能是并联，开关在干路上，如图所示：故选：C。9．解：由题意可知，排气扇可单独工作，则排气扇与照明灯L1和采暖灯L2并联，照明灯L1和采暖灯L2不能同时工作，说明照明灯L1和采暖灯L2由一个单刀双掷开关控制，由此可将BC选项排除；图A中当开关与2连接时，照明灯L1和采暖灯L2同时工作，不符合题意，故A错误，只有D选项正确。故选：D。10．解：根据题意可知，只闭合开关S1，警示灯L发光；只闭合开关S2，电动机工作，玩具警车运动，这说明警示灯和电动机可以独立工作，互不影响，所以该电路为并联电路，故A正确。故选：A。二．填空题（共7小题）11．解：家庭电路中，各用电器互不影响，都可以单独工作，因此它们的连接方式为并联。开关和开关控制的用电器之间是串联的，如果并联将会造成短路现象。故答案为：并联；串联。12．解：学校里的路灯一只损坏时，其它的路灯仍可以工作，因此，它们是并联的；同一台路由器为多台电脑提供网络服务，一台电脑不工作，其它电脑不受影响，所以根据并联电路的特点可知，各接口之间是并联的。故答案为：并；并联；各台电脑可独立工作，互不影响。13．解：同一台路由器为多台电脑提供网络服务，一台电脑不工作，其它电脑不受影响，所以根据并联电路的特点可知，各接口之间是并联的。故答案为：并联；各个电脑能独立上网。14．解：台灯扇既可以照明又可以吹风且互不影响，这表明台灯扇的灯和电动机在电路中是并联的；风扇叶转动时与空气摩擦，扇叶带上了静电，从而能吸引轻小的灰尘，这是摩擦起电现象。故答案为：并联；摩擦起电。15．解：（1）由电路图可知，断开S1闭合S2、S3，R1、R2首首相连，尾尾相连，电流分别流入两个电阻，则它们是并联的。（2）由电路图可知，同时闭合开关S1和S3，电源短路，这是不允许的。故答案为：并联；S1、S3。16．解：汽车前后的转向灯可以同时工作，也可以单独工作，彼此互不影响，所以是并联的。因两灯是并联，故不亮的灯出现的故障是断路；故答案为：并联；断路。17．解：照明灯在电路图中的符号是：；由题意知，只有当光控开关S1、声控开关S2都闭合了，楼道照明灯才能亮，只要有一个开关断开，灯泡就不亮，所以，两个开关在电路中的连接方式是串联。故答案为：；串联。三．实验探究题（共3小题）18．解：（1）为保护电路，连接电路时，开关必须处于断开状态；（2）根据电路图可知，如果合上开关，导线直接将电源两极连接起来，形成了电源短路，因此灯泡都不会发光；（3）根据电路图可知，拆除b这一根导线，电流从电源正极依次经过两个灯泡回到电源负极，因此两灯串联连接；（4）因为家庭电路中的电压为220V，而有线扬声器的额定电压为220V；有线扬声器可以单独播放，不能相互影响的，所以它们之间是并联的。故答案为：（1）断开；（2）不会发光；短路；（3）b；（4）并；能。19．解：方法1：把其中一只灯泡从灯座中取下来，如果观察另一只灯泡熄灭，则亮灯一定是串联，该方法是可行的；方法2：把任意一根导线断开，如果观察两灯都熄灭，则是无法确定两灯的连接方式的。因为两灯无论是串联还是并联，当把任意一根导线断开时，都有可能造成两灯熄灭。串联电路的电流路径只有一条，一处断开则电路中就不会有电流，两灯都不发光；并联电路的电流路径虽然有多条，各用电器可以独立工作，但如果是并联电路干路上的导线断的话，则也会造成两灯都不发光，所以该方法是不可行的。故答案为：可行；不可行。20．解：（1）当开关闭合时，两灯同时亮，当开关断开时，两灯同时灭。电路有两种连接方式，一种是两灯串联；另一种是两灯并联，开关放在干路上。（2）如果要验证两灯的连接情况，只需拧下其中一个灯泡，闭合开关，若另一个灯泡仍发光，说明两灯互不影响，则是并联；若另一个灯泡不发光，说明两灯互相影响，则是串联。故答案为：（1）不一定；如果是并联的，开关接在干路中即可控制所有支路；（2）拧下其中一个灯泡，若另一个灯泡仍发光，则是并联；若另一个灯泡不发光，则是串联。
