初中物理人教版九年级全册第2节 电流和电路练习

这是一份初中物理人教版九年级全册第2节 电流和电路练习，共9页。试卷主要包含了电路中能产生的持续电流的条件是等内容，欢迎下载使用。

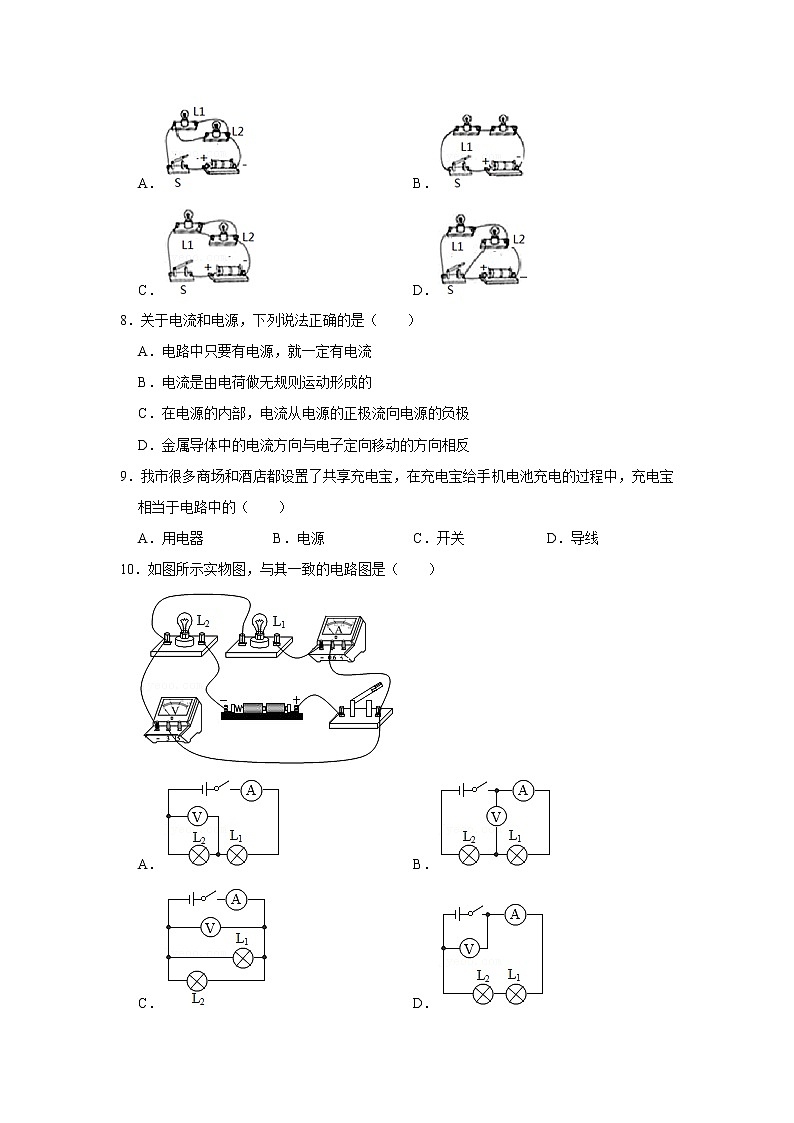

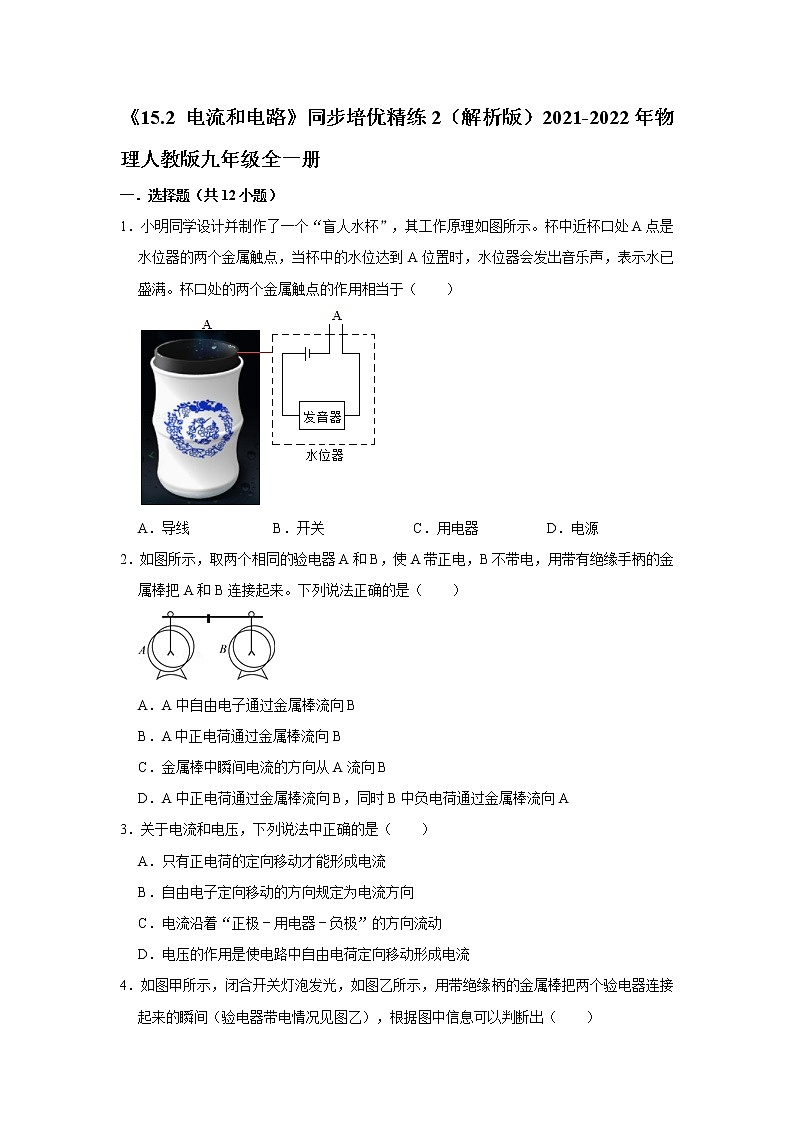

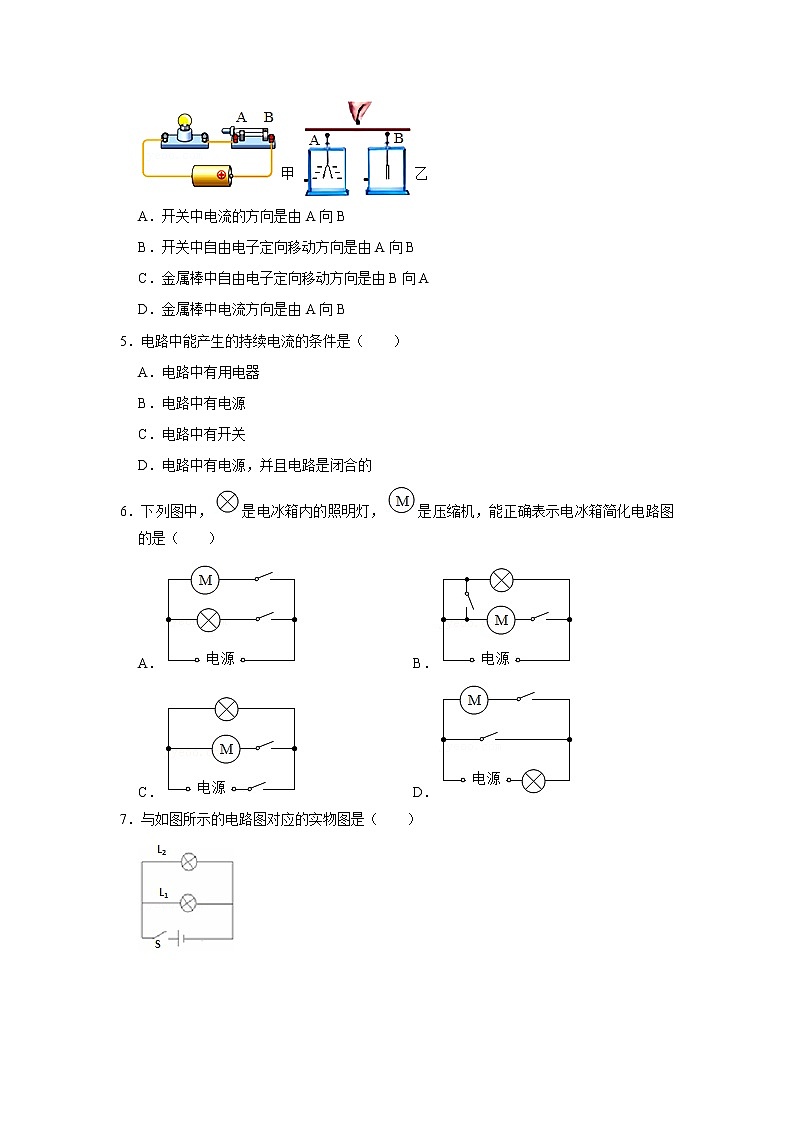

《15.2 电流和电路》同步培优精练2（解析版）2021-2022年物理人教版九年级全一册一．选择题（共12小题）1．小明同学设计并制作了一个“盲人水杯”，其工作原理如图所示。杯中近杯口处A点是水位器的两个金属触点，当杯中的水位达到A位置时，水位器会发出音乐声，表示水已盛满。杯口处的两个金属触点的作用相当于（　　）A．导线 B．开关 C．用电器 D．电源2．如图所示，取两个相同的验电器A和B，使A带正电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是（　　）A．A中自由电子通过金属棒流向B B．A中正电荷通过金属棒流向B C．金属棒中瞬间电流的方向从A流向B D．A中正电荷通过金属棒流向B，同时B中负电荷通过金属棒流向A3．关于电流和电压，下列说法中正确的是（　　）A．只有正电荷的定向移动才能形成电流 B．自由电子定向移动的方向规定为电流方向 C．电流沿着“正极﹣用电器﹣负极”的方向流动 D．电压的作用是使电路中自由电荷定向移动形成电流4．如图甲所示，闭合开关灯泡发光，如图乙所示，用带绝缘柄的金属棒把两个验电器连接起来的瞬间（验电器带电情况见图乙），根据图中信息可以判断出（　　）A．开关中电流的方向是由A向B B．开关中自由电子定向移动方向是由A向B C．金属棒中自由电子定向移动方向是由B向A D．金属棒中电流方向是由A向B5．电路中能产生的持续电流的条件是（　　）A．电路中有用电器 B．电路中有电源 C．电路中有开关 D．电路中有电源，并且电路是闭合的6．下列图中，是电冰箱内的照明灯，是压缩机，能正确表示电冰箱简化电路图的是（　　）A． B． C． D．7．与如图所示的电路图对应的实物图是（　　）A． B． C． D．8．关于电流和电源，下列说法正确的是（　　）A．电路中只要有电源，就一定有电流 B．电流是由电荷做无规则运动形成的 C．在电源的内部，电流从电源的正极流向电源的负极 D．金属导体中的电流方向与电子定向移动的方向相反9．我市很多商场和酒店都设置了共享充电宝，在充电宝给手机电池充电的过程中，充电宝相当于电路中的（　　）A．用电器 B．电源 C．开关 D．导线10．如图所示实物图，与其一致的电路图是（　　）A． B． C． D．11．小灯泡的结构如图所示，按图中的连接能让完好的1.5V的灯泡点亮的是（　　） A． B． C． D．12．如图所示，若开关S闭合后，灯L1亮L2不亮。由此可以判断电路故障是（　　）A．灯L1断路 B．灯L1短路 C．灯L2断路 D．灯L2短路二．填空题（共5小题）13．电路中的电流是由电荷的　     　形成的。我们把　     　定向移动的方向规定为电流的方向。14．电路由　   　、　   　、　   　及　   　四个部分构成，电路中要产生持续电流必须有　   　，同时电路必须是　   　的。15．如图所示，酸甜多汁的水果提供的电力足以点亮一排发光二极管，在此电路中水果扮演的角色是　   　，它为发光二极管提供了　   　，使自由电荷在电路中　   　从而形成电流。发光二极管主要用　   　（选填“导体”、“半导体”或“绝缘体”）材料制成的。16．如图所示，当S1闭合、S2断开时、电路是　   　；当S1、S2都闭合时、电路是　   　（均选填“通路”“断路”或“短路”）。17．如图所示电路中，当S1闭合，S2、S3断开时，灯　      　发光；当S1、S2闭合，S3断开时，灯　      　发光。为了避免短路，不能同时闭合　      　开关。三．作图题（共2小题）18．按照电路图，把如图中的电路元件连接成实物电路（导线不交叉）。19．电路图和实物图间的相互转换。按照如图甲所示的电路图，将图乙所示实物连接起来，连线不能交叉。
参考答案一．选择题（共12小题）1．解：由题意知：当杯中的水位到达A位置时，电路接通，水位器会发出音乐声，这说明杯口处两个触点的作用相当于开关。故选：B。2．解：A、A带正电（缺电子），B不带电，用带有绝缘手柄的金属棒把A和B连接起来，负电荷（电子）会由B转移到A；故A错误；BD、A带正电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，负电荷（电子）会由B转移到A；而A中正电荷不会通过金属棒流向B；故BD错误；C、金属棒中瞬间负电荷（电子）会由B转移到A，电流的方向从A流向B，故C正确。故选：C。3．解：A、电荷的定向移动形成电流，而电荷包括正电荷和负电荷，故A错误；B、物理学中，把把正电荷定向移动的方向规定为电流的方向，故B错误；C、物理中把正电荷定向移动的方向规定为电流的方向，按照这个规定，在电源外部，电流方向是沿着“正极→用电器→负极”的方向流动，故应该说明电源的内部还是外部，故C错误；D、电压是形成电流的原因，故电压的作用是使电路中自由电荷定向移动形成电流，故D正确。故选：D。4．解：A、电源的外部，电流总是从电源的正极流出，经过用电器，回到电源的负极；所以，图甲所示电路开关闭合后，开关中的自电流方向是由B到A；故A错误；B、电源的负极聚集负电荷，正极聚集正电荷，金属导体中的自由电子从电源负极流向正极，所以开关中的自由电子定向移动的方向是从A到B；故B正确；C、金属棒中能够移动的是带负电荷的自由电子，当金属棒把验电器A、B两验电器的两金属球相连时，电子会发生定向移动，从带负电的验电器A移动到不带电的验电器B；故C错误；D、由电流方向的规定可知，正电荷定向移动的方向为电流方向；金属棒中电流方向是由B到A；故D错误。故选：B。5．解：产生持续电流的条件是电路中必须有电源，且电路是闭合的。故选：D。6．解：由生活经验可知，照明灯和压缩机都能独立工作，且互不影响，所以照明灯和压缩机是并联的，且都有各自的控制开关，结合各选项电路图可知，只有A正确。故选：A。7．解：A、电流从正极出发，经开关后分支，一支经灯泡L1回到负极，另一支经灯泡L2回到负极，两灯并联，与电路图相符；B、电流从正极出发，经过开关，经灯泡L1、L2回到负极，只有一条路径，两灯串联，与电路图不相符；C、电流从正极出发，经过开关，经灯泡L1回到负极，灯泡L2被短路，与电路图不相符；D、电流从正极出发，一条经灯泡L2回到负极，另一条经开关灯泡L1回到负极，开关只控制L1，与电路图不相符；故选：A。8．解：A、电路中有电源，但电路不闭合也不会有电流，故A错误；B、电流是电荷的定向移动形成的，故B错误；C、在电源的内部，电流从电源的负极流向电源的正极，故C错误；D、电流的方向跟正电荷定向移动的方向相同，而电子带负电，所以金属导体中的电流方向与电子定向移动的方向相反，故D正确。故选：D。9．解：在充电宝给手机电池充电的过程中，电能由充电宝转移到手机电池，在电路中手机电池消耗电能相当于用电器，而充电宝提供了电能相当于电源，故B正确、ACD错误。故选：B。10．解：由实物图可知，开关、电流表、L1、L2依次串联在电源两极上，电压表并联在L1和电流表的两端，故B选项图与实物图一致；A选项图中，两灯串联，但电压表测L2两端电压，与实物图不一致；C选项图中，两灯并联，与实物图不一致；D选项图中，电压表测电源电压，与实物图不一致。故选：B。11．解：A、灯丝的一端与电源的正负极相连，灯泡没有接入电路，电路是短路，灯泡不发光，不符合题意；B、灯丝的一端和电源的正极相连，没有构成通路，灯泡不发光，不符合题意；C、灯丝的一端和电源的正极相连，灯丝的另一端和电源的负极相连，电路构成通路，灯泡发光，符合题意；D、灯丝的一端与电源的正负极相连，灯泡没有接入电路，电路是短路，灯泡不发光，不符合题意。故选：C。12．解：读图可知，两灯泡为串联电路。若开关S闭合后，灯L1亮L2不亮，即不可能是灯L1或L2断路，即可能是短路造成的；且灯L1亮，说明L1不可能短路，灯L2不亮，说明L2短路，故选：D。二．填空题（共5小题）13．解：电荷的定向移动形成电流。人们把正电荷定向移动的方向规定为电流的方向电流的方向。故答案为：定向移动；正电荷。14．解：一个完整的电路有四部分组成：电源、导线、用电器和开关；电路中能产生持续电流的条件是：电路中要有电源，同时电路必须是通路。故答案为：电源；导线；用电器；开关；电源；接通。15．解：水果提供的电力足以点亮一排发光二极管，水果在这里扮演了电源的角色，它为发光二极管提供了电压，使自由电荷在电路中定向移动从而形成电流；发光二极管是由半导体材料制成的，具有单向导电性。故答案为：电源；电压；定向移动； 半导体。16．解：如图所示，当S2断开时，S1闭合时，电流从电源正极出发，经过灯泡回到负极，故此时的电路叫通路；当S1、S2都闭合时，电流从正极出发，经过S1、S2回到负极，即此时发生电源短路。故答案为：通路；短路。&nbsp；17．解：如图所示电路中，当S1闭合，S2、S3断开时，该电路为串联电路，灯L1、L2发光；当S1、S2闭合，S3断开时，灯L1被短路，不发光，只有L2发光；为了避免短路，不能同时闭合开关S1、S3，否则电源的两端被导线相连。故答案为：L1、L2；L2；S1、S3。三．作图题（共2小题）18．解：原电路中，两灯并联，开关S2与灯L2串联，只控制这个灯；S1控制整个电路，根据电路图连接实物图，如下所示：19．解：根据电流流向法，先从正极出发依次串联开关S1、灯泡L回到负极，然后把电铃、开关S1串联后并联在灯泡L两端即可，如下图所示：
