备课笔记
备课笔记
小组问题探讨：
1.路灯坏了一盏，不影响其他路灯正常工作，这是为什么？.
2.每家每户的电器是怎样接入电路中的？
备课笔记
特别提醒：
电路中的用电器只要不同时工作就是并联的，用电器同时工作，串联、并联都有可能.
备课笔记
课外拓展：
节日里的小彩灯
节日里常见的小彩灯是串联还是并联？是串联！
如果是串联为什么个别灯坏了，其它灯还亮呀？原来节日小彩灯的内部结构与一般的灯不一样.一般有以下两种情况：
第一种情况，每个小灯泡除了有灯丝以外还有一个电阻并联在两个灯脚之间，这个电阻的阻值远大于灯丝的电阻.因此，小灯在发光时绝大部分电流是通过灯丝的，只有少量电流通过电阻，于是小灯泡正常发光.当灯丝被烧毁后电流全部通过电阻，电阻上的电压将大大增加，这样使其它灯上的电压减小，所以其它的灯泡变得比原来暗一些，但都是亮的.
第二种情况，彩灯灯丝下边多并联了一段涂有氧化铜的细金属丝.一旦有一个彩灯灯丝熔断了，其他彩灯瞬间会熄灭，使这个灯泡两端的电压达到220V，从而瞬间击穿那段细金属丝表面的氧化铜涂层，使这个彩灯重新形成通路，又使其灯泡继续工作.因为彩灯熔断后击穿金属丝相当于被短路了，留下的灯泡两端各自分担的电压就多了，所以会比原来更亮.
备课笔记
怎么又是变暗又是更亮呀？关键是灯丝是短路还是断路了，短路则更亮断路则变暗.
实际上节日中的小彩灯一串彩灯上的每个小彩灯之间是串联，而每串与每串之间是并联的，这样彩灯即不会烧坏，也不会因一个灯坏，而导致全不亮.成网状或其他形式只是外观布置与电路本身无关.另外，节日小彩灯是用混联控制的.
知识拓展：
实际电路不管看起来有多么复杂，都是由最基本的串联电路和并联电路组成的.
规律总结：
电路的连接，常用的连接方法共有三种：①电流流向法：即从电源的一个极开始，顺着或逆着电流的方向根据电路图连接实物元件，最后连接到电源的另外一个极；②先通后补法：即从电源正极出发按电流的方向，先连通一条支路，在分流点和汇流点再补接其他支路；③先支后干法：将各个支路分别连接好，再在分流点、汇流点将各支路的“头、头”相连，“尾、尾”相连，最后连接电源正负极与分流点、汇流点之间的连线.
布置作业：教师引导学生课后完成本课时对应练习，并预习下一课时内容.
备课笔记

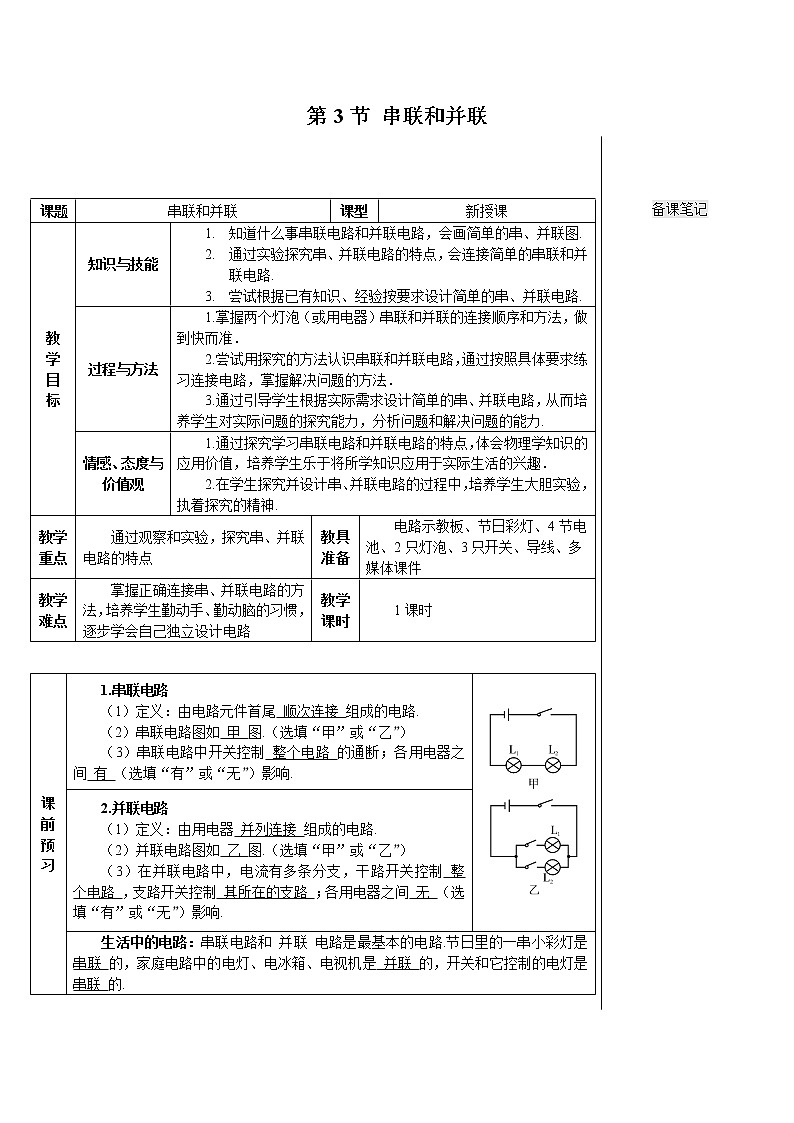

课题
串联和并联
课型
新授课
教
学
目
标
知识与技能
知道什么事串联电路和并联电路，会画简单的串、并联图.
通过实验探究串、并联电路的特点，会连接简单的串联和并联电路.
尝试根据已有知识、经验按要求设计简单的串、并联电路.
过程与方法
1.掌握两个灯泡（或用电器）串联和并联的连接顺序和方法，做到快而准．
2.尝试用探究的方法认识串联和并联电路，通过按照具体要求练习连接电路，掌握解决问题的方法．
3.通过引导学生根据实际需求设计简单的串、并联电路，从而培养学生对实际问题的探究能力，分析问题和解决问题的能力.
情感、态度与价值观
1.通过探究学习串联电路和并联电路的特点，体会物理学知识的应用价值，培养学生乐于将所学知识应用于实际生活的兴趣．
2.在学生探究并设计串、并联电路的过程中，培养学生大胆实验，执着探究的精神.
教学重点
通过观察和实验，探究串、并联电路的特点
教具准备
电路示教板、节日彩灯、4节电池、2只灯泡、3只开关、导线、多媒体课件
教学难点
掌握正确连接串、并联电路的方法，培养学生勤动手、勤动脑的习惯，逐步学会自己独立设计电路
教学课时
1课时
课前预习
1.串联电路
（1）定义：由电路元件首尾 顺次连接 组成的电路.
（2）串联电路图如 甲 图.（选填“甲”或“乙”）
（3）串联电路中开关控制 整个电路 的通断；各用电器之间 有 （选填“有”或“无”）影响.
2.并联电路
（1）定义：由用电器 并列连接 组成的电路.
（2）并联电路图如 乙 图.（选填“甲”或“乙”）
（3）在并联电路中，电流有多条分支，干路开关控制 整个电路 ，支路开关控制 其所在的支路 ；各用电器之间 无 （选填“有”或“无”）影响.
生活中的电路：串联电路和 并联 电路是最基本的电路.节日里的一串小彩灯是串联 的，家庭电路中的电灯、电冰箱、电视机是 并联 的，开关和它控制的电灯是 串联 的.
巩固复习
教师引导学生复习上一节内容，并讲解布置的作业（教师可针对性地挑选部分难题讲解），加强学生对知识的巩固.
新课导入
教师引导学生观看两个演示实验．
演示实验1：教师将一串节日彩灯以串联方式接入电路中，闭合开关时，这串彩灯同时发光；断开开关时，彩灯同时熄灭．（多次重复闭合或断开开关的操作，让彩灯闪烁跳舞）
演示实验2：教师将两个灯泡以并联方式接入电路中，将一只开关S2与一只灯泡L1串联在支路上，一只开关S1串联在干路上（如图所示）.当教师闭合所有开关时，两个灯泡都正常发光；当教师断开开关S2时，灯泡L1熄灭，L2正常发光．当教师断开开关S1时，两个灯泡都熄灭．（多次重复闭合或断开开关S1、S2，让两个灯泡闪烁跳舞）
学生观察实验后，都很好奇这两个电路是如何设计的呢？居然可以自由地控制灯泡发光或熄灭．这真是太神奇了！
师 大家肯定都很疑惑老师是如何“变魔法”让灯泡“跳舞”的，下面我们就一起来探究吧．
进
行
新
课
串联电路和并联电路
1.认识串联电路和并联电路
教师提问：首先请同学们用桌上的器材（电池组、2只灯泡、导线）在老师发的白纸上设计一个电路图，要求两只灯泡同时亮．
学生四人一小组热烈地讨论后，各小组画出自己设计的电路图，并争先恐后地要求将自己的电路图板书到黑板．学生设计的电路图多种多样，经师生共同分析归纳，共有如下两种较合理的电路图．
师 请同学们说说为什么想到这样的设计？
生：因为电流可能依次通过两个灯泡；也可能同时流入两个灯泡，同时流出两个灯泡.
（学生回答的同时，教师通过课件演示在串联和并联电路中电流通过两个灯泡的动态效果.这样可使学生在一番摸索之后，整理一下设计思路，有利于思维条理性的培养.）
师 这两个电路的连接方式一样吗？
生：不一样.一个是两只灯泡首尾相连；另一个是两只灯泡两端分别相连.
师 同学们观察得很仔细，这两种连接方式不同的电路分别叫做串联电路和并联电路.
板书：（1）串联电路：两个灯泡首尾顺次相连的电路.
（2）并联电路：两个灯泡两端分别相连的电路.
进
行
新
课
（通过学生设计电路图并观察连接方式的不同，得出串联电路和并联电路的定义，这样可使学生变接受性学习为探究性学习，体验知识的获得过程）

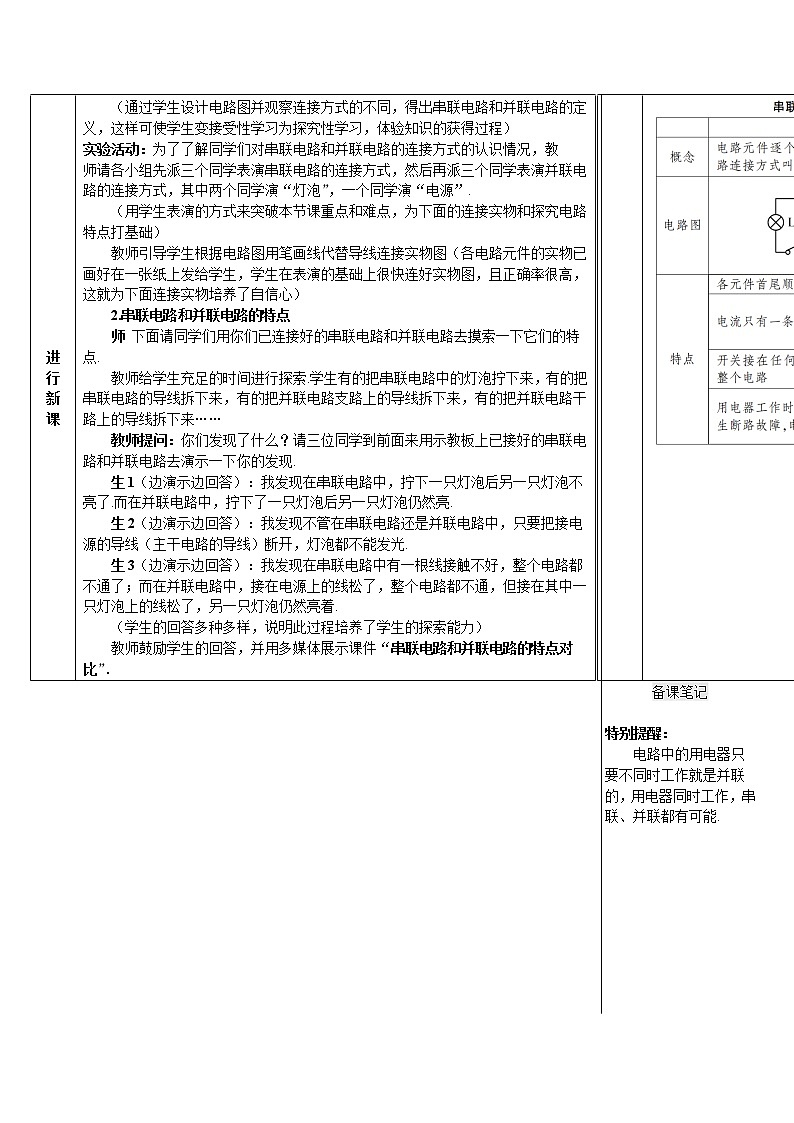

实验活动：为了了解同学们对串联电路和并联电路的连接方式的认识情况，教
