苏科版七年级上册第5章 走进图形世界5.4 主视图、左视图、俯视图教课内容课件ppt

这是一份苏科版七年级上册第5章 走进图形世界5.4 主视图、左视图、俯视图教课内容课件ppt，共20页。PPT课件主要包含了横看成岭侧成峰，不识庐山真面目，看一看，说一说，从上面看，从正面看，从左面看，立体图形，平面图形，想一想等内容，欢迎下载使用。

只缘身在此山中．

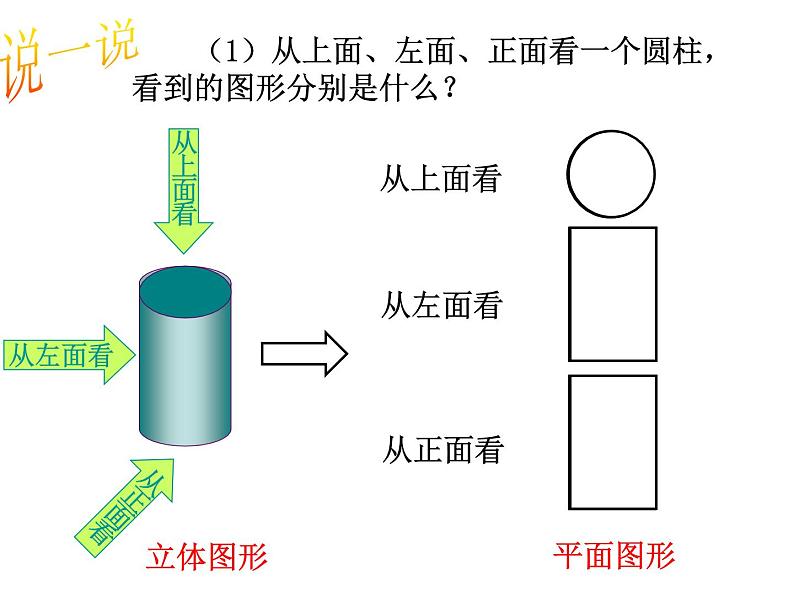

　　（1）从上面、左面、正面看一个圆柱，看到的图形分别是什么？
　　（2）从正面、左面、上面看一个四棱锥，看到的图形分别是什么？
　　（1）桌面上放着一个圆柱和一个长方体，请说出下面三幅图分别是从哪一个方向看到的？
　　（2）桌上放着一个长方体、一个棱锥和一个圆柱，请说出下面的三幅图分别是从哪个方向看到的？
　　观察下表中所示物体，并将看到的图形填入表中．
从正面看到的图形，称为主视图；从左面看到的图形，称为左视图；从上面看到的图形，称为俯视图．
　　从这三个方向上看到的图形，叫做这个几何体的三个视图．
　　如右图所示的物体，你知道下面的三幅图分别是从哪个方向看到的吗？你能说出这三幅视图的名称吗？
小 心 地 试 一 试
如右图所示的三棱柱的主视图为 ;俯视图为 ;左视图为 .
　　分别画出图中两个物体的主视图、左视图、俯视图．
A.甲在丁的对面，乙在甲的左边，丙在丁的右边B.丙在乙的对面，丙的左边是甲，右边是乙C.甲在乙的对面，甲的右边是丙，左边是丁D.甲在丁的对面，乙在甲的右边，丙在丁的右边
解：由图可知应选择D.
你有哪些收获呢？与大家共分享！
学会两个基本功： 看（能看出是哪一种视图） 画（能画出简单物体的三个视图）
