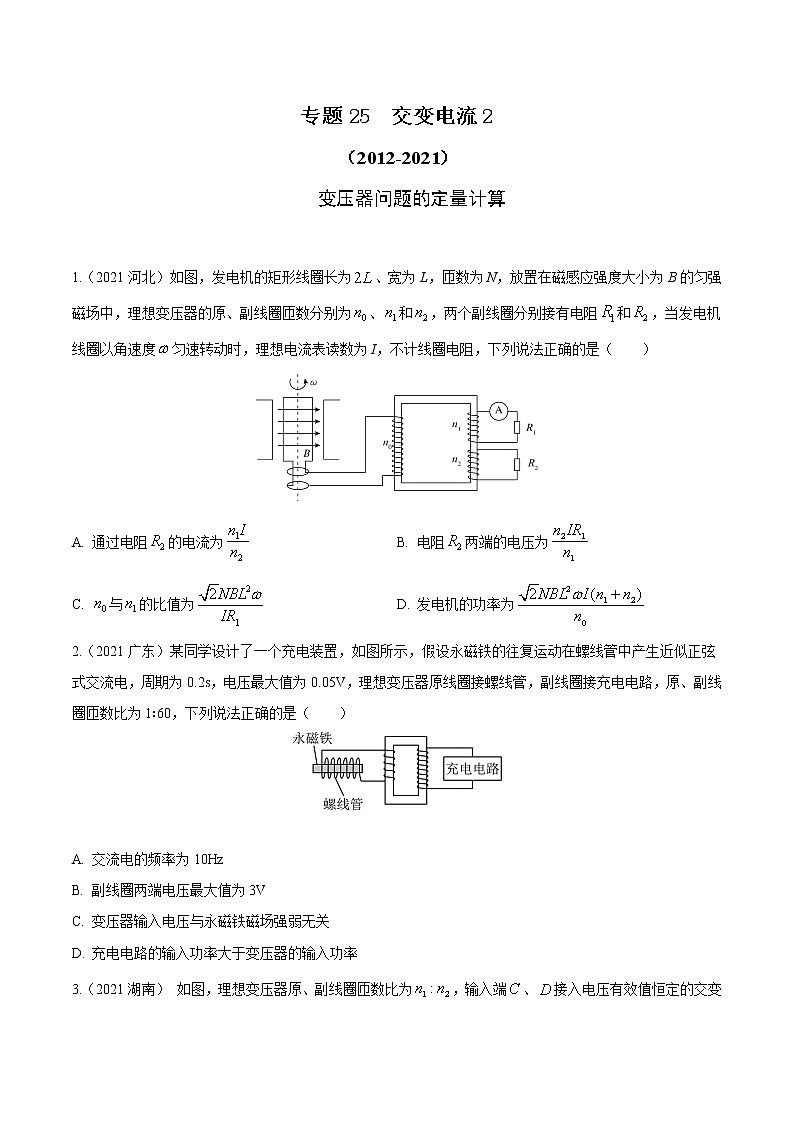

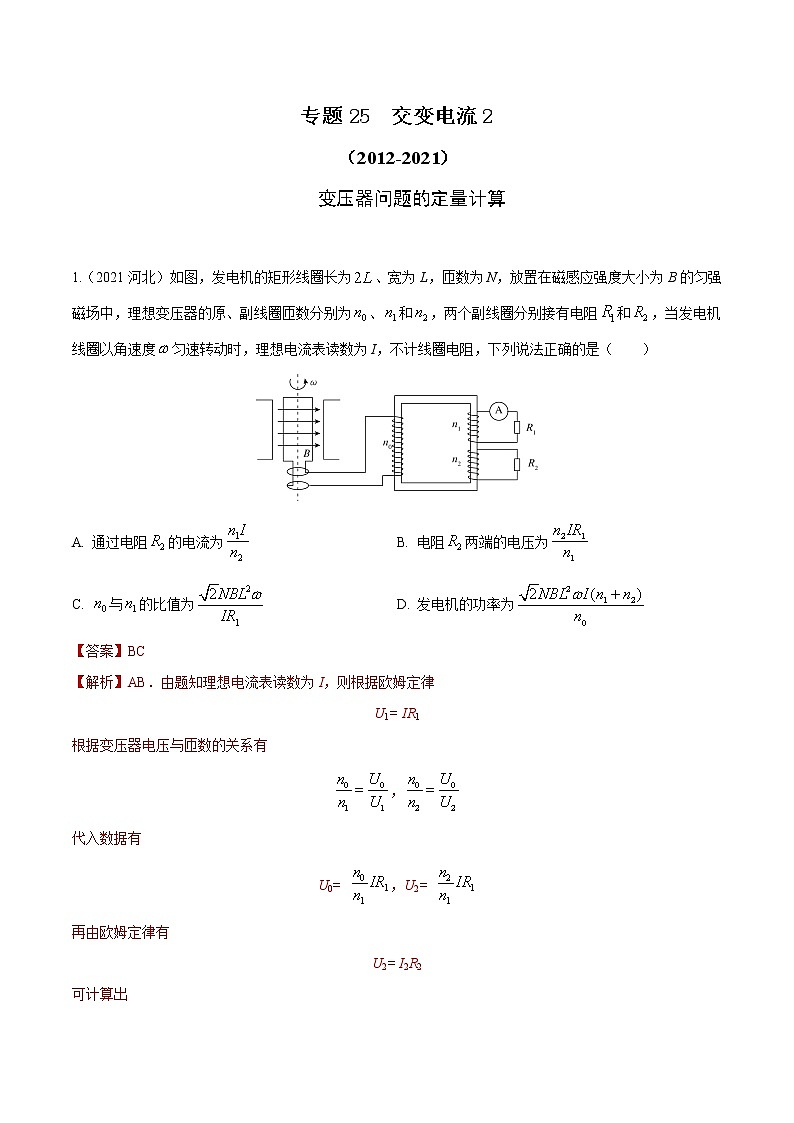

专题25  交变电流2                         （2012-2021）变压器问题的定量计算1.（2021河北）如图，发电机的矩形线圈长为、宽为L，匝数为N，放置在磁感应强度大小为B的匀强磁场中，理想变压器的原、副线圈匝数分别为、和，两个副线圈分别接有电阻和，当发电机线圈以角速度匀速转动时，理想电流表读数为I，不计线圈电阻，下列说法正确的是（　　）A. 通过电阻的电流为 B. 电阻两端的电压为C. 与的比值为 D. 发电机的功率为2.（2021广东）某同学设计了一个充电装置，如图所示，假设永磁铁的往复运动在螺线管中产生近似正弦式交流电，周期为0.2s，电压最大值为0.05V，理想变压器原线圈接螺线管，副线圈接充电电路，原、副线圈匝数比为1∶60，下列说法正确的是（　　）

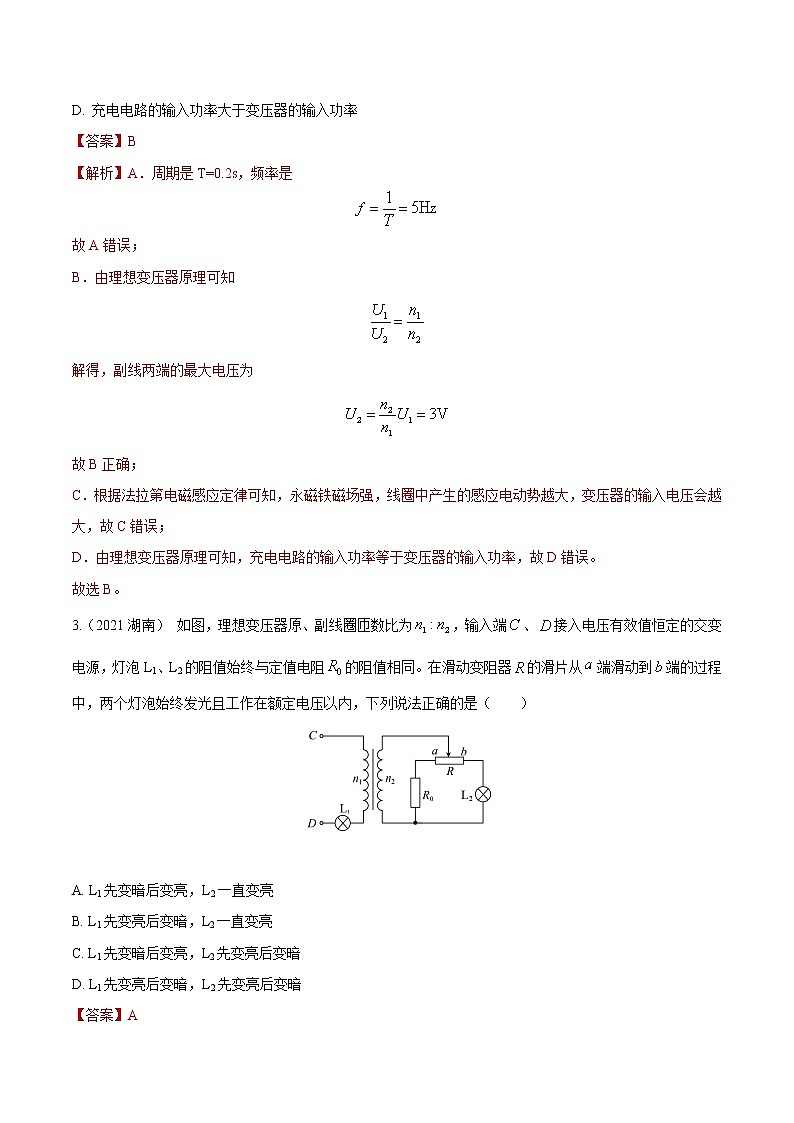

 A. 交流电的频率为10HzB. 副线圈两端电压最大值为3VC. 变压器输入电压与永磁铁磁场强弱无关D. 充电电路的输入功率大于变压器的输入功率3.（2021湖南） 如图，理想变压器原、副线圈匝数比为，输入端、接入电压有效值恒定的交变电源，灯泡L1、L2的阻值始终与定值电阻的阻值相同。在滑动变阻器的滑片从端滑动到端的过程中，两个灯泡始终发光且工作在额定电压以内，下列说法正确的是（　　）

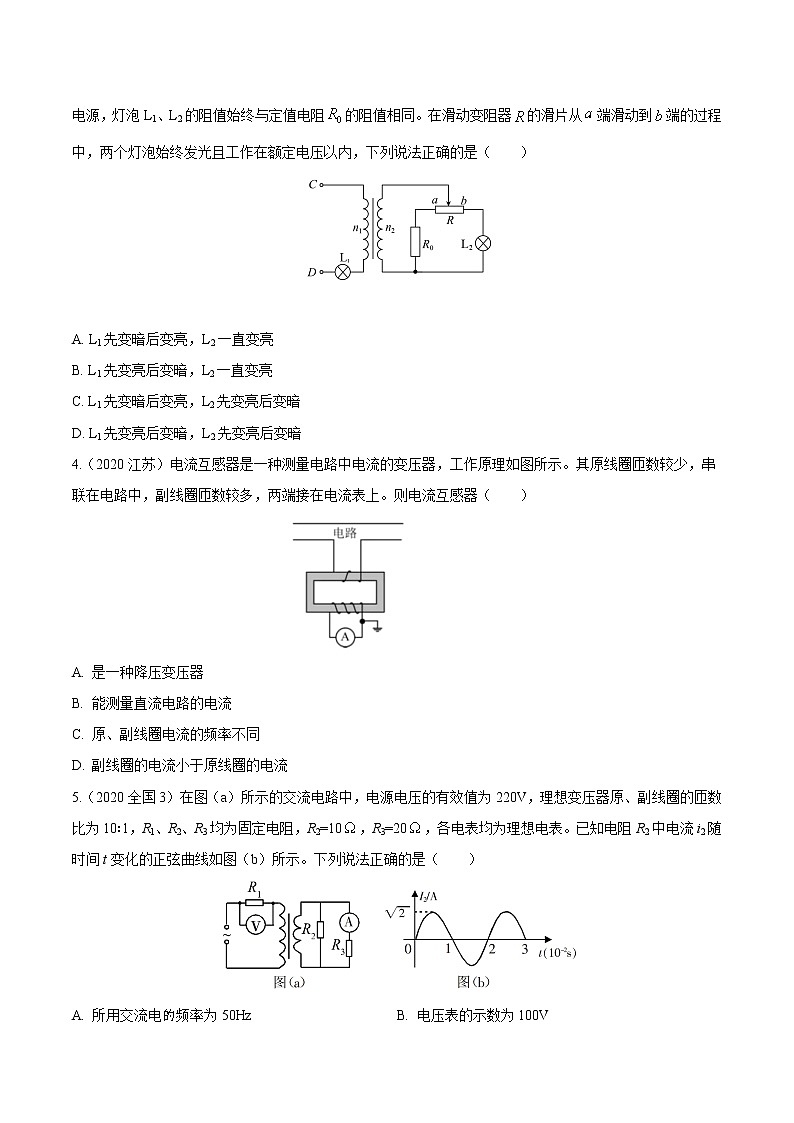

 A. L1先变暗后变亮，L2一直变亮B. L1先变亮后变暗，L2一直变亮C. L1先变暗后变亮，L2先变亮后变暗D. L1先变亮后变暗，L2先变亮后变暗4.（2020江苏）电流互感器是一种测量电路中电流的变压器，工作原理如图所示。其原线圈匝数较少，串联在电路中，副线圈匝数较多，两端接在电流表上。则电流互感器（　　）                              A. 是一种降压变压器B. 能测量直流电路的电流C. 原、副线圈电流的频率不同D. 副线圈的电流小于原线圈的电流5.（2020全国3）在图（a）所示的交流电路中，电源电压的有效值为220V，理想变压器原、副线圈的匝数比为10∶1，R1、R2、R3均为固定电阻，R2=10，R3=20，各电表均为理想电表。已知电阻R2中电流i2随时间t变化的正弦曲线如图（b）所示。下列说法正确的是（　　）A. 所用交流电频率为50Hz B. 电压表的示数为100VC. 电流表的示数为1.0A D. 变压器传输的电功率为15.0W6.（2020天津）手机无线充电是比较新颖的充电方式。如图所示，电磁感应式无线充电的原理与变压器类似，通过分别安装在充电基座和接收能量装置上的线圈，利用产生的磁场传递能量。当充电基座上的送电线圈通入正弦式交变电流后，就会在邻近的受电线圈中感应出电流，最终实现为手机电池充电。在充电过程中（    ）
 A. 送电线圈中电流产生的磁场呈周期性变化B. 受电线圈中感应电流产生的磁场恒定不变C 送电线圈和受电线圈通过互感现象实现能量传递D. 手机和基座无需导线连接，这样传递能量没有损失7.（2020海南） 图甲、乙分别表示两种电流的波形，其中图乙所示电流按正弦规律变化，分别用和表示甲和乙两电流的有效值，则（    ）A.  B. C.  D. 8.（2019海南）如图，一理想变压器输入端接交流恒压源，输出端电路由、和三个电阻构成。将该变压器原、副线圈的匝数比由5：1改为10：1后（    ）A. 流经的电流减小到原来的B. 两端电压增加到原来的2倍C. 两端的电压减小到原来的D. 电阻上总的热功率减小到原来的9.匝数比n1：n2=22：3，输入端a、b所接电压u随时间t的变化关系如图乙所示。灯泡L的电阻恒为15 Ω，额定电压为24 V。定值电阻R1=10 Ω、R2=5 Ω， 滑动变阻器R的最大阻值为10 Ω。为使灯泡正常工作，滑动变阻器接入电路的电阻应调节为（　　）A. 1 Ω B. 5 Ω C. 6 Ω D. 8 Ω10.(2015全国1)理想变压器的原、副线圈的匝数比为3 ：1，在原、副线圈的回路中分别接有阻值相同的电阻，原线圈一侧接有电压为220V的正弦交流电源上，如图所示，设副线圈回路中电阻两端的电压为U,原、副线圈回路中电阻消耗的功率之比为k，则(     )                             A. U=66V，k=1/9       B. U=22V，k=1/9    C. U=66V，k=1/3       D. U=22V，k=1/3 11.（2017.北京）如图所示，理想变压器的原线圈接在的交流电源上，副线圈接有R=55 Ω的负载电阻，原、副线圈匝数之比为2:1，电流表、电压表均为理想电表。下列说法正确的是(     )                                    A．原线圈的输入功率为220WB．电流表的读数为1 AC．电压表的读数为110VD．副线圈输出交流电的周期为50 s12.（2014·新课标2）如图所示，一理想变压器原、副线圈的匝数分别为n1、n2.原线圈通过一理想电流表A接正弦交流电源，一个二极管和阻值为R的负载电阻串联后接到副线圈的两端．假设该二极管的正向电阻为零，反向电阻为无穷大．用交流电压表测得a、b端和c、d端的电压分别为Uab和Ucd，则（       ）                           A．Uab∶Ucd＝n1∶n2  B．增大负载电阻的阻值R，电流表的读数变小C．负载电阻的阻值越小，c、d间的电压Ucd越大  D．将二极管短路，电流表的读数加倍13.（2016·全国卷1）一含有理想变压器的电路如图1­所示，图中电阻R1、R2和R3的阻值分别为3 Ω、1 Ω 和4 Ω，为理想交流电流表，U为正弦交流电压源，输出电压的有效值恒定．当开关S断开时，电流表的示数为I；当S闭合时，电流表的示数为4I.该变压器原、副线圈匝数比为(　　)A．2  B．3    C．4  D．514.（2016·全国卷3） 如图所示，理想变压器原、副线圈分别接有额定电压相同的灯泡a和b.当输入电压U为灯泡额定电压的10倍时，两灯泡均能正常发光．下列说法正确的是(　　)A．原、副线圈匝数比为9∶1B．原、副线圈匝数比为1∶9C．此时a和b的电功率之比为9∶1D．此时a和b的电功率之比为1∶915.（2016·四川） 如图所示，接在家庭电路上的理想降压变压器给小灯泡L供电，如果将原、副线圈减少相同匝数，其他条件不变，则(　　)A．小灯泡变亮B．小灯泡变暗C．原、副线圈两端电压的比值不变D．通过原、副线圈电流的比值不变16.（2016·海南卷） 图(a)中，理想变压器的原、副线圈的匝数比为4∶1，RT为阻值随温度升高而减小的热敏电阻，R1为定值电阻，电压表和电流表均为理想交流电表．原线圈所接电压u随时间t按正弦规律变化，如图(b)所示．下列说法正确的是(　　)A．变压器输入、输出功率之比为4∶1B．变压器原、副线圈中的电流之比为1∶4C．u随t变化的规律为u＝51sin(50πt)(国际单位制)D．若热敏电阻RT的温度升高，则电压表的示数不变，电流表的示数变大17.（2014·山东卷）如图所示，将额定电压为60 V的用电器通过一理想变压器接在正弦交变电源上．闭合开关S后，用电器正常工作，交流电压表和交流电流表(均为理想电表)的示数分别为220 V和2.2 A．以下判断正确的是(　　)                                      A．变压器输入功率为484 WB．通过原线圈的电流的有效值为0.6 AC．通过副线圈的电流的最大值为2.2 AD．变压器原、副线圈匝数比n1∶n2＝11∶318.（2014·福建卷）图为模拟远距离输电实验电路图，两理想变压器的匝数n1＝n4<n2＝n3，四根模拟输电线的电阻R1、R2、R3、R4的阻值均为R，A1、A2为相同的理想交流电流表，L1、L2为相同的小灯泡，灯丝电阻RL>2R，忽略灯丝电阻随温度的变化．当A、B端接入低压交流电源时(　　)                       A．A1、A2两表的示数相同B．L1、L2两灯泡的亮度相同C．R1消耗的功率大于R3消耗的功率D．R2两端的电压小于R4两端的电压19.（2014·江苏卷） 远距离输电的原理图如图所示，升压变压器原、副线圈的匝数分别为n1、n2，电压分别为U1、U2，电流分别为I1、I2，输电线上的电阻为R.变压器为理想变压器，则下列关系式中正确的是(　　)                            A.  ＝    B．I2＝     C．I1U1＝IR  D．I1U1＝I2U220.（2015海南）如图，一理想变压器原、副线圈匝数比为4:1，原线圈与一可变电阻串联后，接入一正弦交流电源；副线圈电路中固定电阻的阻值为R0，负载电阻的阻值R=11R0，是理想电压表；现将负载电阻的阻值减小为R=5R0，保持变压器输入电流不变，此时电压表读数为5.0V，则(     )                         A.此时原线圈两端电压的最大值约为34VB.此时原线圈两端电压的最大值约为24VC.原线圈两端原来的电压有效值约为68VD.原线圈两端原来的电压有效值约为48V21.(2015广东)图为气流加热装置的示意图，使用电阻丝加热导气管，视变压器为理想变压器，原线圈接入电压有效值恒定的交流电并保持匝数不变，调节触头P，使输出电压有效值由220V降至110V。调节前后                              A．副线圈中的电流比为1:2B．副线圈输出功率比为2:1C．副线圈的接入匝数比为2:1D．原线圈输入功率比为1:222.（2015江苏）一电器中的变压器可视为理想变压器，它将220V交变电流改为110V，已知变压器原线圈匝数为800，则副线圈匝数为A．200    B．400    C．1600    D．3200
