（2012-2021）
目录
题型一、验证平抛运动的规律

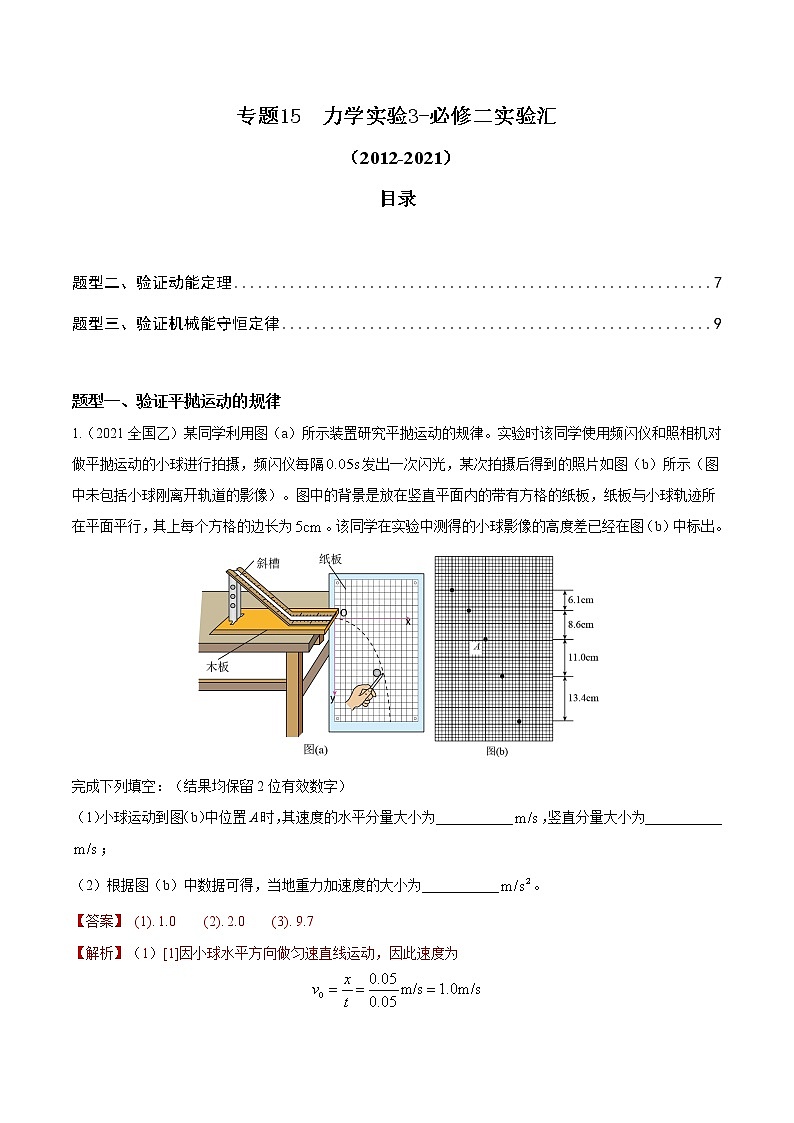

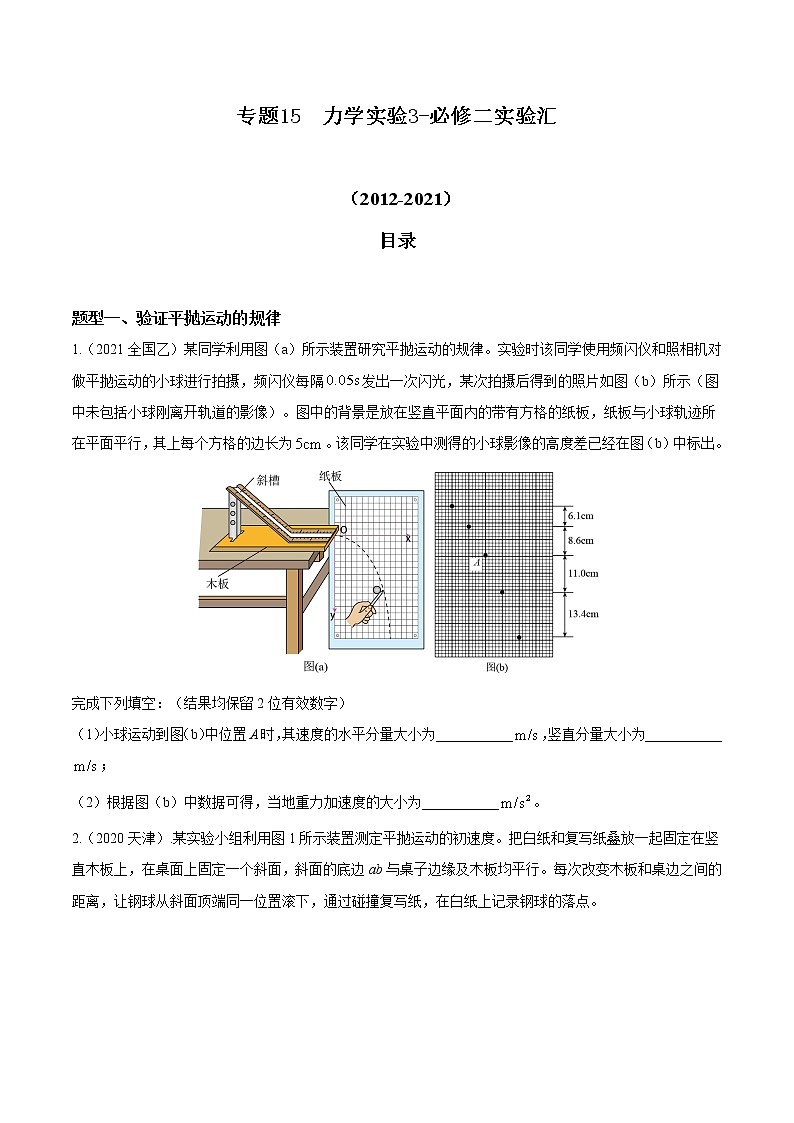

1.（2021全国乙）某同学利用图（a）所示装置研究平抛运动的规律。实验时该同学使用频闪仪和照相机对做平抛运动的小球进行拍摄，频闪仪每隔发出一次闪光，某次拍摄后得到的照片如图（b）所示（图中未包括小球刚离开轨道的影像）。图中的背景是放在竖直平面内的带有方格的纸板，纸板与小球轨迹所在平面平行，其上每个方格的边长为。该同学在实验中测得的小球影像的高度差已经在图（b）中标出。
完成下列填空：（结果均保留2位有效数字）
（1）小球运动到图（b）中位置A时，其速度的水平分量大小为___________，竖直分量大小为___________；
（2）根据图（b）中数据可得，当地重力加速度的大小为___________。

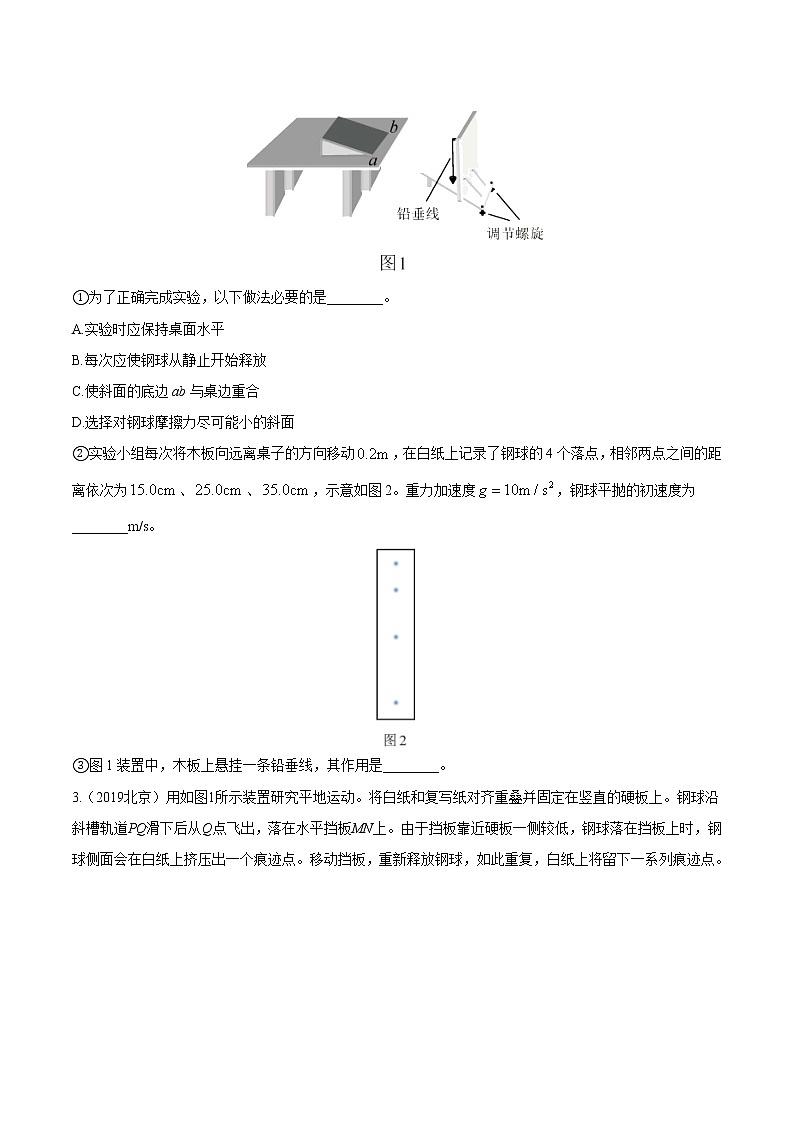

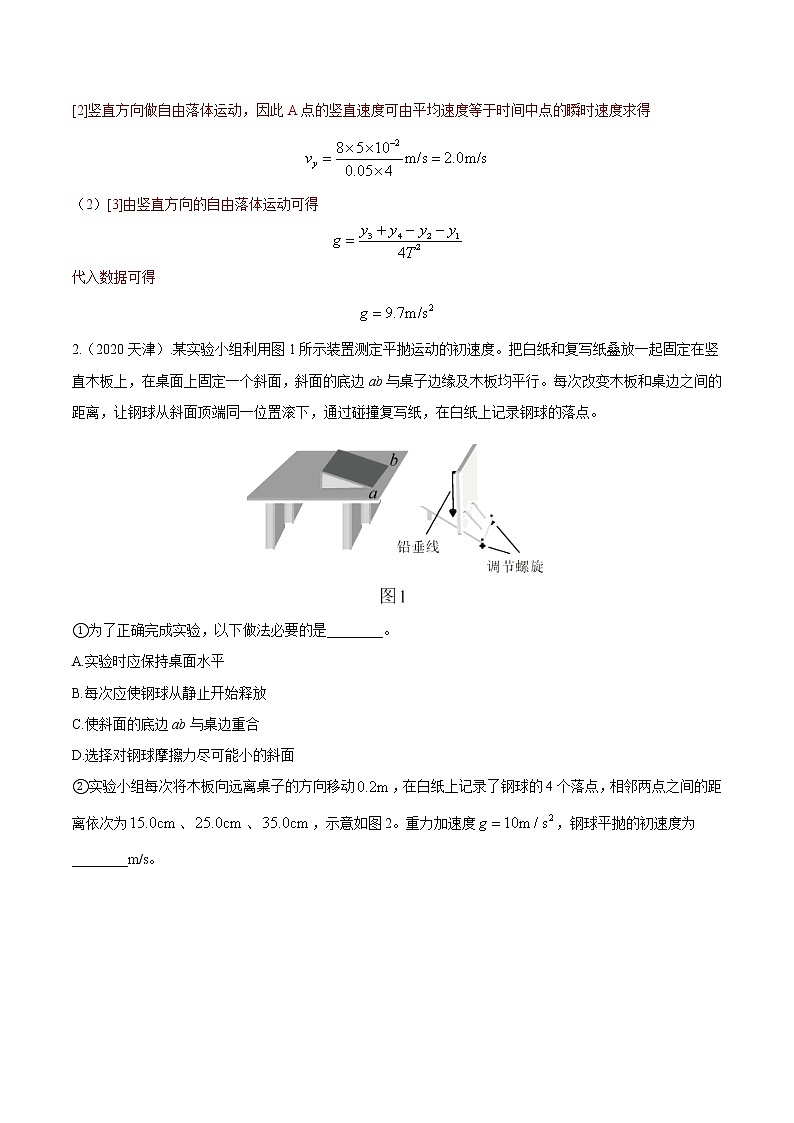

2.（2020天津）.某实验小组利用图1所示装置测定平抛运动的初速度。把白纸和复写纸叠放一起固定在竖直木板上，在桌面上固定一个斜面，斜面的底边ab与桌子边缘及木板均平行。每次改变木板和桌边之间的距离，让钢球从斜面顶端同一位置滚下，通过碰撞复写纸，在白纸上记录钢球的落点。
①为了正确完成实验，以下做法必要的是________。
A.实验时应保持桌面水平
B.每次应使钢球从静止开始释放
C.使斜面的底边ab与桌边重合
D.选择对钢球摩擦力尽可能小的斜面

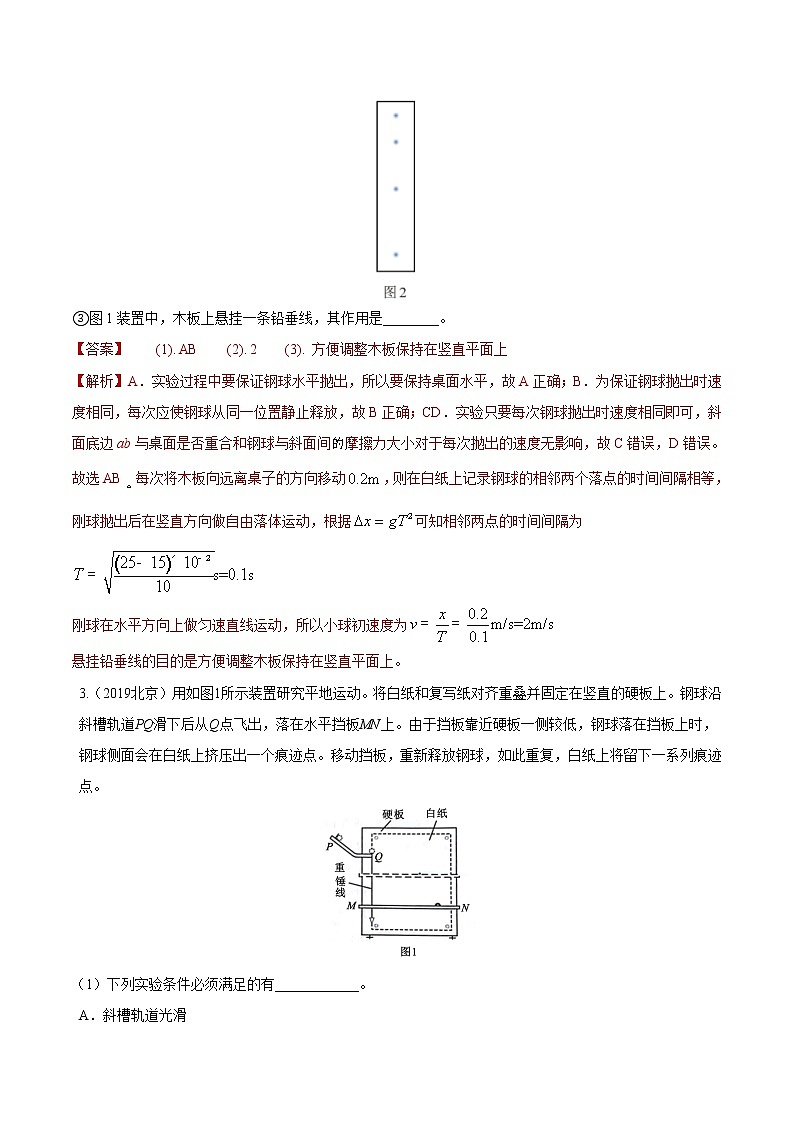

②实验小组每次将木板向远离桌子的方向移动，在白纸上记录了钢球的4个落点，相邻两点之间的距离依次为、、，示意如图2。重力加速度，钢球平抛的初速度为________m/s。
③图1装置中，木板上悬挂一条铅垂线，其作用是________。

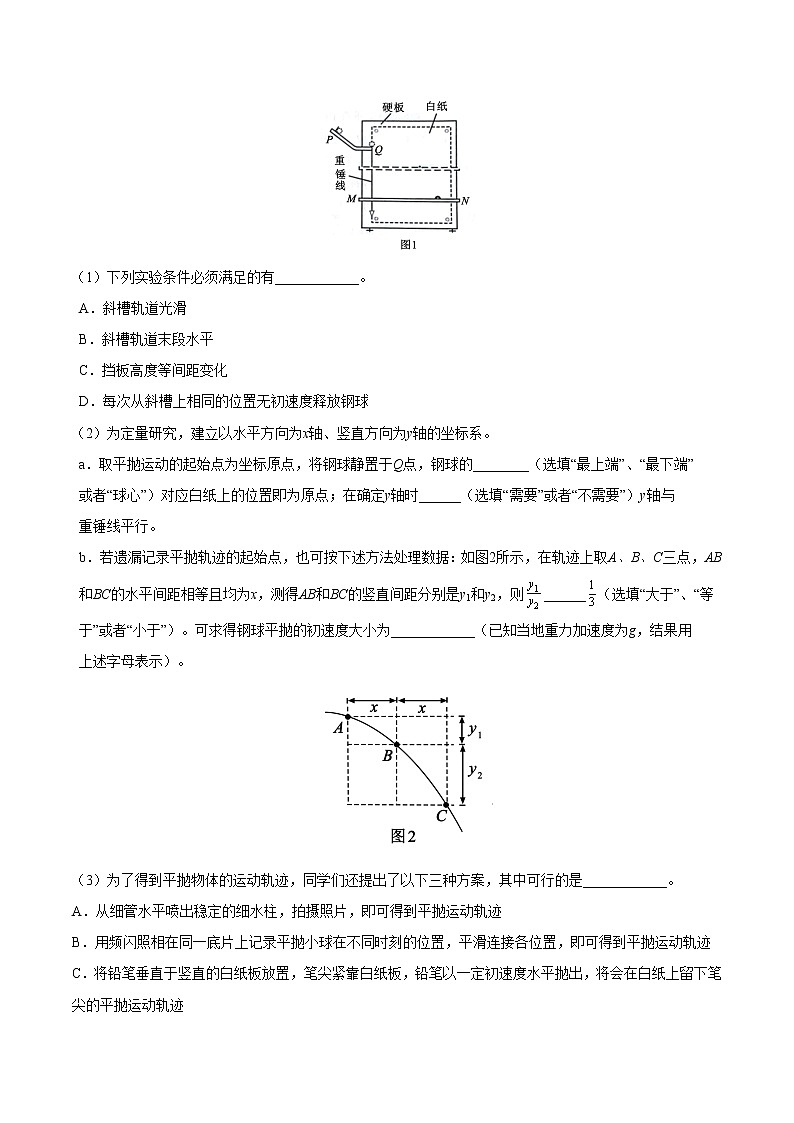

3.（2019北京）用如图1所示装置研究平地运动。将白纸和复写纸对齐重叠并固定在竖直的硬板上。钢球沿斜槽轨道PQ滑下后从Q点飞出，落在水平挡板MN上。由于挡板靠近硬板一侧较低，钢球落在挡板上时，钢球侧面会在白纸上挤压出一个痕迹点。移动挡板，重新释放钢球，如此重复，白纸上将留下一系列痕迹点。
（1）下列实验条件必须满足的有____________。
A．斜槽轨道光滑
B．斜槽轨道末段水平
C．挡板高度等间距变化
D．每次从斜槽上相同的位置无初速度释放钢球
（2）为定量研究，建立以水平方向为x轴、竖直方向为y轴的坐标系。
a．取平抛运动的起始点为坐标原点，将钢球静置于Q点，钢球的________（选填“最上端”、“最下端”
或者“球心”）对应白纸上的位置即为原点；在确定y轴时______（选填“需要”或者“不需要”）y轴与
重锤线平行。
b．若遗漏记录平抛轨迹的起始点，也可按下述方法处理数据：如图2所示，在轨迹上取A、B、C三点，AB
和BC的水平间距相等且均为x，测得AB和BC的竖直间距分别是y1和y2，则______（选填“大于”、“等
于”或者“小于”）。可求得钢球平抛的初速度大小为____________（已知当地重力加速度为g，结果用
上述字母表示）。
（3）为了得到平抛物体的运动轨迹，同学们还提出了以下三种方案，其中可行的是____________。
A．从细管水平喷出稳定的细水柱，拍摄照片，即可得到平抛运动轨迹
B．用频闪照相在同一底片上记录平抛小球在不同时刻的位置，平滑连接各位置，即可得到平抛运动轨迹
C．将铅笔垂直于竖直的白纸板放置，笔尖紧靠白纸板，铅笔以一定初速度水平抛出，将会在白纸上留下笔尖的平抛运动轨迹
（4）伽利略曾研究过平抛运动，他推断：从同一炮台水平发射的炮弹，如果不受空气阻力，不论它们能
射多远，在空中飞行的时间都一样。这实际上揭示了平抛物体_________。
A．在水平方向上做匀速直线运动
B．在竖直方向上做自由落体运动
C．在下落过程中机械能守恒
（5）牛顿设想，把物体从高山上水平抛出，速度一次比一次大，落地点就一次比一次远，如果速度足够
大，物体就不再落回地面，它将绕地球运动，成为人造地球卫星。
同样是受地球引力，随着抛出速度增大，物体会从做平抛运动逐渐变为做圆周运动，请分析原因。
4.（2014·安徽卷）图1是“研究平抛物体运动”的实验装置图，通过描点画出平抛小球的运动轨迹．
(1)以下是实验过程中的一些做法，其中合理的有________．
a．安装斜槽轨道，使其末端保持水平
b．每次小球释放的初始位置可以任意选择
c．每次小球应从同一高度由静止释放
d．为描出小球的运动轨迹，描绘的点可以用折线连接
图1
(2)实验得到平抛小球的运动轨迹，在轨迹上取一些点，以平抛起点O为坐标原点，测量它们的水平坐标x和竖直坐标y，图2中yx2图像能说明平抛小球运动轨迹为抛物线的是________．
a b
c d
图2

图3
(3)图3是某同学根据实验画出的平抛小球的运动轨迹，O为平抛的起点，在轨迹上任取三点A、B、C，测得A、B两点竖直坐标y1为5.0 cm，y2为45.0 cm，A、B两点水平间距Δx为40.0 cm.则平抛小球的初速度v0为________m/s，若C点的竖直坐标y3为60.0 cm，则小球在C点的速度vC为________m/s(结果保留两位有效数字，g取10 m/s2)．
题型二、验证动能定理
5（2014·天津卷） (2)某同学把附有滑轮的长木板平放在实验桌上，将细绳一端拴在小车上，另一端绕过定滑轮，挂上适当的钩码，使小车在钩码的牵引下运动，以此定量探究绳拉力做功与小车动能变化的关系．此外还准备了打点计时器及配套的电源、导线、复写纸、纸带、小木块等．组装的实验装置如图所示．
①若要完成该实验，必需的实验器材还有哪些______________________________．
②实验开始时，他先调节木板上定滑轮的高度，使牵引小车的细绳与木板平行．他这样做的目的是下列的哪个________(填字母代号)．
A．避免小车在运动过程中发生抖动
B．可使打点计时器在纸带上打出的点迹清晰
C．可以保证小车最终能够实现匀速直线运动
D．可在平衡摩擦力后使细绳拉力等于小车受的合力
③平衡摩擦后，当他用多个钩码牵引小车时，发现小车运动过快，致使打出的纸带上点数较少，难以选到合适的点计算小车的速度．在保证所挂钩码数目不变的条件下，请你利用本实验的器材提出一个解决办法：______________________．
④他将钩码重力做的功当作细绳拉力做的功，经多次实验发现拉力做功总是要比小车动能增量大一些．这一情况可能是下列哪些原因造成的________(填字母代号)．
A．在接通电源的同时释放了小车
B．小车释放时离打点计时器太近
C．阻力未完全被小车重力沿木板方向的分力平衡掉
D．钩码做匀加速运动，钩码重力大于细绳拉力
(2)①刻度尺、天平(包括砝码) ②D
③可在小车上加适量的砝码(或钩码) ④CD
6.（2014·山东卷）某实验小组利用弹簧秤和刻度尺，测量滑块在木板上运动的最大速度．
实验步骤：
①用弹簧秤测量橡皮泥和滑块的总重力，记作G；
②将装有橡皮泥的滑块放在水平木板上，通过水平细绳和固定弹簧秤相连，如图甲所示．在A端向右拉动木板，待弹簧秤示数稳定后，将读数记作F；
③改变滑块上橡皮泥的质量，重复步骤①②；
实验数据如下表所示：
④如图乙所示，将木板固定在水平桌面上，滑块置于木板上左端C处，细绳跨过定滑轮分别与滑块和重物P连接，保持滑块静止，测量重物P离地面的高度h；
⑤滑块由静止释放后开始运动并最终停在木板上的D点(未与滑轮碰撞)，测量C、D间的距离s.
图甲
图乙
完成下列作图和填空：
(1)根据表中数据在给定坐标纸上作出FG图线．
(2)由图线求得滑块和木板间的动摩擦因数μ＝______(保留2位有效数字)．
(3)滑块最大速度的大小v＝________(用h、s、μ和重力加速度g表示)．
题型三、验证机械能守恒定律
7.（2021浙江）在“验证机械能守恒定律”实验中，小王用如图1所示的装置，让重物从静止开始下落，打出一条清晰的纸带，其中的一部分如图2所示。O点是打下的第一个点，A、B、C和D为另外4个连续打下的点。
①为了减小实验误差，对体积和形状相同的重物，实验时选择密度大的理由是___________。
②已知交流电频率为，重物质量为，当地重力加速度，则从O点到C点，重物的重力势能变化量的绝对值___________J、C点的动能___________J（计算结果均保留3位有效数字）。比较与的大小，出现这一结果的原因可能是___________。
A.工作电压偏高 B.存在空气阻力和摩擦力 C.接通电源前释放了纸带
8.（2021河北）某同学利用图1中的实验装置探究机械能变化量与力做功的关系，所用器材有：一端带滑轮的长木板、轻细绳、的钩码若干、光电门2个、数字计时器、带遮光条的滑块（质量为，其上可放钩码）、刻度尺，当地重力加速度为，实验操作步骤如下：
①安装器材，调整两个光电门距离为，轻细绳下端悬挂4个钩码，如图1所示；
②接通电源，释放滑块，分别记录遮光条通过两个光电门的时间，并计算出滑块通过两个光电门的速度；
③保持最下端悬挂4个钩码不变，在滑块上依次增加一个钩码，记录滑块上所载钩码的质量，重复上述步骤；
④完成5次测量后，计算出每次实验中滑块及所载钩码的总质量M、系统（包含滑块、滑块所载钩码和轻细绳悬挂钩码）总动能的增加量及系统总机械能的减少量，结果如下表所示：
回答下列问题：
（1）实验中轻细绳所悬挂钩码重力势能的减少量为______J（保留三位有效数字）；
（2）步骤④中的数据所缺数据为______；
（3）若M为横轴，为纵轴，选择合适的标度，在图2中绘出图像______；
若系统总机械能的减少量等于克服摩擦力做功，则物块与木板之间的摩擦因数为______（保留两位有效数字）
9.（2014·广东卷） (2)某同学根据机械能守恒定律，设计实验探究弹簧的弹性势能与压缩量的关系．
①如图23(a)所示，将轻质弹簧下端固定于铁架台，在上端的托盘中依次增加砝码，测量相应的弹簧长度，部分数据如下表．由数据算得劲度系数k＝________N/m.(g取9.80 m/s2)
②取下弹簧，将其一端固定于气垫导轨左侧，如图23(b)所示；调整导轨，使滑块自由滑动时，通过两个光电门的速度大小________．
③用滑块压缩弹簧，记录弹簧的压缩量x；释放滑块，记录滑块脱离弹簧后的速度v.释放滑块过程中，弹簧的弹性势能转化为________．
④重复③中的操作，得到v与x的关系如图23(c)．由图可知，v与x成________关系．由上述实验可得结论：对同一根弹簧，弹性势能与弹簧的________成正比．

(a) (b) (c)
10.（2012海南）一水平放置的轻弹簧，一端固定，另一端与一小滑块接触，但不粘连；初始时滑块静止于水平气垫导轨上的O点，如图（a）所示。现利用此装置探究弹簧的弹性势能Ep与其被压缩时长度的改变量x的关系。先推动小滑块压缩弹簧，用米尺测出x的数值；然后将小滑块从静止释放。肜计时器测出小滑块从O点运动至气垫导轨上另一固定点A所用时间t。多次改变x值及其对应的t值如下表所示。(表中的1/t值是根据t值计算得出的)
根据表中数据，在图（b）中的方格纸上作出图线。
回答下列问题：（不要求写出计算或推导过程）
（1）已知点（0，0）在图线上，从图线看，是什么关系?
（2）从理论上分析，小滑块刚脱离弹簧时的动能Ek与是什么关系（不考虑摩擦力）?
（3）当弹簧长度改变量为x时，弹性势能Ep与相应的Ek是什么关系？
（4）综合考虑以上分析，Ep与x是什么关系？
G/N
1.50
2.00
2.50
3.00
3.50
4.00
F/N
0.59
0.83
0.99
1.22
1.37
1.60
0.200
0.250
0.300
0.350
0.400
0.582
0.490
0.392
0.294
0.195
0.393
0.490
0.686
0.785
砝码质量(g)
50
100
150
弹簧长度(cm)
8.62
7.63
6.66
