2022届高考物理一轮复习单元检测八　恒定电流（解析版）

这是一份2022届高考物理一轮复习单元检测八　恒定电流（解析版），共14页。试卷主要包含了单项选择题，多项选择题，非选择题等内容，欢迎下载使用。
一、单项选择题(本题共8小题，每小题3分，共24分．在每小题给出的四个选项中，只有一项是符合题目要求的)

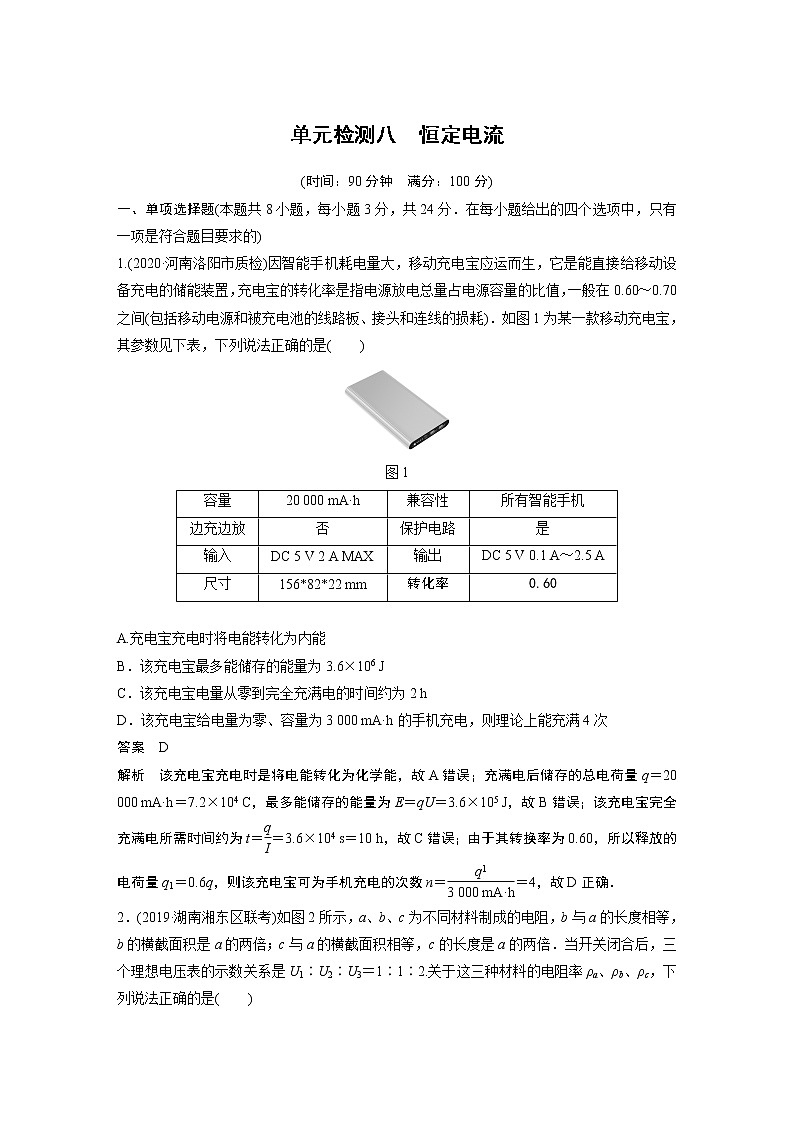

1.(2020·河南洛阳市质检)因智能手机耗电量大，移动充电宝应运而生，它是能直接给移动设备充电的储能装置，充电宝的转化率是指电源放电总量占电源容量的比值，一般在0.60～0.70之间(包括移动电源和被充电池的线路板、接头和连线的损耗)．如图1为某一款移动充电宝，其参数见下表，下列说法正确的是( )
图1
A.充电宝充电时将电能转化为内能
B．该充电宝最多能储存的能量为3.6×106 J
C．该充电宝电量从零到完全充满电的时间约为2 h
D．该充电宝给电量为零、容量为3 000 mA·h的手机充电，则理论上能充满4次
答案 D
解析 该充电宝充电时是将电能转化为化学能，故A错误；充满电后储存的总电荷量q＝20 000 mA·h＝7.2×104 C，最多能储存的能量为E＝qU＝3.6×105 J，故B错误；该充电宝完全充满电所需时间约为t＝eq \f(q,I)＝3.6×104 s＝10 h，故C错误；由于其转换率为0.60，所以释放的电荷量q1＝0.6q，则该充电宝可为手机充电的次数n＝eq \f(q1,3 000 mA·h)＝4，故D正确．

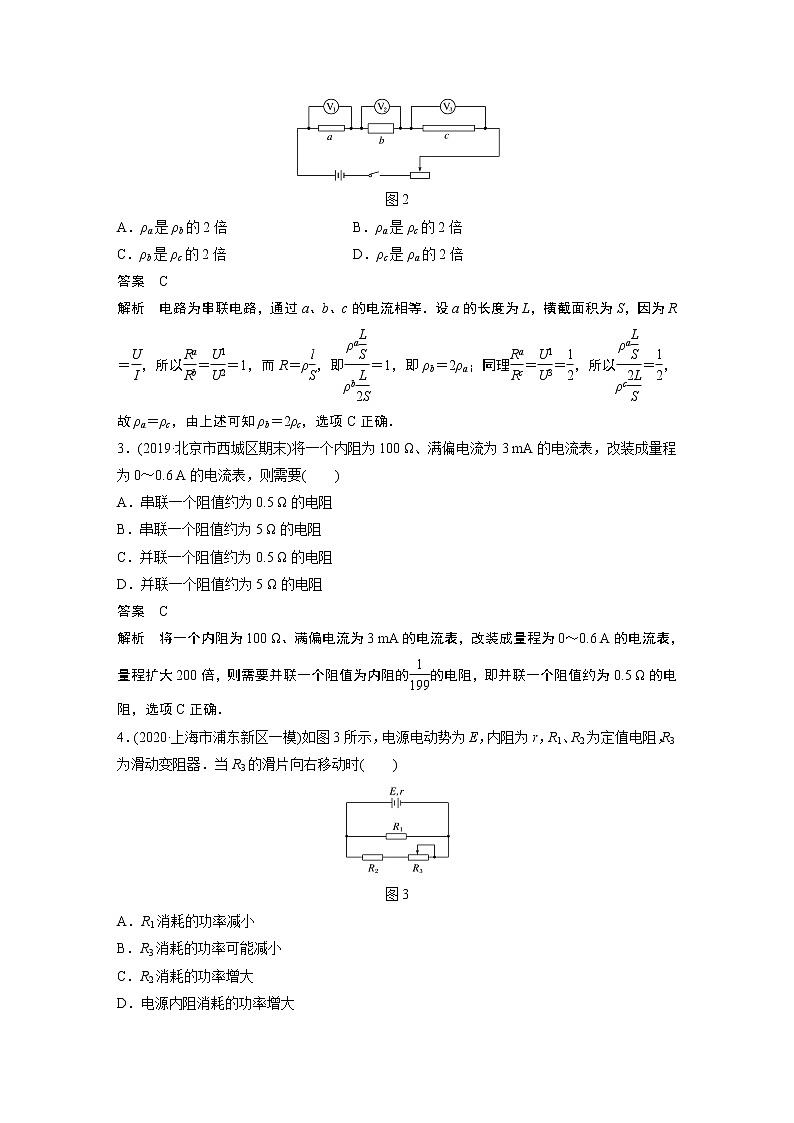

2．(2019·湖南湘东区联考)如图2所示，a、b、c为不同材料制成的电阻，b与a的长度相等，b的横截面积是a的两倍；c与a的横截面积相等，c的长度是a的两倍．当开关闭合后，三个理想电压表的示数关系是U1∶U2∶U3＝1∶1∶2.关于这三种材料的电阻率ρa、ρb、ρc，下列说法正确的是( )
图2
A．ρa是ρb的2倍 B．ρa是ρc的2倍
C．ρb是ρc的2倍 D．ρc是ρa的2倍
答案 C
解析 电路为串联电路，通过a、b、c的电流相等．设a的长度为L，横截面积为S，因为R＝eq \f(U,I)，所以eq \f(Ra,Rb)＝eq \f(U1,U2)＝1，而R＝ρeq \f(l,S)，即eq \f(ρa\f(L,S),ρb\f(L,2S))＝1，即ρb＝2ρa；同理eq \f(Ra,Rc)＝eq \f(U1,U3)＝eq \f(1,2)，所以eq \f(ρa\f(L,S),ρc\f(2L,S))＝eq \f(1,2)，故ρa＝ρc，由上述可知ρb＝2ρc，选项C正确．
3．(2019·北京市西城区期末)将一个内阻为100 Ω、满偏电流为3 mA的电流表，改装成量程为0～0.6 A的电流表，则需要( )
A．串联一个阻值约为0.5 Ω的电阻
B．串联一个阻值约为5 Ω的电阻
C．并联一个阻值约为0.5 Ω的电阻
D．并联一个阻值约为5 Ω的电阻
答案 C
解析 将一个内阻为100 Ω、满偏电流为3 mA的电流表，改装成量程为0～0.6 A的电流表，量程扩大200倍，则需要并联一个阻值为内阻的eq \f(1,199)的电阻，即并联一个阻值约为0.5 Ω的电阻，选项C正确．
4．(2020·上海市浦东新区一模)如图3所示，电源电动势为E，内阻为r，R1、R2为定值电阻，R3为滑动变阻器．当R3的滑片向右移动时( )
图3
A．R1消耗的功率减小
B．R3消耗的功率可能减小
C．R2消耗的功率增大
D．电源内阻消耗的功率增大
答案 B
解析 当R3的滑片向右移动时，R3的阻值变大，则电路的总阻值变大，总电流减小，路端电压变大，则R1两端电压变大，则消耗的功率变大，选项A错误；将R1和R2等效为电源的内阻，则R3与等效内阻的关系不能确定，可知R3消耗的功率可能减小，也可能增大，选项B正确；R1两端的电压变大，则通过R1的电流变大，总电流减小，则通过R2的电流减小，R2消耗的功率减小，选项C错误；因通过电源的电流减小，则电源内阻消耗的功率减小，选项D错误．

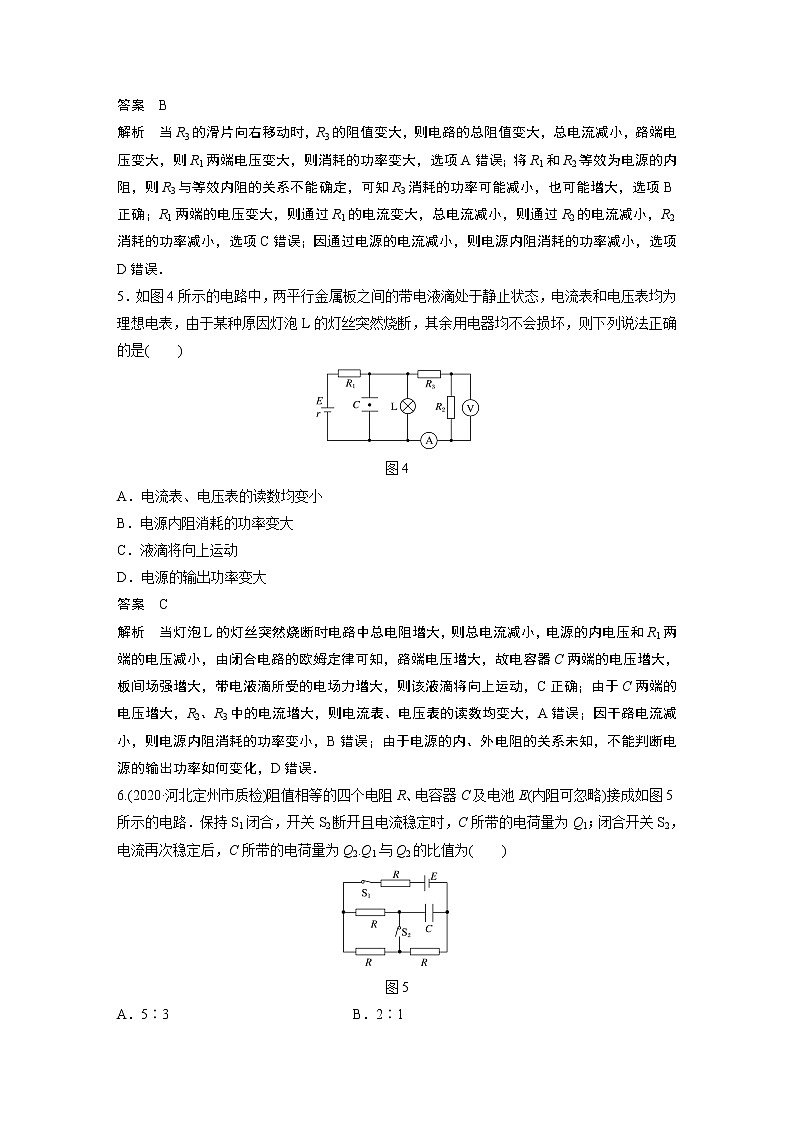

5．如图4所示的电路中，两平行金属板之间的带电液滴处于静止状态，电流表和电压表均为理想电表，由于某种原因灯泡L的灯丝突然烧断，其余用电器均不会损坏，则下列说法正确的是( )
图4
A．电流表、电压表的读数均变小
B．电源内阻消耗的功率变大
C．液滴将向上运动
D．电源的输出功率变大
答案 C
解析 当灯泡L的灯丝突然烧断时电路中总电阻增大，则总电流减小，电源的内电压和R1两端的电压减小，由闭合电路的欧姆定律可知，路端电压增大，故电容器C两端的电压增大，板间场强增大，带电液滴所受的电场力增大，则该液滴将向上运动，C正确；由于C两端的电压增大，R2、R3中的电流增大，则电流表、电压表的读数均变大，A错误；因干路电流减小，则电源内阻消耗的功率变小，B错误；由于电源的内、外电阻的关系未知，不能判断电源的输出功率如何变化，D错误．
6.(2020·河北定州市质检)阻值相等的四个电阻R、电容器C及电池E(内阻可忽略)接成如图5所示的电路．保持S1闭合，开关S2断开且电流稳定时，C所带的电荷量为Q1；闭合开关S2，电流再次稳定后，C所带的电荷量为Q2.Q1与Q2的比值为( )
图5
A．5∶3 B．2∶1
C．1∶2 D．1∶3
答案 A
解析 电池E的内阻可忽略，保持开关S1闭合、S2断开且电流稳定时，电容器两端的电压为：U1＝eq \f(E,3R)×2R＝eq \f(2E,3)；闭合开关S2，电流再次稳定后，电容器两端的电压为：U2＝eq \f(E,\f(5,2)R)×R＝eq \f(2E,5)，由Q＝CU得，Q1∶Q2＝U1∶U2＝5∶3.故A正确．
7．(2020·湖北武汉二中测试)如图6甲、乙所示，电源电动势为E＝12 V，内阻r＝3 Ω，R0＝1 Ω，直流电动机内阻R0′＝1 Ω，当调节滑动变阻器R1时可使甲电路电源输出功率达到最大，调节滑动变阻器R2时可使乙电路电源输出功率达到最大，且此时电动机刚好正常工作(额定输出功率为P0＝2 W)，则R1和R2的阻值分别为( )
图6
A．2 Ω，1.5 Ω B．1.5 Ω，2 Ω
C．2 Ω，2 Ω D．1.5 Ω，1.5 Ω
答案 A
解析 题图甲电路是纯电阻电路，当外电阻与电源内阻相等时，电源的输出功率最大，所以R1＝2 Ω；题图乙电路是含电动机电路，在非纯电阻电路中不能用欧姆定律进行计算，则其电源输出功率P＝IU＝I(E－Ir)，由数学知识可知，当I＝eq \f(E,2r)＝2 A时P有最大值，U＝6 V，此时电动机的输出功率为2 W，发热功率为I2R0′＝4 W，所以电动机的输入功率为6 W，电动机两端的电压为eq \f(6 W,2 A)＝3 V，则R2两端电压为3 V，所以R2＝1.5 Ω，选项A正确．
8.如图7所示电路中，电源内阻为r，电流表A和电压表V均为理想电表．平行板电容器C内部有一个用绝缘细线悬挂的带电小球，稳定时细线偏离竖直方向一个小角度，当滑动变阻器滑片P从右端向左端滑动的过程中，下列说法正确的是( )
图7
A．电流表示数增大
B．电压表示数增大
C．细线与竖直方向的夹角减小
D．滑片P移动中可能有两个位置使电源输出功率相等
答案 D
解析 当滑动变阻器的触头P从右端滑至左端的过程中，滑动变阻器接入电路的电阻减小，滑动变阻器与灯L并联的电阻减小，外电路总电阻减小，根据闭合电路欧姆定律分析得知，电路中总电流I增大，路端电压减小，则电压表V的示数减小，滑动变阻器与灯L并联部分的电压U并＝E－I(R0＋r)减小，通过灯L的电流减小，电流表示数减小，故A、B错误；电容器C的电压UC＝IR0，I增大，UC增大，根据E电＝eq \f(UC,d)和F＝qE电知电场力增大，根据平衡条件可知线与竖直方向的夹角增大，故C错误；若电源内阻大于电阻R0的阻值，当滑动变阻器的触头P从右端滑至左端的过程中，可能会外电阻先大于电源内阻后小于电源内阻，则有电源输出功率先增大后减小，所以滑片P移动中可能有两个位置使电源输出功率相等，故D正确．
二、多项选择题(本题共4小题，每小题5分，共20分．在每小题给出的四个选项中，有多项符合题目要求．全部选对的得5分，选对但不全的得2分，有选错的得0分)
9．如图8所示，a、b分别是一电源和一小灯泡的UI图线，图线a与纵、横轴的交点坐标为(0，U1)和(I1,0)，两条图线的交点坐标为(I2，U2)，图线b在交点的切线与横轴交点的坐标为(I3,0)，则下列说法正确的是( )
图8
A．小灯泡的电阻随着电流的增大而减小
B．电源与小灯泡形成闭合回路且通过的电流为I2时，小灯泡的电阻为eq \f(U2,I2－I3)
C．电源的电动势为U1
D．电源的内阻为eq \f(U1,I1)
答案 CD
解析 从题图图线b可以看出小灯泡的电阻随着电流的增大而增大，选项A错误；当小灯泡与电源串联形成闭合回路时，由UI图线可知，回路中的电流为I2时，路端电压为U2，由电阻的定义可知R＝eq \f(U2,I2)，选项B错误；由电源的UI图线可知电源的电动势为E＝U1，内阻r＝eq \f(U1,I1)，选项C、D正确．
10.(2020·安徽江南十校联考)如图9所示的电路中，电源电动势为E，内阻为R，L1和L2为相同的灯泡，每个灯泡的电阻和定值电阻的阻值均为R，电压表为理想电表，S为单刀双掷开关，当开关由1位置打到2位置时，下列说法中正确的是( )
图9
A．电压表读数将变小
B．L1亮度不变，L2将变亮
C．L1将变亮，L2将变暗
D．电源内阻的发热功率将变小
答案 AB
解析 开关在位置1时，外电路总电阻R总＝eq \f(3,2)R，电压表示数U＝eq \f(\f(3,2)R,R＋\f(3,2)R)E＝eq \f(3,5)E，同理，每个灯泡两端的电压U1＝U2＝eq \f(1,5)E，电源内阻的发热功率为P热＝eq \f(\f(2,5)E2,R)＝eq \f(4E2,25R)，开关在位置2时，外电路总电阻R总′＝eq \f(2,3)R，电压表示数U′＝eq \f(\f(2,3)R,R＋\f(2,3)R)E＝eq \f(2,5)E，灯泡L1两端的电压U1′＝eq \f(1,5)E，L2两端的电压为U2′＝eq \f(2,5)E，电源内阻的发热功率为P热′＝eq \f(\f(3,5)E2,R)＝eq \f(9E2,25R)，综上所述，电压表读数变小，故A正确；L1亮度不变，L2将变亮，故B正确，C错误；电源内阻的发热功率将变大，故D错误．
11.(2020·辽宁月考)如图10所示，直线A为电源a的路端电压与电流的关系图像，直线B为电源b的路端电压与电流的关系图像，直线C为一个电阻R的两端电压与电流的关系图像．将这个电阻R分别接到a、b两电源上，那么( )
图10
A．R接到a电源上，电源的效率较高
B．R接到b电源上，电源的效率较高
C．R接到a电源上，电源的输出功率较大
D．R接到b电源上，电源的输出功率较大
答案 BC
解析 电源的效率η＝eq \f(P出,P总)＝eq \f(UI,EI)＝eq \f(R,R＋r)，结合题图，由闭合电路的欧姆定律U＝E－Ir可知，b电源的内阻r较小，R接到b电源上，电源的效率较高，故A错误，B正确．当电阻R与电源组成闭合电路时，电阻R的U－I图线与电源的U－I图线的交点表示工作状态，交点的纵坐标表示电压，横坐标表示电流，两者乘积表示电源的输出功率，由题图可知，R接到a电源上，电压与电流的乘积较大，即电源的输出功率较大，故C正确，D错误．
12.(2020·河北邯郸市模拟)如图11所示，电源电动势为E，内阻为r，R1、R2为定值电阻．调节电阻箱R的阻值，使电压表V的示数增大ΔU，在此过程中( )
图11
A．路端电压增加，增加量一定等于ΔU
B．电阻R2两端的电压减小，减少量一定等于ΔU
C．通过电阻R1的电流增加，增加量一定等于eq \f(ΔU,R1)
D．通过电阻R2的电流减小，减少量一定小于eq \f(ΔU,R2)
答案 CD
解析 电压表V的示数增大ΔU，则电阻R2和电源内阻上的电压之和一定减小ΔU，电阻R2两端的电压减少量一定小于ΔU，通过电阻R2的电流减小量一定小于eq \f(ΔU,R2)；路端电压增加，增加量一定小于ΔU，故A、B错误，D正确．电压表V的示数增大ΔU，即R1两端电压增大ΔU，则通过R1的电流增加，由于R1是定值电阻，所以其电流增加量一定等于eq \f(ΔU,R1)，故C正确．
三、非选择题(本题共5小题，共56分)
13．(10分)(2020·河南许昌市期中)某探究小组利用如图12甲所示的电路图来研究某小灯泡L的电阻、功率随着电流变化的关系．所用仪器为：电流表A1(量程0～10 mA，内阻RA1＝100 Ω)；电流表A2(量程0～0.6 A，内阻RA2约0.5 Ω)；滑动变阻器R0(0～20 Ω，额定电流2 A)；定值电阻R＝200 Ω；电源(电动势E＝3 V，内阻不计)；开关S及导线若干．
(1)根据图甲的测量电路原理图，用笔画线代替导线，在图乙所给的实物图上连线；
图12
(2)该探究小组根据他们在图乙上所连的正确实验电路图，当开关S闭合后，通过调节滑动变阻器R0的阻值，读出电流表A1和电流表A2一一对应的电流值，填写在下列表格中：
请你利用他们测出的数据在图丙中的I2－I1坐标图上画出I2－I1图线；
(3)根据你所画的I2－I1图线可知，随着电流逐渐增大，小灯泡L的阻值逐渐________(填“增大”“减小”或“不变”)；
(4)当电流表A1的读数I1＝6.0 mA时，小灯泡L消耗的电功率为________W．(结果保留两位有效数字)
答案 (1)
(2)
(3)增大
(4)0.75
14．(10分)(2020·山东烟台市一模)某同学在进行“测定金属丝的电阻率”的实验：
图14
(1)如图14甲所示，该同学用螺旋测微器测量金属丝的直径D＝________ mm；
(2)该同学用如图乙所示电路图测量金属丝Rx的电阻，供选择的仪器如下：
①电流表A1(内阻为r)；
②电流表A2；
③滑动变阻器R1(0～1 000 Ω)；
④滑动变阻器R2(0～20 Ω)；
⑤蓄电池(2 V)；
⑥电键S及导线若干．
(3)滑动变阻器应选择________(选填“R1 ”或“R2 ”)；在图丙中按图乙用连线代替导线连接实物图；
(4)闭合电键S ，移动滑动触头至某一位置，记录A1、A2 的读数I1、I2 ，通过调节滑动变阻器，得到多组实验数据；以I2 为纵坐标， I1为横坐标，作出相应图像，如图丁所示．根据I2—I1 图像的斜率k及电流表A1的内阻r，写出金属丝电阻的表达式Rx＝________；
(5)测得金属丝连入电路的长度为L，则金属丝的电阻率ρ＝________(用k、D、L、r表示)．
答案 (1)2.500 (3) R2 见解析图 (4)eq \f(r,k－1) (5)eq \f(πrD2,4Lk－1)
解析 (1)金属丝的直径D＝2 mm＋50.0×0.01 mm＝2.500 mm；
(3)根据电路原理图可知，滑动变阻器是分压式接法，所以滑动变阻器要选择阻值范围较小的R2；
根据电路原理图，实物图连线如图所示；
(4)根据闭合电路的欧姆定律可知金属丝的电阻Rx＝eq \f(I1r,I2－I1)
变形得I2＝(1＋eq \f(r,Rx))I1
所以I2－I1 图像的斜率k＝1＋eq \f(r,Rx)
可得Rx＝eq \f(r,k－1)
(5)根据电阻定律得Rx＝ρeq \f(L,S)
解得ρ＝eq \f(RxS,L)＝eq \f(πrD2,4Lk－1).
15．(14分)(2020·福建南平市一模)某研究性学习小组设计了如图15甲所示的电路来测量电源的电动势E、内阻r及待测电阻Rx的阻值，通过改变滑动变阻器的阻值，记录多组电压表V1、V2及电流表A的读数，并描点作图得到了如图乙所示的a、b两条U－I图线，电表均为理想电表．
图15
(1)由电压表V1与电流表A的示数描绘的U－I图线是图乙中的________(选填“a”或“b”)．
(2)由图乙可得，电源电动势E＝________ V，内阻r＝________ Ω，待测电阻Rx＝________ Ω.(结果均保留两位有效数字)
(3)在滑动变阻器触头滑动的过程中，电压表V1、V2读数变化量分别用ΔU1、ΔU2表示，电源内阻为r，定值电阻为Rx，则eq \f(ΔU1,ΔU2)＝________(用题中物理量符号表示)．
答案 (1)a (2)2.7 0.9 1.8 (3)eq \f(r,Rx＋r)
解析 (1)根据U＝E－Ir可知U2－I图像的斜率应该等于电阻Rx和电源内阻之和，U1－I图像的斜率应该等于电源内阻，可知U2－I图像的斜率较大，U1－I图像的斜率较小，即电压表V1与电流表A的示数描绘的U－I图线是题图乙中的a；
(2)由题图乙可得，电源电动势E＝2.7 V，由图线a可得：r＝eq \f(ΔUa,ΔI)＝eq \f(2.7,3.0) Ω＝0.9 Ω
由图线b可得：Rx＋r＝eq \f(ΔUb,ΔI)＝eq \f(2.7,1.0) Ω＝2.7 Ω
待测电阻Rx＝1.8 Ω；
(3)根据U＝E－Ir可知：
U1＝E－Ir；
U2＝E－I(Rx＋r)
则eq \f(ΔU1,ΔI)＝r
eq \f(ΔU2,ΔI)＝Rx＋r
则eq \f(ΔU1,ΔU2)＝eq \f(r,Rx＋r).
16．(10分)(2019·北京市通州区模拟)为测定电流表内阻，实验中备用的器材如下：
A．电流表(量程0～100 μA)
B．标准电压表(量程0～5 V)
C．电阻箱(阻值范围0～999 Ω)
D．电阻箱(阻值范围0～99 999 Ω)
E．电源(电动势2 V)
F．电源(电动势6 V)
G．滑动变阻器(最大阻值50 Ω，最大电流1.5 A)
H．开关和导线若干
(1)如果采用如图16所示的电路测定电流表A的内阻并且想得到较高的精确度，那么从以上备用器件中，可变电阻R1应选用________，可变电阻R2应选用________，电源应选用________(用字母代号填写)．
图16
(2)如果实验时要进行的步骤有：
a．合上开关K1；
b．合上开关K2；
c．观察R1的阻值是否最大，如果不是，将R1的阻值调到最大；
d．调节R1的阻值，使电流表指针偏转到满刻度；
e．调节R2的阻值，使电流表指针偏转到满刻度的一半；
f．记下R2的阻值．
把以上步骤的字母按实验的合理顺序排列：________.
(3)如果在步骤f中所得R2的阻值为600 Ω，则图中电流表的内阻Rg的测量值为________ Ω.
(4)如果再给出：I.电源(电动势8 V)；J.电源(电动势12 V)，电源应选择________(填选项前的字母)．
答案 (1)D C F (2)cadbef (3)600 (4)I
解析 (1)该实验为半偏法测电流表的内阻．K2闭合前后的两次电路，如果干路电流变化不大，那么就可以认为K2闭合后，电流表半偏时，电流表和电阻箱R2所分的电流各占一半，又因为二者并联，两端的电压相等，自然就可以推出电流表的内阻和电阻箱R2的阻值相等．所以可变电阻R1应适当选择大一些的，R1选用D，电源的选择要保证电流表达到半偏电流，电源选用F.该实验要通过可变电阻R2的阻值来间接反映出电流表的内阻，因此可变电阻R2的选取原则是能读数且尽量和电流表的内阻在同一数量级上，可变电阻R2应选用C.
(2)实验前，将R1 的阻值调到最大；合上开关K1；调节R1的阻值，使电流表指针偏转到满刻度；保持R1的阻值不变，合上开关K2；调节R2的阻值，使电流表指针偏转到满刻度的一半；记下R2的阻值，认为电流表的内阻等于R2的阻值．因此操作顺序为cadbef.
(3)根据(1)中的分析可知，电流表的内阻Rg的测量值，就等于电阻箱R2的阻值，即600 Ω.
(4)在不烧表的前提下，电源电动势要尽可能地大一些，这样可以减小实验误差．因为估算出的电源电动势的最大值是Em＝IgmR1m≈10 V，所以选择I.
17．(12分)(2020·山东日照市4月模拟)某同学要用电阻箱和电压表测量某水果电池组的电动势和内阻，考虑到水果电池组的内阻较大，为了提高实验的精度，需要测量电压表的内阻．实验室中恰好有一块零刻度在中央的双向电压表，该同学便充分利用这块表，设计了如图17甲所示的实验电路，既能实现对该电压表内阻的测量，又能利用该表完成水果电池组电动势和内阻的测量．该同学用到的实验器材有：待测水果电池组(电动势约4 V、内阻约50 Ω)，双向电压表(量程为2 V、内阻约为2 kΩ)，电阻箱(0～9 999 Ω)，滑动变阻器(0～200 Ω)，一个单刀双掷开关及若干导线．
(1)该同学按如图甲所示电路图连线后，首先测量了电压表的内阻．请完善测量电压表内阻的实验步骤：
①将R1的滑动触片滑至最左端，将开关S拨向1位置，将电阻箱阻值调为0；②调节R1的滑动触片，使电压表示数达到满偏U；③保持R1的滑动触片位置不变，调节R2，使电压表的示数达到eq \f(U,3)，读出电阻箱的阻值，记为R0，则电压表的内阻RV＝________.
图17
(2)若测得电压表内阻为2 kΩ，可分析此测量值应________(填“大于”“等于”或“小于”)真实值．
(3)接下来测量电源的电动势和内阻，实验步骤如下：
①将开关S拨至________(填“1”或“2”)位置，将R1的滑片移到最________端，不再移动；
②调节电阻箱的阻值，使电压表的示数达到一合适值，记录电压表的示数和电阻箱的阻值；
③重复第二步，记录多组电压表的示数和对应的电阻箱的阻值．
(4)若将电阻箱与电压表并联后的阻值记录为R，作出eq \f(1,U)－eq \f(1,R)图像，如图乙所示，其中纵轴截距为b，斜率为k，则电动势的表达式为________，内阻的表达式为________．
答案 (1)eq \f(R0,2) (2)大于 (3)2 左 (4)eq \f(1,b) eq \f(k,b)
解析 (1)滑动变阻器接入电路的阻值不变，电压表与电阻箱两端电压不变，电压表示数变为eq \f(1,3)U，则电阻箱电压为eq \f(2,3)U，电阻箱接入电路的阻值等于电压表内阻的2倍，则电压表内阻RV＝eq \f(1,2)R0.
(2)调节电阻箱阻值使电压表示数变为满偏电压的eq \f(1,3)时，电路总电阻变大，电路总电流变小，滑动变阻器滑动触片右侧电阻与电源内阻两端的电压变小，电阻箱与电压表两端总电压变大，当电压表示数变为满偏电压的eq \f(1,3)时，电阻箱两端电压大于电压表满偏电压的eq \f(2,3)，实际上电压表内阻小于eq \f(1,2)R0，则电压表内阻的测量值偏大．
(3)①电源电动势与内阻，应将开关S拨至2位置，将R1的滑动触片移到最左端，不再移动．
(4)由图示电路图可知，在闭合电路中，电源电动势E＝U＋Ir＝U＋eq \f(U,R)r
则eq \f(1,U)＝eq \f(1,E)＋eq \f(r,E)·eq \f(1,R)
由题图乙可知，图像截距b＝eq \f(1,E)
图像斜率k＝eq \f(r,E)
则电源电动势E＝eq \f(1,b)
电源内阻r＝eq \f(k,b).容量
20 000 mA·h
兼容性
所有智能手机
边充边放
否
保护电路
是
输入
DC 5 V 2 A MAX
输出
DC 5 V 0.1 A～2.5 A
尺寸
156*82*22 mm
转化率
0.60
实验次数
1
2
3
4
5
6
A1的读数I1/mA
0
1.0
2.0
4.0
6.0
8.0
A2的读数I2/A
0
0.13
0.20
0.34
0.42
0.48
