12.2根据欧姆定律测量导体的电阻同步练习北师大版初中物理九年级全一册

一、单选题（本大题共10小题，共20.0分）

1. 在“伏安法测电阻”的实验中，下列关于滑动变阻器作用的说法中正确的是

A. 控制电源的电压，以免损坏电压表
B. 改变电阻两端的电压和电路中的电流，实现多次测量
C. 使电压表和电流表的读数更加准确
D. 只能使电阻两端的电压升高，电阻中的电流变大

2. 如图所示是用伏安法测电阻的四个电路图，其中正确的是．

A.  B.
C.  D.

3. 某学生在用伏安法测电阻的实验中，刚一“试触”就发现电流表的指针迅速摆动超过最大刻度，发生这种情况的原因可能是．

A. 电流表的“”“”接线柱接反了
B. 待测电阻的绕线断了
C. 线路接错，误把电压表串联接入电路
D. 电流表量程偏小

4. 在用伏安法测量电阻的实验中，连接电路时，下列需要注意的事项中错误的是．

A. 应使滑动变阻器的滑片移到阻值最大处
B. 应使电流表与待测电阻串联
C. 应将开关断开
D. 应将电压表与滑动变阻器并联

5. 在测量电阻的实验中，下列说法中正确的是

A. 连接电路时，开关闭合
B. 不需要考虑被测电压、电流的大小，选电表的小量程即可
C. 测量时可以测量一组数据，也可测量多组数据
D. 测量定值电阻的阻值时，需要求平均值

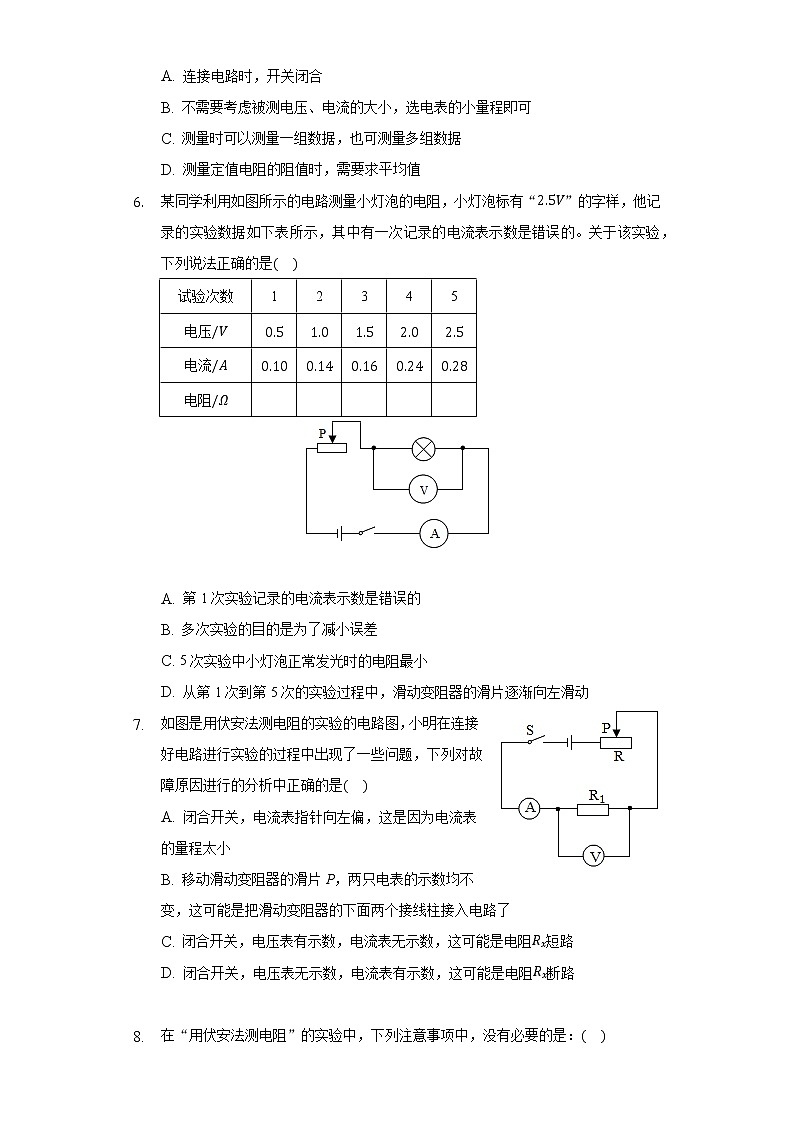

6. 某同学利用如图所示的电路测量小灯泡的电阻，小灯泡标有“”的字样，他记录的实验数据如下表所示，其中有一次记录的电流表示数是错误的。关于该实验，下列说法正确的是

A. 第1次实验记录的电流表示数是错误的
B. 多次实验的目的是为了减小误差
C. 5次实验中小灯泡正常发光时的电阻最小
D. 从第1次到第5次的实验过程中，滑动变阻器的滑片逐渐向左滑动

7. 如图是用伏安法测电阻的实验的电路图，小明在连接好电路进行实验的过程中出现了一些问题，下列对故障原因进行的分析中正确的是

A. 闭合开关，电流表指针向左偏，这是因为电流表的量程太小
B. 移动滑动变阻器的滑片P，两只电表的示数均不变，这可能是把滑动变阻器的下面两个接线柱接入电路了
C. 闭合开关，电压表有示数，电流表无示数，这可能是电阻短路
D. 闭合开关，电压表无示数，电流表有示数，这可能是电阻断路


8. 在“用伏安法测电阻”的实验中，下列注意事项中，没有必要的是：

A. 接电路时，先断开开关
B. 应从电源的正极开始连线，开关应靠近电源的正极
C. 在无法估计被测电阻大小时，电流表、电压表应选用较大的量程
D. 将变阻器连入电路时，滑片应放在变阻器阻值最大的位置上

9. 对于“探究电流跟电阻的关系”和“伏安法测量电阻”这两个实验，下列说法不正确的是

A. 它们都是采用控制变量的研究方法
B. 它们的实验电路在教科书中是相同的
C. 前者多次测量的目的是分析多组数据，得出电流跟电阻的关系
D. 后者多次测量的目的是取电阻的平均值，减小误差

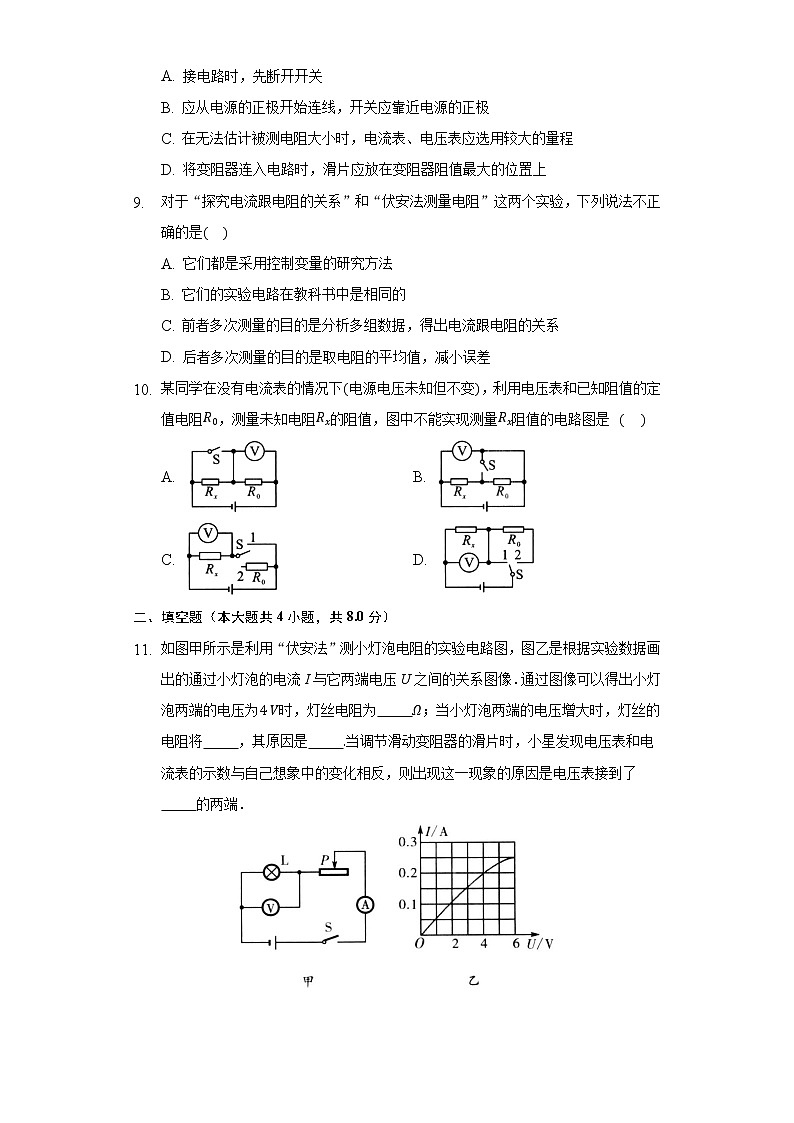

10. 某同学在没有电流表的情况下电源电压未知但不变，利用电压表和已知阻值的定值电阻，测量未知电阻的阻值，图中不能实现测量阻值的电路图是

A.  B.
C.  D.

二、填空题（本大题共4小题，共8.0分）

11. 如图甲所示是利用“伏安法”测小灯泡电阻的实验电路图，图乙是根据实验数据画出的通过小灯泡的电流I与它两端电压U之间的关系图像．通过图像可以得出小灯泡两端的电压为时，灯丝电阻为          ；当小灯泡两端的电压增大时，灯丝的电阻将          ，其原因是          当调节滑动变阻器的滑片时，小星发现电压表和电流表的示数与自己想象中的变化相反，则出现这一现象的原因是电压表接到了          的两端．

12. 用伏安法测未知电阻的实验中，电源电压为，的值在之间，测量时，电压表应选          量程，电流表应选用          量程．
13. 在测量小灯泡电阻的实验中，因缺少电压表，小军利用两个电流表和一个已知阻值为的电阻，同样测出了小灯泡的电阻，原理如图甲所示，小军读出电流表的示数为，电流表的示数如图乙所示，则电阻中的电流为          A，小灯泡L两端的电压为          V，小灯泡电阻为          。

14. 伏安法测电阻的实验中，常采用如图所示的电路，用电压表测量          两端的电压，电流表测量电路中的电流，当移动滑片P时，眼睛主要观察          的示数。实验中用滑动变阻器来改变          ，以便多次测量，这样做的目的是通过求电阻的平均值          。

三、作图题（本大题共2小题，共4.0分）

15. 在下面方框内画出伏安法测小灯泡电阻的电路图。


16. 在“测量小灯泡灯丝电阻”的实验中，小灯泡的额定电压为，正常发光时电阻大约为，有两个规格分别为“”“”的滑动变阻器，电源电压为图甲中已有部分电路连好，请用笔画线代替导线将电路连接完整。

四、实验探究题（本大题共2小题，共12.0分）

17. 小明和小亮手中都拿着一截电炉丝，小明说：“可能我这截电炉丝的电阻较大，因为它比较长．”小亮说：“也可能我这截电炉丝的电阻较大，因为它比较细．”他们决定通过实验来测量各自电炉丝电阻的大小．估计两截电炉丝的电阻都不超过

小明连接的实验电路如图所示，经检查发现有两处错误，请你将这两处错误写出来：

__________________________________________________________________________．

__________________________________________________________________________．

小明改正了电路中的错误，开始实验，闭合开关后，观察到电流表和电压表的示数如下图所示．于是，小明就根据测得的这一组数据算出了他拿的电炉丝的电阻为__________．

小亮在实验中正确连接电路后，先测得4组数据并通过求平均值的办法算出他拿的电炉丝的阻值为你认为他们的测量结果哪个更可靠？为什么？

18. 在测“小灯泡的电阻”的实验中，小灯泡的阻值约为，备有：电流表一个，、两个量程；电压表一个，、两个量程；电源四种，电压分别为、、、；开关一个；导线若干。

为了比较准确地测出小灯泡的阻值，还需要的器材是__________，实现多次测量的目的是____________________；

请在空框内画出实验电路图；

连接电路时，开关应该是__________的；

为了减小电表读数时的误差，要求在几次测量中，电表指针的示数大于量程的三分之二，则电源应选用______V，电压表应选用________量程，电流表应选用________量程；

连接好电路后，闭合开关，发现电流表的指针几乎不偏转，电压表有示数，接近电源电压，你认为该电路故障可能是__________。

五、计算题（本大题共1小题，共8.0分）

19. 用如图所示的电路可以测量一个未知电阻的阻值，其中为待测电阻，R为电阻箱，S为单刀双掷开关，为定值电阻。小明用该电路进行实验，主要步骤有：
    A.把开关S接b点，调节电阻箱，使电流表的示数为I；
    B.读出电阻箱的示数R；
    C.把开关S接a点，读出电流表的示数为I；
    D.根据电路图，连接实物，将电阻箱的阻值调至最大。
    上述步骤的合理顺序是______只需填写序号。
    步骤A中电阻箱调节好后示数为若已知的阻值为，则待测电阻的阻值为______。
    本实验物理思想方法可称为______选填“控制变量法”或“等效替代法”。








六、综合题（本大题共1小题，共10.0分）

20. 干电池内部存在电阻，且用久后其电阻会增大，导致供电电压减小。所以实际干电池可以等效为一个没有电阻的电源和一个电阻串联而成，如图所示。为测出一节旧干电池的电阻约，现有如下器材可供选择：一块电压表量程、一块电流表量程、阻值为的定值电阻、一个开关及导线若干。请合理选择器材，设计一个实验测量出这节旧干电池的电阻
    画出实验电路图；
    写出主要的实验步骤和需要测量的物理量；
    写出干电池的电阻r的数学表达式用已知量和测量量表示。
