初中物理第十三章 电功和电功率五 家庭电路当堂检测题

13.5家庭电路同步练习北师大版初中物理九年级全一册

一、单选题（本大题共10小题，共20.0分）

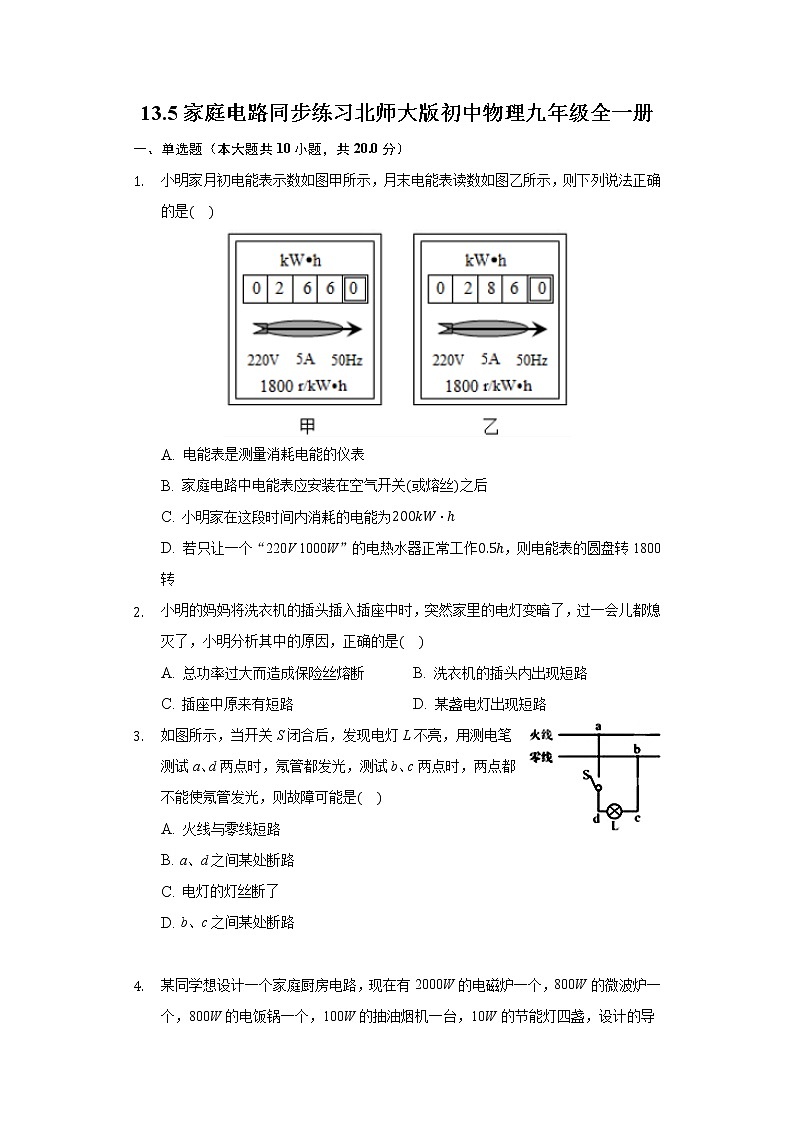

1. 小明家月初电能表示数如图甲所示，月末电能表读数如图乙所示，则下列说法正确的是

A. 电能表是测量消耗电能的仪表
B. 家庭电路中电能表应安装在空气开关或熔丝之后
C. 小明家在这段时间内消耗的电能为
D. 若只让一个“220V 1000W”的电热水器正常工作，则电能表的圆盘转1800转

2. 小明的妈妈将洗衣机的插头插入插座中时，突然家里的电灯变暗了，过一会儿都熄灭了，小明分析其中的原因，正确的是

A. 总功率过大而造成保险丝熔断 B. 洗衣机的插头内出现短路
C. 插座中原来有短路 D. 某盏电灯出现短路

3. 如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试a、d两点时，氖管都发光，测试b、c两点时，两点都不能使氖管发光，则故障可能是

A. 火线与零线短路
B. a、d之间某处断路
C. 电灯的灯丝断了
D. b、c之间某处断路

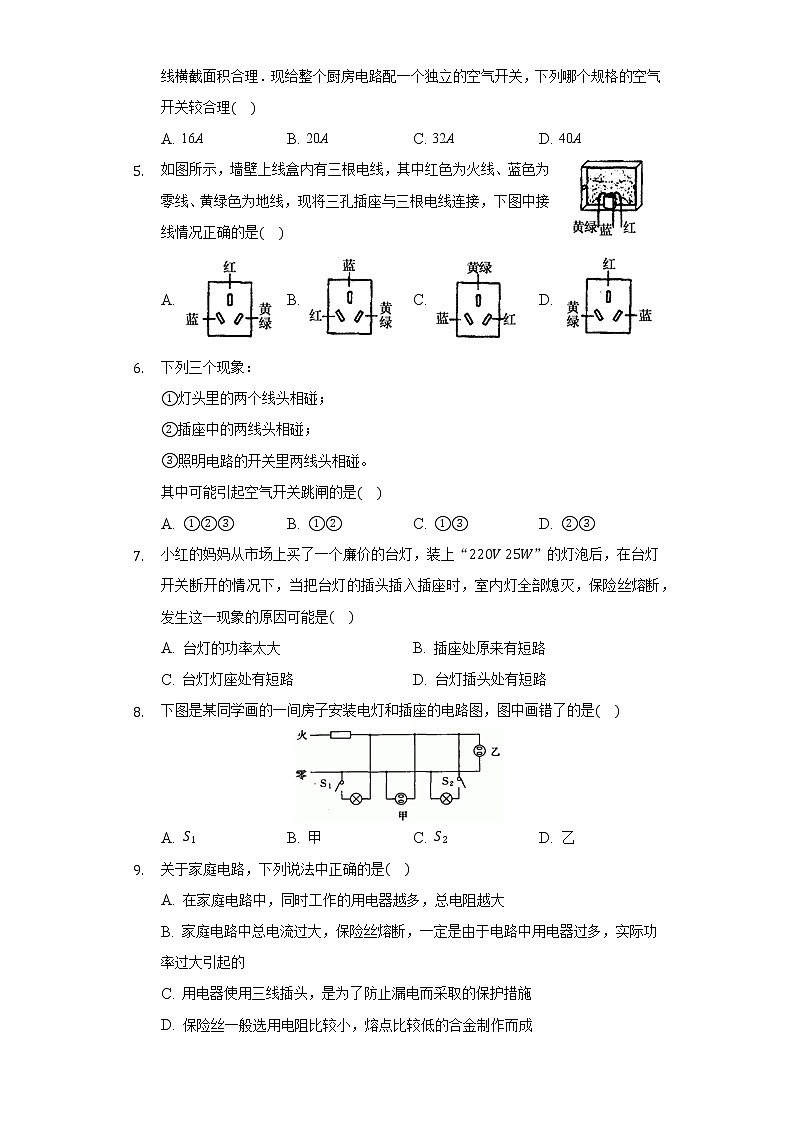

4. 某同学想设计一个家庭厨房电路，现在有2000W的电磁炉一个，800W的微波炉一个，800W的电饭锅一个，100W的抽油烟机一台，10W的节能灯四盏，设计的导线横截面积合理．现给整个厨房电路配一个独立的空气开关，下列哪个规格的空气开关较合理

A. 16A B. 20A C. 32A D. 40A

5. 如图所示，墙壁上线盒内有三根电线，其中红色为火线、蓝色为零线、黄绿色为地线，现将三孔插座与三根电线连接，下图中接线情况正确的是

A.  B.  C.  D.

6. 下列三个现象：
   灯头里的两个线头相碰；
   插座中的两线头相碰；
   照明电路的开关里两线头相碰。
   其中可能引起空气开关跳闸的是

A.  B.  C.  D.

7. 小红的妈妈从市场上买了一个廉价的台灯，装上“”的灯泡后，在台灯开关断开的情况下，当把台灯的插头插入插座时，室内灯全部熄灭，保险丝熔断，发生这一现象的原因可能是

A. 台灯的功率太大 B. 插座处原来有短路
C. 台灯灯座处有短路 D. 台灯插头处有短路

8. 下图是某同学画的一间房子安装电灯和插座的电路图，图中画错了的是

A.  B. 甲 C.  D. 乙

9. 关于家庭电路，下列说法中正确的是

A. 在家庭电路中，同时工作的用电器越多，总电阻越大
B. 家庭电路中总电流过大，保险丝熔断，一定是由于电路中用电器过多，实际功率过大引起的
C. 用电器使用三线插头，是为了防止漏电而采取的保护措施
D. 保险丝一般选用电阻比较小，熔点比较低的合金制作而成

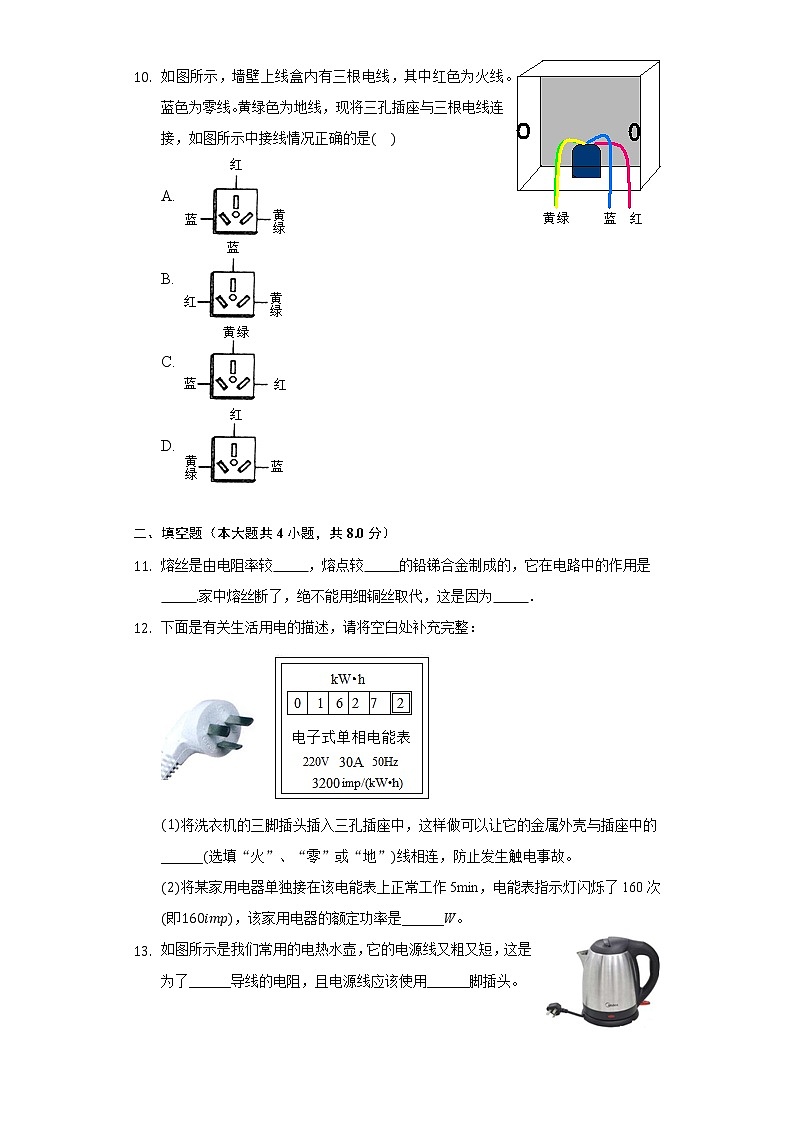

10. 如图所示，墙壁上线盒内有三根电线，其中红色为火线。蓝色为零线。黄绿色为地线，现将三孔插座与三根电线连接，如图所示中接线情况正确的是

A.
B.
C.
D.


二、填空题（本大题共4小题，共8.0分）

11. 熔丝是由电阻率较          ，熔点较          的铅锑合金制成的，它在电路中的作用是          家中熔丝断了，绝不能用细铜丝取代，这是因为          ．
12. 下面是有关生活用电的描述，请将空白处补充完整：

    将洗衣机的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的______选填“火”、“零”或“地”线相连，防止发生触电事故。
    将某家用电器单独接在该电能表上正常工作5min，电能表指示灯闪烁了160次即，该家用电器的额定功率是______W。
13. 如图所示是我们常用的电热水壶，它的电源线又粗又短，这是为了______导线的电阻，且电源线应该使用______脚插头。



14. 某家庭电路如图所示：
    电路中开关______位置接错，灯泡和的连接关系是______；
    改正电路后闭合开关、，灯泡亮，不亮，用试电笔分别测试灯座的两侧接线点，右侧发光，左侧不发光，则故障原因是______。

三、作图题（本大题共2小题，共4.0分）

15. 小明家新购买了插座转换器、其内部简化电路如图所示，当开关S断开时，小夜灯不发光，但USB接口和插座仍能正常使用且互不影响，请在图中将未完成的电路补充完整。

16. 请将图中的开关和电灯正确接入电路；


四、实验探究题（本大题共2小题，共12.0分）

17. 为了防止电路中电流过大，发生危险，电路中常常需要安装保险丝．通常保险丝电阻比较大、熔点比较低，当电路中通过保险丝的电流达到或超过其熔断电流时保险丝就会熔断，从而切断电路．保险丝安装在玻璃管中，称为保险管．

实验室有熔断电流分别为和的两种保险管，保险管上印刷的文字已经模糊不清，但小明知道：熔断电流较大的保险丝，其电阻较小，因此，小明设计了如图甲所示实验电路图，想通过比较它们的电阻大小来区别这两种保险管．

根据图甲电路图，在图乙的实物图中，用笔画线代替导线把电源接入电路．

连接好电路之前，开关应保持________填“闭合”或“断开”．

若想用此电路测出各保险管的具体电阻值，还缺一个实验仪器：____________．

在图甲中，若电压表的读数为，电压表读数如图丙所示，则保险管A两端的电压为________V，保险管B两端的电压为________V．

根据测量数据可知：保险管A的熔断电流为________A．

将这两个保险管并联接入某一电路中，当电路中的电流至少达到________A时，保险管将熔断．

18. 王爽同学在自家盖的房间安装了一盏“220V   100W”的顶灯和一盏“220V 5W”的壁灯。他打算把这两盏灯并联，然后另用一个普通的拉线开关同时来控制两灯。但接完后，他合上开关，拉线开关仍然断开时，发现壁灯已亮、顶灯却很暗。他接着合上拉线开关，结果壁灯灭，顶灯很亮，试画出他错接的电路图。

五、计算题（本大题共2小题，共16.0分）

19. 小亮家铺设电路所用的电线中允许通过的最大电流是他家原有用电器的总功率为，又新买来一台“”的微波炉．在其他用电器全部使用的同时，他又将微波炉接入电路中，不久闻到一股电线烧焦的气味儿．

求此时电路中的总电流．

请你提出一条防止上述现象发生的合理建议．








20. 如图为某种家用电热水器工作电路的简化图。表中为其三种加热模式的相关参数。

该电热水器的插头应接入______孔插座。
若该电热水器按“加热模式1”连续正常工作10min，通过发热电阻的电流是多少？计算结果保留两位小数产生的热量是多少？
若该电热水器连续工作15min，消耗电能，通过计算说明该电热水器采用了哪种加热模式。

六、综合题（本大题共1小题，共10.0分）

21. 如图甲是家用插线板．

在图乙画出插线板内部开关和两插座的连线，并接入家庭电路，要求：插线板上的开关可同时控制两插座的通、断；开关接通时两插座都能提供电压．

把“  ”的电暖气插入插座，在额定电压下工作．

流过电暖气的电流多大？

电暖气的电阻多大？

电暖气多少小时消耗的电能？

电暖气通过导线连到电路，为什么电暖气工作时放出大量热，而与其连接的导线却几乎不发热？

该插线板允许通过最大电流为，通过计算分析，插线板能否让“  ”的电吹风与上述电暖气同时工作？

答案和解析

1.【答案】A


【解析】解：
A、电能表是测量消耗电能的仪表，故A正确；
B、为了预防偷电，家庭电路中电能表应安装在空气开关或熔丝之前，故B错误；
C、小明家在这段时间内消耗的电能，故C错误；
D、表示电路中每消耗的电能，电能表的转盘转过1800r，
只让一个标有“”的电热水器正常工作，其消耗的电能为；
则电能表的转盘转过的圈数：，故D错误。
故选：A。
电能表是测量电功消耗电能的仪表，其单位为；
为了预防偷电，家庭电路中电能表应安装在空气开关或熔丝之前；
利用电能表两次示数差求出消耗的电能，注意电能表最后一位是小数；
知道电热水器的额定功率和通电时间，求出只有热水器正常工作时消耗的电能W，进一步求出电能表转盘转的圈数。
本题考查了电能表的作用和消耗电能的计算，关键是电能表参数含义的理解与掌握。


2.【答案】A


【解析】解：小明的妈妈将洗衣机的插头插入插座中时，突然家里的电灯变暗了，过一会儿都熄灭了，这是由于保险丝熔断造成的，保险丝熔断的原因有两个，即短路和总功率过大，若是短路的情况下，小明的妈妈只要把插头插入插座中，保险丝就熔断了，而不会出现先是电灯变暗了，过一会儿都熄灭了的情况，所以出现该情况的原因是由于将洗衣机接入电路后总功率过大造成的。
故选：A。
室内电灯全部熄灭，表明干路上的保险丝被熔断，是由于电路中的电流过大造成的。而产生电流过大的原因有两个：一是用电器的总功率过大，另一个是发生短路。据上面的知识分析即可判断。
本题考查对家庭电路故障短路的分析判断能力，保险丝烧坏的原因有两个：总功率过大和发生短路。


3.【答案】C


【解析】解：如图，闭合开关后，发现电灯L不亮用测电笔测试时，发现在a、d两处时，氖管都发光，说明a、d都与火线连通；测b、c两点时，氛管都不发光，说明b、c处不与火线连通，则故障可能是c、d之间发生了断路，故选项C符合题意。
故选：C。
在正常情况下，开关闭合后，a、b与火线相通，用测电笔时，应都亮，c、b与零线相通，用测电笔测时，应都不亮，但c点也亮了，说明c与d之间开路。
本题考查了学生利用测电笔排查家庭故障的能力，对测电笔要会安全的使用，学会判断故障所在。


4.【答案】B


【解析】解：家庭所有用电器的总功率；
由公式得，
这些用电器同时工作时，电路中的电流：
，
所选择空气开关允许的最大电流应略大于这一数值，且不宜太大，故只有B选项的20A最合适．
故选B．
知道每一个家用电器的电功率，求出其总功率．再根据家庭电路电压求出其最大电流，空气开关的最大电流应大于这一数值，据此选择．
本题考查功率的计算与大小的比较；关键要明白空气开关的最大电流应略大于所有用电器同时工作时的总电流．


5.【答案】C


【解析】

【分析】
本题考查插座的构造与工作方式，根据左零右火中接地进行 连接。
两孔插座接法：左孔接零线，右孔接火线。
三孔插座接法：上孔接地线，左孔接零线，右孔接火线。
【解答】
插座是三孔插座，上面的一孔接入黄绿色地线，左孔接入蓝色零线，右孔接入红色火线，故C正确，ABD错误。
故选C。

6.【答案】B


【解析】解：灯头里的两个线头分别为火线和零线，因此相碰后会发生短路，会引起空气开关跳闸；
插座中的两线头分别为火线和零线，因此相碰后会发生短路，会引起空气开关跳闸；
开关里两线头分别为火线和控制线，因此相碰后使电路变为通路，因此不会引起空气开关跳闸。
故选：B。
家庭电路在电流过大，会引起家庭电路中保险丝熔断，其原因：短路和总功率过大。
本题考查电路电流过大的原因，属于基础知识，比较简单。


7.【答案】D


【解析】解：A、灯泡额定功率为25W，且台灯开关断开，保险丝熔断不可能是由于台灯的功率过大引起的，故A错误；
B、室内灯泡正常工作，说明原来电路为正常电路，故B错误；
C、台灯开关断开，即使台灯灯座处有短路，保险丝也不会熔断，故C错误；
D、原来室内电灯正常发光，当插头插入时，由于插头处有短路而使保险丝熔断，故D正确。
故选：D。
保险丝被熔断的原因有两个：一是用电器的总功率过大，另一个是发生短路。
本题考查对家庭电路故障短路的分析判断能力，保险丝烧坏的原因有两个：总功率过大和发生短路。


8.【答案】A


【解析】解：根据上面的分析对照，可以判断开关接错，当断开开关时，火线和灯泡还相连，接触灯泡，人会接触火线，容易发生触电事故。
故选：A。
保险丝要接在火线上，不能接在零线上，当保险丝熔断后，能自动切断火线，更安全。
两孔插座的接法：左孔接零线，右孔接火线。
家庭电路中，开关控制灯泡时，火线首先进入开关，然后再进灯泡，零线直接进灯泡。
掌握家庭电路中保险丝、开关、灯泡、两孔插座、三孔插座的正确接法，并且理解这种连接的原因。


9.【答案】C


【解析】解：
A、在导体长度和材料一定时，横截面积越大，电阻越小；家庭电路中用电器都是并联的，同时工作的用电器越多，相当于增大了导体的横截面积，所以总电阻越小，故A说法错误。
B、保险丝熔断是因为电路中电流过大，电流过大可能是短路或总功率过大造成的，故B说法错误。
C、用电器使用三线插头，三孔插座上面的孔接地线，在用电器漏电时，人接触用电器，地线可以把人短路避免触电事故发生，故C说法正确。
D、保险丝一般选择电阻大，熔点低的铅锑合金制成的，故D说法错误。
故选：C。
用电器并联的越多，相当于增加了横截面积，从横截面积和电阻的关系分析。
保险丝熔断是因为电路中电流过大，电流过大是因为短路或总功率过大。
三孔插座接地是为了漏电时起到保护作用。
保险丝一般选择电阻大，熔点低的铅锑合金制成的。
本题考查了保险丝的材料、电阻和横截面积关系、三孔插座作用和保险丝熔断原因，这些都是基础知识，夯实基础知识很重要。


10.【答案】C


【解析】解：插座是三孔插座，上面的一孔接入黄绿色地线，左孔接入蓝色零线，右孔接入红色火线。
故选：C。
三孔插座接法：上孔接地线，左孔接零线，右孔接火线。
本题考查了三孔插座的连接，要记住口诀“左零右火上接地”。


11.【答案】大

 低

当电路中电流过大时自动切断电路

铜丝的电阻小熔点高，不能自动熔断

【解析】熔丝的熔点为，铜丝的熔点为．


12.【答案】地  600


【解析】解：
洗衣机属于金属外壳用电器，将洗衣机的三脚插头插入三孔插座中，使得用电器的金属外壳与插座中的地线相连，这样即使金属外壳带电，电流会通过地线导入大地，防止触电事故的发生；
表示电路中每消耗的电能，电能表的指示灯闪烁3200次。
当电能表的指示灯闪烁160次时，家用电器消耗的电能：
，
用电时间，
该家用电器正常工作时的电功率，即额定功率：
。
。
故答案为：地；。
三孔插座的接法是左零、右火、上接地，三脚插头插入三孔插座时，使得用电器的金属外壳与插座中的地线相连，防止发生触电事故。
表示电路中每消耗的电能，电能表的指示灯闪烁3200次，据此可求当电能表的指示灯闪烁160次时，家用电器消耗的电能，再利用求出该家用电器正常工作时的电功率额定功率。
本题考查三孔插座和三脚插头的连接、消耗电能和电功率的计算，明白电能表相关参数的含义是解题的关键。


13.【答案】减小  三


【解析】解：电热水壶的电源线又粗又短，即横截面积大，长度短，这样能减小导线的电阻，同等情况下导线产生的热量少，不易引发火灾；
电热水壶具有金属外壳，其外壳要接地，所以电源线应该使用三脚插头。
故答案为：减小；三。
导体的电阻大小与导体的长度、横截面积和材料有关；有金属外壳的用电器，其外壳要接地。
本题考查了影响电阻大小的因素、安全用电的常识，属于基础题。


14.【答案】  并联  灯泡断路


【解析】解：为了用电的安全，开关要接在火线与用电器之间，所以电路中开关位置接错；灯泡和的连接关系是并联的；
改正电路后闭合开关、，灯泡亮，不亮，这说明所在的支路出现了断路现象，用试电笔分别测试灯座的两侧接线点，右侧发光，左侧不发光，则故障原因是灯泡断路。
故答案为：；并联；灯泡断路
家庭电路中的用电器是并联的，开关要接在火线与用电器之间；
测电笔在使用时，应将笔尖接触导线，手接触笔尾的金属体，这样就可以形成回路，如果直接或间接接触火线，氖管会发光。
本题考查了家庭电路故障的分析、家庭电路的连接方式，属于基础题。


15.【答案】解：由题意可知，插座、USB接口与小夜灯互不影响，所以插座、USB接口与小夜灯并联；
三孔插座：左零右火中接地；
开关控制小夜灯，开关与小夜灯串联，如图所示：



【解析】家庭电路中用电器是并联的，工作时互不影响；
干路开关控制整个电路；支路开关控制所在支路；为单独控制小夜灯的开关，则应与小夜灯串联；
灯泡的接法：火线首先过开关，再接入灯泡，零线直接接入灯泡。
本题考查了家庭电路的中灯泡、开关、插座的接法，以及并联电路的特点，要熟练掌握。


16.【答案】解：
开关控制螺口灯泡时，火线首先进入开关，然后进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，如图所示：



【解析】家庭电路中，开关控制螺口灯泡时，火线首先过开关，然后进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上；在断开开关时，能切断火线，更换灯泡更安全。
本题考查了家庭电路中开关和灯泡的连接方法，属于基础题。


17.【答案】如图所示

断开  电流表

【解析】略


18.【答案】解：
由题知，闭合开关，拉线开关仍然断开时，发现壁灯已亮、顶灯却很暗。说明此时壁灯、顶灯串联，因为两灯的额定功率相差较大，则可知，5W的壁灯电阻明显较大，所以串联时分压大，再根据可得，5W的壁灯发光明显，而100W的顶灯因实际功率太小较暗；
接着闭合拉线开关，结果壁灯灭，顶灯很亮，此时壁灯被短路，电路中只有顶灯、很亮；
可见，王爽是将壁灯和顶灯串联，并且将开关与壁灯并联，如图所示：



【解析】顶灯和壁灯的额定电压相同、额定功率不同，灯丝的电阻不同，当两灯并联在电路中时，额定功率较大的灯亮；当两灯串联在电路中时，额定功率较小的灯亮，据此分析错接的原因，并画出错接的电路图。
懂题意，判断出那种情况发生短路，那种情况是串联是解决该题的关键。


19.【答案】解：
电路总功率，此时电路中的总电流：所以，此时电路中的总电流为．

为避免烧坏电线，应该更换允许通过电流大于的导线．合理即可

【解析】见答案


20.【答案】三


【解析】解：该电热水器的插头应接入三孔插座，原因是当热水器万一漏电时，电流可通过接地线流入大地，避免触电危险；
根据可得，“加热模式1”正常工作时通过发热电阻的电流：，
电热水器通过电热丝所做的功全部转化为内能，连续正常工作10min产生的热量：
；
此时电热水器的功率：，
，故采用了“加热模式3”。
答：三；
若该电热水器按“加热模式1”连续正常工作10min，通过发热电阻的电流约为，产生的热量是；
该电热水器采用了“加热模式3”。
三孔插座中多出的一个孔是用来接地线的；当金属外壳的用电器漏电时，会使外壳带电，若接上地线，即便漏电，电流也就通过地线，流入大地，防止触电事故的发生；
根据求出“加热模式1”正常工作时通过发热电阻的电流，再根据求出产生的热量；
根据求出电热水器的功率，比较“加热模式1”和“加热模式2”的功率即可判断采用了哪种加热模式。
本题考查了安全用电和电功率公式、电功公式的灵活应用，会通过比较电热水器的功率判断加热模式是关键。


21.【答案】如答图所示．

流过电暖气的电流为．
电暖气的电阻．
电暖气2小时消耗的电能．
虽然导线和电暖气串联，电流相等，但是电暖气的电阻远远大于导线电阻，由焦耳定律可知，相同时间内，电暖气工作时放出大量的热，而与其连接的导线却几乎不发热．
可以让电吹风和电暖气同时工作．


【解析】电灯接线操作的基本要求是：“火线零线并排走，零线直接进灯头，火线接在开关上，通过开关进灯头”；插座的接线方法是“左零右火”，三孔插座还要求“上接地”，如果电路中有熔丝，则要将熔丝接到火线上．
利用、、分别求出额定电压下的电流、电阻和消耗电能的时间；利用焦耳定律解释导线不热的原因．
根据并联电路电流特点对电路电流分析可得出，加入电吹风后总电流与插线板最大允许电流对比，判断能否让“”的电吹风与上述电暖气同时工作．
