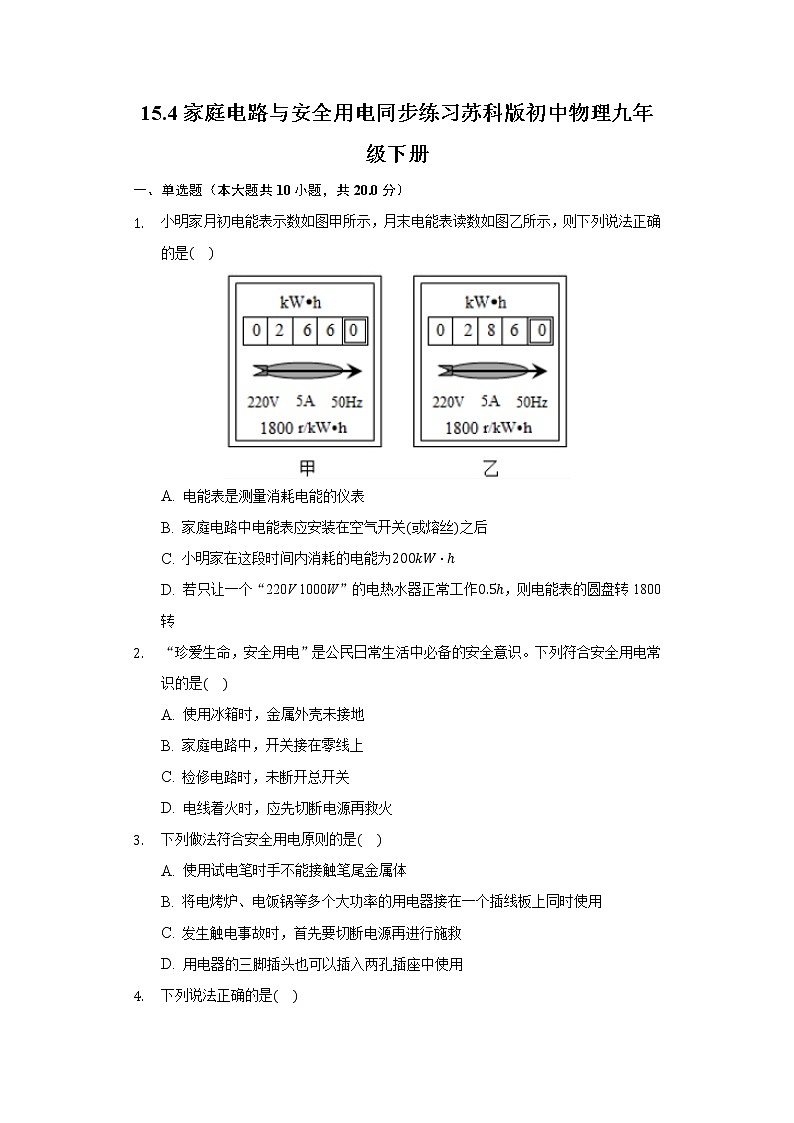

15.4家庭电路与安全用电同步练习苏科版初中物理九年级下册
一、单选题（本大题共10小题，共20.0分）
1. 小明家月初电能表示数如图甲所示，月末电能表读数如图乙所示，则下列说法正确的是(    )
A. 电能表是测量消耗电能的仪表
B. 家庭电路中电能表应安装在空气开关(或熔丝)之后
C. 小明家在这段时间内消耗的电能为200kW⋅h
D. 若只让一个“220V 1000W”的电热水器正常工作0.5h，则电能表的圆盘转1800转
2. “珍爱生命，安全用电”是公民日常生活中必备的安全意识。下列符合安全用电常识的是(    )
A. 使用冰箱时，金属外壳未接地
B. 家庭电路中，开关接在零线上
C. 检修电路时，未断开总开关
D. 电线着火时，应先切断电源再救火
3. 下列做法符合安全用电原则的是(    )
A. 使用试电笔时手不能接触笔尾金属体
B. 将电烤炉、电饭锅等多个大功率的用电器接在一个插线板上同时使用
C. 发生触电事故时，首先要切断电源再进行施救
D. 用电器的三脚插头也可以插入两孔插座中使用

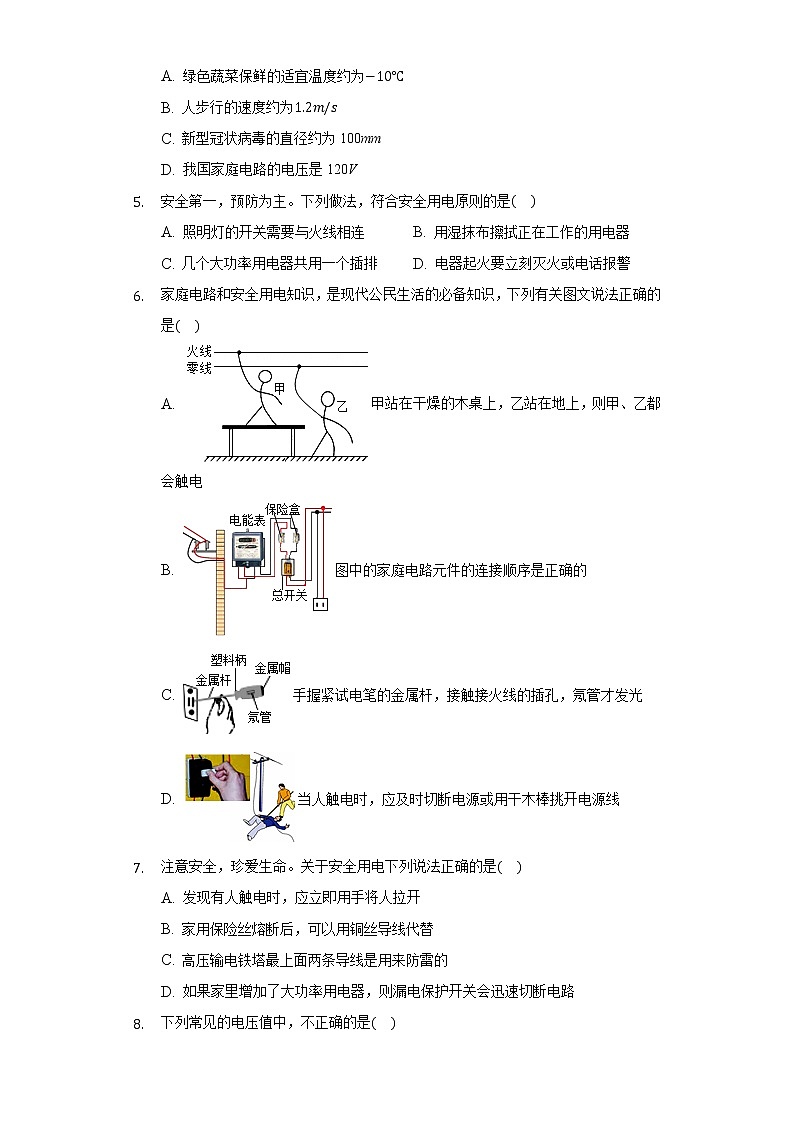

4. 下列说法正确的是(    )
A. 绿色蔬菜保鲜的适宜温度约为−10℃
B. 人步行的速度约为1.2m/s
C. 新型冠状病毒的直径约为100mm
D. 我国家庭电路的电压是120V
5. 安全第一，预防为主。下列做法，符合安全用电原则的是(    )
A. 照明灯的开关需要与火线相连 B. 用湿抹布擦拭正在工作的用电器
C. 几个大功率用电器共用一个插排 D. 电器起火要立刻灭火或电话报警
6. 家庭电路和安全用电知识，是现代公民生活的必备知识，下列有关图文说法正确的是(    )
A. 甲站在干燥的木桌上，乙站在地上，则甲、乙都会触电
B. 图中的家庭电路元件的连接顺序是正确的
C. 手握紧试电笔的金属杆，接触接火线的插孔，氖管才发光
D. 当人触电时，应及时切断电源或用干木棒挑开电源线
7. 注意安全，珍爱生命。关于安全用电下列说法正确的是(    )
A. 发现有人触电时，应立即用手将人拉开
B. 家用保险丝熔断后，可以用铜丝导线代替
C. 高压输电铁塔最上面两条导线是用来防雷的
D. 如果家里增加了大功率用电器，则漏电保护开关会迅速切断电路

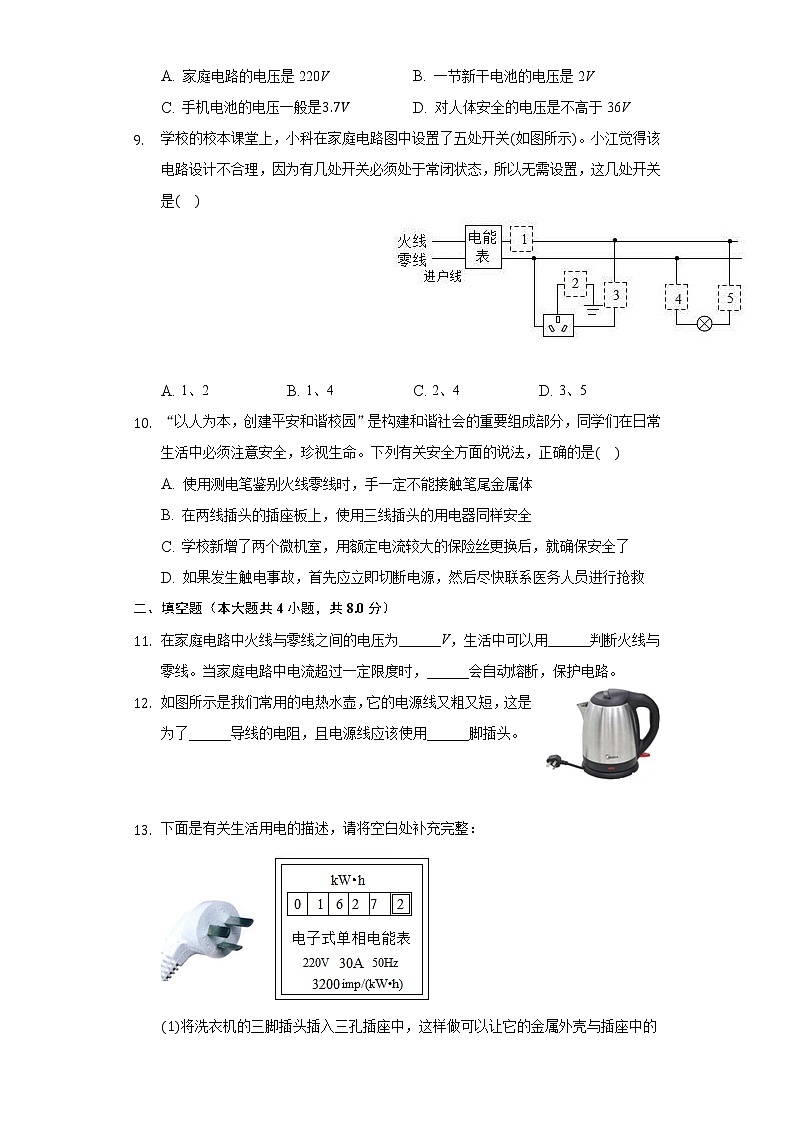

8. 下列常见的电压值中，不正确的是(    )
A. 家庭电路的电压是220V B. 一节新干电池的电压是2V
C. 手机电池的电压一般是3.7V D. 对人体安全的电压是不高于36V
9. 学校的校本课堂上，小科在家庭电路图中设置了五处开关(如图所示)。小江觉得该电路设计不合理，因为有几处开关必须处于常闭状态，所以无需设置，这几处开关是(    )

A. 1、2 B. 1、4 C. 2、4 D. 3、5
10. “以人为本，创建平安和谐校园”是构建和谐社会的重要组成部分，同学们在日常生活中必须注意安全，珍视生命。下列有关安全方面的说法，正确的是(    )
A. 使用测电笔鉴别火线零线时，手一定不能接触笔尾金属体
B. 在两线插头的插座板上，使用三线插头的用电器同样安全
C. 学校新增了两个微机室，用额定电流较大的保险丝更换后，就确保安全了
D. 如果发生触电事故，首先应立即切断电源，然后尽快联系医务人员进行抢救
二、填空题（本大题共4小题，共8.0分）
11. 在家庭电路中火线与零线之间的电压为______V，生活中可以用______判断火线与零线。当家庭电路中电流超过一定限度时，______会自动熔断，保护电路。
12. 如图所示是我们常用的电热水壶，它的电源线又粗又短，这是为了______导线的电阻，且电源线应该使用______脚插头。



13. 下面是有关生活用电的描述，请将空白处补充完整：

(1)将洗衣机的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的______(选填“火”、“零”或“地”)线相连，防止发生触电事故。
(2)将某家用电器单独接在该电能表上正常工作5min，电能表指示灯闪烁了160次(即160imp)，该家用电器的额定功率是______W。
14. 如图所示，电热水壶应使用三脚插头，插头上标有E的导线应该与电水壶的______相连，若该电水壶正常工作时电流为5A，则电热水壶的电阻为______Ω。用电水壶烧水时，若不慎有水溅入旁边的插座里，可能导致电路______，使空气开关跳闸。

三、作图题（本大题共2小题，共4.0分）
15. 小明家新购买了插座转换器、其内部简化电路如图所示，当开关S断开时，小夜灯不发光，但USB接口和插座仍能正常使用且互不影响，请在图中将未完成的电路补充完整。








16. 请将图中的开关和电灯正确接入电路；










四、实验探究题（本大题共2小题，共12.0分）
17. 认识短路的危害【设计实验】
目的：认识短路的危害
器材：低压电源(直流6V)、开关、额定电流为1A的保险丝、额定电压为6V的灯泡、
导线、电流表(演示电流表，0～5A档)
【进行实验】
(1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路。
(2)当开关闭合时，灯泡______(填“发光”或“不发光”)，电流表______(填“有”或“无”)示数。
(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到______
A.电流表的指针迅速摆动较大的幅度，保险丝也随即熔断
B.电流表的指针无示数，保险丝不会熔断
C.电流表读数稳定不变，灯泡正常发光
D.电流表读数稳定不变，灯泡不亮
【分析论证】
B、D间接入铜丝时，灯泡被短路。根据欧姆定律知道，闭合开关的瞬间，线路中的电流______，通过保险丝和导线的电流______，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成______比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的______效应。

18. 为了防止电路中电流过大，发生危险，电路中常常需要安装保险丝.保险丝安装在玻璃管中，称为保险管.实验室有熔断电流分别为1A和4A的两种保险管，保险管上印刷的文字已经模糊不清，但小明知道：熔断电流较大的保险丝，其电阻较小。因此，小明设计了如图甲所示电路图，想通过比较它们的电阻大小来区别这两种保险管。

(1)根据图甲所示的电路图，在图乙的实物图中，用笔代替导线把电源接入电路。
(2)连接好电路之前，开关应保持________(选填“闭合”或“断开”)；如图甲所示的滑动变阻器的滑片应处于最________端(选填“左”或“右”)。
(3)若想用此电路测出各保险管的具体电阻值，还缺一实验仪器：________。
(4)在图甲中，若电压表V2的读数为2.7V，电压表V1读数如图丙所示，则保险管A两端的电压为________V，保险管B两端的电压为________V。
(5)根据测量数据可知：保险管A的熔断电流为________A；当电路中的保险丝被熔断了，________(选填“能”或“不能”)用铜丝取代。
五、计算题（本大题共2小题，共16.0分）
19. 现代家庭电气化程度越来越高，用电安全是一个十分突出的问题，下表提供了一组人体电阻数据，如图所示，用电器R接在电压为220 V的电源上时，消耗电功率是1100 W，电路中还有额定电流为10 A的保险丝。则：
测量项目
完全干燥时
出汗或潮湿时
手与手之间电阻
200 kΩ
5 kΩ
手与脚之间电阻
300 kΩ
8.8 kΩ
手与塑料鞋底之间电阻
8000 kΩ
10 kΩ

(1)只有用电器R接入电路时，通过保险丝的电流为____________A。
(2)一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是____________A(上表电阻数据适用此人)。
(3)保险丝不会“救”人命的原因是___________________________________________________________________________________________________________________。







20. 阅读下面某同学日记，指出其中三个不符合安全用电要求的做法．
充实的一天
        今天家里进行了大扫除．妈妈用湿抹布把正在发光的灯泡擦得干干净净，然后湿着手顺便关了开关．妈妈担心冰箱上落灰尘，给冰箱加上了厚厚的防尘布．
        爸爸负责清理家里的电器，他先断开开关，把家里坏掉的用电器都换掉．插电冰箱的插头时，插头无法插入两孔插座便掰断了中间的那根，顺利的将插头插入了多个大功率用电器都在使用的插排．妈妈觉得空调应该清理一下，爸爸就直接拿起清洗剂喷在了正在工作的空调上．
        我看到电蚊香一直开着就把它直接拔掉了，电蚊香的电线有些地方的绝缘层破掉了，我用绝缘胶布把破损部分包了起来．
      啊，真是美妙而充实的一天！
     ① ______ ．
     ② ______ ．
     ③ ______ ．







六、综合题（本大题共1小题，共10.0分）
21. 阅读短文，回答问题：
电饼铛产品说明书
产品特点：上下铛可同时加热，下铛也可单独加热，加工食品时可根据用户需要双面或单面烙制。产品有低锅沿，高锅沿。低锅沿适合烙制大饼；高锅沿适合烙制水煎包。
安装须知：额定电压220V，工作电压可在额定电压基础上±10%浮动。使用前须将锅体外壳通过导线接地.应配备保险装置和漏电保护器，选用相匹配的导线按要求电压接通电源。
注意事项：搬运应轻抬轻放，以免损坏内部电器元件。不使用时，除关掉机上开关外，还需断开总电源，以免意外发生.保持铛体和机箱清洁，以免降低电器绝缘性能，严禁用水冲刷。
(1)在用电高峰时，实际电压为210V，该电饼铛______ (能/不能)使用。
(2)使用前，须将锅体外壳接地是为了防止______ 时发生触电事故。
(3)电饼铛受潮有微量漏电时，可通电加热五分钟以上进行排除，其道理是利用______ 。
(4)电饼铛通电后不热的原因可能是______ (填字母)
A.电路中保险丝太粗，保险丝熔断
B.电路断路
C.发热体电阻小，产生热量少
答案和解析
1.【答案】A

【解析】解：
A、电能表是测量消耗电能的仪表，故A正确；
B、为了预防偷电，家庭电路中电能表应安装在空气开关(或熔丝)之前，故B错误；
C、小明家在这段时间内消耗的电能W=286.0kW⋅h−266.0kW⋅h=20kW⋅h，故C错误；
D、1800r/(kW⋅h)表示电路中每消耗1kW⋅h的电能，电能表的转盘转过1800r，
只让一个标有“220V 1000W”的电热水器正常工作0.5min，其消耗的电能为W=Pt=lkW×0.5h=0.5kW⋅h；
则电能表的转盘转过的圈数：n=0.5kW⋅h×1800r/(kW⋅h)=900r，故D错误。
故选：A。
(1)电能表是测量电功(消耗电能)的仪表，其单位为kW⋅h；
(2)为了预防偷电，家庭电路中电能表应安装在空气开关(或熔丝)之前；
(3)利用电能表两次示数差求出消耗的电能，注意电能表最后一位是小数；
(4)知道电热水器的额定功率和通电时间，求出只有热水器正常工作0.5h时消耗的电能W，进一步求出电能表转盘转的圈数。
本题考查了电能表的作用和消耗电能的计算，关键是电能表参数含义的理解与掌握。

2.【答案】D

【解析】解：A、家用电器的金属外壳接地是以防外壳带电危及人身安全，故A错误；
B、家庭电路中，开关接在火线上，以防触电，故B错误；
C、为避免发生触电事故，检修电路及更换元件时，一定断开总开关，故C错误；
D、电线着火时，应先切断电源再救火，故D正确。
故选：D。
(1)当人体直接或间接接触火线并形成电流通路的时候，就会有电流流过人体，从而造成触电；
(2)家庭电路中，开关接在火线上；
(3)检修电路及更换元件时，应在停电的情况下工作，不能带电工作；
(4)发现电线着火时，首先要切断电源，再采取救火措施。
本题考查的是日常生活中的一些安全用电常识，安全用电的原则：不接触低压带电体，不靠近高压带电体。值得注意的是：本来不带电的物体带了电；本来不导电的物体导电了。

3.【答案】C

【解析】解：A、使用试电笔时，手必须接触笔尾金属体才能构成通路，试电笔接触火线时氖管才能发光，故A不符合安全用电原则；
B、家庭电路中各用电器是并联的，一个插座上同时使用多个大功率用电器，会造成干路电流过大，容易引起火灾，故B不符合安全用电原则；
C、发生触电事故时，应该首先切断电源，然后再进行其他的救护措施，故C符合安全用电原则；
D、家用电器金属外壳相连接的是地线，这样即使金属外壳带电，电流会通过地线导入大地，防止造成触电事故的发生，不能用两孔插座替代，故D不符合安全用电原则。
故选：C。
(1)使用试电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能在接触火线时氖管发光；
(2)家庭电路中各用电器是并联的，一个插座上同时使用多个大功率用电器，会造成干路电流过大，引起火灾；
(3)发现有人触电或电引起的火灾，首先切断电源，再实行救援措施；
(4)三孔插座的接法：上面的孔接地线，左孔接零线，右孔接火线。上孔接地线是为了金属外壳的用电器的金属外壳接地，避免金属外壳的用电器漏电时，发生触电事故。
本题考查了学生对安全用电知识的了解与掌握，平时学习时多了解、多积累，加强安全意识，不能违反。

4.【答案】B

【解析】解：A、绿色蔬菜保鲜的适宜温度约为5℃，故A错误；
B、人步行的速度约为1.2m/s，符合实际，故B正确；
C、新型冠状病毒的直径约为10−10m，故C错误；
D、我国家庭电路的电压是220V，故D错误。
故选：B。
首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。

5.【答案】A

【解析】解：
A、家庭电路中，开关要接在火线上，且要与灯泡串联；故A正确；
B、生活中的水是导体，用湿布擦拭正在工作的用电器有触电的危险，故B错误；
C、电路中电流过大的原因有两个：一是短路；二是家中使用用电器的总功率过大；故大功率用电器同时使用时，将会使电路中的电流过大，引起火灾，故C错误；
D、发生电器火灾时，电话报警会耽误时间，应迅速断开开关，切断电源，再进行灭火和报警，故D错误。
故选：A。
(1)控制照明灯泡的开关应该与火线相连，这样符合安全用电的原则；
(2)生活中的水是导体，用湿的物体接触工作中的用电器是很危险的；
(3)电路中电流过大的原因有两个：一是短路；二是电路中使用用电器的总功率过大；
(4)发现有人触电或电引起的火灾，首先切断电源，再实行救援措施。
本题考查了安全用电的常识，属于基础知识在日常生活中一定要养成安全用电的习惯。

6.【答案】D

【解析】解：
A、甲站在干燥的木桌上一只手接触到火线，无法形成电流的通路，故不会发生触电；乙站在地上一只手接触到零线，零线与大地之间没有电压，因此没有电流通过人体，不会发生触电，故A错误；
B、电能表测量整个家庭消耗电能的多少，一定安装在最前面；总开关控制整个电路，为了检修电路的安全，要安装在电能表的后面；电路中电流过大会熔断保险丝，为了保证更换保险丝时的人身安全，保险装置安装在总开关的后面，故B错误；
C、常用试电笔辨别火线和零线，使用试电笔时，手要接触试电笔尾部的金属体，不能接触金属笔杆，故C错误；
D、发生触电事故时，应及时切断电源或用干木棒挑开电源线，故D正确。
故选：D。
(1)触电的实质是当有一定大小的电流通过人体，就会引起人体触电；
(2)电能表是测量家庭消耗电能多少的仪表，也防止一些人偷电，一定安装在家庭电路的最前端，并且在总开关的前面；检修电路时要断开开关，在电能表的后面要接入总开关；保险装置里面的保险丝能在电路电流过大时，能自动切断电源。为了方便更换保险丝，保险装置一定要安装在总开关的后面；
(3)试电笔的使用方法：使用试电笔时，手要接触试电笔尾部的金属体，笔尖接触电线，氖管发光表明接触的是火线，不发光是零线；
(4)发现有人触电，首先要切断电源，使触电者尽快脱离电源，然后根据具体情况，进行相应的救治。
此题考查了安全用电常识和家庭电路的连接，属于基本技能的考查，难度不大。

7.【答案】C

【解析】解：A、当发现触电时，应立刻断开电源或用绝缘体将带电体与人体分开，故A错误；
B、保险丝熔断后不能用铜丝代替，因为铜的熔点很高，在电路中电流过大时，铜丝不能自动熔断，不能起到保险的作用，故B错误；
C、高压输电铁塔最上面的两条导线是用来防雷的，防止闪电带来更大的危害，故C正确；
D、漏电保护器一般是在电路发生对地漏电现象时才会自动跳闸，而电路中总功率过大会导致空气开关跳闸，而不是漏电保护器，故D错误。
故选：C。
(1)发现触电时，应立即断开电源；
(2)熔丝熔断后千万不能用铜丝代替，因为铜的熔点很高，在电路中电流过大时，铜丝不能自动熔断，不能起到保险的作用；
(3)高的建筑物需要采取防雷措施；
(4)漏电保护器一般是在电路发生对地漏电现象时，即火线与零线上的电流不相等时才会自动跳闸，而电路中总功率过大会或发生火线零线之间短路时，导致空气开关跳闸。
本题考查了安全用电的常识，属于基础知识在日常生活中一定要养成安全用电的习惯。

8.【答案】B

【解析】解：A、我国家庭电路的电压是220V，故A正确；
B、一只蓄电池的电压为2V，故B错误；
C、手机电池的电压一般是3.7V，故C正确；
D、人体的安全电压是不高于36V，故D正确。
故选：B。
要解答此题需掌握生活中常见的电压数值
此题考查了电池电压、对人体的安全电压和家庭电路电压，要记清，特别是对人体安全的电压是不高于36V。

9.【答案】C

【解析】解：在家庭电路中，电路的总开关应该接在干路中，在电能表之后，故1合理；
三孔插座中，中间的孔接地，不要开关控制，故2是不合理的；
三孔插座的右孔接的是火线，开关3控制的是火线，故3合理；
控制灯泡的开关应该接在火线和灯泡之间，不能接在零线与灯泡之间，故4不合理，5合理。
综上所述，无需设置的是2、4。
故选：C。
在家庭电路中，总开关要接在电能表之后；三孔插座的上孔要接地；为了用电的安全，开关应该接在火线和所控制的用电器之间；据此分析。
本题考查了家庭电路的连接方法，为了用电安全，开关必须要控制火线，当开关断开时，用电器不带电。

10.【答案】D

【解析】解：A、在使用测电笔时，应用手接触笔尾的金属体，用笔尖接触导线，当测电笔的氖管发光，则说明接触的是火线，当氖管不亮时，说明接触的是零线。故A错误；
B、使用三脚插头和三孔插座，可以把用电器金属外壳与大地相连，如果用在两线插头的插排，去掉一个脚，一旦漏电，人碰到用电器外壳，会触电，故B错误；
C、选择保险丝时，应要使熔丝的额定电流略小于或等于电路中的最大正常工作电流，故C错误；
D、发生触电事故，用手拉不安全，报警时间来不及，切断电源是首先要做的，故D正确。
故选：D。
解答本题须知道：
(1)使用测电笔时，应让手与笔尾的金属体接触，才是正确的，当氖管发光时，说明是接触的是火线；
(2)对于金属外壳的家用电器，金属外壳一定接地，防止外壳漏电，发生触电事故；
(3)熔丝顾名思义就是能熔断的金属丝，将它串联在电路中，当电路中有过大电流通过时，熔丝发热自动熔断，切断电路，从而起到保护电路的作用；
(4)发现有人触电或电引起的火灾，首先切断电源，再实行救援措施。
要求掌握测电笔的使用方法、触电急救方法、保险丝的选择原则、三脚插头的使用原理，是基础题。

11.【答案】220  试电笔  保险丝

【解析】解：家庭照明电路的电压是220V。
生活中用试电笔辨别火线和零线，正确使用试电笔：手接触笔尾金属体，笔尖接触导线，氖管发光，导线是火线；氖管不发光的是零线。手千万不要接触笔尖金属体。
保险丝的作用：在电路中电流过大时，产生的电热过多，达到保险丝的熔点，保险丝熔断，切断电路。
故答案为：220V；试电笔；保险丝。
家庭电路中火线和零线之间的电压是220V.生活中用试电笔辨别火线和零线；保险丝的作用：在电路中电流过大时，产生的电热过多，达到保险丝的熔点，保险丝熔断，切断电路。
掌握测电笔的正确使用。记住家庭电路电压是220V，有时家庭电路电压是个隐含条件，注意挖掘。

12.【答案】减小  三

【解析】解：电热水壶的电源线又粗又短，即横截面积大，长度短，这样能减小导线的电阻，同等情况下导线产生的热量少，不易引发火灾；
电热水壶具有金属外壳，其外壳要接地，所以电源线应该使用三脚插头。
故答案为：减小；三。
导体的电阻大小与导体的长度、横截面积和材料有关；有金属外壳的用电器，其外壳要接地。
本题考查了影响电阻大小的因素、安全用电的常识，属于基础题。

13.【答案】地  600

【解析】解：
(1)洗衣机属于金属外壳用电器，将洗衣机的三脚插头插入三孔插座中，使得用电器的金属外壳与插座中的地线相连，这样即使金属外壳带电，电流会通过地线导入大地，防止触电事故的发生；
(2)3200imp/(kW⋅h)表示电路中每消耗1kW⋅h的电能，电能表的指示灯闪烁3200次。
当电能表的指示灯闪烁160次时，家用电器消耗的电能：
W=1603200kW⋅h=0.05kW⋅h，
用电时间t=5min=560h，
该家用电器正常工作时的电功率，即额定功率：
P=Wt=0.05kW⋅h560h=0.6kW=600。
=0.6kW=600W。
故答案为：(1)地；(2)600。
(1)三孔插座的接法是左零、右火、上接地，三脚插头插入三孔插座时，使得用电器的金属外壳与插座中的地线相连，防止发生触电事故。
(2)3200imp/(kW⋅h)表示电路中每消耗1kW⋅h的电能，电能表的指示灯闪烁3200次，据此可求当电能表的指示灯闪烁160次时，家用电器消耗的电能，再利用P=Wt求出该家用电器正常工作时的电功率(额定功率)。
本题考查三孔插座和三脚插头的连接、消耗电能和电功率的计算，明白电能表相关参数的含义是解题的关键。

14.【答案】外壳  44  短路

【解析】解：电热水壶有金属外壳，要使用三脚插头及与之配套的三孔插痤，让金属外壳接地以防止用电器漏电后，导致金属外壳带电而发生触电事故；三脚插头上标“E”的导线应该与电水壶的外壳相连。
由I=UR得，电热水壶的电阻：
R=UI=220V5A=44Ω。
若不慎有水溅入旁边的插座里，会造成电路短路，电路电流过大，使空气开关跳闸。
故答案为：外壳；44；短路。
(1)为了安全，用电器的金属外壳必须接地。
(2)家庭电路的电压为220V，根据欧姆定律I=UR计算电热水壶的电阻。
(3)空气开关跳闸是因为电路中电流过大，家庭电路中电流过大的原因：短路和总功率过大。
本题考查了三孔插座的使用方法、家庭电路电流过大的原因，以及欧姆定律的应用，综合题，难度不大。

15.【答案】解：由题意可知，插座、USB接口与小夜灯互不影响，所以插座、USB接口与小夜灯并联；
三孔插座：左零右火中接地；
开关S1控制小夜灯，开关S1与小夜灯串联，如图所示：


【解析】①家庭电路中用电器是并联的，工作时互不影响；
②干路开关控制整个电路；支路开关控制所在支路；S1为单独控制小夜灯的开关，则S1应与小夜灯串联；
③灯泡的接法：火线首先过开关，再接入灯泡，零线直接接入灯泡。
本题考查了家庭电路的中灯泡、开关、插座的接法，以及并联电路的特点，要熟练掌握。

16.【答案】解：
开关控制螺口灯泡时，火线首先进入开关，然后进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，如图所示：


【解析】家庭电路中，开关控制螺口灯泡时，火线首先过开关，然后进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上；在断开开关时，能切断火线，更换灯泡更安全。
本题考查了家庭电路中开关和灯泡的连接方法，属于基础题。

17.【答案】发光  有  A  很大  相同  正  热

【解析】解：【进行实验】
(2)当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数。
(3)断开开关，在B、D间接一根粗铜丝，此时灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光。故只有A符合题意；
【分析论证】
当B、D间接入铜丝时，灯泡被短路。根据欧姆定律I=UR可知，闭合开关的瞬间，线路中的电流很大，通过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式P=I2R可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应。
故答案为：【进行实验】(2)发光； 有；(3)A；
【分析论证】很大；相同；正；热。
本实验中，一开始电路连接正确，当在B、D间接一根粗铜丝时，电路发生短路，则灯泡不发光，根据欧姆定律可知，此时电路中电流突然变大。再根据电功率的公式和电流的热效应分析所产生热量的情况，从而知道保险丝会及时熔断的原理。
本题通过实验，研究和验证了短路的危害，要会判断电流的连接，会用欧姆定律、电功率、电流的热效应等来分析电路的特点，是解答的关键。

18.【答案】(1)；
(2)断开；左；
(3)电流表；
(4)0.6；2.1；
(5)4；不能

【解析】
【分析】
此题主要考查了串并联电路的电流、电压规律，并注意欧姆定律的知识在题目中的应用。
(1)根据电路图连接实物电路，注意连接的顺序和方式；
(2)为了安全，在连接电路过程中，开关应该断开；变阻器应处于最大阻值处；
(3)根据R=UI，要测量电阻值，需测出电压值和电流值；
(4)根据电源电压，确定电压表的量程，读出读数；根据串分压的知识得出两电阻两端的电压；
(5)根据串分压的知识，由电压的关系得出电阻的关系，从而得出对应的熔断电流；保险丝要用熔点低、电阻率大的铅锑合金制成，不能用铜丝等代替。
【解答】
解：(1)根据电路图连接实物图，如图所示：
；
(2)连接好电路之前，开关应保持断开；变阻器应处于最大阻值处，故变阻器的滑片应移到最左端；
(3)根据R=UI，若想用此电路测出各保险管的具体电阻值，还需用电流表测出通过保险管的电流值；
(4)由电路图知，两保险管串联，V2测量总电压，V1测量A两端的电压，
由题意知，两个保险管两端的总电压为2.7V，所以V1的量程为0～3V，示数为0.6V，则保险管A两端的电压为0.6V，保险管B两端的电压为2.7V−0.6V=2.1V；
(5)由于A的电压小于B的电压，根据串联分压的知识可知，A的电阻小于B的电阻，结合题意可知A的熔断电流大于B的熔断电流，可知保险管A的熔断电流为4A，B的熔断电流为1A。
保险丝要用熔点低、电阻率大的铅锑合金制成，当电路中的保险丝被熔断了，不能用铜丝等代替。
故答案为：(1)见上图；(2)断开；左；(3)电流表；(4)0.6；2.1；(5)4；不能。
19.【答案】(1)5；
(2)0.025；
(3)通过保险丝的电流远小于保险丝熔断电流，人已触电，但保险丝未断。

【解析】
【分析】
本题考查了学生对电功率的公式、欧姆定律的了解与掌握，通过计算明白“熔丝不会‘救’人命”的原因，有意义！
(1)知道电源电压和R消耗的电功率，利用P=UI求通过熔丝的电流；
(2)由表中数据得出潮湿时，手与脚之间的电阻，又知道电源电压，利用欧姆定律求通过人体的电流；
(3)把(2)中计算出的触电电流与熔丝的熔断电流比较，找出原因。
【解答】
(1)通过保险丝的电流为I=PU=1100W220V=5A；
(2)由表中数据得出潮湿时，手与脚之间的电阻为R′=8.8 kΩ=8800 Ω，通过人体的电流为I′=UR′=220V8800Ω=0.025A；
(3)由(2)可知发生触电时，通过保险丝的电流(5.025 A)远小于保险丝熔断电流(10 A)，即：人已触电，但保险丝未断，所以保险丝不会“救”人命。
故答案为：(1)5；(2)0.025；(3)通过保险丝的电流远小于保险丝熔断电流，人已触电，但保险丝未断。


20.【答案】①妈妈用湿抹布把正在发光的灯泡擦得干干净净；
②插头无法插入两孔插座便掰断了中间的那根；
③爸爸就直接拿起清洗剂喷在了正在工作的空调上

【解析】解：
①生活中的水是导电的，用湿抹布擦拭正在发光的灯泡，容易引起触电．所以“妈妈用湿抹布把正在发光的灯泡擦得干干净净”做法不符合安全用电要求；
②为避免人体接触用电器金属外壳引起触电，用电器的金属外壳必须保持良好接地．所以“插头无法插入两孔插座便掰断了中间的那根”做法不符合安全用电要求；
③清新剂中可能含有水分，一般用电器沾水可能引起漏电或短路．所以“爸爸就直接拿起清洗剂喷在了正在工作的空调上”做法不符合安全用电要求．
故答案为：
①妈妈用湿抹布把正在发光的灯泡擦得干干净净；
②插头无法插入两孔插座便掰断了中间的那根；
③爸爸就直接拿起清洗剂喷在了正在工作的空调上．

21.【答案】能  外壳带电  电流热效应  B

【解析】解：(1)在用电高峰时，实际电压为210V，低于额定电压，故该电饼铛能使用；
(2)使用前，须将锅体外壳接地，其目的是为了防止外壳带电时发生触电事故；
(3)电饼铛受潮有微量漏电时，可通电加热五分钟以上进行排除，此时电流会产生热量，利用的是电流的热效应；
(4)A.电路中保险丝太粗，则保险丝不容易熔断，故A错误；
B.电路断路，电路中无电流，不会产生热量，故B正确；
C.发热体电阻小，产生热量少，但会发热，故C错误。
故答案为：(1)能；(2)外壳带电；(3)电流热效应；(4)B。
(1)用电器工作时的电压不能超过额定电压；
(2)有金属外壳的用电器的外壳要接地；
(3)电流具有热效应；
(4)分析各个选项，得出不热的原因。
本题考查了电流的热效应、电路故障、安全用电的常识，属于基础题。
