人教版九年级全册第十六章 电压 电阻第1节 电压教案

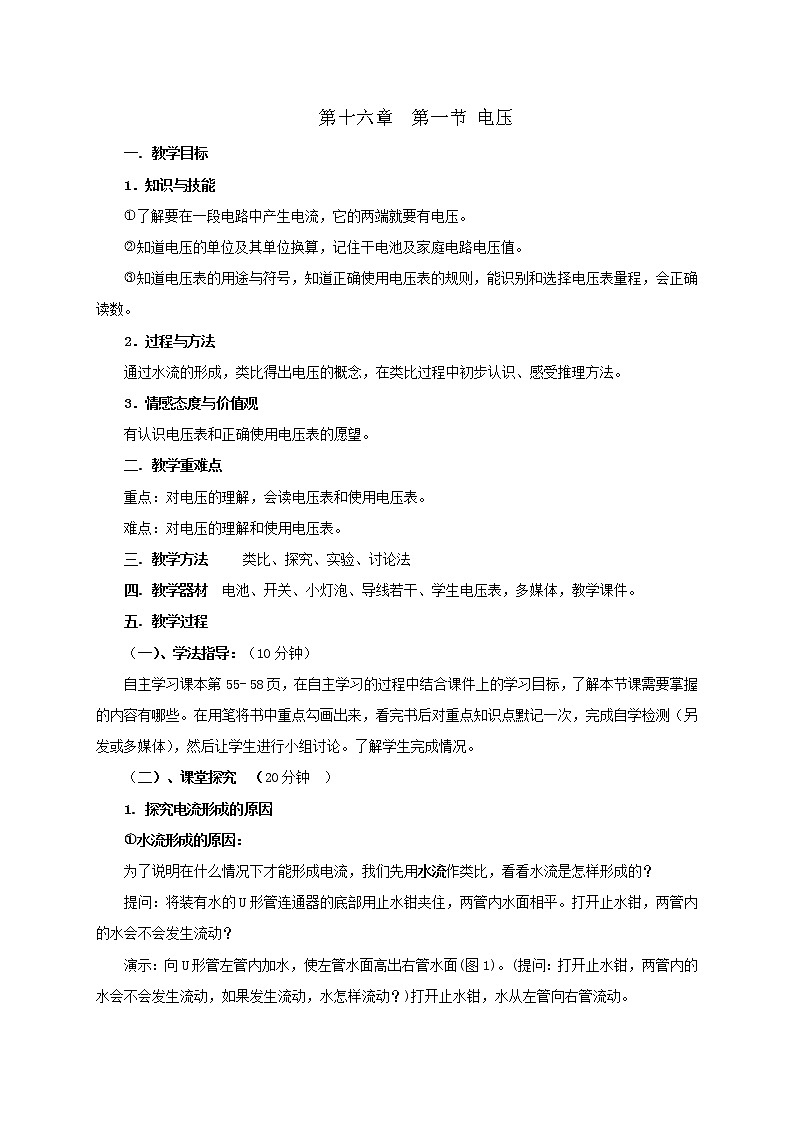

第十六章  第一节 电压

一. 教学目标

1．知识与技能

了解要在一段电路中产生电流，它的两端就要有电压。

知道电压的单位及其单位换算，记住干电池及家庭电路电压值。

知道电压表的用途与符号，知道正确使用电压表的规则，能识别和选择电压表量程，会正确读数。

2．过程与方法

通过水流的形成，类比得出电压的概念，在类比过程中初步认识、感受推理方法。

3．情感态度与价值观

有认识电压表和正确使用电压表的愿望。

二. 教学重难点

重点：对电压的理解，会读电压表和使用电压表。

难点：对电压的理解和使用电压表。

三. 教学方法     类比、探究、实验、讨论法

四. 教学器材  电池、开关、小灯泡、导线若干、学生电压表，多媒体，教学课件。

五. 教学过程

（一）、学法指导：（10分钟）

自主学习课本第55- 58页，在自主学习的过程中结合课件上的学习目标，了解本节课需要掌握的内容有哪些。在用笔将书中重点勾画出来，看完书后对重点知识点默记一次，完成自学检测（另发或多媒体），然后让学生进行小组讨论。了解学生完成情况。

（二）、课堂探究 （20分钟 ）

1. 探究电流形成的原因

水流形成的原因：

为了说明在什么情况下才能形成电流，我们先用水流作类比，看看水流是怎样形成的？

提问：将装有水的U形管连通器的底部用止水钳夹住，两管内水面相平。打开止水钳，两管内的水会不会发生流动？

演示：向U形管左管内加水，使左管水面高出右管水面(图1)。(提问：打开止水钳，两管内的水会不会发生流动，如果发生流动，水怎样流动？)打开止水钳，水从左管向右管流动。

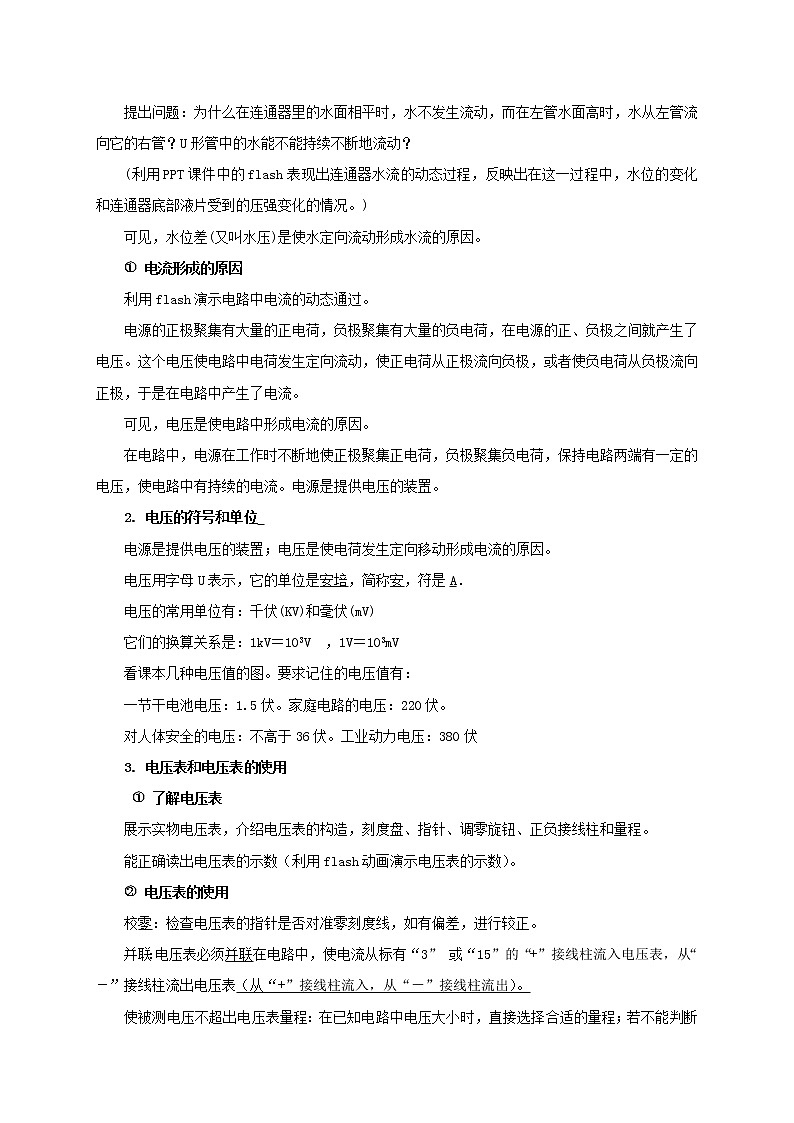

提出问题：为什么在连通器里的水面相平时，水不发生流动，而在左管水面高时，水从左管流向它的右管？U形管中的水能不能持续不断地流动？

(利用PPT课件中的flash表现出连通器水流的动态过程，反映出在这一过程中，水位的变化和连通器底部液片受到的压强变化的情况。)

可见，水位差(又叫水压)是使水定向流动形成水流的原因。

 电流形成的原因

利用flash演示电路中电流的动态通过。

电源的正极聚集有大量的正电荷，负极聚集有大量的负电荷，在电源的正、负极之间就产生了电压。这个电压使电路中电荷发生定向流动，使正电荷从正极流向负极，或者使负电荷从负极流向正极，于是在电路中产生了电流。

可见，电压是使电路中形成电流的原因。

在电路中，电源在工作时不断地使正极聚集正电荷，负极聚集负电荷，保持电路两端有一定的电压，使电路中有持续的电流。电源是提供电压的装置。

2. 电压的符号和单位

电源是提供电压的装置；电压是使电荷发生定向移动形成电流的原因。

电压用字母U表示，它的单位是安培，简称安，符是A．

电压的常用单位有：千伏(KV)和毫伏(mV)

它们的换算关系是：1kV＝103V  ，1V＝103mV

看课本几种电压值的图。要求记住的电压值有：

一节干电池电压：1.5伏。家庭电路的电压：220伏。

对人体安全的电压：不高于36伏。工业动力电压：380伏

3. 电压表和电压表的使用

  了解电压表

展示实物电压表，介绍电压表的构造，刻度盘、指针、调零旋钮、正负接线柱和量程。

能正确读出电压表的示数（利用flash动画演示电压表的示数）。

 电压表的使用

校零：检查电压表的指针是否对准零刻度线，如有偏差，进行较正。

并联：电压表必须并联在电路中，使电流从标有“3” 或“15”的“+”接线柱流入电压表，从“－”接线柱流出电压表（从“+”接线柱流入，从“－”接线柱流出）。

使被测电压不超出电压表量程：在已知电路中电压大小时，直接选择合适的量程；若不能判断，则先用较大量程试触，然后进行选择合适的量程。

     （利用flash动画连接电压表）。

（三）、课堂练习  (课件展示 ，8分钟.)

1.下列说法中正确是（   C  ）

A.电路两端有电压，电路中就一定有持续的电流

B.导体只要构成通路，导体中就会有电流

C.电压是电路中形成电流的原因

D.电路中有电流不一定有电压

2.关于电压表的使用，正确的是（  C  ）

A.电压表不能直接测量电源电压，否则会烧坏

B.尽可能选大的量程，以免损坏电压表

C.经试触后，被测电压不超过小量程时，应选用较小量程

D.电压表接入电路时，不用考虑“+”“-”接线柱的接法

3.如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ D  ）

六．小结  (1分钟)

这节课讲授的电压是电学中又一个重要的物理量。由于知识所限，我们用水流作比喻讲述了电压使电路中形成电流。电源是提供电压的装置。要知道电压的单位，会进行单位变换。此外，还要记住干电池和家庭电路电压值。以及能正确读取电压表的示数和使用电压表。

七．作业安排

课本书59页。

八．板书
