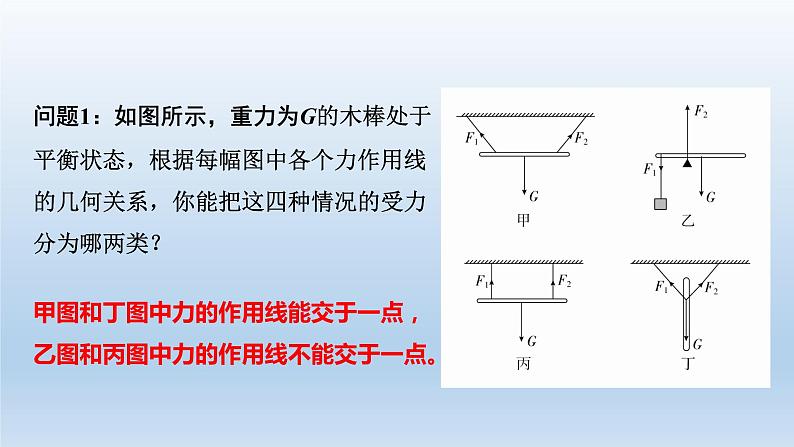

问题1：如图所示，重力为G的木棒处于平衡状态，根据每幅图中各个力作用线的几何关系，你能把这四种情况的受力分为哪两类？
甲图和丁图中力的作用线能交于一点，乙图和丙图中力的作用线不能交于一点。

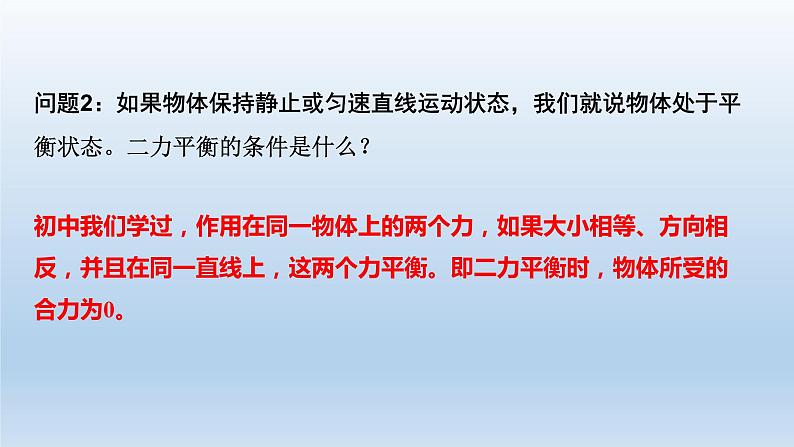

问题2：如果物体保持静止或匀速直线运动状态，我们就说物体处于平衡状态。二力平衡的条件是什么？
初中我们学过，作用在同一物体上的两个力，如果大小相等、方向相反，并且在同一直线上，这两个力平衡。即二力平衡时，物体所受的合力为0。
（1）静止在水平面上的木箱
（3）用细线悬挂在天花板上的静止小球
（5）用细线悬挂在天花板上的静止小球，在剪断细线的瞬间
（4）刹车后停下来了的汽车
（6）竖直上抛达到了最高点的小球(不计空气阻力)
（2）平直马路上在牵引力作用下匀速前进的汽车

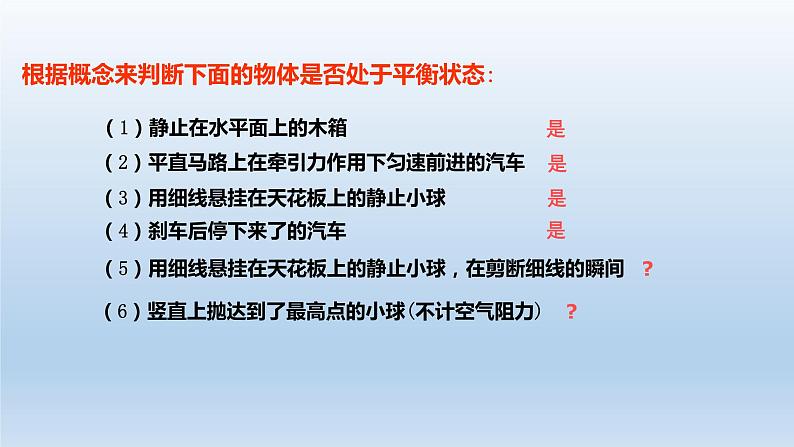

根据概念来判断下面的物体是否处于平衡状态:

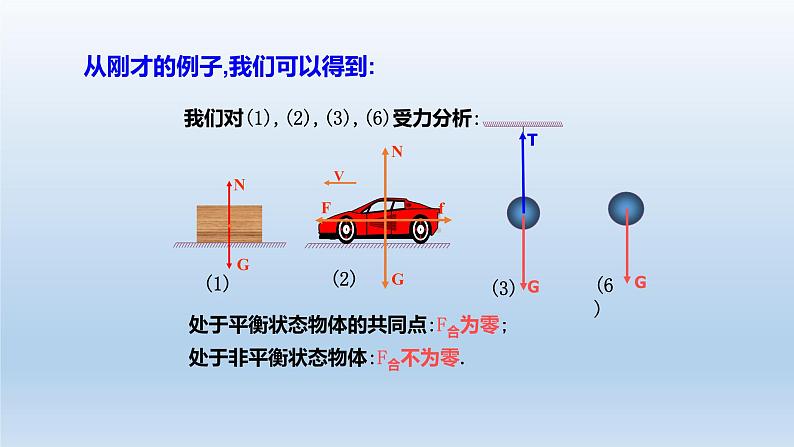

我们对(1),(2),(3),(6)受力分析:
处于平衡状态物体的共同点:F合为零;
处于非平衡状态物体:F合不为零.
从刚才的例子,我们可以得到:
1.两个共点力使物体平衡:这两个力等大反向，即：F1- F2=0
任意两个力的合力与第三个力等大反向，即：F12-F3=0
3.N个共点力使物体平衡:任意N-1个力 的合力与第N个力等大反向，即：FN-1-FN=0
2.三个共点使物体平衡：

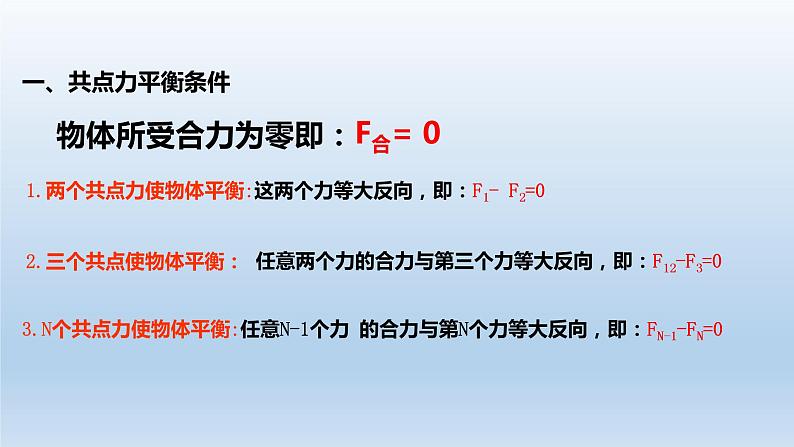

一、共点力平衡条件

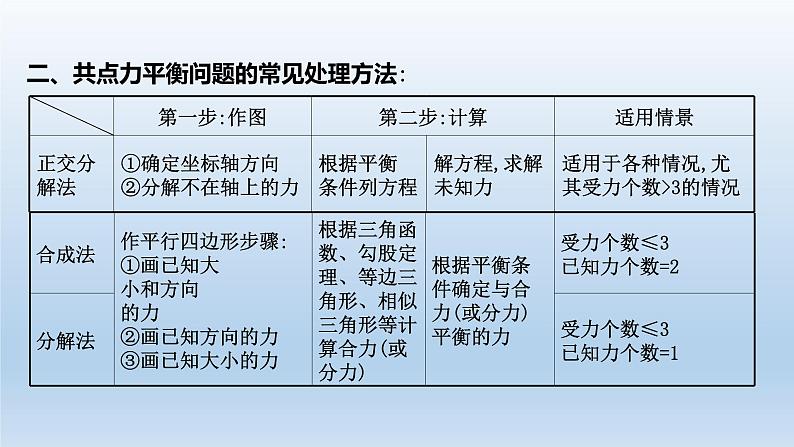

二、共点力平衡问题的常见处理方法:

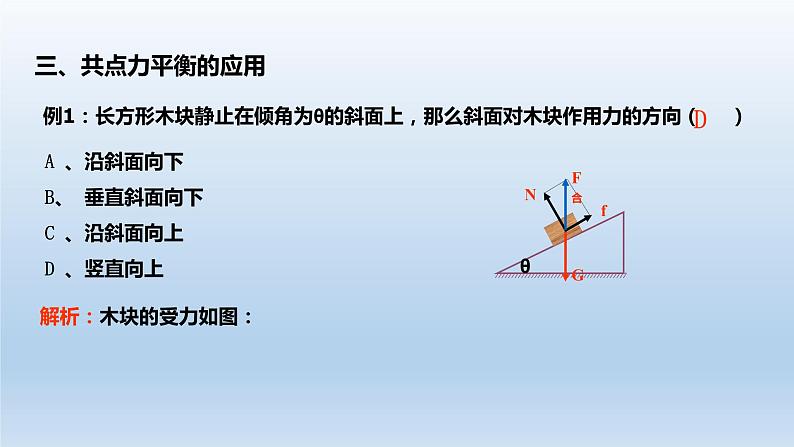

例1：长方形木块静止在倾角为θ的斜面上，那么斜面对木块作用力的方向（ ）
A 、沿斜面向下 B、 垂直斜面向下 C 、沿斜面向上 D 、竖直向上
解析：木块的受力如图：
例2：用与水平方向成θ角的力F拉质量为m物体，使其沿水平面向右匀速运动。请同学们分析物体的受力，并画出力的示意图。
你能求出支持力和摩擦力的大小吗？
1．下列物体中处于平衡状态的是（　　）A．静止在粗糙斜面上的物体B．沿光滑斜面下滑的物体C．在粗糙水平面上匀速滑行的物体D．做自由落体运动的物体在刚开始下落的瞬间
2．如图所示，水平桌面上的物体，在水平方向上受到F1、F2和静摩擦力的作用下处于静止状态，其中F1=10N，F2=2N。下列说法正确的是（　　）A．物体所受合力为 0NB．物体所受合力为 8NC．物体所受静摩擦力为 12 ND．物体所受静摩擦力为 8N
3．如图所示，AB两物体叠放在水平桌面上受到两个水平拉力而保持静止，在两个已知F1=5N，F2=3N，。那么物体B受物体A和水平桌面的摩擦力大小应分别为（　　）A．2N、3NB．3N、5NC．5N、2ND．5N、3N
4．如图所示，质量为60kg的人站在质量为30kg的吊篮内，他为了使自己和吊篮在空中保持静止。至少用多大拉力拉住绳子（　　）A．300NB．225NC．450ND．900N
5．如图所示，质量为m的木块A放在质量为M的三角形斜劈B上，现用大小相等、方向相反的水平力F分别推A和B，它们均静止不动，重力加速度为g，则（　　）A．A与B之间可能存在摩擦力B．B与地面之间一定存在摩擦力C．B对A的支持力一定小于mgD．地面对B的支持力的大小一定等于
6．如图所示，细线上端固定，下端系着一个小球，小球在水平力F的作用下处于静止状态．保持小球静止不动，力F的方向由水平向右缓慢转至竖直向上，F的大小（　　）A．一直增大B．一直减小C．先减小后增大D．先增大后减小
7．如图所示，两根轻绳一端系于结点O，另一端分别系于固定圆环上的A、B两点，O点下面悬挂一物体M，绳OA水平，拉力大小为F1，绳OB与OA的夹角α=120°，拉力大小为F2，将两绳同时缓慢顺时针转过75°，并保持两绳之间的夹角α始终不变，且物体始终保持静止状态。则在旋转过程中，下列说法正确是（　　）A．F1逐渐增大B．F1先增大后减小C．F2逐渐减小D．F2先增大后减小
8．如图所示，固定在水平面上的光滑半球，球心O的正上方固定一个小定滑轮，细绳一端拴一小球，小球置于半球面上的A点，另一端绕过定滑轮。今缓慢拉绳使小球从A点滑到半球顶点，则此过程中，小球对半球的压力N及细绳的拉力F大小变化情况是（　　） A．N变大，F变大B．N变小，F变大C．N不变，F变小D．N变大，F变小
9．如图所示，绳与杆均不计重力，A端用绞链固定，滑轮O在A点正上方(滑轮大小及摩擦均可忽略)，B端吊一重物P，现施加拉力FT将B缓慢上拉(均未断)，在杆达到竖直前（　　 ）A．绳子拉力越来越大B．绳子拉力越来越小C．杆的弹力越来越小D．杆的弹力不变
10．两物体A、B按如图所示连接且处于静止状态，现在给B施加一个水平力F，使B缓慢移动，物体A始终静止在地面上，则此过程中有（　　）A．物体A对地面的压力逐渐变小B．物体A受到的摩擦力不变C．绳的拉力逐渐变大D．地面对A的作用力保持不变
11．小杰同学将洗干净的外套和衬衣挂在晾衣绳上，如图所示，晾衣绳穿过中间立柱上的固定套环，分别系在左、右立柱的顶端，忽略绳与套环、衣架挂钩之间的摩擦，忽略晾衣绳的质量，用T1、T2、T3和T4分别表示各段绳的拉力大小，下列说法正确的是（　　）A．B．C．D．
