初中物理教科版九年级上册2 电压：电流产生的原因当堂达标检测题

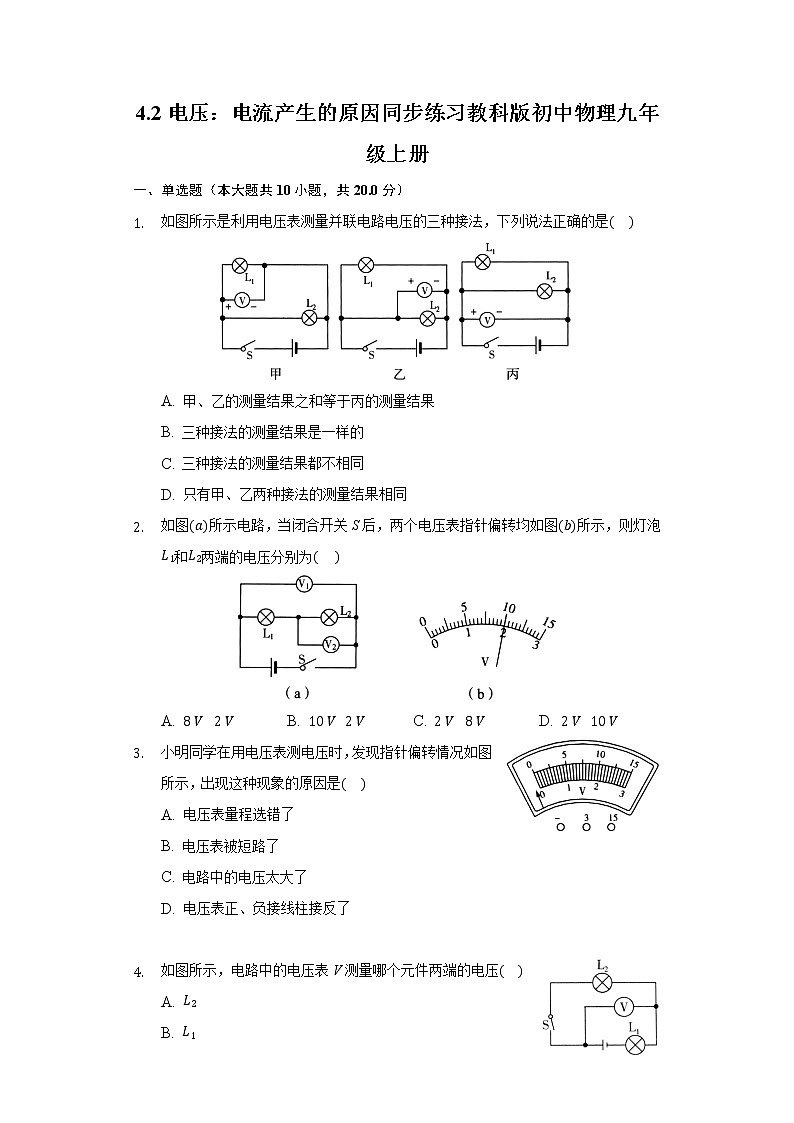

4.2电压：电流产生的原因同步练习教科版初中物理九年级上册

一、单选题（本大题共10小题，共20.0分）

1. 如图所示是利用电压表测量并联电路电压的三种接法，下列说法正确的是

A. 甲、乙的测量结果之和等于丙的测量结果
B. 三种接法的测量结果是一样的
C. 三种接法的测量结果都不相同
D. 只有甲、乙两种接法的测量结果相同

2. 如图所示电路，当闭合开关S后，两个电压表指针偏转均如图所示，则灯泡和两端的电压分别为

A.     B.    C.     D.

3. 小明同学在用电压表测电压时，发现指针偏转情况如图所示，出现这种现象的原因是

A. 电压表量程选错了
B. 电压表被短路了
C. 电路中的电压太大了
D. 电压表正、负接线柱接反了


4. 如图所示，电路中的电压表V测量哪个元件两端的电压

A.
B.
C. 电源
D. 和

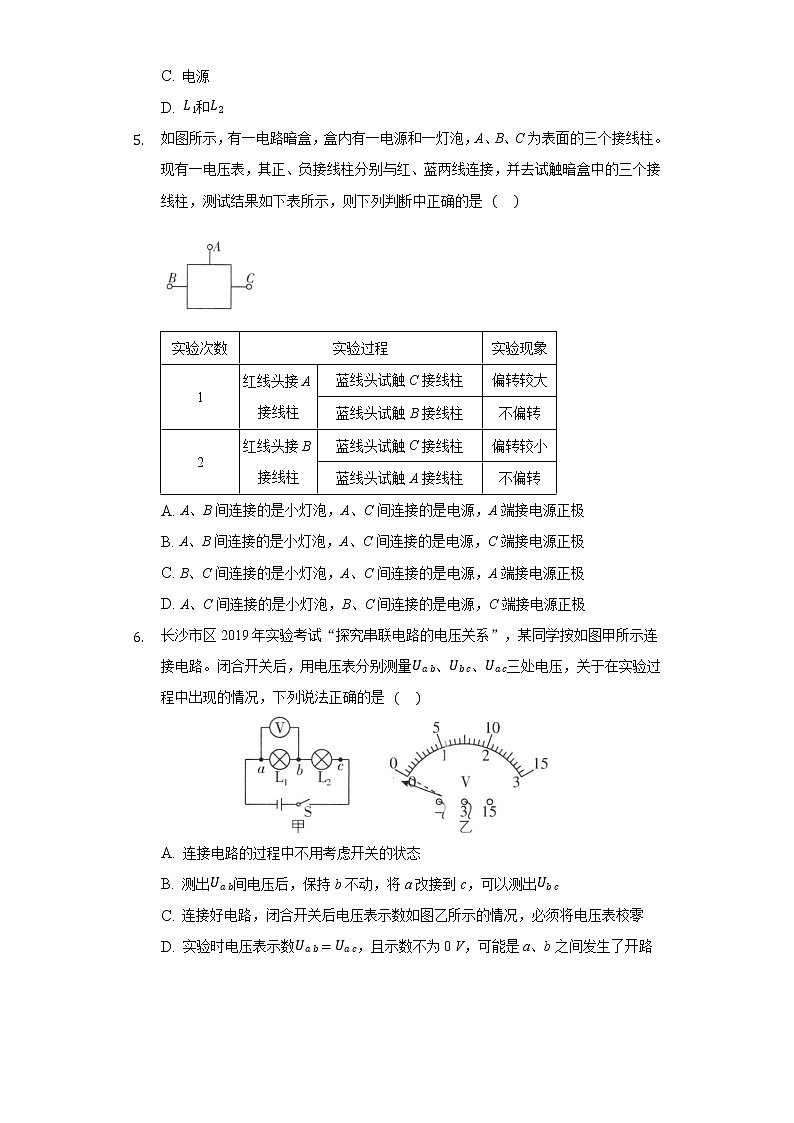

5. 如图所示，有一电路暗盒，盒内有一电源和一灯泡，A、B、C为表面的三个接线柱。现有一电压表，其正、负接线柱分别与红、蓝两线连接，并去试触暗盒中的三个接线柱，测试结果如下表所示，则下列判断中正确的是

A. A、B间连接的是小灯泡，A、C间连接的是电源，A端接电源正极
B. A、B间连接的是小灯泡，A、C间连接的是电源，C端接电源正极
C. B、C间连接的是小灯泡，A、C间连接的是电源，A端接电源正极
D. A、C间连接的是小灯泡，B、C间连接的是电源，C端接电源正极

6. 长沙市区2019年实验考试“探究串联电路的电压关系”，某同学按如图甲所示连接电路。闭合开关后，用电压表分别测量、、三处电压，关于在实验过程中出现的情况，下列说法正确的是

A. 连接电路的过程中不用考虑开关的状态
B. 测出间电压后，保持b不动，将a改接到c，可以测出
C. 连接好电路，闭合开关后电压表示数如图乙所示的情况，必须将电压表校零
D. 实验时电压表示数，且示数不为0 V，可能是a、b之间发生了开路

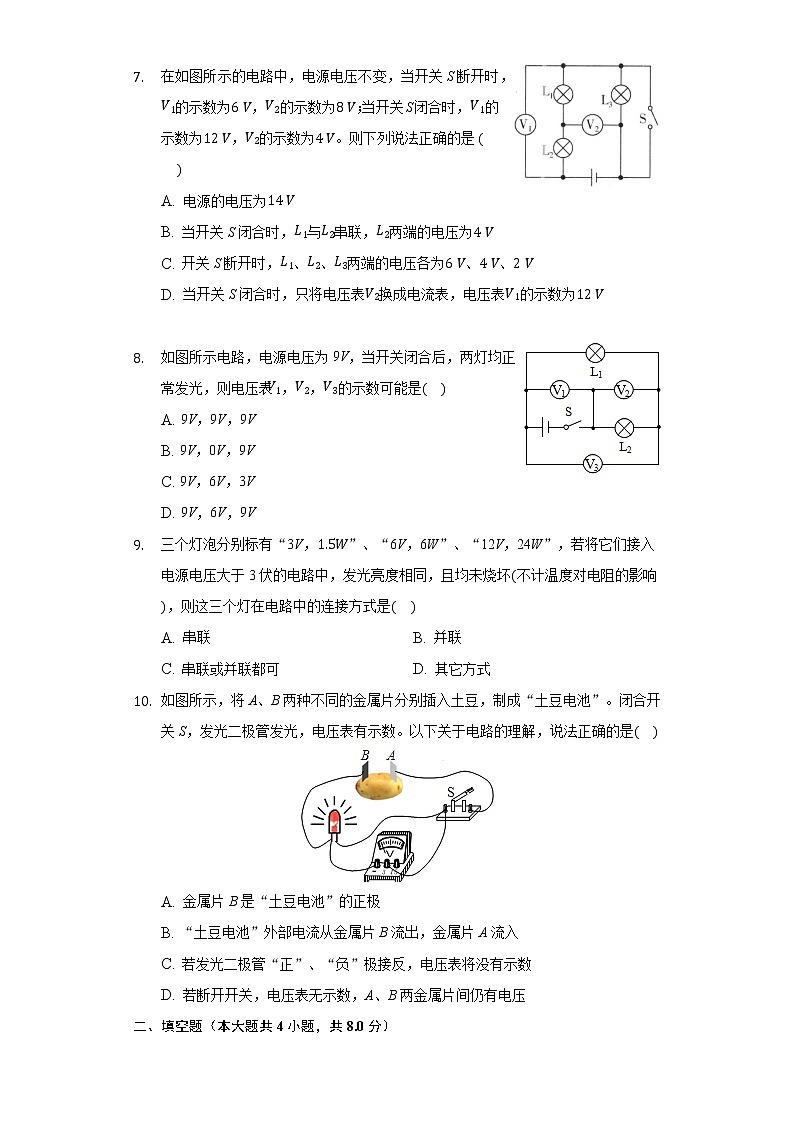

7. 在如图所示的电路中，电源电压不变，当开关S断开时，的示数为，的示数为；当开关S闭合时，的示数为，的示数为。则下列说法正确的是

A. 电源的电压为
B. 当开关S闭合时，与串联，两端的电压为
C. 开关S断开时，、、两端的电压各为、、
D. 当开关S闭合时，只将电压表换成电流表，电压表的示数为


8. 如图所示电路，电源电压为9V，当开关闭合后，两灯均正常发光，则电压表，，的示数可能是

A. 9V，9V，9V
B. 9V，0V，9V
C. 9V，6V，3V
D. 9V，6V，9V

9. 三个灯泡分别标有“3V，”、“6V，6W”、“12V，24W”，若将它们接入电源电压大于3伏的电路中，发光亮度相同，且均未烧坏不计温度对电阻的影响，则这三个灯在电路中的连接方式是

A. 串联 B. 并联
C. 串联或并联都可 D. 其它方式

10. 如图所示，将A、B两种不同的金属片分别插入土豆，制成“土豆电池”。闭合开关S，发光二极管发光，电压表有示数。以下关于电路的理解，说法正确的是

A. 金属片B是“土豆电池”的正极
B. “土豆电池”外部电流从金属片B流出，金属片A流入
C. 若发光二极管“正”、“负”极接反，电压表将没有示数
D. 若断开开关，电压表无示数，A、B两金属片间仍有电压

二、填空题（本大题共4小题，共8.0分）

11. 如图甲所示的电路中，测电源电压的是          。闭合开关，、示数如图乙所示，由图甲、乙中的信息可知，灯两端的电压是          V，灯两端的电压是          V。

12. 如图所示，把两种不同的金属片插入柠檬中，制成“水果电池”，用电压表测量水果电池的电压，观察电压表指针的偏转与接线可知：这个水果电池的电压是          V，          片是正极。

13. 如图甲所示的实物图，闭合开关S，灯泡和是          的，如图乙所示，电压表测得两端的电压是          V。

14. 小灯泡L和电阻R中电流随电压变化的情况如图所示，由图象可知，若将它们并联接在电压为2V的电源两端，电路中的总电流为______A；若将它们串联，电路中电流为，则电源电压为______V。


三、作图题（本大题共2小题，共4.0分）

15. 请在图中补画两根导线，使电压表正确测量小灯泡两端的电压。注意连线不能交叉。




16. 在如图电路中填入电流表或电压表的符号，使闭合开关S后灯和均能发光。



四、实验探究题（本大题共2小题，共12.0分）

17. 水果含有果酸。如图所示在水果中插入两片不同金属制成的极板，就组成了一个水果电池。某科学兴趣小组对影响水果电池电压大小的因素进行了实验研究。在水
    果中插入不同金属制成的极板，并保持两块极板之间的距离、极板与水果的接触面积不变，用电压表直接测量两块极板之间的电压，结果如表所示，根据上述信息，
    你认为：

水果电池的电压大小可能与哪些因素有关系至少写出三个：______、______、______。
因为水果电池的电压可能与多个因素有关，所以本实验必须采用______法。
为了让制成的水果电池具有更高的电源电压，我们应该选用表中的水果是______、应选用的极板组合是______。

18. 在“探究串联电路电压的特点”活动中。
    如图所示，实验中应选择规格______相同不同的小灯泡。
    在测两端电压时，闭合开关，发现电压表示数为零，原因可能是______填出一种即可。
    小明保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量两端电压。她能否测出两端电压？______，理由是______。
    小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价：______，改进方法是______。

五、计算题（本大题共2小题，共16.0分）

19. 在如图电路中，闭合开关S后，电流表、的示数分别为和，电压表的示数为试求：
    灯两端的电压和电源电压U；
    通过灯、中的电流和。


20. 如图甲所示的电路图，开关闭合后，电压表和的指针位置完全一样，如图乙所示，求灯和的电压．

答案和解析

1.【答案】B


【解析】解析  甲测的是两端的电压，乙测的是两端的电压，丙测的是电源两端的电压。并联电路中，电源两端电压和各支路两端电压都相等，故选项B正确。


2.【答案】B


【解析】 解析  由题图可知，a表跟灯泡并联，所以a应为电压表；b表串联在电路中，所以b应为电流表，此时电流表测量电路中的电流，电压表测量两端的电压，故选B。


3.【答案】D


【解析】  解析  由题图可知，电压表指针向没有示数的一边偏转即反偏，原因是电压表接入电路时正、负接线柱接反了，故应选D。


4.【答案】A


【解析】解：由题图可知，电路中只有一条电流的路径，则两灯泡串联；因电压表V并联在的两端，所以其测量的是两端的电压。故选A。


5.【答案】A


【解析】红线头接A接线柱、蓝线头试触C接线柱，偏转较大，说明AC之间只有电源，且A端靠近电池的正极。红线头接A接线柱、蓝线头试触B接线柱，电压表不偏转，说明AB之间无电源，接的应该是小灯泡。红线头接B接线柱、蓝线头试触C接线柱，电压表偏转较小，说明BC之间有电源和小灯泡。红线头接B接线柱、蓝线头试触A接线柱，电压表不偏转，说明AB之间无电源，接的应该是小灯泡。综合以上分析，得电路图如图所示。



6.【答案】D


【解析】为保护电路，连接电路的过程中开关要断开，故A错误。用电压表测出间电压后，保持b不动，将a改接到c，虽然此时电压表与并联，但电流从电压表负接线柱流入，闭合开关后，电压表指针会反偏，所以不能测出两端的电压，故B错误。连接好电路，闭合开关后电压表示数如图b所示的情况，即指针反向偏转，说明电压表的正负接线柱接反了，需要将电压表的正负极接线柱互换，故C错误。实验时电压表示数，且示数不为零，说明a、b间的电压等于电源电压，可能是a、b之间发生了开路此时电压表串联在电路中测电源电压，也可能是b、c间发生了短路，故D正确。故选D。


7.【答案】D


【解析】解：
当开关S闭合时，被短接，电路为、串联，电压表测电源两端的电压，电压表测两端电压，由电压表的示数可知，电源的电压，故A错误。由电压表的示数可知，两端的电压，因串联电路中总电压等于各分电压之和，所以两端的电压，故B错误。当开关S断开时，、、串联，电压表测和两端的电压之和，电压表测和两端的电压之和，因串联电路中总电压等于各分电压之和，所以，
，，则、、，两端的电压分别为、、，故C错误。当开关S闭合时，只将电压表换成电流表，、被短接，电路为的简单电路，电压表测电源两端的电压，由电源的电压可知，电压表的示数为，故D正确。故选D。


8.【答案】C


【解析】解：由电路图可知，当开关闭合后，两灯泡串联，电压表测电源的电压，电压表测两端的电压，电压表测两端的电压，
由电源的电压为9V可知，电压表的示数为9V，
因串联电路中总电压等于各分电压之和，且两灯泡均正常发光，
所以，由选项可知，C符合，ABD不符合。
故选：C。
由电路图可知，当开关闭合后，两灯泡串联，电压表测电源的电压，电压表测两端的电压，电压表测两端的电压，根据电源的电压可知电压表的示数，根据串联电路的电压特点结合选项得出答案。
本题考查了串联电路的电压特点，分清电路的串并联和电压表所测的电路元件是关键。


9.【答案】A


【解析】解：已知三个灯泡分别标有“3V，”、“6V，6W”、“12V，24W”；
根据可得，三个灯泡的电阻分别为：
，
；
；
将它们接入电源电压大于3伏的电路中，若三个灯泡并联，则电源电压一定大于第1盏灯的额定电压，所以，第1盏灯一定烧坏，与题中“三个灯泡均未烧坏”不符，故不能为并联；
由计算可知，三个灯泡的电阻相同，若三个灯泡串联，由可知，三个灯泡的实际功率相同，则三个灯泡的发光亮度相同，且由串联分压的特点可知，这三个灯在电路中的连接方式可以是串联。
若是三灯泡混联，如图所示：

由计算可知，三个灯泡的电阻相同，则两灯泡并联后总电阻，
当两灯泡并联后再与其中一个串联时，并联后的总电阻小于与它串联的灯泡的电阻，由串联分压规律可知，并联部分的电压小于干路上灯泡的电压，所以由可知，干路上的灯泡实际功率较大、灯泡较亮，与题目中每盏灯的发光亮度相同不符合，故不能是混联。
故选：A。
根据可分别求得三个灯泡的电阻，然后根据或分析串联、并联或混联时的功率；
灯泡的亮度取决于灯泡的实际功率，已知发光亮度相同，则说明三个灯泡的实际功率相同，且均未烧坏，说明三个灯泡两端电压都未超过其额定电压，然后根据串联、并联电路的电压特点分析即可。
此题考查串联、并联电路的电压规律，明确串联电路两端的总电压等于各部分电路两端电压的和，并联电路中，各支路两端的电压相等是解答此题的关键。


10.【答案】D


【解析】解：
AB、由图中电压表的正负接线柱可知，金属片A为电源的正极，金属片B为电源的负极；所以电流从A流出，经过灯泡后回到负极，故AB错误；
C、若发光二极管“正”“负”极接反，电路中无电流，此时电压表接在“土豆电池”的两端，电压表测量的是电源电压，有示数，故C错误；
D、电源的两端是存在电压的，与外部电路的通断情况无关，故D正确。
故选：D。
电压表需要并联接入电路中，电流从电压表的正接线柱流入，从负接线柱流出；
二极管断路，根据电压表的连接方式分析；
电源两端存在电压。
本题主要考查电压表的使用、半导体的性质等，能根据电压表的接法判断电源的正负极是本题的难点。


11.【答案】

【解析】解析  题图甲中电压表测量的是总电压，测量的是灯泡两端的电压，故测量电源电压的是电压表；电压表和的示数如题图乙所示，电压表用的是量程，分度值为，则电压表的示数为，即电源电压为；用的是量程，分度值为，则电压表的示数为，即两端的电压为。因为串联电路两端的总电压等于各部分电路两端电压之和，因此两端的电压为。


12.【答案】

B

【解析】  解析  由题图乙知，电压表选择的是量程，分度值为，水果电池电压为；电压表正常向右偏转，说明电压表“”接线柱连接的是电池的正极，“”接线柱连接的是电池的负极。


13.【答案】并联

【解析】解：由于电压表的内阻很大，所以把电压表看成开路两个电灯分别处于两条路径中，所以与是并联的。根据图乙可知，电压表的量程为，分度值为，示数为。


14.【答案】  5


【解析】解：小灯泡L和电阻R并联接在电压为2V的电源两端时，
因并联电路中各支路两端的电压相等，
所以，它们两端的电压，
由图象可知，通过它们的电流分别为，，
因并联电路中干路电流等于各支路电流之和，
所以，电路中的总电流：
；
小灯泡L和电阻R串联后重新接在某电路，电路中电流为时，
因串联电路中各处的电流相等，
所以，通过它们的电流，
由图象可知，它们两端的电压分别为，，
因串联电路中总电压等于各分电压之和，
所以，电源的电压：
。
故答案为：；5。
小灯泡L和电阻R并联接在电压为2V的电源两端时，它们两端的电压相等，根据图象分别读出通过的电流，根据并联电路的电流特点求出电路中的总电流；
小灯泡L和电阻R串联后重新接在某电路时，通过它们的电流相等，根据图象读出两者两端的电压，根据串联电路的电压特点求出电源的电压。
本题考查了串并联电路的特点的应用，从图象中读出电流和电压的对应值是关键。


15.【答案】如图所示




【解析】解：要使电压表测量两端的电压，则电压表应并联在两端，由于电源电压为，所以电压表选择小量程即可，同时要确保电流从电压表的正接线柱流入、从负接线柱流出，正确接法如图所示。


16.【答案】甲；乙


【解析】略


17.【答案】水果种类  极板组合  极板间距  控制变量  橙  铜锌


【解析】解：题干中写到：“在水果中插入不同金属制成的极板，并保持两块极板之间的距离、极板与水果的接触面积不变，用电压表直接测量两块极板之间的电压”，猜想水果电池的电压可能跟极板的材料、极板之间的距离、极板与水果的接触面积、水果的种类有关，从表格看水果的电压跟极板的组合有关。
猜想水果电池的电压可能跟极板的材料、极板之间的距离、极板与水果的接触面积、水果的种类、极板组合有关，探究水果电池电压跟水果种类的关系时，把其它因素保持不变，这种方法是控制变量法。
从表格数据知，相同情况下橙的电压最大，极板是铜锌组合时水果电池电压最大。
故答案为：水果种类；极板组合；极板材料；或极板间距；极板与水果接触面积；答案不唯一；控制变量；橙；铜锌。
通过题干中“在水果中插入不同金属制成的极板，并保持两块极板之间的距离、极板与水果的接触面积不变，用电压表直接测量两块极板之间的电压”和表格数据，猜想水果电池电压的影响因素。
一个物理量受多个因素影响时，探究物理量和其中一个因素的关系时，控制其它因素不变，这种方法是控制变量法。
从表格中找到极板不同组合时电压最大的水果。
本题通过控制变量法探究水果电池电压的影响因素，并且对实验数据进行分析，是很好的一道实验探究题。


18.【答案】不同  短路断路  不能  电压表正负接线柱反接了  一次实验具有偶然性  更换规格不同的灯泡进行多次实验


【解析】解：为了避免实验的偶然性，使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行实验；
电压表示数为零，说明与电压表并联的电路短路或与电压表并联之外的电路出现了断路，则故障可能是短路或断路；
测出两端的电压，A与电压表的正接线柱相连。将与A点相连的导线改接到C点，则会造成电流从电压表的负接线柱流入了；故不能测出两端电压；
本实验只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出正确规律，故应更换规格不同的灯泡进行多次实验。
故答案为：不同；短路或断路；不能；电压表正负接线柱反接了；一次实验具有偶然性；更换规格不同的灯泡进行多次实验。
根据电路图判定导线的条数；为了使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行实验；
电压表示数为零，说明电路出现故障的原因：电路断路或短路；根据灯泡的明暗和电表的示数判断电路故障原因电路中出现了断路；
电压表连接时电流从正接线柱流入；
只进行了一次实验就得出结论，不具有普遍性；为了使实验结论具有普遍性，应进行多次测量。
本题主要是探究串联电路电压的规律，掌握电路故障的分析电压表的使用及得出普遍性结论的方法，难度中等。


19.【答案】解：由电路图可知，两灯泡并联，电压表测两端的电压；
则灯两端的电压，并联电路中各支路电压等于电源电压，即电源电压；
因为测干路电流，测支路的电流，则，
并联电路中干路上的电流等于各支路电流之和，
则。
答：灯两端的电压和电源电压U都为6V；
通过灯中的电流为；通过灯中的电流为。


【解析】由电路图可知，两灯泡并联，测干路电流，测支路的电流，电压表测两端的电压；
根据电压表的示数可知灯两端的电压和电源电压U；
根据并联电路的电流特点求出通过灯 、中的电流和。
本题考查了并联电路的电压特点和电流的计算，关键是电路串并联的辨别和电流表所测电路元件的判断。


20.【答案】解：由电路图知，灯和串联，电压表测电源电压，电压表测两端的电压；
电压表示数大于电压表示数，两个电压表指针偏转角度相同，则电压表量程是，电压表量程是；
电压表量程是，最小分度值是，电压表示数，即电源电压为10V；电压表量程是，最小分度值是，电压表示数是2V；则两端的电压，由串联电路特点知，两端的电压
。
答：灯和的电压分别为8V和2V。


【解析】本题考查了求电阻两端的电压，分清电路结构、明确电路元件的连接方式确定电压表的量程是本题的难点、也是本题的解题关键。
分析电路结构，明确各电路元件的连接方式，根据电压表所测电路确定两电压表的量程；
确定电压表量程、最小分度值，读出电压表的示数，由串联电路特点求出两电阻两端的电压。
