教科版九年级下册1 家用电器课后作业题

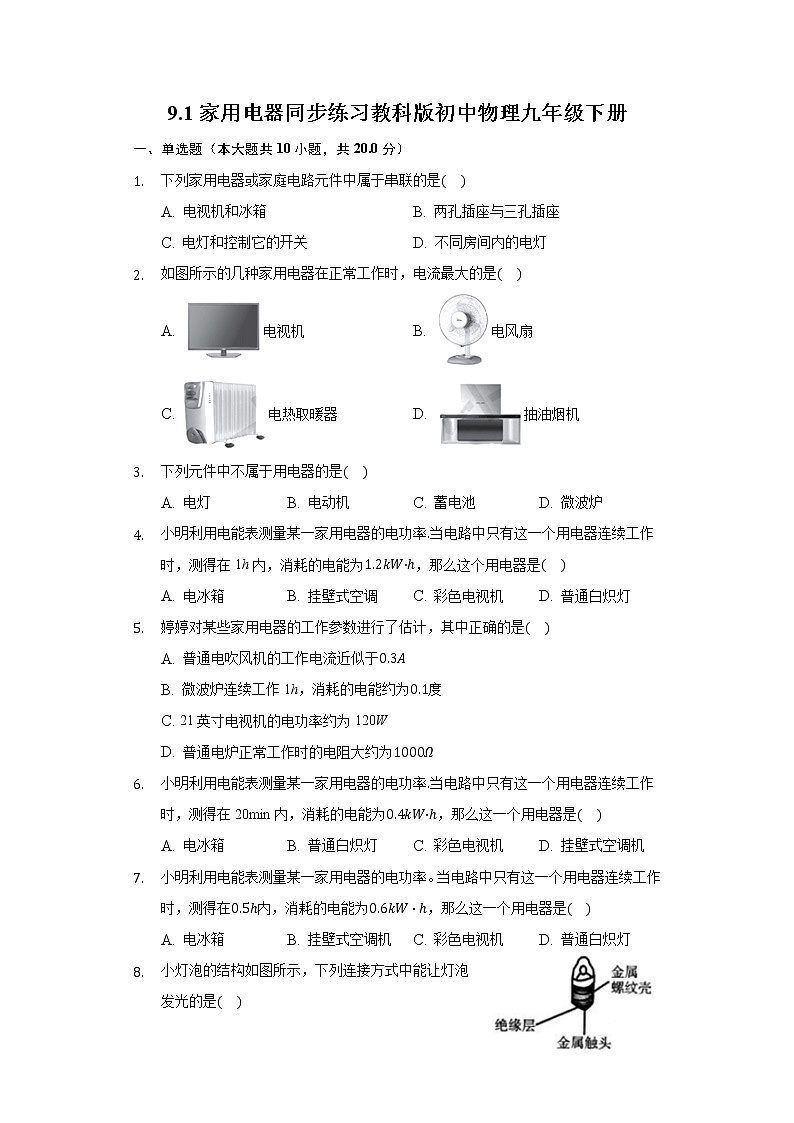

9.1家用电器同步练习教科版初中物理九年级下册

一、单选题（本大题共10小题，共20.0分）

1. 下列家用电器或家庭电路元件中属于串联的是

A. 电视机和冰箱 B. 两孔插座与三孔插座
C. 电灯和控制它的开关 D. 不同房间内的电灯

2. 如图所示的几种家用电器在正常工作时，电流最大的是

A. 电视机 B. 电风扇
C. 电热取暖器 D. 抽油烟机

3. 下列元件中不属于用电器的是

A. 电灯 B. 电动机 C. 蓄电池 D. 微波炉

4. 小明利用电能表测量某一家用电器的电功率当电路中只有这一个用电器连续工作时，测得在1h内，消耗的电能为，那么这个用电器是

A. 电冰箱 B. 挂壁式空调 C. 彩色电视机 D. 普通白炽灯

5. 婷婷对某些家用电器的工作参数进行了估计，其中正确的是

A. 普通电吹风机的工作电流近似于
B. 微波炉连续工作1h，消耗的电能约为度
C. 21英寸电视机的电功率约为120W
D. 普通电炉正常工作时的电阻大约为

6. 小明利用电能表测量某一家用电器的电功率当电路中只有这一个用电器连续工作时，测得在20min内，消耗的电能为，那么这一个用电器是

A. 电冰箱 B. 普通白炽灯 C. 彩色电视机 D. 挂壁式空调机

7. 小明利用电能表测量某一家用电器的电功率。当电路中只有这一个用电器连续工作时，测得在内，消耗的电能为，那么这一个用电器是

A. 电冰箱 B. 挂壁式空调机 C. 彩色电视机 D. 普通白炽灯

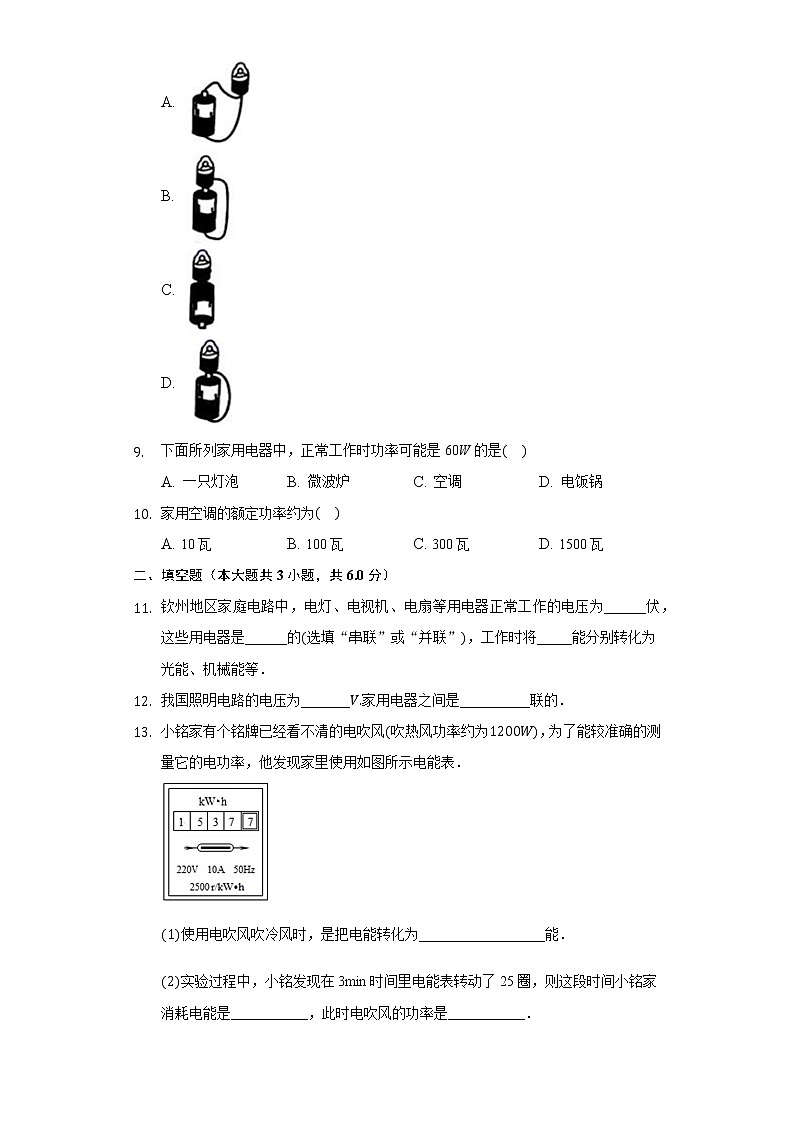

8. 小灯泡的结构如图所示，下列连接方式中能让灯泡发光的是

A.
B.
C.
D.

9. 下面所列家用电器中，正常工作时功率可能是60W的是

A. 一只灯泡 B. 微波炉 C. 空调 D. 电饭锅

10. 家用空调的额定功率约为

A. 10瓦 B. 100瓦 C. 300瓦 D. 1500瓦

二、填空题（本大题共3小题，共6.0分）

11. 钦州地区家庭电路中，电灯、电视机、电扇等用电器正常工作的电压为______伏，这些用电器是______的选填“串联”或“并联”，工作时将_____能分别转化为光能、机械能等．
12. 我国照明电路的电压为_______家用电器之间是__________联的．
13. 小铭家有个铭牌已经看不清的电吹风吹热风功率约为，为了能较准确的测量它的电功率，他发现家里使用如图所示电能表．


使用电吹风吹冷风时，是把电能转化为__________________能．

实验过程中，小铭发现在3min时间里电能表转动了25圈，则这段时间小铭家消耗电能是___________，此时电吹风的功率是___________．
小铭测量吹热风的功率远大于1200W，请你写出一个操作上存在的问题：____________________．

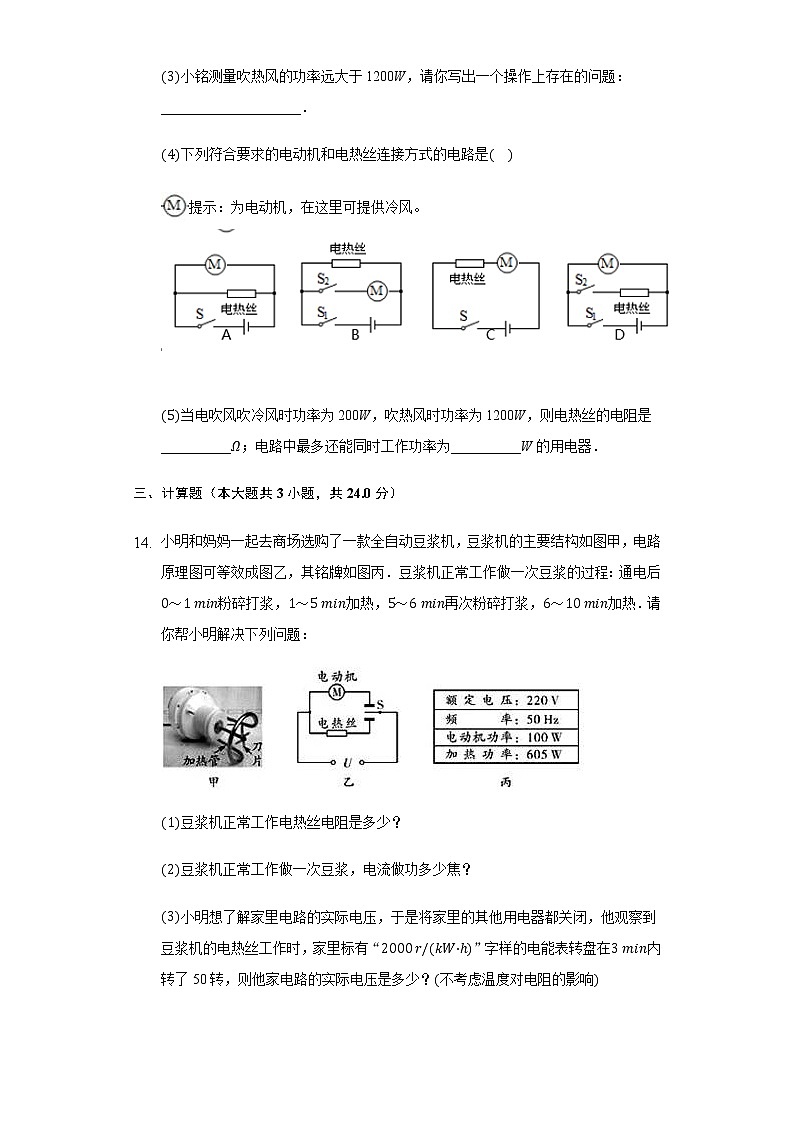

下列符合要求的电动机和电热丝连接方式的电路是

提示：为电动机，在这里可提供冷风。

当电吹风吹冷风时功率为200W，吹热风时功率为1200W，则电热丝的电阻是__________；电路中最多还能同时工作功率为__________W的用电器．

三、计算题（本大题共3小题，共24.0分）

14. 小明和妈妈一起去商场选购了一款全自动豆浆机，豆浆机的主要结构如图甲，电路原理图可等效成图乙，其铭牌如图丙．豆浆机正常工作做一次豆浆的过程：通电后粉碎打浆，加热，再次粉碎打浆，加热．请你帮小明解决下列问题：

豆浆机正常工作电热丝电阻是多少？

豆浆机正常工作做一次豆浆，电流做功多少焦？

小明想了解家里电路的实际电压，于是将家里的其他用电器都关闭，他观察到豆浆机的电热丝工作时，家里标有“”字样的电能表转盘在内转了50转，则他家电路的实际电压是多少？不考虑温度对电阻的影响

豆浆机在制作豆浆过程中可以将的豆浆温度升高，豆浆比热容为，该豆浆吸收的热量是多少焦？








15. 小明和妈妈一起去商场选购了一款全自动豆浆机，豆浆机的主要结构如图甲，电路原理图可等效成图乙，其铭牌如图丙．豆浆机正常工作做一次豆浆的过程：通电后粉碎打浆，加热，再次粉碎打浆，加热．请你帮小明解决下列问题：

    豆浆机正常工作电热丝电阻是多少？
    豆浆机正常工作做一次豆浆，电流做功多少焦？
    小明想了解家里电路的实际电压，于是将家里的其他用电器都关闭，他观察到豆浆机的电热丝工作时，家里标有“”字样的电能表转盘在内转了50转，则他家电路的实际电压是多少？不考虑温度对电阻的影响
    豆浆机在制作豆浆过程中可以将的豆浆温度升高，豆浆比热容为，该豆浆机加热时的效率是多少？结果保留两位小数







16. 小明和妈妈一起去商场选购了一款全自动豆浆机，豆浆机的主要结构如图甲，电路原理图可等效成图乙，其铭牌如图丙．豆浆机正常工作做一次豆浆的过程：通电后粉碎打浆，加热，再次粉碎打浆，加热．请你帮小明解决下列问题：

豆浆机正常工作电热丝电阻是多少？

豆浆机正常工作做一次豆浆，电流做功多少焦？

小明想了解家里电路的实际电压，于是将家里的其他用电器都关闭，他观察到豆浆机的电热丝工作时，家里标有“”字样的电能表转盘在内转了50转，则他家电路的实际电压是多少？不考虑温度对电阻的影响

答案和解析

1.【答案】C


【解析】解：电路元件的连接有串联合并联两种方式，由于串联电路只有一条电流路径，流过一个元件的电流同时流过另一个元件，因此各元件相互影响，而并联电路中各元件互不影响；
A、B、D选项中各元件互不影响，故它们都是并联的，C选项中电灯和控制它的开关是串联的；
故选C．
解决此题要知道串联电路中各元件相互影响，而并联电路中各元件互不影响．
本题考查了串联和并联电路的特点．


2.【答案】C


【解析】

【分析】
对于每个用电器的电流大小是多少，我们是有些陌生，不过我们可以借助我们比较熟悉的电功率来进行分析。
家用电器正常工作时电压为，先比较用电器的电功率，再利用比较通过的电流大小。
【解答】
家中电视机的功率大约200W，电风扇的功率约为60W，电暖器的功率在1000W以上，抽油烟机的功率约为200W，
这些电器的工作电压都为220V，由可得，则通过电热取暖器的电流最大。故ABD错误，C正确。
故选C。

3.【答案】C


【解析】解：电灯、电动机、微波炉都需要用电来工作，是消耗电能的，属用电器。
蓄电池是电源，是提供电能的装置，不是用电器。
故选：C。
用电器是消耗电能的装置，据此可对选项中的元件性质做出判断。
此题考查的是我们对于用电器的认识，要会辨别。


4.【答案】B


【解析】

【分析】
本题考查了电功率公式的应用，同时考查了学生的常见用电器电功率的了解情况，是基础性题目．
根据用电器在测得在1h内，消耗的电能，结合公式，求出电功率，再与题目中给出的用电器的功率比较，解答此题。
【解答】
用电器在测得在内，消耗的电能为，用电器的电功率；
电冰箱的功率约为100W，挂壁式空调的电功率约为1000W，彩色电视机的电功率约为100W，普通白炽灯的电功率约为40W；所以电功率是1200W的用电器是壁挂式空调。
故选B。

5.【答案】C


【解析】

【分析】
此题主要考查了电流和电功率的估测、电功的计算及电功率的简单计算，具有一定的综合性。
先估计电吹风的功率，再利用公式即可判定电流的大小；
先估计微波炉的电功率，再根据即可求得1h消耗的电能；
根据实际的生活经验即可判定21寸电视机的电功率；
先估计电炉的电功率，再根据即可求得电阻的大小。
【解答】
A.电吹风的功率约为500W，则由得：通过电吹风的电流为，故A错误；
B.微波炉的电功率约为1000W，则由可得：，故B错误；
C.由实际的生活经验可知：21寸电视机的电功率约为120W，故C正确；
D.电炉的电功率约为1500W，则由可得：，故D错误；
故选C。

6.【答案】D


【解析】

【分析】
本题考查的是电功率的计算，知道常用家用电器的额定功率是解题的关键；
由20min内消耗的电能可求得电器的功率，则由家电的功率知识可判断为哪种用电器。
【解答】
用电器的电功率为，选项中四种家用电器中功率超1000W的只有空调机；
故D符合题意，ABC不符合题意。

7.【答案】B


【解析】

【分析】
本题考查的是电功率的计算，知道常用家用电器的额定功率是解题的关键；
由内消耗的电能可求得电器的功率，则由家电的功率知识可判断为哪种用电器。
【解答】
用电器的电功率为，选项中四种家用电器中功率超1000W的只有空调机，故B符合题意，ACD不符合题意。
故选B。

8.【答案】B


【解析】解：A、灯泡的一端与电源的正负极相连，灯泡没有接入电路，电路短路。灯泡不发光。不符合题意；
B、灯泡的一端和电源的负极相连，灯泡的另一端通过导线和电源的正极相连，电路构成通路，灯泡发光。符合题意；
C、灯泡的一端和电源的负极相连，灯泡没有接入电路，属于断路，灯泡不发光。不符合题意；
D、灯泡的一端与电源的正极相连，导线直接连接了电源正负极，灯泡没有接入电路，电路是短路，灯泡不发光。不符合题意。
故选：B。
用电器要工作，必须有一定的电流通过。灯丝的两端分别和金属螺纹壳、金属触头相连，当灯丝的两端与电源正负极构成通路时，灯泡发光。
本题考查了家用电器的连接方式，是一道基础题。


9.【答案】A


【解析】解：灯泡的功率是几十瓦，空调、电饭锅和微波炉的功率是1000瓦左右。
故选：A。
了解常用的家用电器的功率是解答本题的关键。
本类题型注意考查学生对生活用电器额定功率的掌握情况，因此平时需要积累生活知识。


10.【答案】D


【解析】

【分析】
本题主要考查了估测用电器的额定功率的知识，解答此题的关键是要有生活常识，并对空调有一定的理解。
解答此题根据生活经验利用排除法进行解答。
【解答】
解：根据生活经验我们知道，空调属于大功率用电器，耗电量比较高，而一个白炽灯泡的额定功率还能达到100W，所以空调的额定功率远远大于白炽灯泡的额定功率，所以1500W比较符合。
故选D。

11.【答案】220；并联；电


【解析】

【分析】
本题主要考查家庭电路电压以及各用电器的连接方式，较为简单。
在我国，家庭电路的电压为220V；
并联电路的用电器能独立工作，互不影响；
电灯、电视机、电扇等用电器正常工作时，电流做功分别把电能转化为光能、机械能等。
【解答】
在我国，家庭电路的电压为220V，故电灯、电视机、电扇等用电器正常工作的电压为220V，由于并联电路的用电器能独立工作，互不影响，故这些用电器是并联的，电灯、电视机、电扇等用电器正常工作时，电流做功分别把电能转化为光能、机械能等。
故答案为：220；并联；电。

12.【答案】220；并


【解析】

【分析】
本题主要考查家用电器的连接方式和照明电路电压。
我国照明电路的电压为220V；
家用电器之间的工作互不受影响，连接方式是并联。
【解答】
我国照明电路的电压为220V；
家用电器之间是并联。
故答案为：220；并。

13.【答案】机械；
；200W；
没有关掉家中其它用电器；
；
；1000


【解析】

【分析】
本题考查的是能量的转化、电能的计算和电功率的计算，属于基础题；
用电器工作时，将电能转化为其它形式的能；
电能表上表示每消耗电能，电能表转2500转；电功率的计算公式为；
用电能表测用电器的功率时必须关闭其它用电器，只让所测用电器工作，否则所测结果会偏大；
根据电吹风既能吹冷风，又能吹热风进行分析；
家庭电路的电压为220V，根据用电器的电功率可计算电阻；电路中的总功率不能超过电能表的额定功率。
【解答】
电吹风工作时转动，将电能转化为机械能；
电能表转动了25圈，消耗电能是，时间为，所以此时电吹风的功率是
小铭测量吹热风的功率远大于1200W，可能是没有关掉家中其它的用电器，导致所测功率偏大；
让电动机工作时，电热丝会同时工作，即只能吹热风，不能吹冷风，所以ABC不符合题意；
D.只闭合时吹冷风，同时闭合、时吹热风，故D符合题意。故选D。
电热丝的功率为，家庭电路的电压为220V，根据电功率计算公式，电热丝的电阻是；电能表的额定功率为
，所以电路中最多还能同时工作的用电器的电功率为。
故答案为：
机械；
；200W；
没有关掉家中其它用电器；
；
；1000

14.【答案】解：电热丝电阻 ；
由图象可知，豆浆机正常工作一次电动机工作时间，电热管工作时间，
豆浆机正常工作做一次豆浆，电流做功：
；
豆浆机3min内消耗的电能：
，
豆浆机实际功率：，
电路实际电压：；

豆浆吸收的热量：Q吸  J。

答：豆浆机正常工作电热丝电阻是；
豆浆机正常工作做一次豆浆，电流做功；
他家电路的实际电压是200V；

 豆浆吸收的热量是 J。

【解析】本题考查了电流、消耗电能、实际功率、电阻、实际电压等的计算，关键是公式及其变形的灵活运用，难点是求豆浆机正常工作一次电热管工作时间和电动机工作时间；要求学生学会从题目所给信息中找到有用的数据，能正确理解电能表的各个参数的物理意义，解题过程中还要注意单位的换算。
从名牌上可以看出豆浆机正常工作时的功率、电压，根据公式可求电热丝电阻；

已知电动机的功率和加热的功率，从表格中可以看出各自的工作时间，根据公式可求消耗的电能；

已知电能表每消耗的电能转盘就转动2000r，可求转50转消耗的电能，已知工作时间，根据公式的变形公式可求豆浆机的实际功率，利用公式的变形公式求出此时电路的实际电压；

知道豆浆的质量和比热容以及温度的变化量，根据求出豆浆吸收的热量。

15.【答案】解：电热丝电阻 ；
由图象可知，豆浆机正常工作一次电动机工作时间，电热丝工作时间，
豆浆机正常工作做一次豆浆，电流做功：
；
豆浆机3min内消耗的电能：
，
豆浆机实际功率：，
电路实际电压：；

豆浆吸收的热量：
 ，

由题意可知，豆浆机加热时间

消耗电能 ，

豆浆机加热时的效率：
。

答：豆浆机正常工作电热丝电阻是；
豆浆机正常工作做一次豆浆，电流做功；
他家电路的实际电压是200V；

豆浆机加热时的效率是。

【解析】本题考查了电流、消耗电能、实际功率、电阻、实际电压等的计算，关键是公式及其变形的灵活运用，难点是求豆浆机正常工作一次电热管工作时间和电动机工作时间；要求学生学会从题目所给信息中找到有用的数据，能正确理解电能表的各个参数的物理意义，解题过程中还要注意单位的换算。
从铭牌上可以看出豆浆机正常工作时的功率、电压，根据公式可求电热丝电阻；

已知电动机的功率和加热的功率，从表格中可以看出各自的工作时间，根据公式可求消耗的电能；

已知电能表每消耗的电能转盘就转动2000r，可求转50转消耗的电能，已知工作时间，根据公式的变形公式可求豆浆机的实际功率，利用公式的变形公式求出此时电路的实际电压；

知道豆浆的质量和比热容以及温度的变化量，根据求出豆浆吸收的热量，由图象可知加热一次的时间，根据求出消耗的电能，利用求出该豆浆机加热时的效率。

16.【答案】解：电热丝电阻 ；
由图象可知，豆浆机正常工作一次电动机工作时间，电热管工作时间，
豆浆机正常工作做一次豆浆，电流做功：
；
豆浆机3min内消耗的电能：
，
豆浆机实际功率：，
电路实际电压：；

答：豆浆机正常工作电热丝电阻是；
豆浆机正常工作做一次豆浆，电流做功；
他家电路的实际电压是200V。

【解析】本题考查了电流、消耗电能、实际功率、电阻、实际电压等的计算，关键是公式及其变形的灵活运用，难点是求豆浆机正常工作一次电热管工作时间和电动机工作时间；要求学生学会从题目所给信息中找到有用的数据，能正确理解电能表的各个参数的物理意义，解题过程中还要注意单位的换算。
从名牌上可以看出豆浆机正常工作时的功率、电压，根据公式可求电热丝电阻；
已知电动机的功率和加热的功率，从表格中可以看出各自的工作时间，根据公式可求消耗的电能；
已知电能表每消耗的电能转盘就转动2000r，可求转50转消耗的电能，已知工作时间，根据公式的变形公式可求豆浆机的实际功率，利用公式的变形公式求出此时电路的实际电压。
