初中物理教科版九年级下册3 安全用电与保护达标测试

9.3 安全用电与保护同步练习教科版初中物理八年级下册

一、单选题（本大题共10小题，共20.0分）

1. 下列做法符合安全用电原则的是

A. 使用试电笔时手不能接触笔尾金属体
B. 将电烤炉、电饭锅等多个大功率的用电器接在一个插线板上同时使用
C. 发生触电事故时，首先要切断电源再进行施救
D. 用电器的三脚插头也可以插入两孔插座中使用

2. 关于生活用电，下列说法正确的是

A. 漏电保护器跳闸，是因为电路发生了短路
B. 电能表测量的是家用电器的总功率
C. 使用试电笔时，手要接触笔尾金属体
D. 所有家用电器的外壳都需要接地线

3. 关于安全用电和家庭电路的常识，小明总结了如下四幅图片，关于这四幅图的说法正确的是

A. 图中的E设计较长的原因是为了美观
B. 图中能说明测电笔的正确使用方法的是图乙
C. 图是家庭电路的一部分，其中A应该是火线
D. 图中的1和2位置分别是接开关和灯泡的时候，1位置应该接开关

4. 电的使用提高了我们的生活品质，但使用不当也会给我们的生命财产造成损失，下列关于家庭用电安全的说法中正确的是

A. 洗衣机的三脚插头不能用两脚插头代替
B. 若空气开关“跳闸”，一定是使用了大功率用电器
C. 发现电路起火，应立即用水扑火
D. 电饭锅的插头沾水后可以接入电路

5. 今年上半年的居家网上学习，同学们使用电器的频率大大提高，也令大家的安全用电意识得到普遍提高，以下做法符合安全用电的是

A. 电器起火时，首先切断电源
B. 保险丝烧断后，可用铜丝代替保险丝
C. 用湿抹布擦正在观看的电视机
D. 有金属外壳的家用电器，金属外壳不用接地

6. 注意安全，珍爱生命。关于安全用电下列说法正确的是

A. 发现有人触电时，应立即用手将人拉开
B. 家用保险丝熔断后，可以用铜丝导线代替
C. 高压输电铁塔最上面两条导线是用来防雷的
D. 如果家里增加了大功率用电器，则漏电保护开关会迅速切断电路

7. “以人为本，创建平安和谐校园”是构建和谐社会的重要组成部分，同学们在日常生活中必须注意安全，珍视生命。下列有关安全方面的说法，正确的是

A. 使用测电笔鉴别火线零线时，手一定不能接触笔尾金属体
B. 在两线插头的插座板上，使用三线插头的用电器同样安全
C. 学校新增了两个微机室，用额定电流较大的保险丝更换后，就确保安全了
D. 如果发生触电事故，首先应立即切断电源，然后尽快联系医务人员进行抢救

8. 为了防止发生触电事故，我们必须遵守安全用电原则。为了更换一个灯泡，下列操作流程符合安全用电原则的是

A. 更换灯泡切断电源通电测试 B. 切断电源通电测试更换灯泡
C. 通电测试更换灯泡切断电源 D. 切断电源更换灯泡通电测试

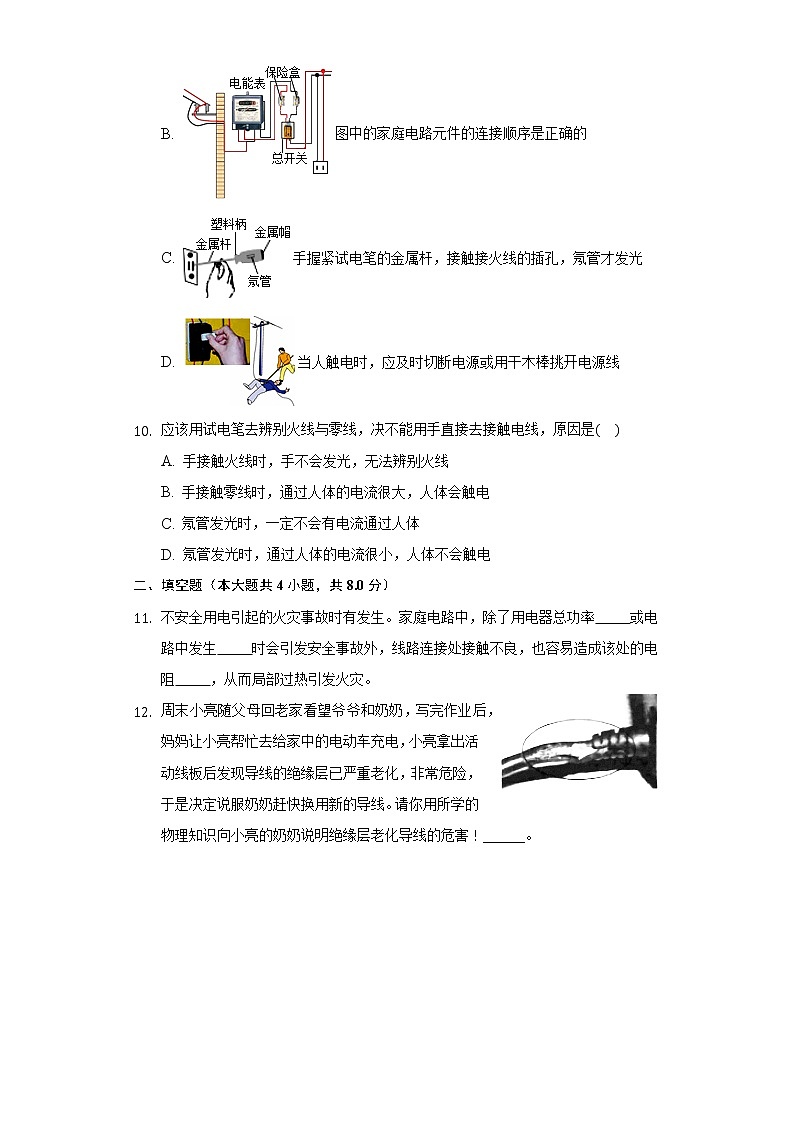

9. 家庭电路和安全用电知识，是现代公民生活的必备知识，下列有关图文说法正确的是

A. 甲站在干燥的木桌上，乙站在地上，则甲、乙都会触电
B. 图中的家庭电路元件的连接顺序是正确的
C. 手握紧试电笔的金属杆，接触接火线的插孔，氖管才发光
D. 当人触电时，应及时切断电源或用干木棒挑开电源线

10. 应该用试电笔去辨别火线与零线，决不能用手直接去接触电线，原因是

A. 手接触火线时，手不会发光，无法辨别火线
B. 手接触零线时，通过人体的电流很大，人体会触电
C. 氖管发光时，一定不会有电流通过人体
D. 氖管发光时，通过人体的电流很小，人体不会触电

二、填空题（本大题共4小题，共8.0分）

11. 不安全用电引起的火灾事故时有发生。家庭电路中，除了用电器总功率          或电路中发生          时会引发安全事故外，线路连接处接触不良，也容易造成该处的电阻          ，从而局部过热引发火灾。
12. 周末小亮随父母回老家看望爷爷和奶奶，写完作业后，妈妈让小亮帮忙去给家中的电动车充电，小亮拿出活动线板后发现导线的绝缘层已严重老化，非常危险，于是决定说服奶奶赶快换用新的导线。请你用所学的物理知识向小亮的奶奶说明绝缘层老化导线的危害______。
13. 电工维修电路时偶尔要带电操作，如图所示的操作不会发生触电事故的是          图；发生触电事故时，漏电保护器起作用的是          图。A.  B．  C．  D．
14. 如图甲，当站在地面上的人接触裸露的火线时，人会触电，说明人体是          选填“导体”或“绝缘体”；如图乙，当我们正确使用测电笔时，虽然有电流通过人体，但却不会触电，此时加在人体两端的电压不高于          。

三、作图题（本大题共2小题，共4.0分）

15. 小红家卧室安装了两盏“”的壁灯、和一个三孔插座，把它们正确地连接在家庭电路中，要求开关S只控制两盏电灯且都能正常发光．

16. 在图丙中完成家庭电路的连接，使其符合安全用电的要求。

四、实验探究题（本大题共2小题，共12.0分）

17. 小明在学习家庭电路与安全用电时知道了人直接或间接与______线接触就有触电的可能，但他有这样一个疑惑，在如图甲所示的电路中，当开关闭合后人站在地面上接触到A或B点时是否都触电呢？于是他找来的电池、小灯泡、导线等组成电路来探究，老师告诉他火线相当于电源正极，零线和大地都相当于电源负极，他将灯当做人体，若灯发光则证明有电流流过人体，人触电；那么你认为当人接触B点时，相当于图乙中的E端接______选填“C”或“D”点，当开关闭合后人站在地面上接触到B点______选填“能”或“不能”触电。

18. 如今电器已走进千家万户，电已与我们的生活息息相关。
    电饭锅利用电流的______效应工作，家庭电路中用电器的开关要接到______填“火线”或“零线”上。
    家庭中的电灯、电冰箱等用电器大多是______填“串”或“并”联在电路中的。大功率用电器一般不同时使用，是为了避免因______填“总功率过大”或“发生短路”而造成家庭电路中电流过大。
    小东家5月底电能表示数如图所示为______小东家同时接入的用电器总功率不能超过______W。
    为了防雷，特高压输电线路安装了用______填“导体”或“绝缘体”材料做成的避雷线。

五、计算题（本大题共2小题，共16.0分）

19. 现代家庭电气化程度越来越高，用电安全是一个十分突出的问题，下表提供了一组人体电阻数据，如图所示，用电器R接在电压为的电源上时，消耗电功率是，电路中还有额定电流为的保险丝。则：

只有用电器R接入电路时，通过保险丝的电流为____________A。

一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是____________上表电阻数据适用此人。

保险丝不会“救”人命的原因是___________________________________________________________________________________________________________________。








20. 如图所示的是小明家一种用来煎烤食物的双面电饼铛，它的上、下盘既可以同时加热，也可以在把手A处掀起上盘是上盘转轴所在的位置，使用下盘单独加热．

图甲中，若要用最小的力掀起电饼铛的上盘，请画出这个最小的力的示意图．

若电饼铛的上盘可以近似地看成是一个质地均匀的圆盘，其直径为24cm，质量为，则将上盘由图甲所示的位置掀起至图乙所示的竖直位置，人手克服上盘重力所做的功约是多少焦

为了测量电饼铛的电功率，小明同学把家中其余用电器均从电源上断开，只将该电饼铛接入电路让下盘单独加热，观察电能表表盘上标有“”字样，发现在5min内电能表转盘转动80圈．该电饼铛的下盘电功率是多少

小明观察到电饼铛的电源插头使用的是三脚插头，使用三脚插头的好处是什么

答案和解析

1.【答案】C


【解析】解：A、使用试电笔时，手必须接触笔尾金属体才能构成通路，试电笔接触火线时氖管才能发光，故A不符合安全用电原则；
B、家庭电路中各用电器是并联的，一个插座上同时使用多个大功率用电器，会造成干路电流过大，容易引起火灾，故B不符合安全用电原则；
C、发生触电事故时，应该首先切断电源，然后再进行其他的救护措施，故C符合安全用电原则；
D、家用电器金属外壳相连接的是地线，这样即使金属外壳带电，电流会通过地线导入大地，防止造成触电事故的发生，不能用两孔插座替代，故D不符合安全用电原则。
故选：C。
使用试电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能在接触火线时氖管发光；
家庭电路中各用电器是并联的，一个插座上同时使用多个大功率用电器，会造成干路电流过大，引起火灾；
发现有人触电或电引起的火灾，首先切断电源，再实行救援措施；
三孔插座的接法：上面的孔接地线，左孔接零线，右孔接火线。上孔接地线是为了金属外壳的用电器的金属外壳接地，避免金属外壳的用电器漏电时，发生触电事故。
本题考查了学生对安全用电知识的了解与掌握，平时学习时多了解、多积累，加强安全意识，不能违反。


2.【答案】C


【解析】解：A、漏电保护器是在有人触电或漏电时，能自动断开电路，对人身起保护作用的保护装置，故A错误；
B、电能表是测量电路消耗电能或测量电功的仪表，故B错误；
C、在使用试电笔辨别火线和零线时，手必须接触笔尾的金属体，故C正确；
D、用带有金属外壳的用电器时，外壳必须接地，是为了防止触电，但并不是所有用电器的外壳都要接地，故D错误。
故选：C。
漏电保护器是在有人触电或漏电时，能自动断开电路，对人身起保护作用的保护装置；
电能表是测量电路消耗电能的仪表；
使用测电笔时，手必须要接触笔尾的金属体，才能分辨出火线、零线；
有金属外壳的用电器，其外壳一定要接地，以防止漏电造成触电事故。
本题考查了安全用电的常识，相对比较简单，属于基础知识。


3.【答案】C


【解析】解：A、大功率或带有金属外壳的用电器，其金属外壳一定要通过三脚插头接地，以防用电器外壳带电，会危及人身安全，图中的E设计较长的原因是为了连接外壳。故A错误；
B、在使用试电笔时为了避免触电手应接触笔尾金属体，甲图正确，乙图错误，故B错误；
C、在三孔插座接线时，右侧的孔应当接火线，故C正确；
D、在家庭电路中，为了避免触电，开关应当接在火线上，故1位置应该接灯泡，2位置应当接开关，故D错误；
故选：C。
大功率或带有金属外壳的用电器，必须使用三脚插头，其中较长的脚与该用电器的外壳相连，以防外壳带电，危及人身安全；
使用试电笔时手应接触笔尾金属体；
在三孔插座接线时，右侧的孔应当接火线；
在家庭电路中，开关应当接在火线上。
此题考查了安全用电的知识，难度不大，认真分析即可。


4.【答案】A


【解析】解：
A、洗衣机的金属外壳要接地，不能使用两脚插头，需要使用三脚插头，故A正确；
B、空气开关“跳闸”，是因为家庭电路中电流过大，可能是因为短路，也可能是因为用电器的总功率过大，故B错误；
C、发现电路起火，应立即切断电源，若先用水扑火，易发生二次触电，故C错误；
D、生活用水是导体，电饭锅的插头沾水后接入电路，会发生短路，故D错误。
故选：A。
带有金属外壳的用电器，外壳一定要接地，需要使用三脚插头；
家庭电路电流过大的原因：短路或总功率过大；
发现电路起火，应立即切断电源，以防止二次触电；
生活用水是导体，电饭锅的插头沾水，不能使用，防止发生短路。
本题考查了学生对安全用电知识的了解与掌握，平时学习时多了解、积累，加强安全意识，学好电、用好电。


5.【答案】A


【解析】解：
A、发现电器起火时，要先立即切断电源再灭火，故A符合安全用电原则；
B、铜丝的电阻小、熔点高，在电流过大时，产生的热量不容易达到熔点，因此不会熔断，起不到保险的作用，故B不符合安全用电原则；
C、湿布有水，是容易导电的物体，用湿布擦拭正在观看的电视机，容易引起人体触电，故C不符合安全用电原则；
D、带有金属外壳的用电器，其金属外壳一定要接地线，以防用电器外壳带电，会危及人身安全，故D不符合安全用电原则。
故选：A。
当有人触电、电线或用电器着火后，先切断电源，再救人、救火；
铜丝的电阻率小、熔点高，用铜丝代替保险丝，不能在电流过大时，自动切断电路；
生活用水是导体，用湿布擦正在工作的用电器，容易造成触电；
有金属外壳的家用电器，金属外壳要接地。
本题考查学生对安全用电常识的记忆和应用，同学们要牢记安全用电常识，并正确规范操作，避免危险发生。


6.【答案】C


【解析】解：A、当发现触电时，应立刻断开电源或用绝缘体将带电体与人体分开，故A错误；
B、保险丝熔断后不能用铜丝代替，因为铜的熔点很高，在电路中电流过大时，铜丝不能自动熔断，不能起到保险的作用，故B错误；
C、高压输电铁塔最上面的两条导线是用来防雷的，防止闪电带来更大的危害，故C正确；
D、漏电保护器一般是在电路发生对地漏电现象时才会自动跳闸，而电路中总功率过大会导致空气开关跳闸，而不是漏电保护器，故D错误。
故选：C。
发现触电时，应立即断开电源；
熔丝熔断后千万不能用铜丝代替，因为铜的熔点很高，在电路中电流过大时，铜丝不能自动熔断，不能起到保险的作用；
高的建筑物需要采取防雷措施；
漏电保护器一般是在电路发生对地漏电现象时，即火线与零线上的电流不相等时才会自动跳闸，而电路中总功率过大会或发生火线零线之间短路时，导致空气开关跳闸。
本题考查了安全用电的常识，属于基础知识在日常生活中一定要养成安全用电的习惯。


7.【答案】D


【解析】解：A、在使用测电笔时，应用手接触笔尾的金属体，用笔尖接触导线，当测电笔的氖管发光，则说明接触的是火线，当氖管不亮时，说明接触的是零线。故A错误；
B、使用三脚插头和三孔插座，可以把用电器金属外壳与大地相连，如果用在两线插头的插排，去掉一个脚，一旦漏电，人碰到用电器外壳，会触电，故B错误；
C、选择保险丝时，应要使熔丝的额定电流略小于或等于电路中的最大正常工作电流，故C错误；
D、发生触电事故，用手拉不安全，报警时间来不及，切断电源是首先要做的，故D正确。
故选：D。
解答本题须知道：
使用测电笔时，应让手与笔尾的金属体接触，才是正确的，当氖管发光时，说明是接触的是火线；
对于金属外壳的家用电器，金属外壳一定接地，防止外壳漏电，发生触电事故；
熔丝顾名思义就是能熔断的金属丝，将它串联在电路中，当电路中有过大电流通过时，熔丝发热自动熔断，切断电路，从而起到保护电路的作用；
发现有人触电或电引起的火灾，首先切断电源，再实行救援措施。
要求掌握测电笔的使用方法、触电急救方法、保险丝的选择原则、三脚插头的使用原理，是基础题。


8.【答案】D


【解析】解：更换灯泡之前必须断开总开关，切断电源，更换灯泡，最后通电测试灯泡是否发光，故D正确，ABC错误。
故选：D。
更换灯泡前首先切断电源，再更换灯泡或维修，最后通电测试。
本题考查更换灯泡的流程，一定要记住先切断电源。


9.【答案】D


【解析】解：
A、甲站在干燥的木桌上一只手接触到火线，无法形成电流的通路，故不会发生触电；乙站在地上一只手接触到零线，零线与大地之间没有电压，因此没有电流通过人体，不会发生触电，故A错误；
B、电能表测量整个家庭消耗电能的多少，一定安装在最前面；总开关控制整个电路，为了检修电路的安全，要安装在电能表的后面；电路中电流过大会熔断保险丝，为了保证更换保险丝时的人身安全，保险装置安装在总开关的后面，故B错误；
C、常用试电笔辨别火线和零线，使用试电笔时，手要接触试电笔尾部的金属体，不能接触金属笔杆，故C错误；
D、发生触电事故时，应及时切断电源或用干木棒挑开电源线，故D正确。
故选：D。
触电的实质是当有一定大小的电流通过人体，就会引起人体触电；
电能表是测量家庭消耗电能多少的仪表，也防止一些人偷电，一定安装在家庭电路的最前端，并且在总开关的前面；检修电路时要断开开关，在电能表的后面要接入总开关；保险装置里面的保险丝能在电路电流过大时，能自动切断电源。为了方便更换保险丝，保险装置一定要安装在总开关的后面；
试电笔的使用方法：使用试电笔时，手要接触试电笔尾部的金属体，笔尖接触电线，氖管发光表明接触的是火线，不发光是零线；
发现有人触电，首先要切断电源，使触电者尽快脱离电源，然后根据具体情况，进行相应的救治。
此题考查了安全用电常识和家庭电路的连接，属于基本技能的考查，难度不大。


10.【答案】D


【解析】当手接触火线时，由于火线与大地之间的电压为，而人体安全的电压是不高于，因此手直接接触火线，人会有生命危险；手只接触零线时，由于零线与大地之间的电压为0，不会有电流通过人体；用试电笔测量火线时，加在试电笔和人之间的电压是，试电笔和人是串联的，串联的电阻起分担电压的作用，电阻越大，分担的电压越大，试电笔的电阻很大，分担的电压很大，人分担的电压很小，通过人体的电流很小，电压不高于，不会对人造成危害．故选D．


11.【答案】过大

短路

变大

【解析】解：家庭电路中电流过大的原因：一是短路，二是过载，即用电器总功率过大。这些可能造成电流过大引发安全事故。在家庭电路中，导线相互连接处接触不良，容易造成该处的电阻较大，导线连接处与导线串联在电路中，通过的电流相等、通电时间相等，由可知，导线连接处产生的热量较多，往往比别处更容易发热，会加速导线老化，甚至引起火灾。


12.【答案】容易引起触电或造成短路


【解析】解：正常情况下，家庭电路的导线都有绝缘皮，电路可以安全、正常使用。如果电线的绝缘皮老化、破损时应及时更换，否则容易发生触电事故或短路。
故答案为：容易引起触电或造成短路。
电线的绝缘皮破损，人接触时，容易造成触电事故；同时容易造成短路。
此题考查了安全用电常识，属于基本生活技能的考查。我们要熟悉安全用电常识，正确用电，安全用电。


13.【答案】 B

C

【解析】解：人体触电的原因是有电流流过，形成通路，人体为导体，一边与火线相接，一边与零线或大地相接，都会形成通路，A、C、D中通过人体都能构成闭合的电路，即有电流流过人体，会触电；只有B中没有构成闭合的电路，电流不会流过人体，不会触电；C中通过火线的电流和通过零线的电流不同，所以漏电保护器会断开。


14.【答案】导体

【解析】解：生活常识告诉我们，人体是容易导电的，所以是导体，这也是人会发生触电事故的原因；如图乙，当我们正确使用测电笔时，虽然有电流通过人体，但却不会触电，此时加在人体两端的电压不高于。


15.【答案】


【解析】

【分析】
掌握家庭电路的灯泡、开关、三孔插座的接法，同时考虑使用性和安全性。

【解答】
开关S控制两盏电灯且都能正常发光，两灯泡并联，开关S在干路上；
灯泡接法：火线先进入开关，这样在断开开关时，能切断火线与灯泡的连接，接触灯泡不会发生触电事故。
三孔插座的接法，左边接零线，右边接火线，中间接地线。如图所示：
。


16.【答案】解：火线首先进入开关，再进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套。这样开关既能控制灯泡，又能在灯泡损坏时，断开开关，切断火线，更换灯泡时更安全；
三孔插座的上孔接地线，左孔接零线，右孔接火线。当金属外壳的用电器插入三孔插座时，能使金属外壳接地，防止漏电时发生触电事故。
如下图所示：



【解析】家庭电路中，开关控制灯泡时，火线首先进入开关，再进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套；家庭电路中，三孔插座的上孔接地线，左孔接零线，右孔接火线。
在家庭电路中，安装各个元件，不但考虑各元件能正常工作，更要考虑使用的安全性。


17.【答案】火  C  不能


【解析】解：家庭电路中的触电事故，都是人体直接或间接与火线接触造成的；
由图甲知电流通过火线、开关、A、灯泡、B回到零线；图乙知电流从正极、开关、D、灯泡、C回到负极，所以当人接触B点时，相当于图乙中的E端接
C点，当开关闭合后，由于左边的导线把灯短路，灯泡不会发光，故当开关闭合后人站在地面上接触到B点不能触电。
故答案为：火；C； 不能。
家庭电路中有两根线，一根线是火线，一根是零线。人体直接或间接跟火线接触，有电流通过人体就会造成触电事故；
用导线直接把用电器两端直接连接起来，用电器短路。
本题考查了触电的定义和模拟电路判断是否会发生触电，掌握触电是直接或间接接触火线是解题的关键。


18.【答案】热；火线；并；总功率过大；；1100；导体。


【解析】电饭锅是利用电流的热效应工作的，工作时消耗电能转化为内能；开关控制用电器时应接在火线上，断开开关，切断火线，操作更安全；
电灯、电冰箱在使用时互不影响，是并联在电路中；
为了避免因总功率过大而造成家庭电路中电流过大，大功率用电器一般不同时使用。
月底电能表的读数是；小东家接入电路的总功率不能超过：。
高压输电铁塔最上面的两条导线是用导体材料做成的避雷线，防止雷直接击到输电线上，这两条线一般与铁塔相连，将电流引入大地。

本题考查了电流的热效应、开关和用电器的连接方法、电能表的读数方法、电功率的计算以及安全用电知识等多个知识点，注重了物理和生活的联系，应认真审题，明确题目中的物理情景，合理选用物理规律求解。


19.【答案】；
；
通过保险丝的电流远小于保险丝熔断电流，人已触电，但保险丝未断。


【解析】

【分析】

本题考查了学生对电功率的公式、欧姆定律的了解与掌握，通过计算明白“熔丝不会救人命”的原因，有意义
知道电源电压和R消耗的电功率，利用求通过熔丝的电流；
由表中数据得出潮湿时，手与脚之间的电阻，又知道电源电压，利用欧姆定律求通过人体的电流；
把中计算出的触电电流与熔丝的熔断电流比较，找出原因。
【解答】
通过保险丝的电流为；
由表中数据得出潮湿时，手与脚之间的电阻为，通过人体的电流为；
由可知发生触电时，通过保险丝的电流远小于保险丝熔断电流，即：人已触电，但保险丝未断，所以保险丝不会“救”人命。
故答案为：；；通过保险丝的电流远小于保险丝熔断电流，人已触电，但保险丝未断。


20.【答案】解：由图知，若用最小的力掀起电饼铛的上盘，应选取点A做为动力作用点，OA做动力臂时动力臂最长，由杠杆平衡条件可知动力最小，如图所示：
；
上盘直径为24cm，由图甲所示的位置掀起至图乙所示的竖直位置，则上盘重心升高的高度：
，
上盘的重力：
 ，
人手克服上盘重力所做的功：
；
转盘转动80圈消耗电能：
，
电饼铛工作的时间：，
电饼铛下盘的功率：
；
用电器工作时，将用电器的金属外壳与大地相连，随时带走对人体不安全的电流，保护人身安全。
答：如上图所示；
人手克服上盘重力所做的功约是；
该电饼铛的下盘电功率是800W；
用电器工作时，将用电器的金属外壳与大地相连，随时带走对人体不安全的电流，保护人身安全。


【解析】本题考查了杠杆力臂的画法、功的计算、电能的计量、安全用电常识、电功和电功率公式的综合应用。
根据杠杆平衡条件得，阻力和阻力臂的大小不变，要使最小力掀起上盘，应使动力臂最大，最大动力臂为OA，故做OA的垂线即可找出最小力；
上盘直径为24cm，由图甲所示的位置掀起至图乙所示的竖直位置，可知上盘重心升高的高度，根据可求出人手克服上盘重力所做的功；
由题知，转盘转动80圈消耗电能，再根据求出电饼铛下盘的功率；
三脚插座接地线，将用电器的金属外壳与大地相连，随时带走对人体不安全的电流，保护人身安全。
