初中物理人教版九年级全册第1节 家庭电路课前预习ppt课件

这是一份初中物理人教版九年级全册第1节 家庭电路课前预习ppt课件，共39页。PPT课件主要包含了教学目标，教学重点，教学难点，家庭灯光装饰，家庭电路的组成，保险装置，火线和零线，零线N，火线L，地线E等内容，欢迎下载使用。

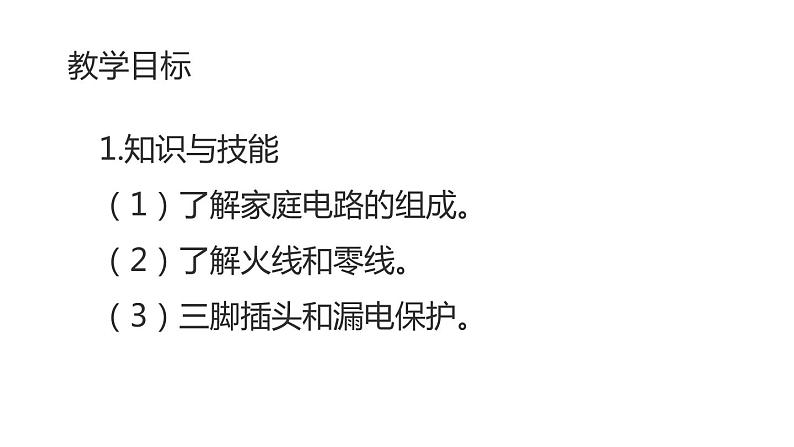

1.知识与技能（1）了解家庭电路的组成。（2）了解火线和零线。（3）三脚插头和漏电保护。

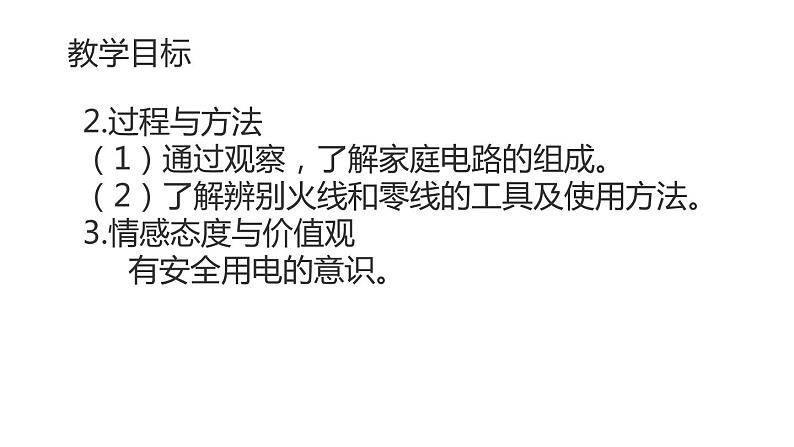

2.过程与方法（1）通过观察，了解家庭电路的组成。（2）了解辨别火线和零线的工具及使用方法。3.情感态度与价值观 有安全用电的意识。

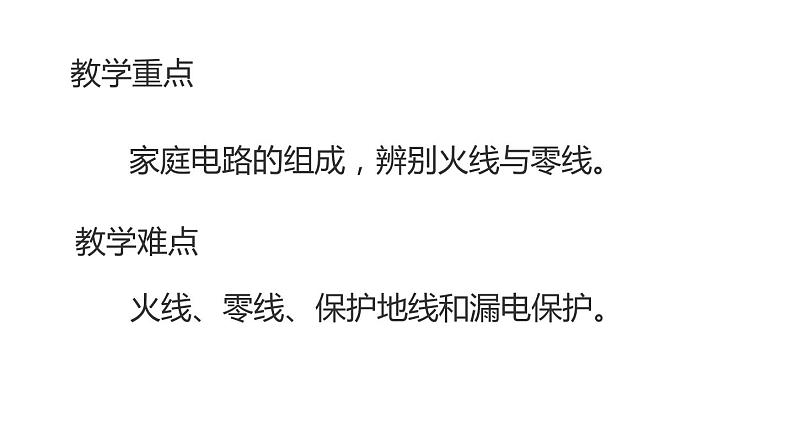

家庭电路的组成，辨别火线与零线。
火线、零线、保护地线和漏电保护。
一、家庭电路的组成
家庭电路是最常见、最基本的实用电路。前几章我们做电学实验时，通常用干电池或学生电源等来提供电能，而家庭照明和家用电器所用的电能是从发电厂通过输电线送来的。我国家庭电路的电压是220V。

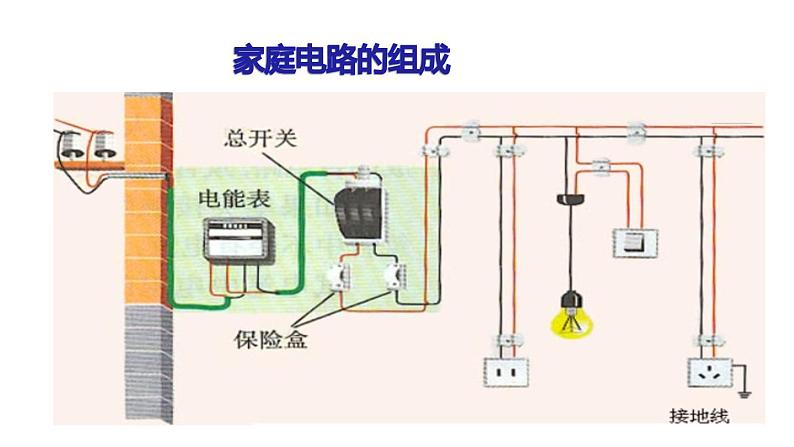

上图是比较简单的家庭电路示意图，由两根进户线、电能表、总开关、保险装置、用电器、导线等组成。输电线进户后首先接到电能表上，电能表用来显示所消耗的电能。接下来就是总开关。当家庭电路需要检修时，必须断开总开关，这时室内全部电路与外面的输电电线分离，可以保证施工人员的安全。
总开关的后面是保险装置。熔丝是简易保险装置，装在保险盒内。 电流过大时，熔丝会熔化，切断电路，对用电器起到保护作用。
注意：选用合适规格的保险丝，不能用铜丝 或者铁丝代替。
作用：电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
材料：由电阻率较大、熔点较低的铅锑合金制成。
现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中电流过大时，空气开关自动断开，切断电路，俗称跳闸。在找出电流过大的原因并把问题解决之后，重新闭合空气开关就可以了。
进户线有两条输电线中，一条叫做端线，俗称火线，另一根叫做零线。零线在入户之前已经和大地相连。
在家庭电路中，知道进户线的两条哪条是火线，哪条是零线非常重要。常用的方法是用试电笔来判断。
一种试电笔的构造如图所示。氖管中充有稀薄的氖气，两端是两个金属的电极。当电极间电压达到一定值时，氖气会导电。当电流从一个电极流到另一个电极时，氖气会发红光。
使用时，手按住笔卡，用笔尖接触被测导线（手指千万不能碰到笔尖）。 如果被测导线是火线，电流经过笔尖、电阻、氖管、弹簧，再经过人体、经过大地，流到零线，与电源构成闭合电路，氖管就会发光。
如果被测导线是零线，氖管中不会有电流，氖管也就不会发光。 试电笔中的电阻的作用十分重要。氖管发光只需很小的电流，所以要在试电笔的电路中串联一个很大的电阻，约有一百万欧姆。
由于电流很小，使用试电笔时尽管电流通过人体，也不会对人体造成伤害。 另一种常见试电笔形状如螺丝刀，使用时要用指尖抵住上端的金属帽。
试电笔通常也用来检查电气设备的外壳是否带电。 通常情况下，家庭电路中各个用电器的通断，不应该影响其他用电器的通断，所以用电器应该是并联后接在电路中。控制用电器的开关要连接在火线和用电器之间。
三、三脚插头和漏电保护器
洗衣机、电冰箱等用电器的电源插头有三条线，其中一条接火线（通常标有“L”），一条接零线（通常标有“N”），第三条线标着“E”，它是做什么的？。
原来，插头上标着E的导线和用电器的金属外壳相连，插座上相应的导线和室外的大地相连。万一用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，电流就会流入大地，不致对人造成伤害。
三线插座是怎样接入电路中的呢？
三空插座接线方法
两孔空插座接线方法
开关要连接在火线与用电器之间
电灯与控制的开关的接线方法
灯泡、开关插座接线方法
在新建的楼房里，控制插座的总开关大多数装有漏电保护器。正常情况下，用电器通火线、零线和供电系统中的电源构成闭合电路，不应该有电流直接流入大地。
但是，如果站在地上的人不小心接触火线，电流经过人体流入大地，这时，总开关上的“漏电保护器”会迅速切断电流，对人身起保护作用。
如果站在地上的人不小心接触火线，电流经过人体流入大地，这时，总开关上的“漏电保护器”会迅速切断电流，对人身起保护作用。
图是现在一般标准住宅内配电系统方框图，同学们可以想一想：空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？
1.家庭电路由进户线、电能表、总开关、保险装置、用电器、导线等组成。
2.火线L、零线N。零线与火线间电压是220V，用试电笔辨别。手触尾，尖触线，氖管发光，是火线。
3.三线插头的第三根线E和用电器的金属外壳相连。如果站在地上的人不小心接触了火线，电流经过人体流入大地，漏电保护器迅速切断电流。
1.下列关于家庭电路的组成部件作用说法错误的是 （ ）A.进户线输送电能 B.电能表测量消耗的电功率 C. 当电流过大时空气开关自动断开切断电路 D.保险装置，当电流过大熔丝熔化，切断电路
2.下列关于家庭电路的进户线和测量工具说法错误的是 （ ）A.进户线中，一条叫火线，另一条叫零线 B.零线在入户之前已经和大地相连 C.试电笔测量火线，电流经过笔尖、电阻、氖管、弹簧，再经过人体、大地流到零线，与电源构成闭合电路，氖管发光。 D.如果笔尖接触的是零线，氖管也会发光。
3.下列关于家庭电路的三脚插头和漏电保护器说法错误的是 （ ）A.三脚插头的第三条线标着E与用电器的金属外壳 相连 B.三脚插头一条线标着N接火线C.用电器的金属外壳与零线相连。 D.空气开关和漏电保护器作用是一样的。
4.空气开关跳闸的原因可能是（ ）A.一定控制灯泡的开关处于断开状态 B.可能是接入大功率用电器 C.一定是有人接触了火线 D.一定是电视机处于待机状态
5.闭合室内照明电路开关，发现灯泡不亮，但灯座完好，用试电笔测试灯座两接线柱，发现试电笔氖管都发光，则 （ ）A.火线断了 B.零线断了 C.灯泡灯丝断了 D.火线短路
6.家庭电路中接法正确的是 （ ） A.开关、电灯、插座都是串联 B.开关与电灯串联再与插座并联C.保险丝接在零线上 D.开关接在零线上
7.漏电保护器跳闸的原因可能是（ ）A.一定控制灯泡的开关处于断开状态 B.可能是接入大功率用电器 C.一定是有人接触了火线，电流经过人体流入大地 D.一定是电视机处于待机状态
