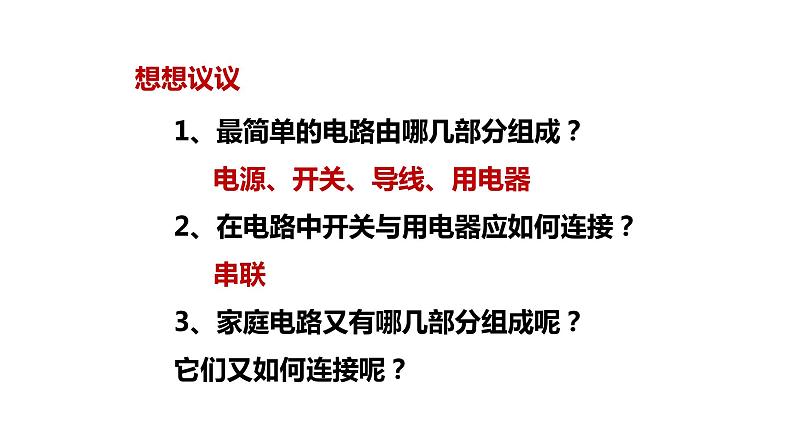

1、最简单的电路由哪几部分组成？ 电源、开关、导线、用电器2、在电路中开关与用电器应如何连接？ 串联3、家庭电路又有哪几部分组成呢？它们又如何连接呢？

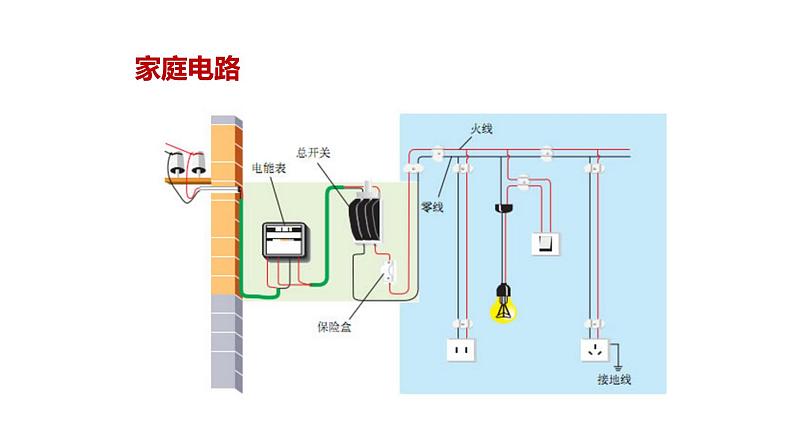

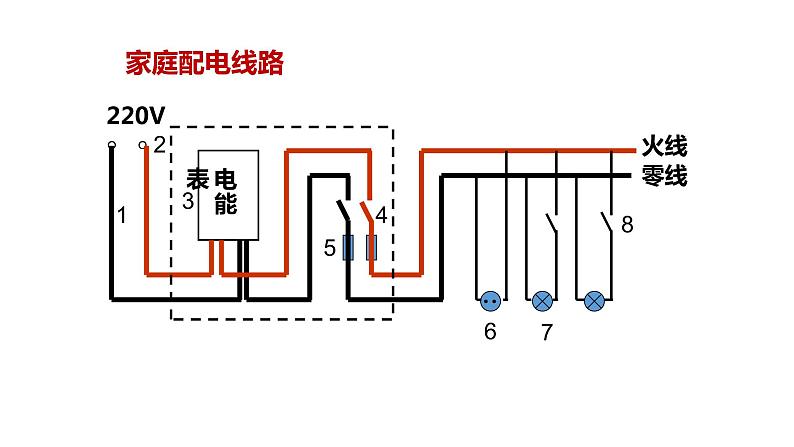

家庭电路由进户线和连接导线、电能表、闸刀开关、熔断器、灯座、开关、插座等构成。家庭电路中的各种用电器的通断，都不能影响其他用电器.所以家用电器是并联接入电路的。

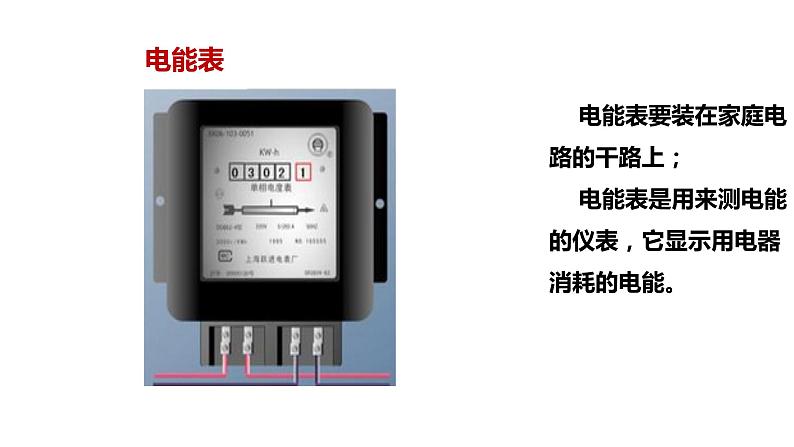

电能表要装在家庭电路的干路上；电能表是用来测电能的仪表，它显示用电器消耗的电能。

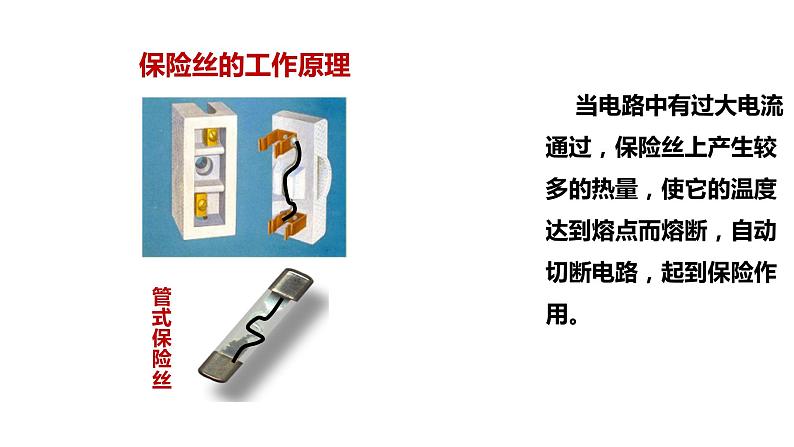

当电路中有过大电流通过，保险丝上产生较多的热量，使它的温度达到熔点而熔断，自动切断电路，起到保险作用。

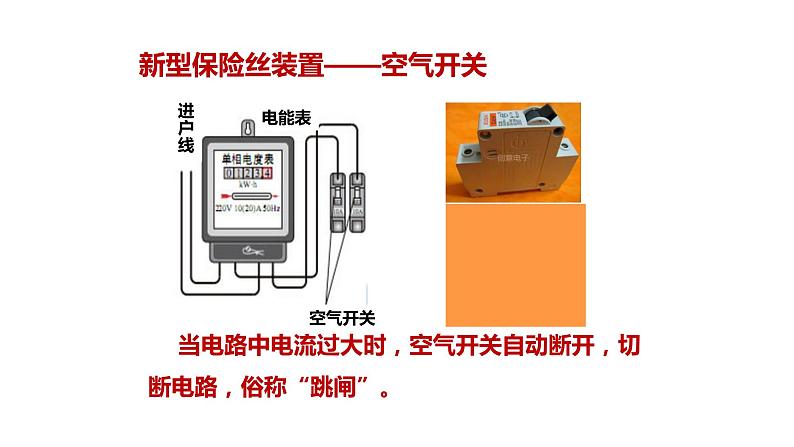

新型保险丝装置——空气开关
当电路中电流过大时，空气开关自动断开，切断电路，俗称“跳闸”。
有两根电线，一条叫端线，俗称火线，一根叫零线，火线与零线间的电压是220伏。零线在入户前是接地的，正常情况下不带电，对人体无危害。
（1）作用：辨别火线和零线。
使用方法:用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。
1、 测电笔接触零线时,氖管为什么不发光? 零线与地之间没有电压，不能形成电流。
2、在用试电笔辨别火线零线时,为什么不能让手碰笔尖的金属体?笔尖属于导体，相当于手直接接触火线，易触电。
插座：用来接可移动的用电器，并联在电路中。
这是生活中常见的两孔插座和三孔插座，两线插头和三线插头。
两孔插座的接法：“左零右火”
三孔插座接法：“左零右火上接地”
插座在家庭电路中的连接方式
三孔插座中，多的那个孔是接大地的，当把三脚插头插入时，在把电器连入电路的同时，也把电器的外壳连入了大地。即使发生漏电事故，电流通过接地导线流入大地，人体接触外壳时就避免发生触电事故。
如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时总开关上的漏电保护器就会起作用，它会迅速切断电路，对人起保护作用。
开关与被控制的电灯怎样连接？灯头里面的线又怎么连接呢？
控制电灯的开关应与电灯串联，并且要接在火线上。
1、家庭电路中开关不能单独作为一个支路，必须和它控制的用电器串联后接入电路中。2、用电器接入电路的顺序： 火线——开关——用电器——零线
由于开关接在火线上，当拉开开关切断电路时，灯座或其他用电器就脱离了火线，这时人接触灯座或其他用电器就不会触电。
1、插座和各用电器之间并联；
2、用电器和控制它的开关之间是串联的，且为了安全起见，火线过来先接开关再接用电器；
3、插座分为两孔插座和三孔插座。
1、家庭电路里的电视机、电冰箱、电灯等用电器的连接方式是 联；开关和被控制的用电器是 联；为了防止因漏而出现的触电事故，家用洗衣机的外壳一定要 。
2、某同学在学习家庭电路时，安装了两盏白炽灯和两个插座，如图所示，如果两插座中均连人家用电器，且将电路中的开关全部闭合，那么各用电器工作的情况是 ( ) A．甲、乙、丙、丁都正常工作B．只有乙、丙、丁正常工作C．只有丙、丁正常工作D．只有丙正常工作
1.完成本节动手动脑学物理 2.完成本节对应练习
