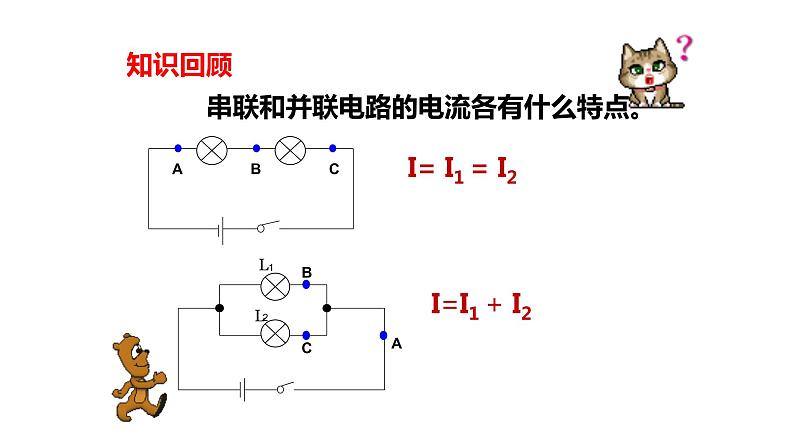

串联和并联电路的电流各有什么特点。
日常生活中你常见的电路哪些属于串联电路哪些属于并联电路？为什么要分串联、并联呢？

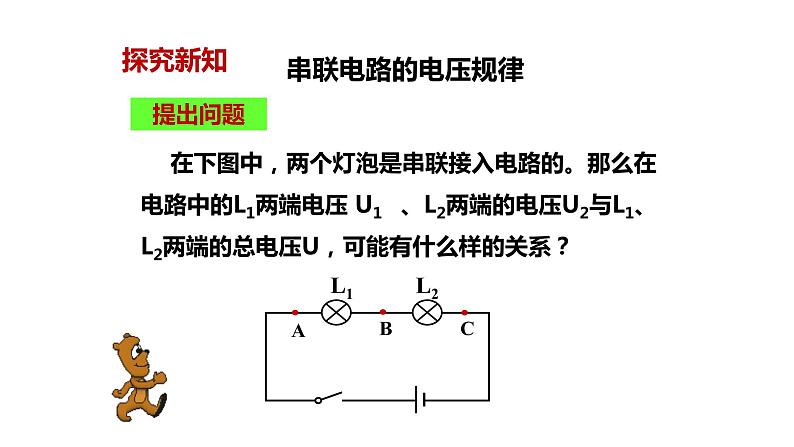

在下图中，两个灯泡是串联接入电路的。那么在电路中的L1两端电压 U1 、L2两端的电压U2与L1、L2两端的总电压U，可能有什么样的关系？

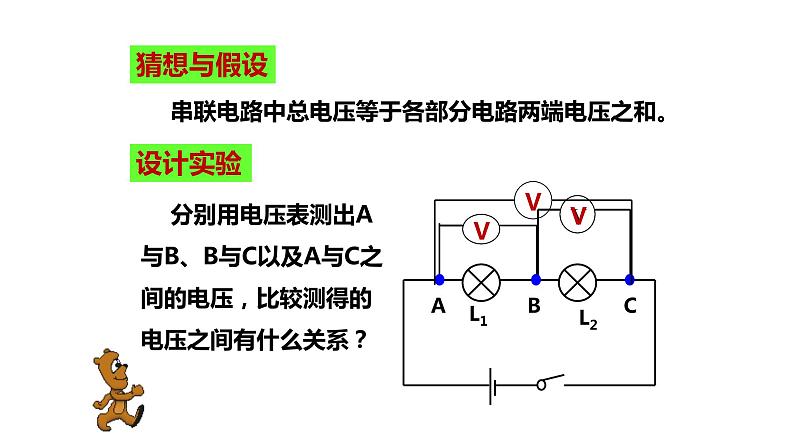

分别用电压表测出A与B、B与C以及A与C之间的电压，比较测得的电压之间有什么关系？
串联电路中总电压等于各部分电路两端电压之和。

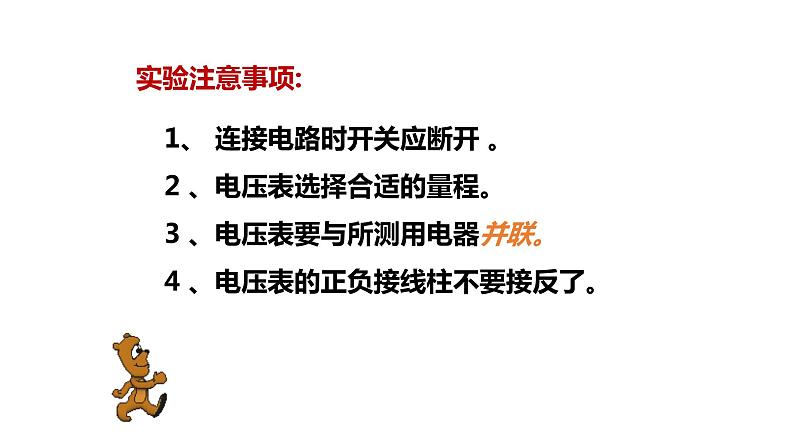

实验注意事项:
1、 连接电路时开关应断开 。2 、电压表选择合适的量程。3 、电压表要与所测用电器并联。4 、电压表的正负接线柱不要接反了。

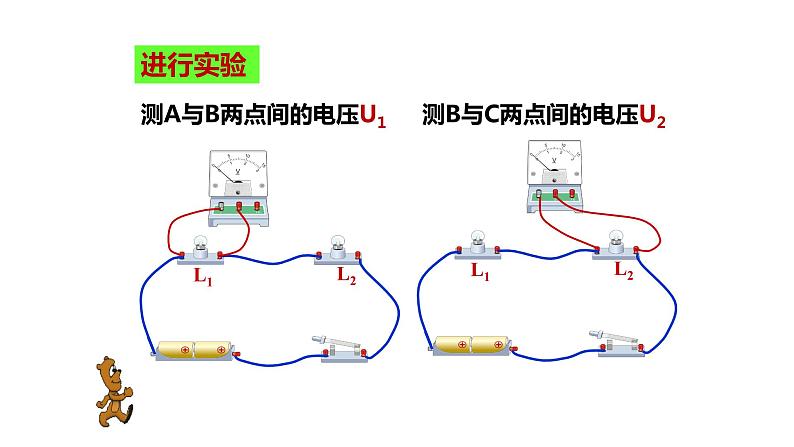

测B与C两点间的电压U2
测A与B两点间的电压U1

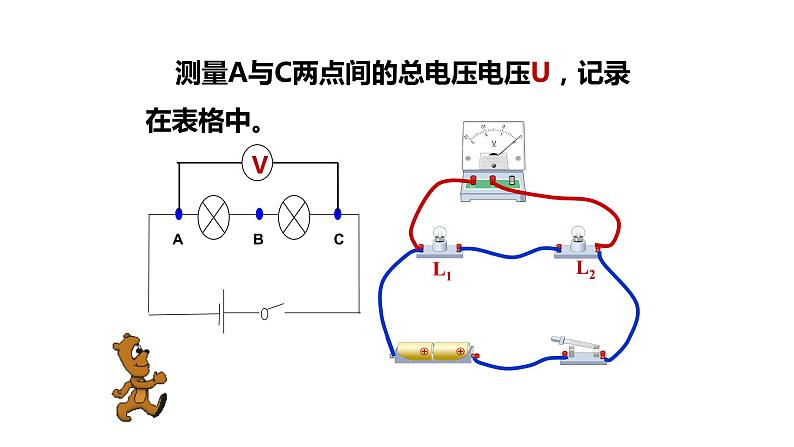

测量A与C两点间的总电压电压U，记录在表格中。
换用不同规格的灯泡重复上述实验，数据记入表格。
串联电路两端总电压等于各部分电路两端电压之和。
生活中，常常把电池串联起来使用。那么两节电池和一节电池，它们的电压一样吗？如何测量？
电池串联后的电压等于各个电池的电压之和。
如图，闭合开关后，电压表V的示数是14V，电压表V1的示数是8V，那么电压表V2的示数应该是 V。
如图所示，电源电压为3V，电压表的示数为1V，则灯泡L1和L2两端的电压分别为（ ） A 1V、2V B 1V、1V C 2V、1V D 无法确定
在下图中，两个灯泡是并联接入电路的。那么在电路中的L1两端、L2两端的电压与L1、L2两端的总电压可能有什么样的关系？
探究并联电路电压的规律
分别用电压表测L1、L2两端的电压，然后测出L1、L2两端的总电压，看看测得的电压之间有什么关系？
并联电路两端总电压等于各支路两端的电压，且并联电路中各支路两端电压相等。
测灯L1两端的电压U1，记入表格
测灯L2两端的电压U2，记入表格
两灯并联后的总电压U，记入表格。
并联电路两端总电压等于各支路两端的电压；并联电路中各支路两端电压相等。
1、多进行几次实验，使结果更具普遍性。2、每次实验选用不同的规格的小灯泡或其它用电器。 3、改用不同电压的电源。4、将用电器的个数由两个改为三个或更多。 这样才能使实验结论更具有普遍性。
若将20只相同的小灯泡串联接在220 V的电路中，每只小灯泡两端的电为        V，若将20只相同的小灯泡并联接在110 V的电路中，每只小灯泡两端的电压为          V。
废旧电池中含有重金属镉、铅、汞、镍、锌等，其中镉、铅、汞是对人体危害较大的物质。我国是世界上头号干电池生产和消费大国 ，电池污染现象不容乐观 。
防止废旧电池对环境的危害
1、串联电路两端总电压等于各部分电路两端电压之和。
2、并联电路两端总电压等于各支路两端的电压。
表达式为：U=U1+U2
表达式为：U=U1=U2
A．8V 2V B．10V 2V C．2V 8V D．2V 10V
1、图 （a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（ ）
（2016自贡）某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2 V，则L1两端的电压为_______，L2两端的电压为________。
如图所示，电源电压保持不变，闭合开关S时，电压表示数变化情况为（ ）
A.电压表示数变大 B.电压表示数减小C.电压表示数不变 D.无法确定
1.完成本节动手动脑学物理 2.完成本节对应练习
