初中物理教科版九年级上册1 欧姆定律复习ppt课件

这是一份初中物理教科版九年级上册1 欧姆定律复习ppt课件，共29页。PPT课件主要包含了欧姆定律，实验内容公式，知识机构，一伏安法测电阻，知识梳理，实验原理，实验电路图，滑动变阻器的作用，RUI，2保护电路等内容，欢迎下载使用。

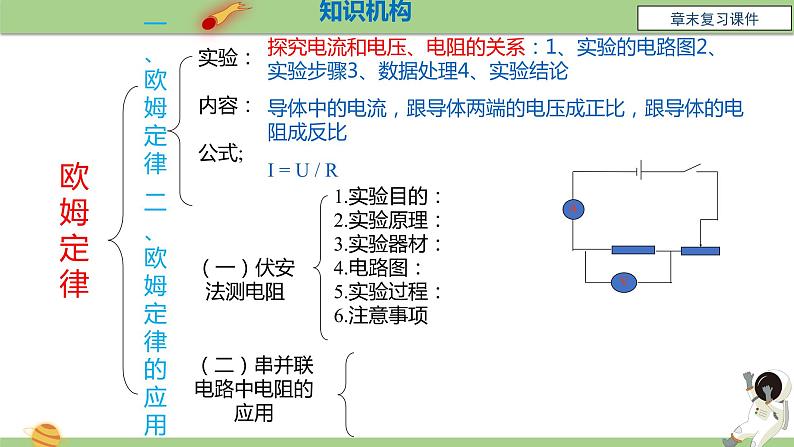

1.实验目的：2.实验原理：3.实验器材：4.电路图：5.实验过程：6.注意事项
探究电流和电压、电阻的关系：1、实验的电路图2、实验步骤3、数据处理4、实验结论

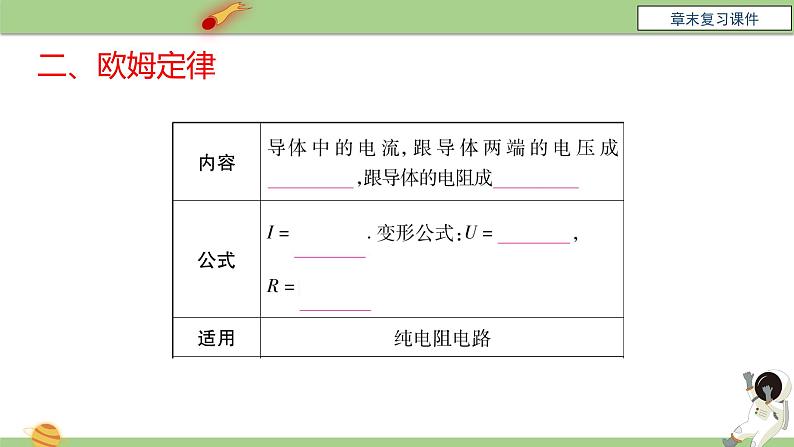

I = U / R
二、欧姆定律 的应用

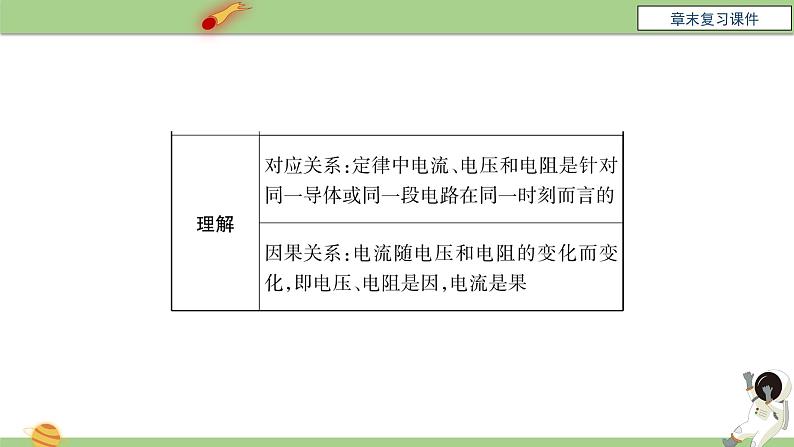

导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比
（二）串并联电路中电阻的应用

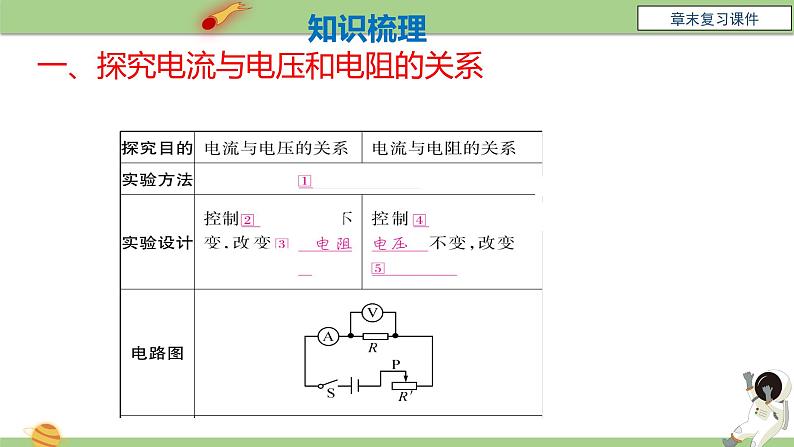

一、探究电流与电压和电阻的关系

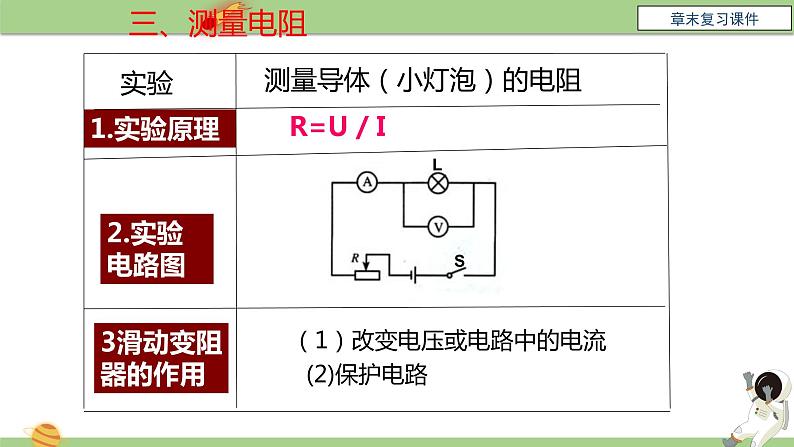

测量导体（小灯泡）的电阻

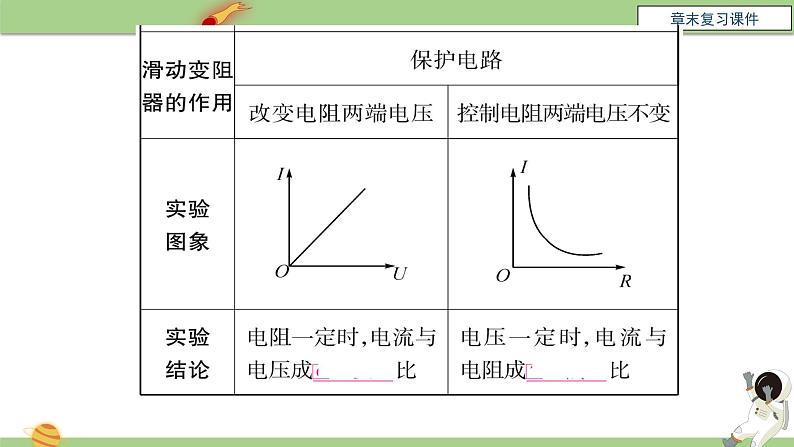

（1）改变电压或电路中的电流

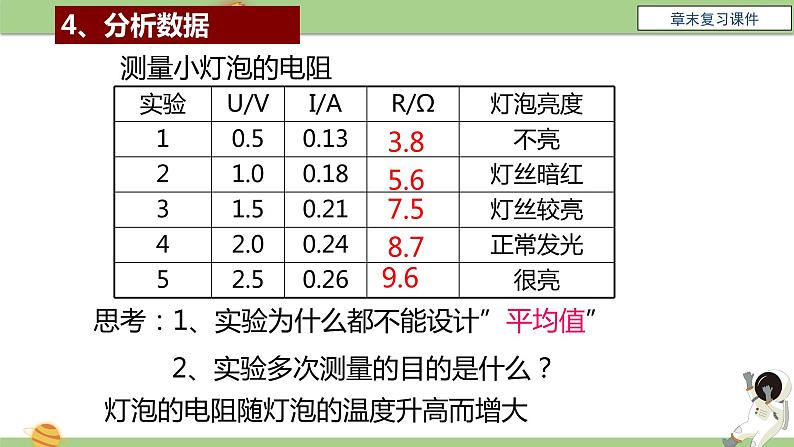

思考：1、实验为什么都不能设计”平均值” 2、实验多次测量的目的是什么？
灯泡的电阻随灯泡的温度升高而增大
实验步骤：(1)闭合开关S，用电压表测出R0两端电压U；(2)断开开关，将电压表并联在Rx两端，再闭合开关，记下电压表示数Ux；(3)待测电阻Rx＝______________。
实验步骤：(1)断开开关S2，闭合开关S1，测出通过定值电阻R0的电流I1；(2)断开开关S1，闭合开关S2，测出通过待测电阻Rx的电流I2；(3)待测电阻Rx＝__________。
实验步骤：(1)单刀双掷开关S接a，测出通过待测电阻Rx的电流为I；(2)单刀双掷开关S接b，调节电阻箱，使电路中的电流仍为I，读出电阻箱连入值为R0；(3)待测电阻Rx＝____。
四、欧姆定律在串并联电路中的应用
1、图中电源电压为3 V恒定不变，电阻R1＝10 Ω，R2＝5 Ω，则闭合开关S后，电压表示数为 V。
2、两个电阻的比值R1:R2=1：4，串联后接在10V的电源上，则R1两端的电压为_____V，并联后接在同一电源上，已知干路中的电流为1A,则通过R1的电流为____.
3、如图所示的电路中，R1= 6Ω，R2=12Ω，电流表示数为0.4A，则A、B两端的电压=_____V.
4、如图所示为分别测量小灯泡L和定值电阻R后得到的I－U关系图线．由图可知，随着电压的升高，L的阻值逐渐变____，R的阻值为____Ω.
5、如图所示电路，电源电压恒定，R1＝20 Ω，R2＝10 Ω，当S1闭合，S2、S3断开时，电流表的示数为0.6 A，电源电压为____V；当S2闭合，S1、S3断开时，电流表示数为____A；当S1、S3闭合，S2断开时，电流表示数为____A。
6、如图所示电路，R2为定值电阻，电源电压不变，闭合开关S，将滑片P从b端移动到a端的过程中，电流表和电压表示数变化关系如图乙所示，则电源电压为____V，滑动变阻器R1的最大阻值为____Ω，电阻R2的阻值为____Ω。
7、在如图所示电路中，电源电压不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是(　　)
A．电流表的示数变小 B．电压表的示数变小C．电流表的示数不变 D．电压表的示数变大
8、如图所示的电路中，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5 A，电压表的示数为6 V；将电压表、电流表的位置互换，当开关S1断开、S2闭合，电流表的示数为0.3 A，则正确的是( )A．R1＝8 Ω B．R2＝8 ΩC．R1＝20 Ω D．R2＝20 Ω
9、如图所示的电路中，闭合开关S，两只电压表的指针偏转角度相同，则R1∶R2等于 (　 　) A．5∶1　 B．1∶5 C．4∶1 D．1∶4　
10、在如图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器滑片P向右移动时，电流表和电压表示数的变化分别为( )A．电流表的示数变小，电压表的示数不变B．电流表的示数变大，电压表的示数不变C．电流表的示数变小，电压表的示数变大D．电流表的示数变小，电压表的示数变小
11、如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列分析正确的是( )A．电流表A示数与电流表A2示数的差不变B．电流表A1示数与电流表A2示数的和变大C．电压表V示数与电流表A示数的比值变小D．电压表V示数与电流表A2示数的乘积变大
12、现有下列器材：学生电源(6 V)，电流表(0～0.6 A，0～3 A)、电压表(0～3 V，0～15 V)、定值电阻(5 Ω、10 Ω、20 Ω各一个)、开关、滑动变阻器和导线若干，利用这些器材探究“电压不变时，电流与电阻的关系”。
(1)请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路。(要求连线不得交叉)
(2)实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图像。由图像可以得出结论：_______________________________________。
电压一定时，导体中的电流与电阻成反比
(3)上述实验中，小强用5 Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10 Ω的电阻接入电路，闭合开关，向____(选填“A”或“B”)端移动滑片，使电压表示数为____V时，读出电流表的示数。(4)为完成整个实验，应该选取哪种规格的滑动变阻器____。A．50 Ω　1.0 A　　 B．30 Ω　1.0 A　　C．20 Ω　1.0 A
13、物理兴趣小组在做“测量小灯泡的电阻”实验时，准备了以下器材：小灯泡(额定电压为2.5 V)、电流表(0～0.6 A　0～3 A)、电压表(0～3 V　0～15 V)、开关、两节干电池、滑动变阻器、导线若干。如图所示为该小组连接的实物图。
(1)请指出实物图连接的两处错误：①_______________________；②_______________________。(2)正确连接电路后，闭合开关，当滑动变阻器的滑片置于某位置时，电流表和电压表的示数如图所示，电流表示数为_______A，则小灯泡电阻为______Ω。(计算结果保留一位小数)
电流表正负接线柱接错
滑动变阻器接线柱接错
(3)改变滑动变阻器滑片的位置，记录下不同时刻的电压值和电流值，并计算出小灯泡在不同电压下的电阻值，数据处理表格如表所示，其中有一处是不恰当的，这一处是_______________________，原因是___________________________ ________________________。
小灯泡的电阻受温度的影响
会发生变化，不能用求平均值的方法求电阻值
