2021学年第1节 电流与电压和电阻的关系学案

这是一份2021学年第1节 电流与电压和电阻的关系学案，共8页。

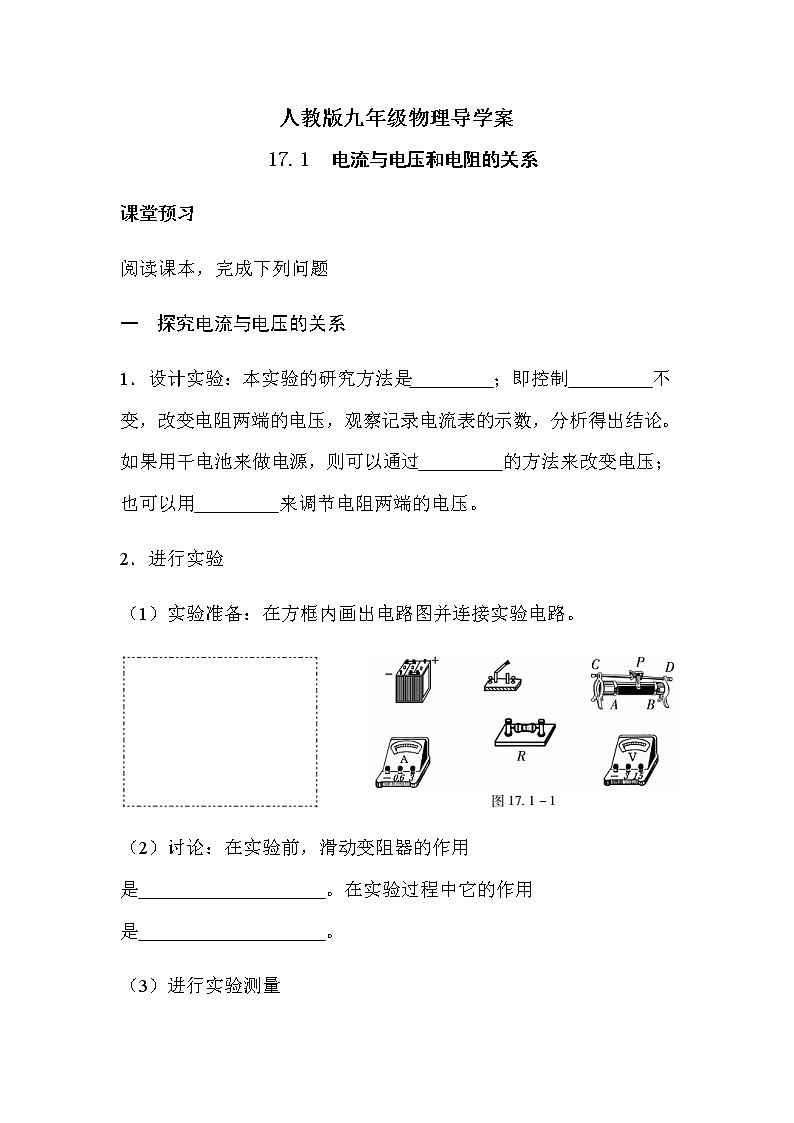

课堂预习
阅读课本，完成下列问题
一 探究电流与电压的关系
1．设计实验：本实验的研究方法是 ；即控制 不变，改变电阻两端的电压，观察记录电流表的示数，分析得出结论。如果用干电池来做电源，则可以通过 的方法来改变电压；也可以用 来调节电阻两端的电压。
2．进行实验
（1）实验准备：在方框内画出电路图并连接实验电路。
（2）讨论：在实验前，滑动变阻器的作用是 。在实验过程中它的作用是 。
（3）进行实验测量
分析数据和图像可得出的结论： 。
二 探究电流与电阻的关系
1.设计实验：实验中要改变的量是 ；要控制不变的量是 ，可以通过 来达到这一目的。
2结论：在 一定的情况下，通过导体的电流与这段导体两端的电压成 ；在 一定的情况下，通过导体的电流与这段导体的电阻成 。
练一练
1如图是两电阻A、B的I-U图象，则两电阻之比为（ ）
A 1:1
B 2:1
C 1:2
D 3:1

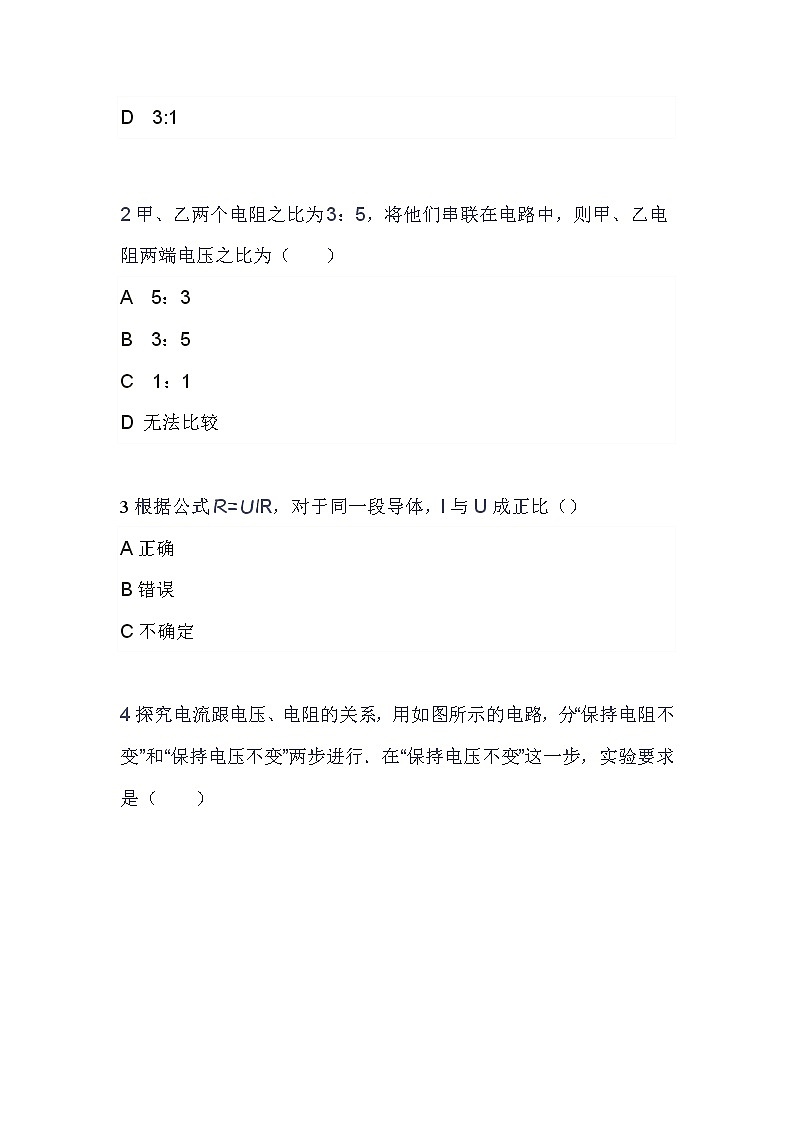

2甲、乙两个电阻之比为3：5，将他们串联在电路中，则甲、乙电阻两端电压之比为（ ）
A 5：3
B 3：5
C 1：1
D 无法比较
3根据公式R=UIR，对于同一段导体，I与U成正比（）
A正确
B错误
C不确定
4探究电流跟电压、电阻的关系，用如图所示的电路，分“保持电阻不变”和“保持电压不变”两步进行．在“保持电压不变”这一步，实验要求是（ ）
A保持R滑片位置不变
B换不同阻值的定值电阻R接入电路，调节R’的滑片到适当位置，使R两端的电压保持不变
C保持R不变，调节R’的滑片到不同的适当位置
D保持电路中的电流不变
5回顾初中物理的学习过程，常通过一定的探究来认知某一定律，其中通过探究“电流与电压、电阻的关系”来认知的定律是（ ）
A牛顿第一定律
B欧姆定律
C 焦耳定律
D 能量守恒定律
6如图所示，R1=5Ω，R2=10Ω，闭合开关，电流表示数为0.2A，下列计算结果正确的是（ ）
A R1两端电压为2V
B R2两端电压为1V
C电源两端电压为3V
D 电路总电阻为20Ω
7如图所示为电流与电压的关系图象由此可以判断（ ）
A R甲=R乙
B R甲C R甲>R乙
D 无法比较
8材料相同、横截面积相同，长度不同的导体制成了电阻丝 a 和 b（忽略温度的影响）实验得到它们的I﹣U图像如图所示，则可判断（ ）
A a电阻丝较短
B b电阻丝较短
C a、b的电阻丝一样
D 无法比较
9两只定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”，把它们串联起来，两端允许加上的最高电压是（ ）
A 10V
B 15V
C 19 V
D 25 V
参考答案
一
1．控制变量法 电阻 增减干电池个数 滑动变阻器
2．（1）（如图）
（2）保护电路 调节电阻两端的电压
3．电阻一定时，通过导体的电流与导体两端的电压成正比。
二
导体的电阻大小 导体两端的电压 调节滑动变阻器
电阻 正比 电压 反比
练一练
1 C
2 B
3 A
4 B
5 B
6 C
7 C
8 B
9 B
