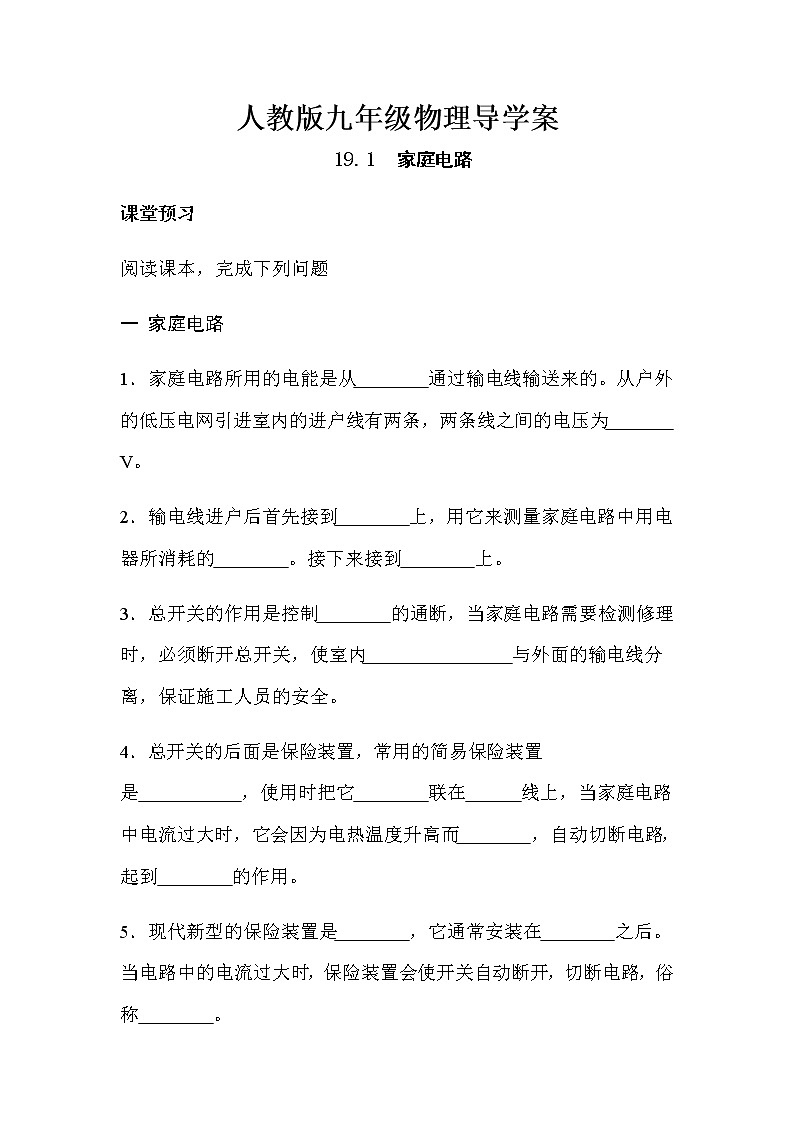

初中物理人教版九年级全册第1节 家庭电路导学案及答案

这是一份初中物理人教版九年级全册第1节 家庭电路导学案及答案，共8页。学案主要包含了家庭电路等内容，欢迎下载使用。

课堂预习
阅读课本，完成下列问题
一 家庭电路
1．家庭电路所用的电能是从 通过输电线输送来的。从户外的低压电网引进室内的进户线有两条，两条线之间的电压为 V。
2．输电线进户后首先接到 上，用它来测量家庭电路中用电器所消耗的 。接下来接到 上。
3．总开关的作用是控制 的通断，当家庭电路需要检测修理时，必须断开总开关，使室内 与外面的输电线分离，保证施工人员的安全。
4．总开关的后面是保险装置，常用的简易保险装置是 ，使用时把它 联在 线上，当家庭电路中电流过大时，它会因为电热温度升高而 ，自动切断电路，起到 的作用。
5．现代新型的保险装置是 ，它通常安装在 之后。当电路中的电流过大时，保险装置会使开关自动断开，切断电路，俗称 。

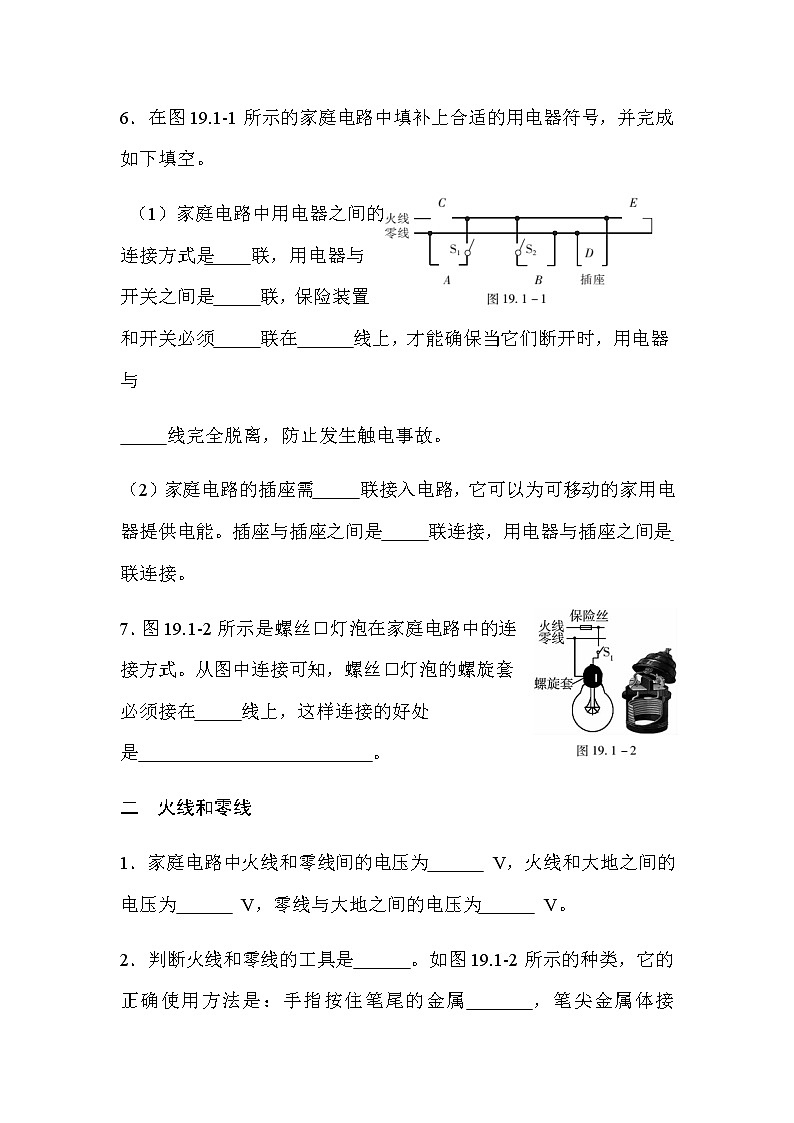

6．在图19.1-1所示的家庭电路中填补上合适的用电器符号，并完成如下填空。
（1）家庭电路中用电器之间的连接方式是 联，用电器与开关之间是 联，保险装置和开关必须 联在 线上，才能确保当它们断开时，用电器与
线完全脱离，防止发生触电事故。
（2）家庭电路的插座需 联接入电路，它可以为可移动的家用电器提供电能。插座与插座之间是 联连接，用电器与插座之间是 联连接。
7．图19.1-2所示是螺丝口灯泡在家庭电路中的连接方式。从图中连接可知，螺丝口灯泡的螺旋套必须接在 线上，这样连接的好处是 。
二 火线和零线
1．家庭电路中火线和零线间的电压为 V，火线和大地之间的电压为 V，零线与大地之间的电压为 V。
2．判断火线和零线的工具是 。如图19.1-2所示的种类，它的正确使用方法是：手指按住笔尾的金属 ，笔尖金属体接触 ，手指千万不能碰到 。
3．使用试电笔检测火线时，会有电流流过人体，但对人不会有伤害，是因为试电笔中串联了一个阻值 的电阻，使用时流过人体的电流 ，不会对人造成伤害。
4．另一种常见试电笔形状如 ，使用时要用指尖抵住笔尾的 。
三 三线插头和漏电保护器

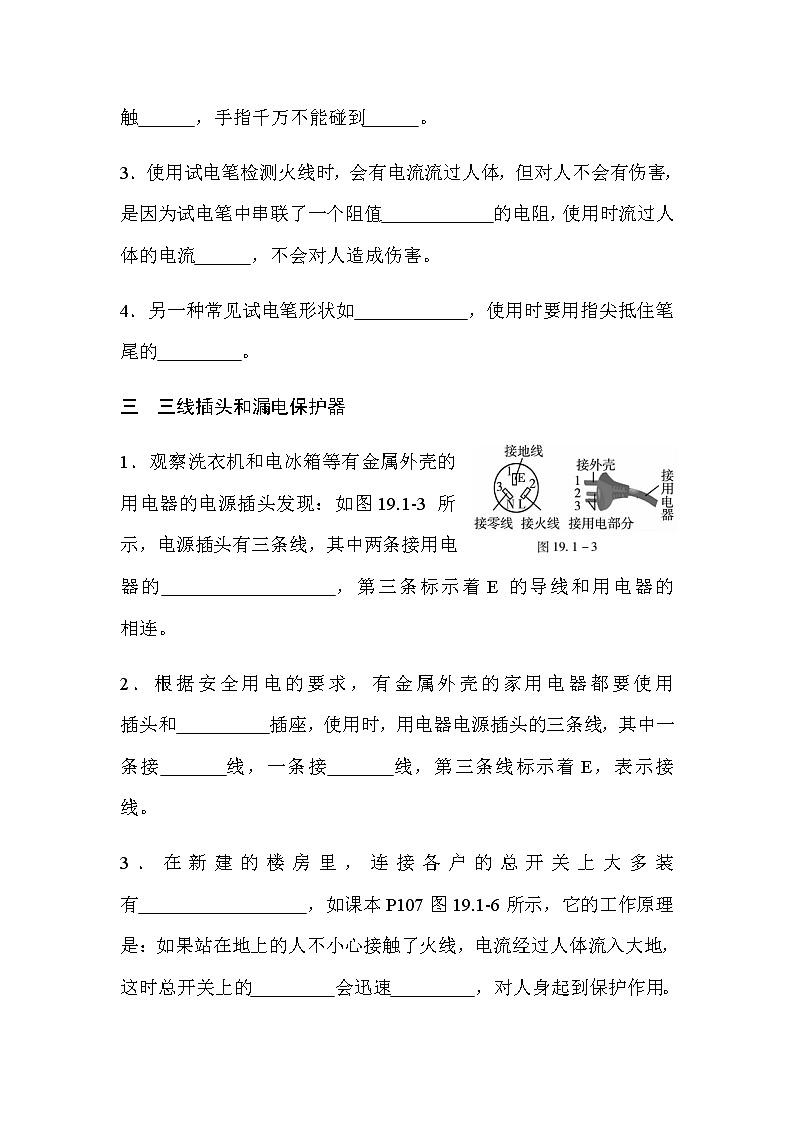

1．观察洗衣机和电冰箱等有金属外壳的用电器的电源插头发现：如图19.1-3所示，电源插头有三条线，其中两条接用电器的 ，第三条标示着E的导线和用电器的 相连。
2．根据安全用电的要求，有金属外壳的家用电器都要使用 插头和 插座，使用时，用电器电源插头的三条线，其中一条接 线，一条接 线，第三条线标示着E，表示接 线。
3．在新建的楼房里，连接各户的总开关上大多装有 ，如课本P107图19.1-6所示，它的工作原理是：如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时总开关上的 会迅速 ，对人身起到保护作用。
练一练
1如图所示的四种现象中，符合安全用电原则的是（ ）
A 电器金属外壳安装接地线
B 用湿布擦拭正在发光的电灯
C 在高压线附近放风筝
D 多个大功率用电器同时使用一个插座
2下图所示，在家庭电路中，电路的连接和操作正确的是（ ）
A A
B B
C C
D D
3小明观察到教室内的一个开关可以同时控制两盏灯，有时其中一盏灯断路了，另一盏正常发光。他画出了如图所示的四种连接方式，其中连接正确的是（ ）
A
B
C
D
4在我国，家庭电路的电压是___1___V，每个用户之间的电路连接方式是并联；今年高考，湛江市首次使用金属探测仪防止考生作弊，金属是___2___（填“导体”或“绝缘体”）．
5家庭电路的室内电路组成顺序是（ ）
A 电能表，总开关，用电器，熔断器
B 总开关，电能表，熔断器，用电器
C 电能表，总开关，熔断器，用电器
D 电能表，熔断器，总开关，用电器
6现在许多宾馆都利用房卡取电，如图所示：房卡的作用相当于家庭电路中的___1___（选填“总开关”或“插座”），房间内各用电器及插座之间应___2___（选填“串联”或“并联”）
7家用电器是通过插头插入插座而接入电路的，插座的两孔，一孔接___1___线，一孔接___2___线，两线间电压为___3___V．有的插座有三个孔，多加的那个孔与___4___连接，目的是将家用电器的___5___与大地接通．
8小明家有电视机、空调、电风扇、洗衣机、电冰箱、电饭锅等家用电器，这些用电器的连接方式是（ ）
A 串联
B 并联
C 有的串联有的并联
D 无法确定
9关于家庭电路的说法不正确的是（ ）
A 洗衣机使用三孔插座能防止人触电
B 电灯的开关接在火线或零线上都可以
C 使用测电笔可以辨别家庭电路中的火线和零线
D 保险丝被烧断，可能是电路中使用了大功率用电器或出现了短路故障
10开关与它所控制的用电器的连接方式是（ ）
A 串联和并联都可能
B 串联
C 有的是串联，有的是并联
D 并联
11“安全用电，珍爱生命”是同学们应有的意识．某同学家的配电系统如图所示，关于空气开关、电能表和漏电保护器的安装位置，下列说法中不正确的是（ ）
A 在①位置安装电能表
B 在②位置安装空气开关
C 在③位置安装漏电保护器
D 在④位置安装漏电保护器
参考答案
一
1．发电厂 220 2．电能表 电能 总开关 3．全户用电 全部电路
4．熔丝（保险丝） 串 火 熔化 保护电路
5．空气开关 电能表 跳闸 6．（ （1） 并 串 串 火 火 （2）并 并 并
7．零 防止人不小心碰到螺旋套发生触电事故
二
1．220 220 0 2．试电笔 笔卡 被测导线 笔尖 3．很大 很小 4．螺丝刀 金属帽
三
1.用电部分（电动机） 金属外壳 2．三脚 三孔 火 零 地
3．答：使用三脚插头和三孔插座，可使用电器的金属外壳接地，一旦出现漏电，使外壳带电，电流会从接地的电线流入大地，不致对人造成伤害。
4．漏电保护器（漏电开关） 漏电保护器 切断电流
练一练
1 A
2 A
3 A
4 220 导体
5 c
6 总开关 并联
7 零 火 220 大地 金属外壳
8 B
9 B
10 B
11 c
