初中第十九章 生活用电第1节 家庭电路学案及答案
展开
这是一份初中第十九章 生活用电第1节 家庭电路学案及答案，共7页。
课堂预习
阅读课本，完成下列问题
一 用电器总功率过大对家庭电路的影响
根据电功率的计算公式P=UI可知，家庭电路的电压一定时，电路的总功率越大，电流就越 。
家庭电路中各用电器的连接方式是 联，电路中的总功率等于各用电器功率的 。若家庭电路中同时使用过多的用电器或同时使用几个大功率的用电器时，会使电路的总功率 ，从而使干路电流 ，有可能超过家庭供电线路和电能表所允许的 ，从而烧坏电能表，引起线路故障，甚至引起火灾。
二 短路对家庭电路的影响
小组讨论“家庭电路发生短路时为什么会发生火灾”，并完成下面的分析。
家庭电路的电压一定，当发生短路时，电路中的电阻 ，电流 ，据Q=I2Rt可知，电流通过导线产生的 很大，大大超过线路正常工作时的发热量，不仅能使绝缘皮烧毁，而且能使金属熔化，引起可燃物燃烧，发生 。

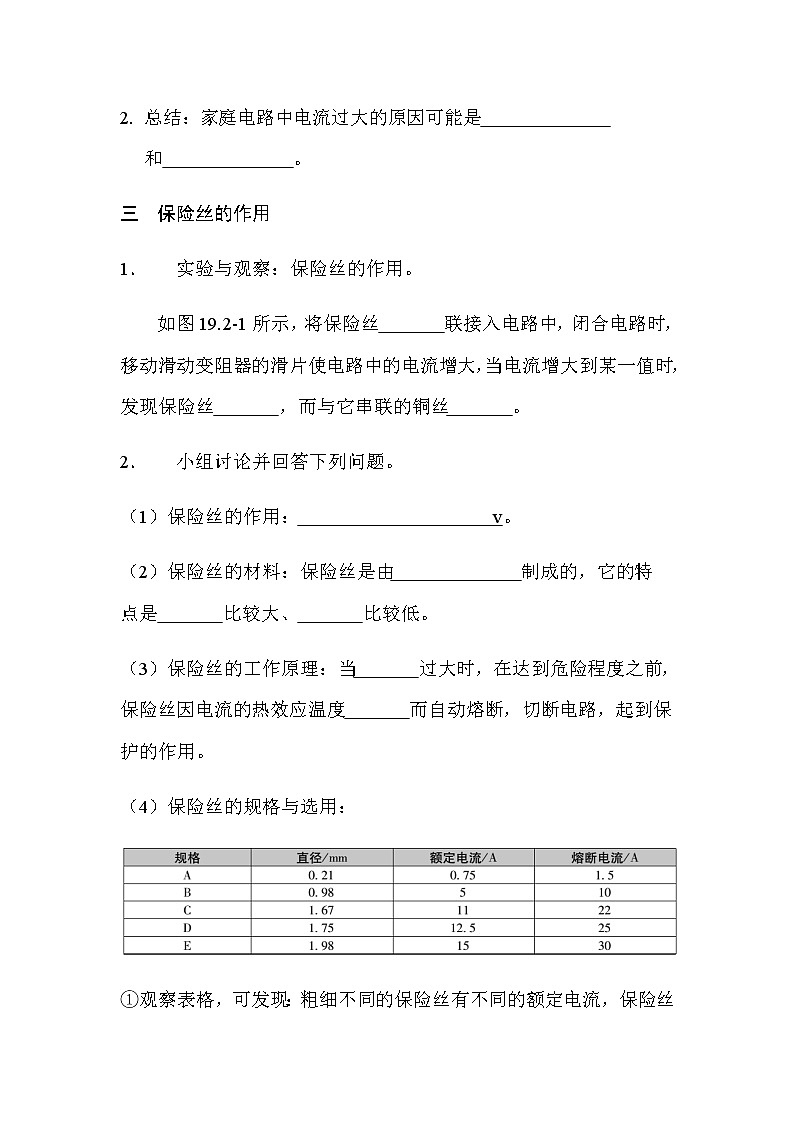

总结：家庭电路中电流过大的原因可能是 和 。
三 保险丝的作用
实验与观察：保险丝的作用。
如图19.2-1所示，将保险丝 联接入电路中，闭合电路时，移动滑动变阻器的滑片使电路中的电流增大，当电流增大到某一值时，发现保险丝 ，而与它串联的铜丝 。
小组讨论并回答下列问题。
（1）保险丝的作用： v。
（2）保险丝的材料：保险丝是由 制成的，它的特 点是 比较大、 比较低。
（3）保险丝的工作原理：当 过大时，在达到危险程度之前，保险丝因电流的热效应温度 而自动熔断，切断电路，起到保护的作用。
（4）保险丝的规格与选用：

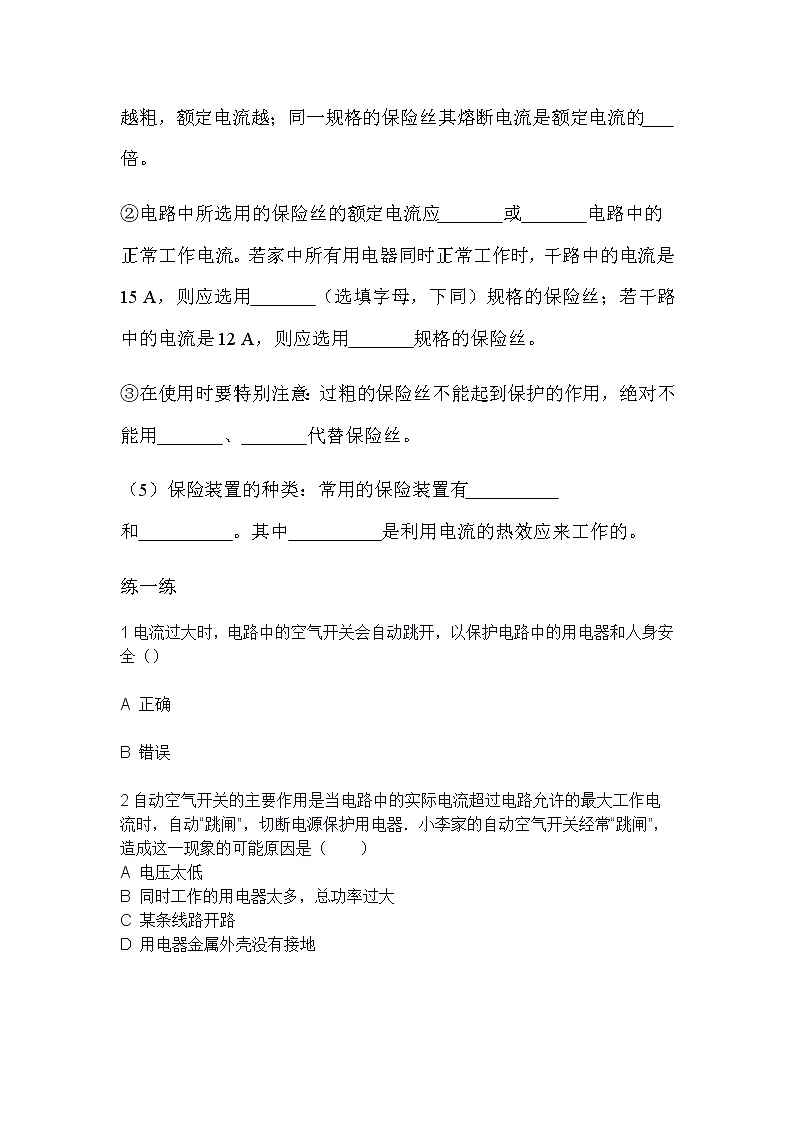

①观察表格，可发现：粗细不同的保险丝有不同的额定电流，保险丝越粗，额定电流越；同一规格的保险丝其熔断电流是额定电流的 倍。
②电路中所选用的保险丝的额定电流应 或 电路中的正常工作电流。若家中所有用电器同时正常工作时，干路中的电流是15 A，则应选用 （选填字母，下同）规格的保险丝；若干路中的电流是12 A，则应选用 规格的保险丝。
③在使用时要特别注意：过粗的保险丝不能起到保护的作用，绝对不能用 、 代替保险丝。
（5）保险装置的种类：常用的保险装置有 和 。其中 是利用电流的热效应来工作的。
练一练
1电流过大时，电路中的空气开关会自动跳开，以保护电路中的用电器和人身安全（）
A 正确
B 错误
2自动空气开关的主要作用是当电路中的实际电流超过电路允许的最大工作电流时，自动“跳闸”，切断电源保护用电器．小李家的自动空气开关经常“跳闸”，造成这一现象的可能原因是（ ）
A 电压太低
B 同时工作的用电器太多，总功率过大
C 某条线路开路
D 用电器金属外壳没有接地
3在生活中，我们会遇到这些情况：（1）开关中的两个线头相碰；（2）插头中的两个线头相碰；（3）电路中增加了大功率的用电器；（4）户外输电线绝缘皮损坏．在上述情况中，可能引起家庭电路中空气开关跳闸的是（ ）
A （1）和（2）
B （2）和（3）
C （2）和（4）
D （1）和（4）
4下列关于生活用电常识的认识中，正确的是（ ）
A 三脚插头的用电器也可插入两孔插座
B 使用试电笔时，手指不能碰到笔尾的金属帽，以免触电
C 输电线进户后应先接电能表
D 家中的空气开关跳闸一定是因为发生了短路
5家庭电路中熔丝熔断的原因，不可能的是（ ）
A 开关短路了
B 电路中使用了较大功率的用电器
C 插座中两条线相碰了
D 灯头的两接线相碰了
6某同学对“过载”现象进行了思考，“过载”就是指用电器的总功率过大，使电路中总电流过大，超过了导线等的安全值时，容易烧坏保险丝，甚至引起火灾，他的判断过程中，这一判断的依据是：家庭电路中___1___（选填“电压”或“电流”）保持不变，用电器的总功率过大导致总电流过大，烧坏保险丝甚至引起火灾是由于电流的___2___效应而使保险丝的温度过高，熔化断开。
7小何家的电能表标有“220V 10（20）A”的字样，家里正在使用一台1000W的空调器，一台500W的电熨斗及一盏40W的日光灯，当小何把一个800W的电吹风插头插进插座时，与电能表配套使用的空气开关“跳闸”．以下判断正确的是（ ）
A 同时使用的用电器总功率过大，所以空气开关“跳闸”
B 空气开关“跳闸”，是因为电吹风发生了断路
C 空调器的功率突然减小
D 电吹风或其使用的插头发生了短路
8关于家庭电路，下列说法正确的是（ ）
A在家庭电路中，同时工作的用电器越多，总电阻越大
B 微波炉是利用电流的热效应工作的
C 如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器
D 电炉工作时，电炉丝热得发红，而连接电炉丝的导线并不太热是因为导线的电阻比电炉丝的电阻小很
9在家庭电路中，下列说法中不正确的是（ ）
A家庭电路中总电流过大，都是由于电路中用电器的实际功率过大引起的
B在家庭电路中，同时工作的用电器越多，总电阻会越小
C要使电热器发热的功率变为原来的12，应使电热器两端电压和电阻均变为原来的12
D 电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小很多
参考答案
一
1．大 2．并 总和 过大 过大 最大电流值
二
1．很小 过大 热量 火灾
2．用电器的总功率过大 电路短路
新知三
1．串 熔断 安然无事
2．（1）保护电路 （2）铅锑合金电阻熔点 （3）电流升高
（4）①大 2 ②等于 稍大于 E D ③铜丝 铁丝
（5）保险丝 空气开关 保险丝
练一练
1 A
2 B
3 B
4 C
5 A
6 电压 热
7 D
8 D
9 A
课堂预习
阅读课本，完成下列问题
一 用电器总功率过大对家庭电路的影响
根据电功率的计算公式P=UI可知，家庭电路的电压一定时，电路的总功率越大，电流就越 。
家庭电路中各用电器的连接方式是 联，电路中的总功率等于各用电器功率的 。若家庭电路中同时使用过多的用电器或同时使用几个大功率的用电器时，会使电路的总功率 ，从而使干路电流 ，有可能超过家庭供电线路和电能表所允许的 ，从而烧坏电能表，引起线路故障，甚至引起火灾。
二 短路对家庭电路的影响
小组讨论“家庭电路发生短路时为什么会发生火灾”，并完成下面的分析。
家庭电路的电压一定，当发生短路时，电路中的电阻 ，电流 ，据Q=I2Rt可知，电流通过导线产生的 很大，大大超过线路正常工作时的发热量，不仅能使绝缘皮烧毁，而且能使金属熔化，引起可燃物燃烧，发生 。
总结：家庭电路中电流过大的原因可能是 和 。
三 保险丝的作用
实验与观察：保险丝的作用。
如图19.2-1所示，将保险丝 联接入电路中，闭合电路时，移动滑动变阻器的滑片使电路中的电流增大，当电流增大到某一值时，发现保险丝 ，而与它串联的铜丝 。
小组讨论并回答下列问题。
（1）保险丝的作用： v。
（2）保险丝的材料：保险丝是由 制成的，它的特 点是 比较大、 比较低。
（3）保险丝的工作原理：当 过大时，在达到危险程度之前，保险丝因电流的热效应温度 而自动熔断，切断电路，起到保护的作用。
（4）保险丝的规格与选用：
①观察表格，可发现：粗细不同的保险丝有不同的额定电流，保险丝越粗，额定电流越；同一规格的保险丝其熔断电流是额定电流的 倍。
②电路中所选用的保险丝的额定电流应 或 电路中的正常工作电流。若家中所有用电器同时正常工作时，干路中的电流是15 A，则应选用 （选填字母，下同）规格的保险丝；若干路中的电流是12 A，则应选用 规格的保险丝。
③在使用时要特别注意：过粗的保险丝不能起到保护的作用，绝对不能用 、 代替保险丝。
（5）保险装置的种类：常用的保险装置有 和 。其中 是利用电流的热效应来工作的。
练一练
1电流过大时，电路中的空气开关会自动跳开，以保护电路中的用电器和人身安全（）
A 正确
B 错误
2自动空气开关的主要作用是当电路中的实际电流超过电路允许的最大工作电流时，自动“跳闸”，切断电源保护用电器．小李家的自动空气开关经常“跳闸”，造成这一现象的可能原因是（ ）
A 电压太低
B 同时工作的用电器太多，总功率过大
C 某条线路开路
D 用电器金属外壳没有接地
3在生活中，我们会遇到这些情况：（1）开关中的两个线头相碰；（2）插头中的两个线头相碰；（3）电路中增加了大功率的用电器；（4）户外输电线绝缘皮损坏．在上述情况中，可能引起家庭电路中空气开关跳闸的是（ ）
A （1）和（2）
B （2）和（3）
C （2）和（4）
D （1）和（4）
4下列关于生活用电常识的认识中，正确的是（ ）
A 三脚插头的用电器也可插入两孔插座
B 使用试电笔时，手指不能碰到笔尾的金属帽，以免触电
C 输电线进户后应先接电能表
D 家中的空气开关跳闸一定是因为发生了短路
5家庭电路中熔丝熔断的原因，不可能的是（ ）
A 开关短路了
B 电路中使用了较大功率的用电器
C 插座中两条线相碰了
D 灯头的两接线相碰了
6某同学对“过载”现象进行了思考，“过载”就是指用电器的总功率过大，使电路中总电流过大，超过了导线等的安全值时，容易烧坏保险丝，甚至引起火灾，他的判断过程中，这一判断的依据是：家庭电路中___1___（选填“电压”或“电流”）保持不变，用电器的总功率过大导致总电流过大，烧坏保险丝甚至引起火灾是由于电流的___2___效应而使保险丝的温度过高，熔化断开。
7小何家的电能表标有“220V 10（20）A”的字样，家里正在使用一台1000W的空调器，一台500W的电熨斗及一盏40W的日光灯，当小何把一个800W的电吹风插头插进插座时，与电能表配套使用的空气开关“跳闸”．以下判断正确的是（ ）
A 同时使用的用电器总功率过大，所以空气开关“跳闸”
B 空气开关“跳闸”，是因为电吹风发生了断路
C 空调器的功率突然减小
D 电吹风或其使用的插头发生了短路
8关于家庭电路，下列说法正确的是（ ）
A在家庭电路中，同时工作的用电器越多，总电阻越大
B 微波炉是利用电流的热效应工作的
C 如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器
D 电炉工作时，电炉丝热得发红，而连接电炉丝的导线并不太热是因为导线的电阻比电炉丝的电阻小很
9在家庭电路中，下列说法中不正确的是（ ）
A家庭电路中总电流过大，都是由于电路中用电器的实际功率过大引起的
B在家庭电路中，同时工作的用电器越多，总电阻会越小
C要使电热器发热的功率变为原来的12，应使电热器两端电压和电阻均变为原来的12
D 电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小很多
参考答案
一
1．大 2．并 总和 过大 过大 最大电流值
二
1．很小 过大 热量 火灾
2．用电器的总功率过大 电路短路
新知三
1．串 熔断 安然无事
2．（1）保护电路 （2）铅锑合金电阻熔点 （3）电流升高
（4）①大 2 ②等于 稍大于 E D ③铜丝 铁丝
（5）保险丝 空气开关 保险丝
练一练
1 A
2 B
3 B
4 C
5 A
6 电压 热
7 D
8 D
9 A
