初中物理人教版九年级全册第4节 电流的测量学案

这是一份初中物理人教版九年级全册第4节 电流的测量学案，共7页。

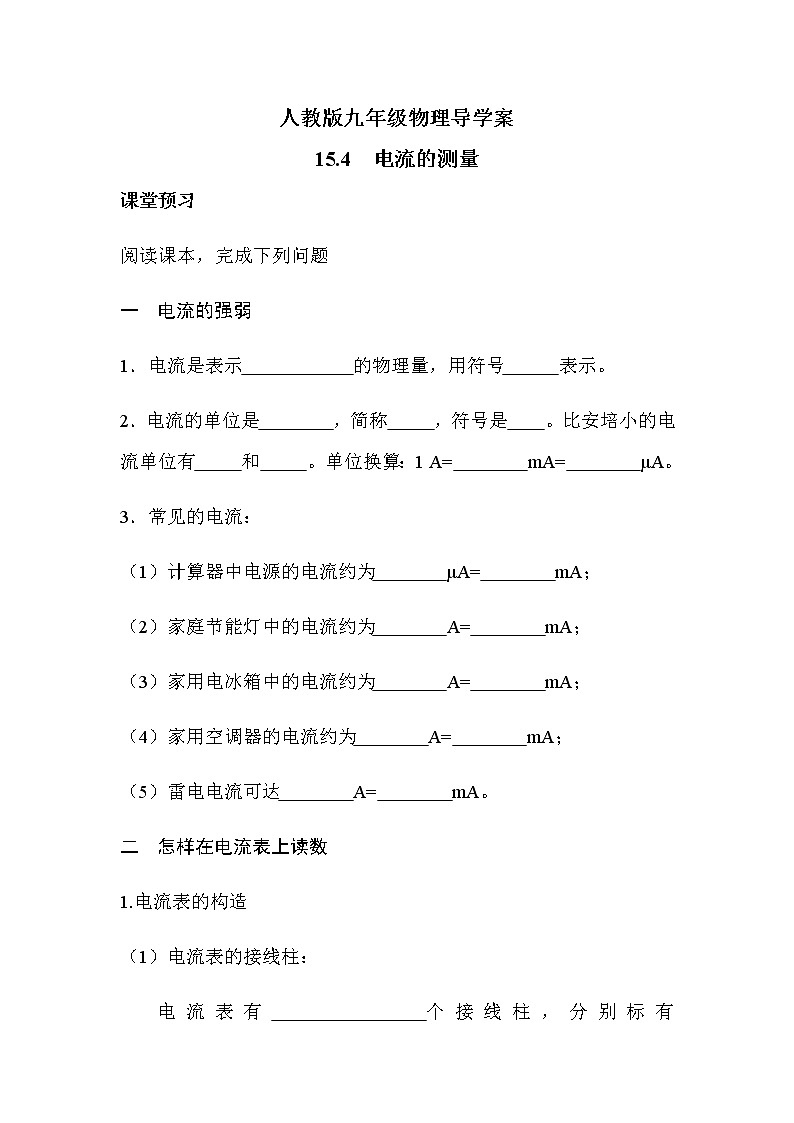

课堂预习
阅读课本，完成下列问题
一 电流的强弱
1．电流是表示 的物理量，用符号 表示。
2．电流的单位是 ，简称 ，符号是 。比安培小的电流单位有 和 。单位换算：1 A= mA= μA。
3．常见的电流：
（1）计算器中电源的电流约为 μA= mA；
（2）家庭节能灯中的电流约为 A= mA；
（3）家用电冰箱中的电流约为 A= mA；
（4）家用空调器的电流约为 A= mA；
（5）雷电电流可达 A= mA。
二 怎样在电流表上读数
1.电流表的构造
（1）电流表的接线柱：
电流表有 个接线柱，分别标有“ ”“ ”“ ”。

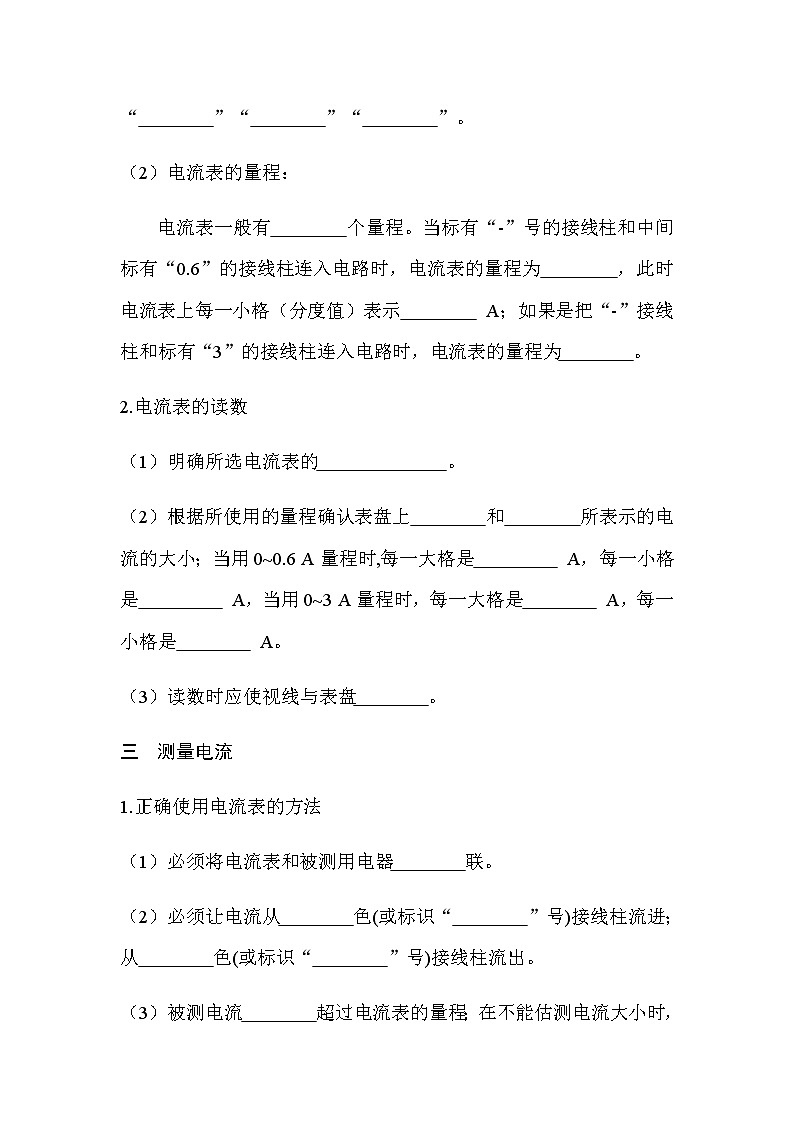

（2）电流表的量程：
电流表一般有 个量程。当标有“-”号的接线柱和中间标有“0.6”的接线柱连入电路时，电流表的量程为 ，此时电流表上每一小格（分度值）表示 A；如果是把“-”接线柱和标有“3”的接线柱连入电路时，电流表的量程为 。
2.电流表的读数
（1）明确所选电流表的 。
（2）根据所使用的量程确认表盘上 和 所表示的电流的大小；当用0~0.6 A量程时,每一大格是 A，每一小格是 A，当用0~3 A量程时，每一大格是 A，每一小格是 A。
（3）读数时应使视线与表盘 。
三 测量电流
1.正确使用电流表的方法
（1）必须将电流表和被测用电器 联。
（2）必须让电流从 色(或标识“ ”号)接线柱流进；从 色(或标识“ ”号)接线柱流出。
（3）被测电流 超过电流表的量程；在不能估测电流大小时，可采用大量程 。

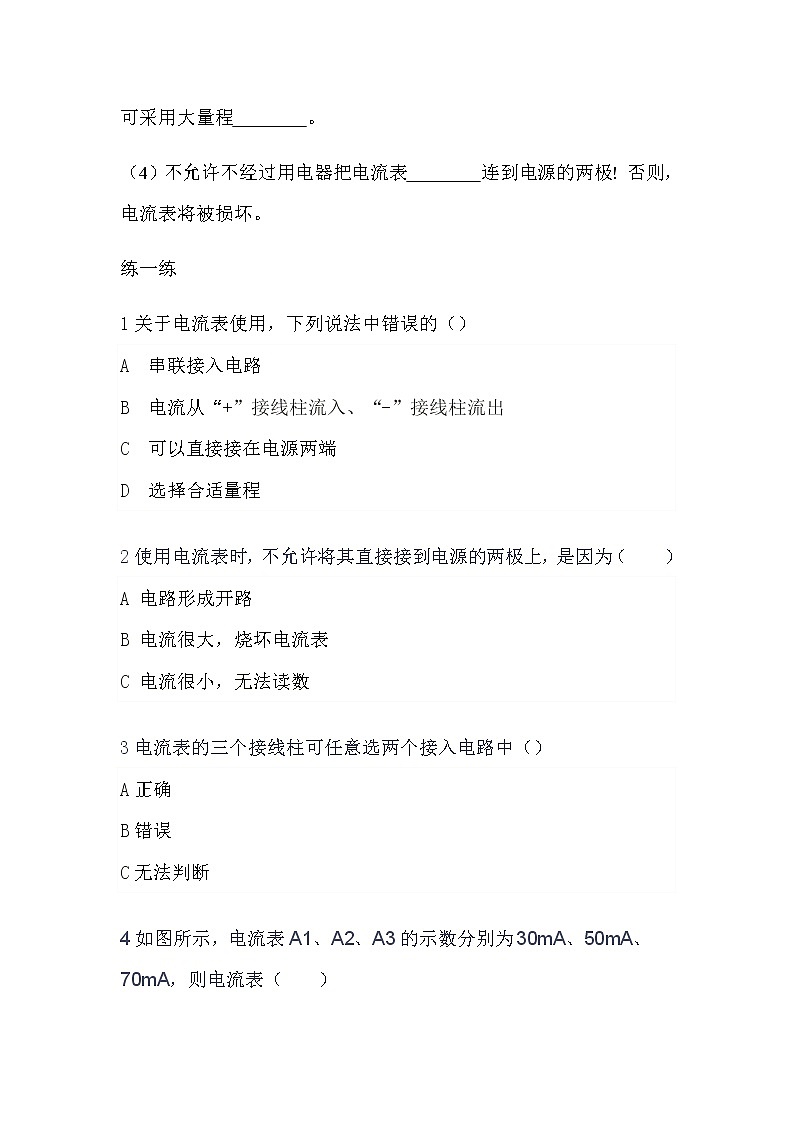

（4）不允许不经过用电器把电流表 连到电源的两极! 否则，电流表将被损坏。
练一练
1关于电流表使用，下列说法中错误的（）
A 串联接入电路
B 电流从“+”接线柱流入、“-”接线柱流出
C 可以直接接在电源两端
D 选择合适量程
2使用电流表时，不允许将其直接接到电源的两极上，是因为（ ）
A 电路形成开路
B 电流很大，烧坏电流表
C 电流很小，无法读数
3电流表的三个接线柱可任意选两个接入电路中（）
A正确
B错误
C无法判断
4如图所示，电流表A1、A2、A3的示数分别为30mA、50mA、70mA，则电流表（ ）
A A的示数是150mA
B A的示数是70mA
C A′的示数是80mA
D A′的示数是30mA
5如图所示的是一次实验时电流表指针的偏转情况，王强对比作出了四种结论，其中错误的是（）
A若使用“﹣”和“3”两个接线柱接入电路，则指针所对的示数为2.3A
B 若使用“﹣”和“0.6”两个接线柱接入电路，则指针所对的示数为0.46A
C 若原来使用“﹣”和“3”两个接线柱接入电路，而后使用“﹣”和“0.6”两个接线柱接入电路，则指针所对的示数不会改变
D 电流从电流表的“﹣”接线柱流出
6小海同学用电流表测量电流时，把电流表串联接入电路后闭合开关，发现指针偏转如图所示，产生这种情况的原因是（ ）
A电流表直接接在电源上
B选择电流表的量程偏大了
C选择电流表的量程偏小了
D电流表的正负接线柱接反了
参考答案
一
1．电流强弱 I
2．安培 安 A 毫安（mA） 微安（μA） 103
106
3．（1）100 0.1 （2）0.1 100 （3）1 1×103 （4）5 5×103 （5）2×105 2×108
二
1.（1）3 - 0.6 3
（2）两 0~0.6 A 0.02 0~3 A
2. （1）量程 （2）一个大格 一个小格 0.2 0.02 1 0.1 （3）垂直
三
（1）串 （2）红 + 黑 - （3）不能试触 （4）直接
练一练
1 C
2 B
3 B
4 C
5 C
6 D
