初中物理人教版九年级全册第5节 串、并联电路中电流的规律学案

这是一份初中物理人教版九年级全册第5节 串、并联电路中电流的规律学案，共6页。

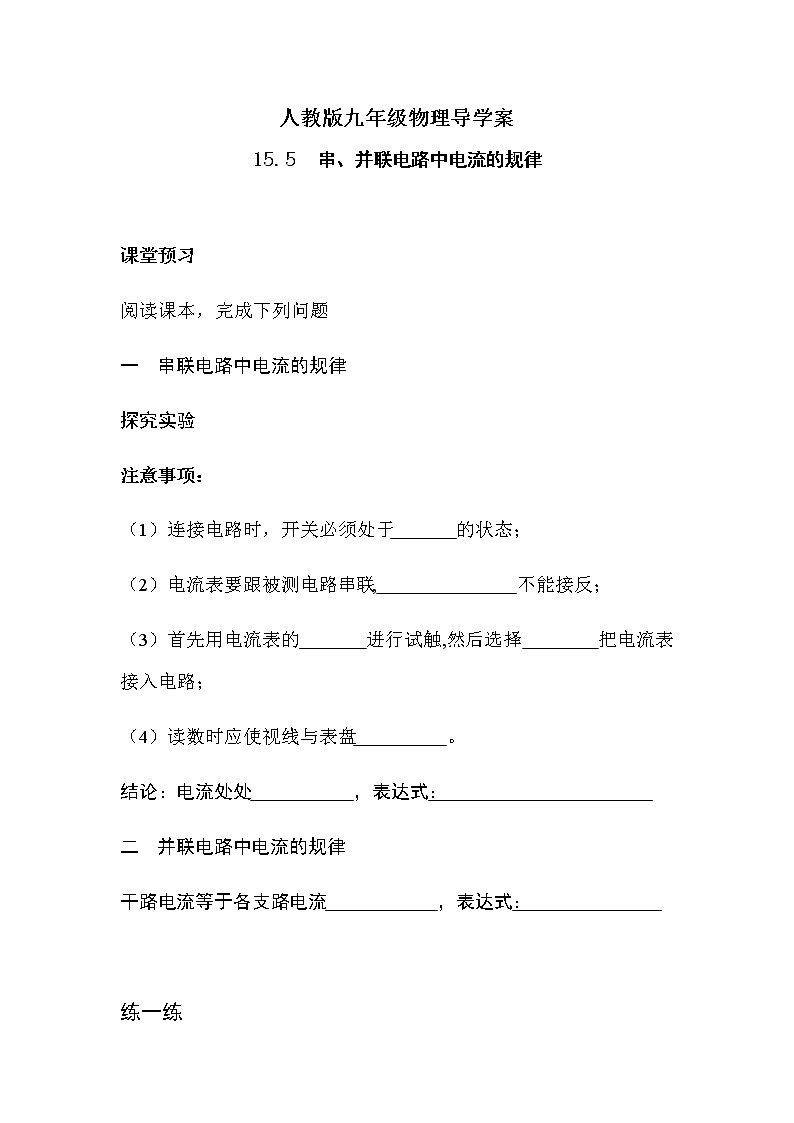

课堂预习
阅读课本，完成下列问题
一 串联电路中电流的规律
探究实验
注意事项：
（1）连接电路时，开关必须处于 的状态；
（2）电流表要跟被测电路串联, 不能接反；
（3）首先用电流表的 进行试触,然后选择 把电流表接入电路；
（4）读数时应使视线与表盘 。
结论：电流处处 ，表达式：
二 并联电路中电流的规律
干路电流等于各支路电流 ，表达式：
练一练

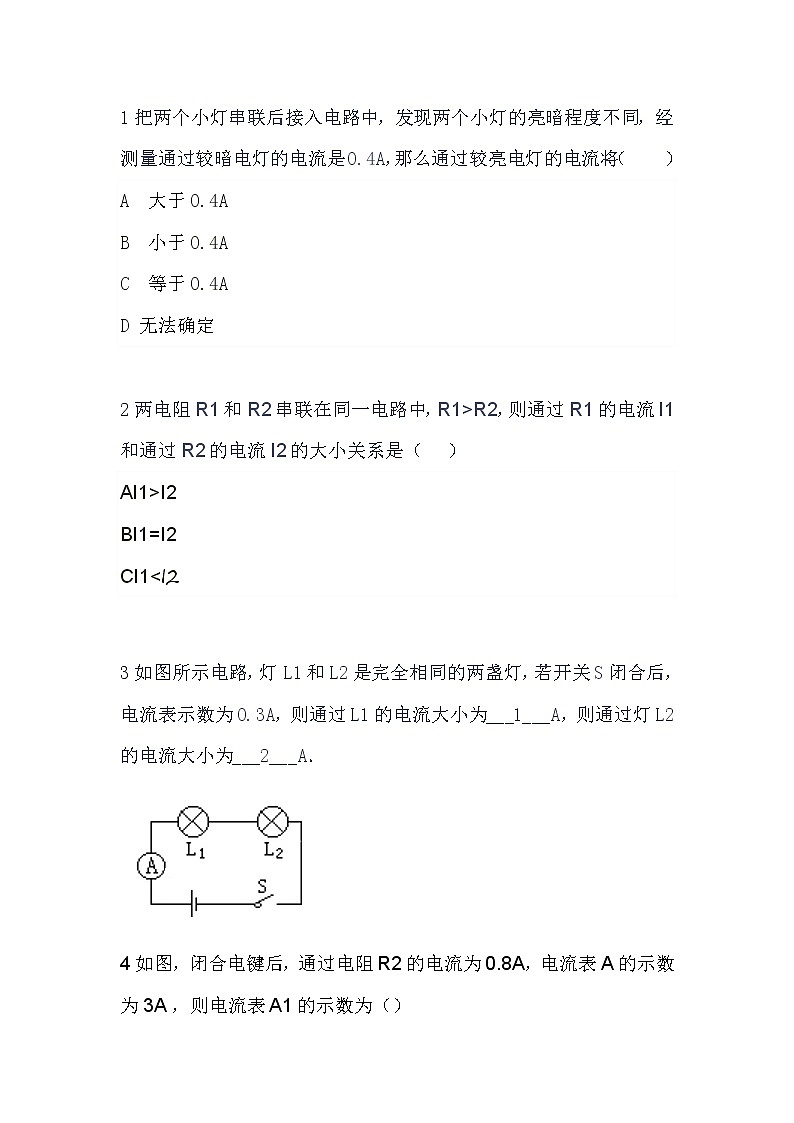

1把两个小灯串联后接入电路中，发现两个小灯的亮暗程度不同，经测量通过较暗电灯的电流是0.4A，那么通过较亮电灯的电流将（ ）
A 大于0.4A
B 小于0.4A
C 等于0.4A
D 无法确定
2两电阻R1和R2串联在同一电路中，R1>R2，则通过R1的电流I1和通过R2的电流I2的大小关系是（ ）
AI1>I2
BI1=I2
CI13如图所示电路，灯L1和L2是完全相同的两盏灯，若开关S闭合后，电流表示数为0.3A，则通过L1的电流大小为___1___A，则通过灯L2的电流大小为___2___A．
4如图，闭合电键后，通过电阻R2的电流为0.8A，电流表A的示数为3A ，则电流表A1的示数为（）
A 3.8A
B 0.8 A
C 2.2A

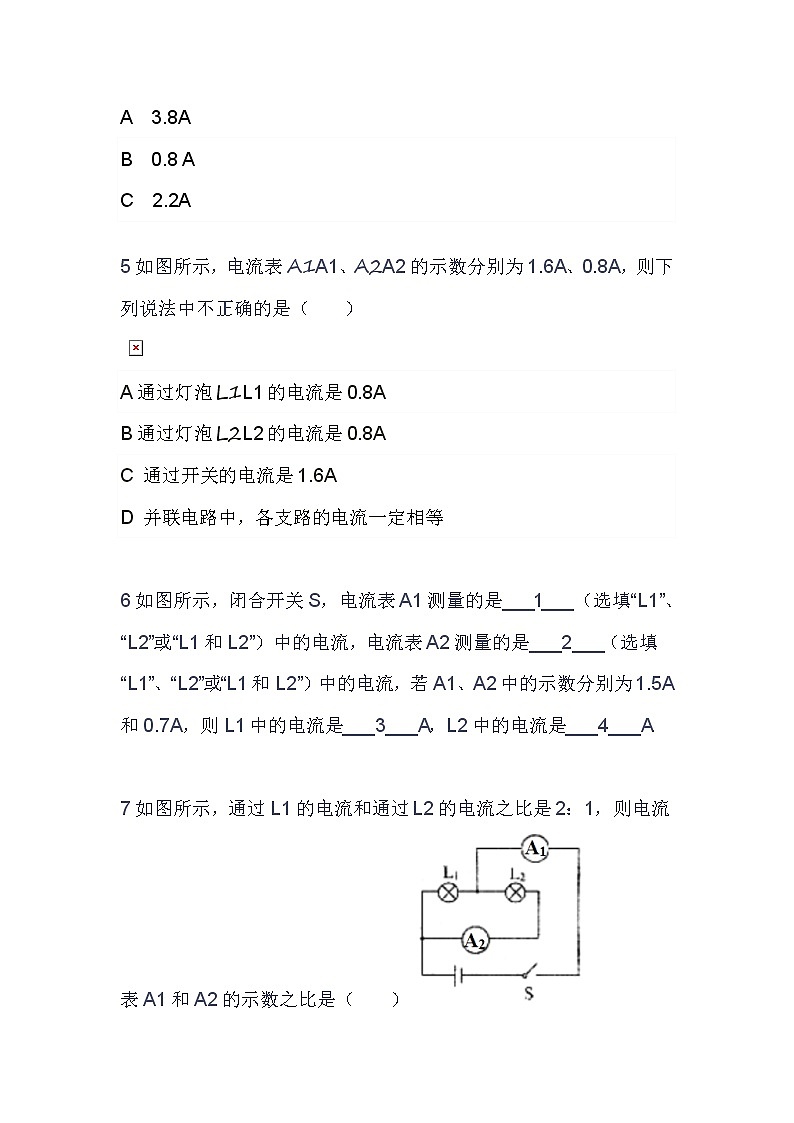

5如图所示，电流表A1A1、A2A2的示数分别为1.6A、0.8A，则下列说法中不正确的是（ ）
A通过灯泡L1L1的电流是0.8A
B通过灯泡L2L2的电流是0.8A
C 通过开关的电流是1.6A
D 并联电路中，各支路的电流一定相等
6如图所示，闭合开关S，电流表A1测量的是___1___（选填“L1”、“L2”或“L1和L2”）中的电流，电流表A2测量的是___2___（选填“L1”、“L2”或“L1和L2”）中的电流，若A1、A2中的示数分别为1.5A和0.7A，则L1中的电流是___3___A，L2中的电流是___4___A．
7如图所示，通过L1的电流和通过L2的电流之比是2：1，则电流表A1和A2的示数之比是（ ）
A 2：1
B 3：1
C 1：2
D 2：3
8有三只电流表在电路中的情况如图所示，如果A1、A2、A3的读数分别为I1、I2、I3，L1、L2、L3是完全相同的灯泡，则三者的电流关系是（ ）
A I1=32 I2
B I1=32I3
C I1=2I2
D I1=I2=I3
9如图所示的电路，当开关闭合时，甲电流表的示数为0.6A，乙电流表的示数为0.2A，则下列判断正确是（ ）
A 通过灯L1的电流为0.6A
B 通过灯L1的电流为0.4A
C 通过电路总电流为0.8A
D 通过灯L2的电流为0.4A
参考答案
一 串联电路中电流的规律
探究实验
注意事项：
（1）连接电路时，开关必须处于断开的状态；
（2）电流表要跟被测电路串联,正、负接线柱不能接反；
（3）首先用电流表的大量程进行试触,然后选择合适的量程把电流表接入电路；
（4）读数时应使视线与表盘垂直。
结论：电流处处 相等 ，表达式： I=I1=I2=I3
二 并联电路中电流的规律
干路电流等于各支路电流 之和 ，表达式： I=I1+I2+I3
练一练
1 C
2 B
3 0.3 0.3
4 C
5 D
6 L1和L2 L2 0.8 0.7
7 C
8 A
9 B
