人教版九年级全册第1节 电压当堂达标检测题

这是一份人教版九年级全册第1节 电压当堂达标检测题，共4页。试卷主要包含了如图所示，灯L1等内容，欢迎下载使用。

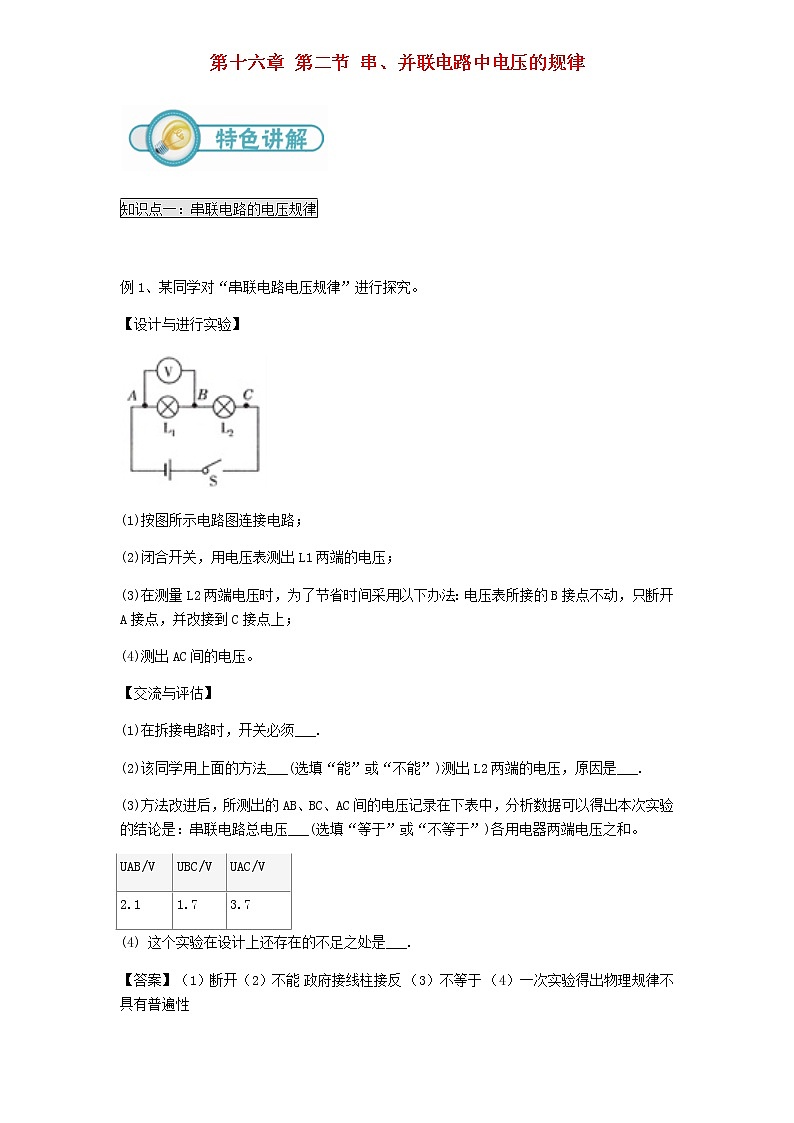

知识点一：串联电路的电压规律
例1、某同学对“串联电路电压规律”进行探究。
【设计与进行实验】
(1)按图所示电路图连接电路；
(2)闭合开关，用电压表测出L1两端的电压；
(3)在测量L2两端电压时，为了节省时间采用以下办法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
(4)测出AC间的电压。
【交流与评估】
(1)在拆接电路时，开关必须___.
(2)该同学用上面的方法___(选填“能”或“不能”)测出L2两端的电压，原因是___.
(3)方法改进后，所测出的AB、BC、AC间的电压记录在下表中，分析数据可以得出本次实验的结论是：串联电路总电压___(选填“等于”或“不等于”)各用电器两端电压之和。
这个实验在设计上还存在的不足之处是___.
【答案】（1）断开（2）不能 政府接线柱接反 （3）不等于 （4）一次实验得出物理规律不具有普遍性

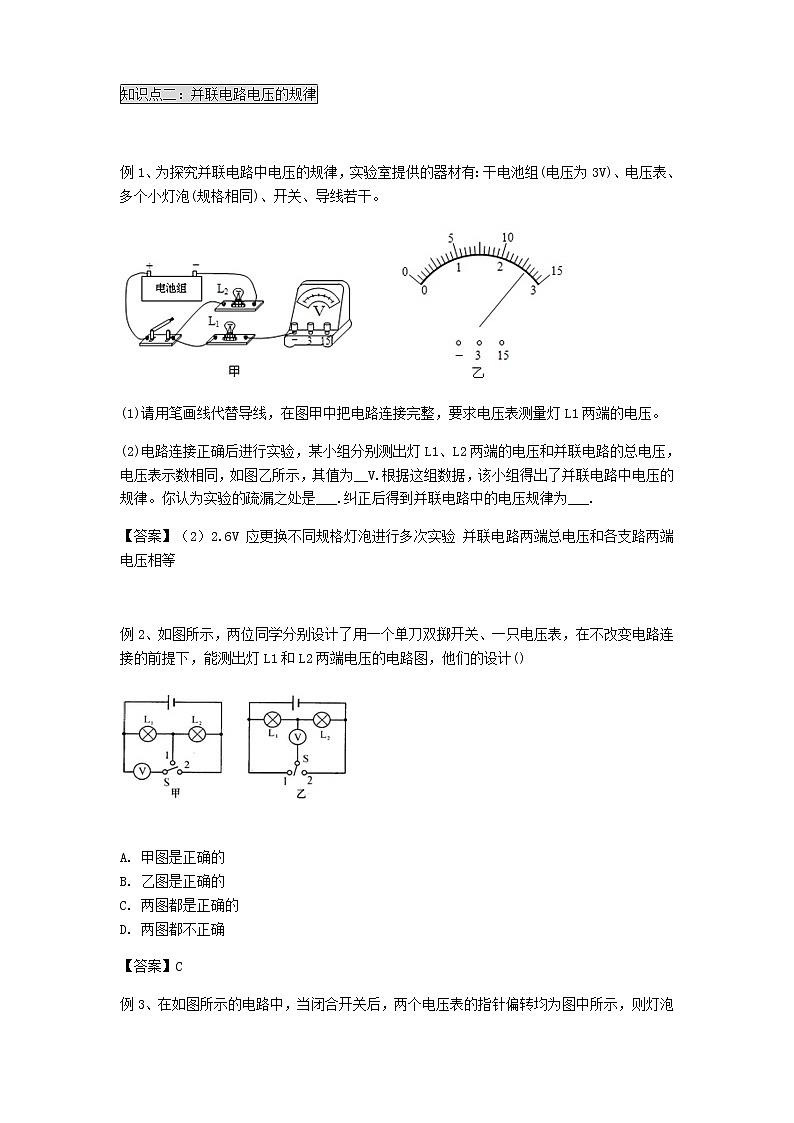

知识点二：并联电路电压的规律
例1、为探究并联电路中电压的规律，实验室提供的器材有：干电池组(电压为3V)、电压表、多个小灯泡(规格相同)、开关、导线若干。
(1)请用笔画线代替导线，在图甲中把电路连接完整，要求电压表测量灯L1两端的电压。
(2)电路连接正确后进行实验，某小组分别测出灯L1、L2两端的电压和并联电路的总电压，电压表示数相同，如图乙所示，其值为__V.根据这组数据，该小组得出了并联电路中电压的规律。你认为实验的疏漏之处是___.纠正后得到并联电路中的电压规律为___.
【答案】（2）2.6V 应更换不同规格灯泡进行多次实验 并联电路两端总电压和各支路两端电压相等
例2、如图所示，两位同学分别设计了用一个单刀双掷开关、一只电压表，在不改变电路连接的前提下，能测出灯L1和L2两端电压的电路图，他们的设计()
A. 甲图是正确的
B. 乙图是正确的
C. 两图都是正确的
D. 两图都不正确
【答案】C
例3、在如图所示的电路中，当闭合开关后，两个电压表的指针偏转均为图中所示，则灯泡L1和L2两端的电压分别为______V和______V.
【答案】7.2 1.8
例4、如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯发光且只有一个电表有示数，其故障可能是()
A.L1短路
B.L2短路
C.L1断路
D.L2断路
【答案】D
例5、在如图所示的电路中，闭合开关S后，两灯都不亮，电压表有示数，电流表无示数，则该电路故障可能是()
A. 灯泡L1开路
B. 灯泡L2开路
C. 灯泡L2短路
D. 电流表短路
【答案】AUAB/V
UBC/V
UAC/V
2.1
1.7
3.7
