沪科版八年级全册第五节 科学探究：凸透镜成像同步练习题

这是一份沪科版八年级全册第五节 科学探究：凸透镜成像同步练习题，共4页。试卷主要包含了5《科学探究等内容，欢迎下载使用。

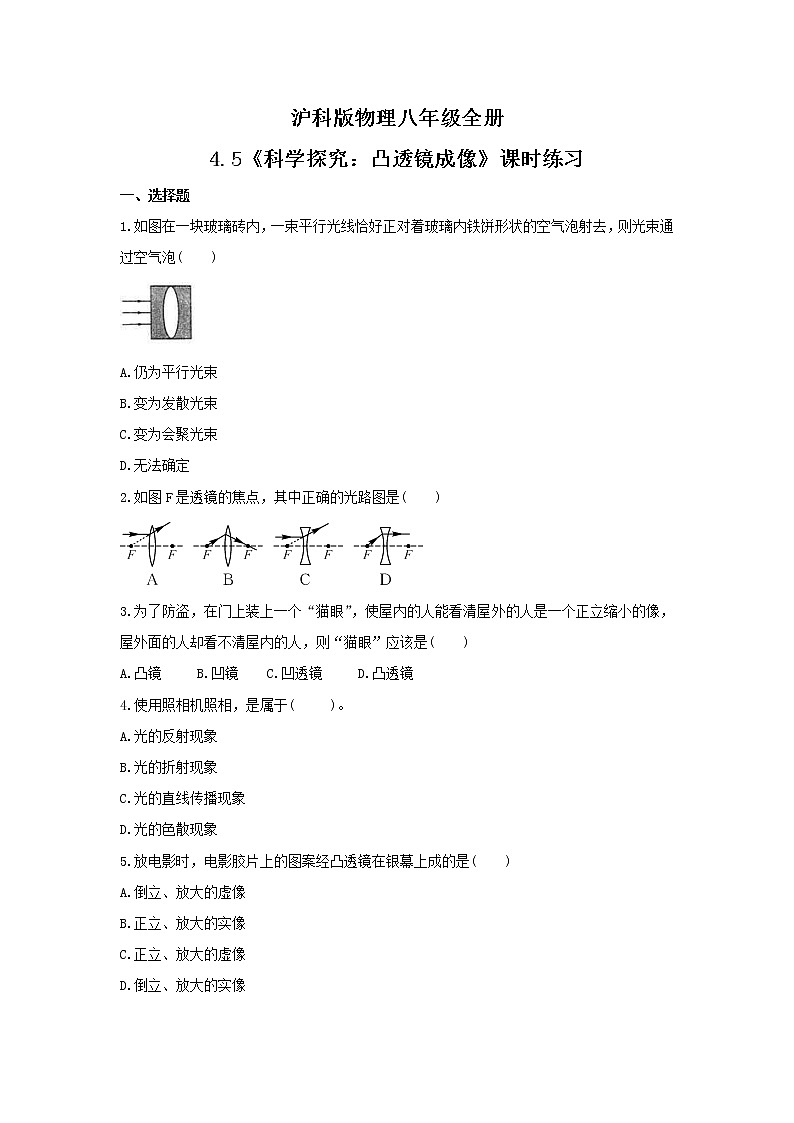

沪科版物理八年级全册4.5《科学探究：凸透镜成像》课时练习一、选择题1.如图在一块玻璃砖内，一束平行光线恰好正对着玻璃内铁饼形状的空气泡射去，则光束通过空气泡(　　)A.仍为平行光束B.变为发散光束 C.变为会聚光束D.无法确定 2.如图F是透镜的焦点，其中正确的光路图是(    )3.为了防盗，在门上装上一个“猫眼”，使屋内的人能看清屋外的人是一个正立缩小的像，屋外面的人却看不清屋内的人，则“猫眼”应该是(　　)A.凸镜     B.凹镜    C.凹透镜     D.凸透镜 4.使用照相机照相，是属于(　 　)。A.光的反射现象B.光的折射现象C.光的直线传播现象D.光的色散现象5.放电影时，电影胶片上的图案经凸透镜在银幕上成的是(    )A.倒立、放大的虚像 B.正立、放大的实像C.正立、放大的虚像D.倒立、放大的实像 6.在凸透镜的主光轴上放一根木棒，a端在2倍焦距之外，而b端在1倍焦距与2倍焦距之间，如图所示，那么在另一侧所成的像是(    )A.a端变细，b端变粗B.a端变粗，b端变细C.a、b端变粗D.a、b端变细        7.如图所示，烛焰在光屏上成清晰的像.当把蜡烛向左移动一段距离，要在光屏上再次成一个清晰的像，应该(    )A.保持凸透镜不动，光屏向左移B.保持凸透镜不动，光屏向右移C.保持凸透镜和光屏都不动D.以上说法都不对8.将一个凸透镜正对着太阳光,在凸透镜另一侧15 cm处的纸上出现一个最小、最亮的光斑,将一个物体放在该凸透镜主光轴上距光心20 cm处,则在凸透镜的另一侧光屏上会出现一个(    )A.正立、放大的虚像         B.正立、缩小的虚像C.倒立、放大的实像         D.倒立、缩小的实像二、填空题9.透镜分为       和       ，中间厚边缘薄的叫       ，中间薄边缘厚的叫       ，透镜的中心叫做       。10.如图所示,一束光线经过一个透镜后相交于主光轴上的A点,取走透镜后,光线相交于B点,则该透镜起到       (填“会聚”或“发散”)作用,是       透镜。  11.如图所示是透过装满水的玻璃瓶看纸上字的情景，看到的“原”字是正立、放大的________(填“实”或“虚”)像，这个玻璃瓶相当于________镜。12.如图所示，纸筒A的一端蒙上了一层半透明纸，纸筒B的一端嵌了一个凸透镜，两纸筒套在一起组成一个简易照相机，这个简易照相机的________相当于真实照相机的镜头，________相当于真实照相机的底片.为了得到清晰的像，应把A端朝着________，B端朝着________.(填“较暗的室内”或“明亮的室外”)13.检修工人在查看线路密集的电路板时，为了看清线路的连接情况，常透过一个较大的透镜进行观察，这个透镜应该是        透镜(填“凸”或“凹”)，工人看到的是放大的      (填“实”或“虚”)像，电路板到透镜的距离应       ；检修时还用到了照明灯，这是为了照亮        (填“透镜”或“电路板”)。14.某同学用焦距为10 cm的放大镜去观察邮票，邮票与放大镜的距离应该________10 cm(填“大于”“小于”或“等于”)，所成的像是放大、________(选填“正立”或“倒立”)的________(选填“实”或“虚”)像；若将一物体放在离放大镜30 cm处时，将可以得到一个________________。三、实验题15.小丽同学用焦距为15 cm的凸透镜做“探究凸透镜成像的规律”实验：(1)如图甲所示，实验前应调节烛焰、凸透镜、光屏三者的中心，使它们在________高度上.(2)实验过程中，当蜡烛与凸透镜的距离如图甲所示时，在光屏上可得到一个清晰的倒立、________的实像，生活中利用这个规律制成的光学仪器是________.(3)实验过程中，小丽发现当蜡烛成实像时，物距减小，像距与像都________(填“变大”“变小”或“不变”).(4)实验过程中，随着蜡烛的燃烧，可观察到光屏上的像向________(填“上”或“下”)移动.(5)通过实验观察可知，在图乙中左边的蜡烛通过凸透镜不可能形成的像是________(填符号).参考答案1.答案为：B2.答案为：C3.答案为：C4.答案为：B5.答案为：D6.答案为：A7.答案为：A8.答案为：C9.答案为：凸透镜；凹透镜；凸透镜；凹透镜；光心.10.答案为：发散,凹。 11.答案为：虚；放大12.答案为：凸透镜　半透明纸　较暗的室内　明亮的室外13.答案为：凸；虚；小于凸透镜的1倍焦距；电路板14.答案为：小于　正立　虚　倒立、缩小的实像15.答案为：(1)同一　(2)缩小　照相机　(3)变大　(4)上　(5)B
