物理九年级上册13.2 电路的组成和连接方式练习
展开沪粤版物理九年级上册

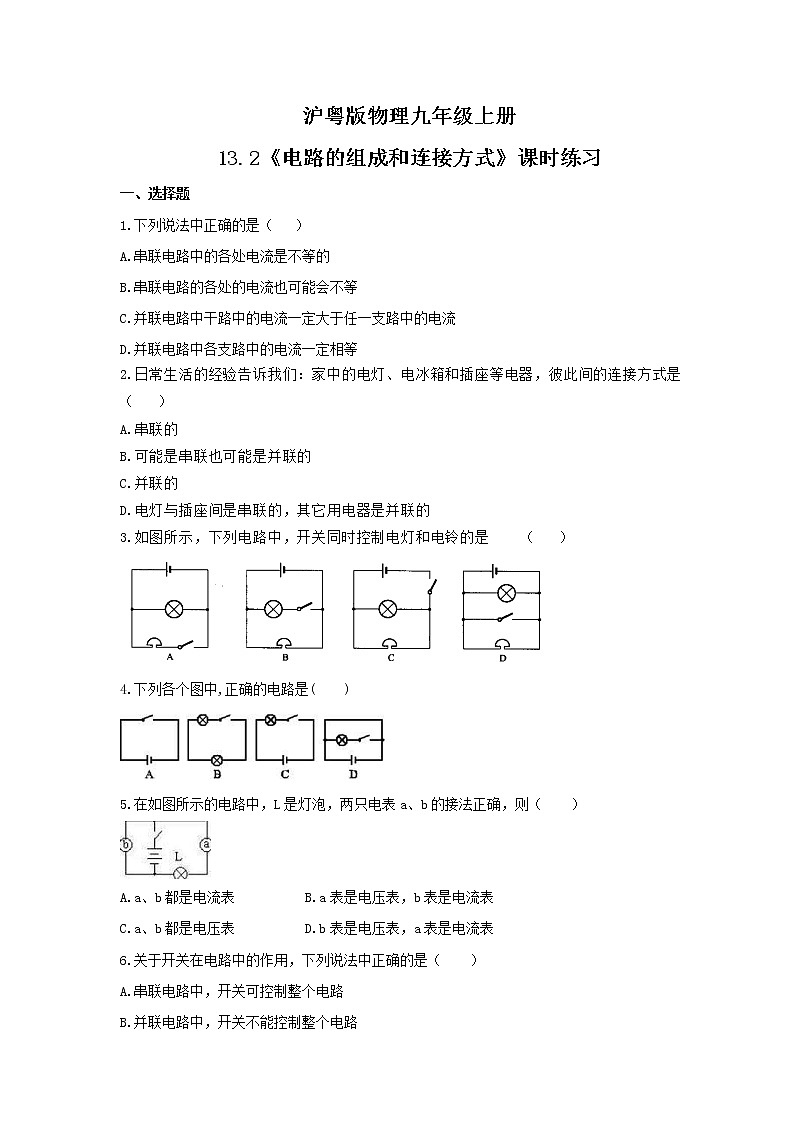

13.2《电路的组成和连接方式》课时练习
一、选择题
1.下列说法中正确的是( )
A.串联电路中的各处电流是不等的
B.串联电路的各处的电流也可能会不等
C.并联电路中干路中的电流一定大于任一支路中的电流
D.并联电路中各支路中的电流一定相等
2.日常生活的经验告诉我们:家中的电灯、电冰箱和插座等电器,彼此间的连接方式是( )
A.串联的
B.可能是串联也可能是并联的
C.并联的
D.电灯与插座间是串联的,其它用电器是并联的
3.如图所示,下列电路中,开关同时控制电灯和电铃的是 ( )
4.下列各个图中,正确的电路是( )
5.在如图所示的电路中,L是灯泡,两只电表a、b的接法正确,则( )
A.a、b都是电流表 B.a表是电压表,b表是电流表
C.a、b都是电压表 D.b表是电压表,a表是电流表
6.关于开关在电路中的作用,下列说法中正确的是( )
A.串联电路中,开关可控制整个电路
B.并联电路中,开关不能控制整个电路
C.串联电路中,每个开关可控制一个用电器
D.一个开关同时控制两个用电器,这两个用电器一定是并联的

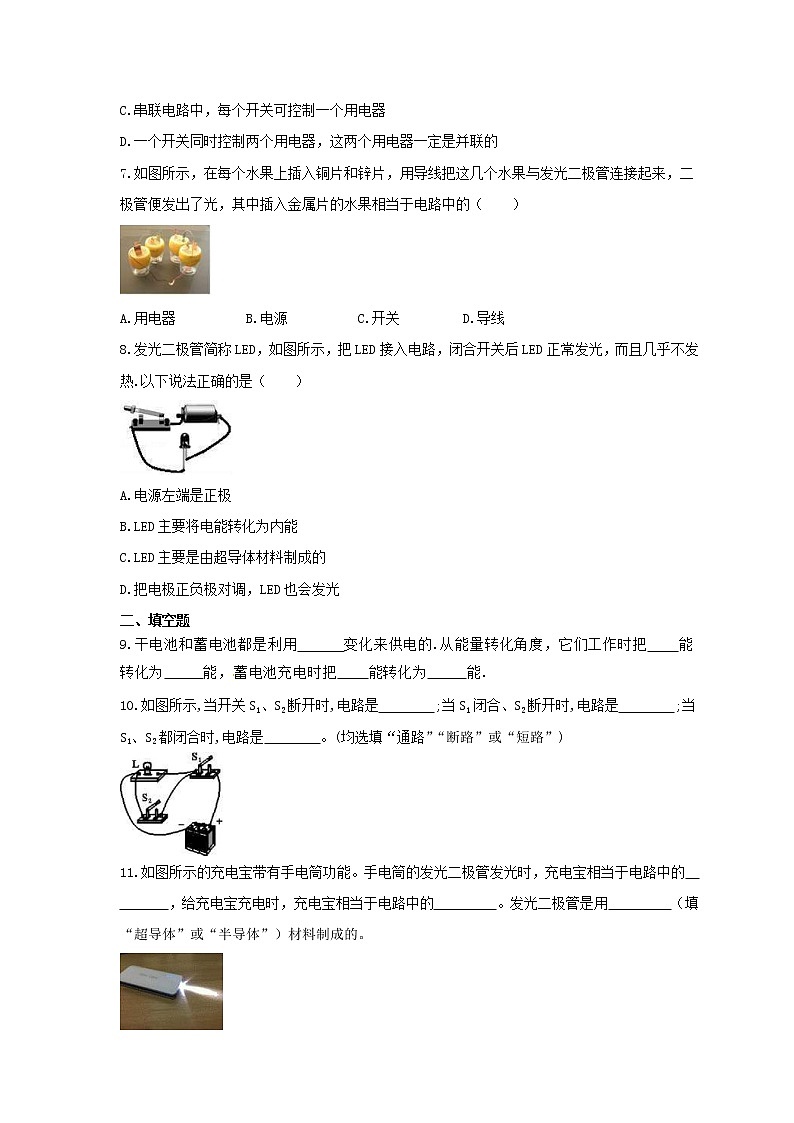

7.如图所示,在每个水果上插入铜片和锌片,用导线把这几个水果与发光二极管连接起来,二极管便发出了光,其中插入金属片的水果相当于电路中的( )
A.用电器 B.电源 C.开关 D.导线
8.发光二极管简称LED,如图所示,把LED接入电路,闭合开关后LED正常发光,而且几乎不发热.以下说法正确的是( )
A.电源左端是正极
B.LED主要将电能转化为内能
C.LED主要是由超导体材料制成的
D.把电极正负极对调,LED也会发光
二、填空题
9.干电池和蓄电池都是利用 变化来供电的.从能量转化角度,它们工作时把 能转化为 能,蓄电池充电时把 能转化为 能.
10.如图所示,当开关S1、S2断开时,电路是 ;当S1闭合、S2断开时,电路是 ;当S1、S2都闭合时,电路是 。(均选填“通路”“断路”或“短路”)
11.如图所示的充电宝带有手电筒功能。手电筒的发光二极管发光时,充电宝相当于电路中的 ,给充电宝充电时,充电宝相当于电路中的 。发光二极管是用 (填“超导体”或“半导体”)材料制成的。
12.只有电路时_______,电路中才有电流,如果电路没有闭合,或者导线没有连接好,电路在某处断开,这种状态叫做________;直接用导线将电源两极连接起来叫做________。
13.小明将铜片、锌片插入柠檬,制成柠檬电池.如图所示,闭合开关S,发光二极管发光,此装置的能量转化过程是 转化为电能,电能再转化为 .由图15可知铜片是柠檬电池的 极.
14.如图所示的电路中,在开关闭合后,电流的方向是从_____接线柱流向_____接线柱;在灯泡中,电流的方向是从_____接线柱流向_____接线柱.
三、作图题
15.按下图所示的电路,在右画线框内出相应的电路图.
参考答案
1.答案为:C
2.答案为:C
3.答案为:C
4.答案为:C;
5.答案为:D
6.答案为:A
7.答案为:B
8.答案为:A
9.答案为:化学 化学 电 电 化学
10.答案为:断路 通路 短路.
11.答案为:电源;用电器;半导体
12.答案为:闭合 断路 短路
13.答案为:化学;光;正;
14.答案为:C d b a
15.答案为:
