初中物理粤沪版九年级上册第十三章 探究简单电路13.3 怎样认识和测量电流随堂练习题

这是一份初中物理粤沪版九年级上册第十三章 探究简单电路13.3 怎样认识和测量电流随堂练习题，共4页。试卷主要包含了有“0～0，如图所示电流表的读数为，①实验用的小灯泡的电流约为 0，电流表的使用规则是等内容，欢迎下载使用。

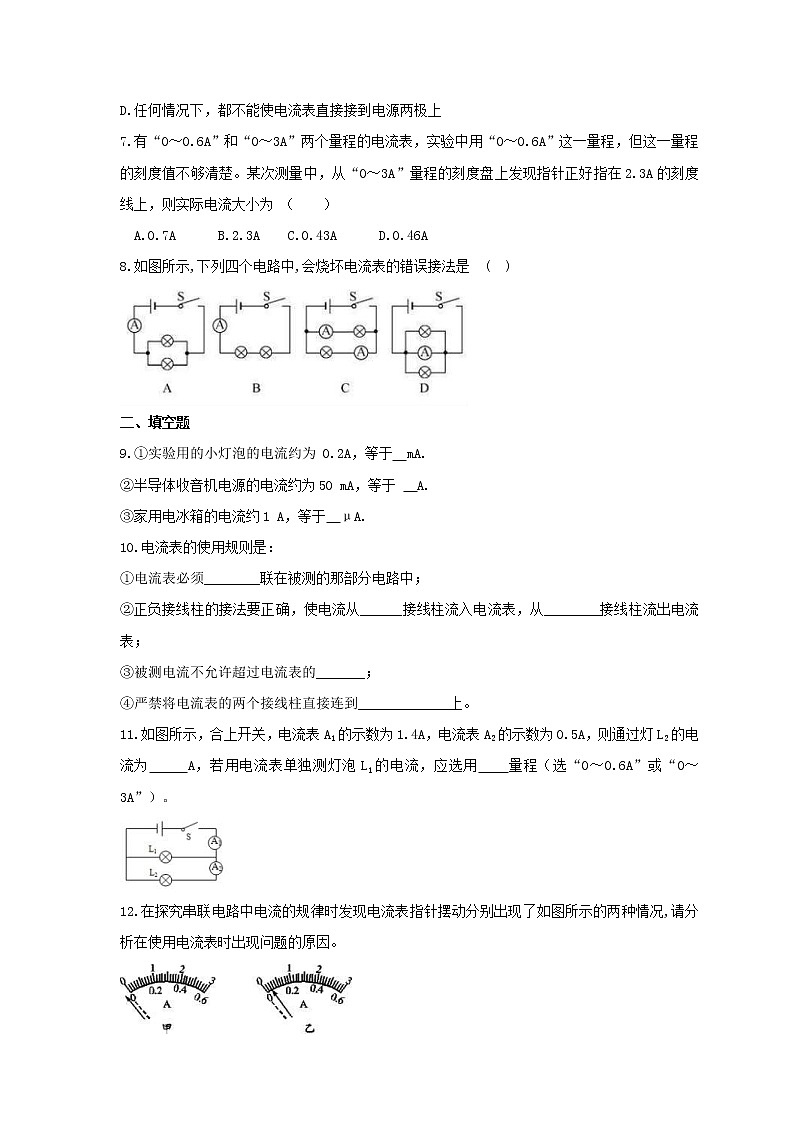

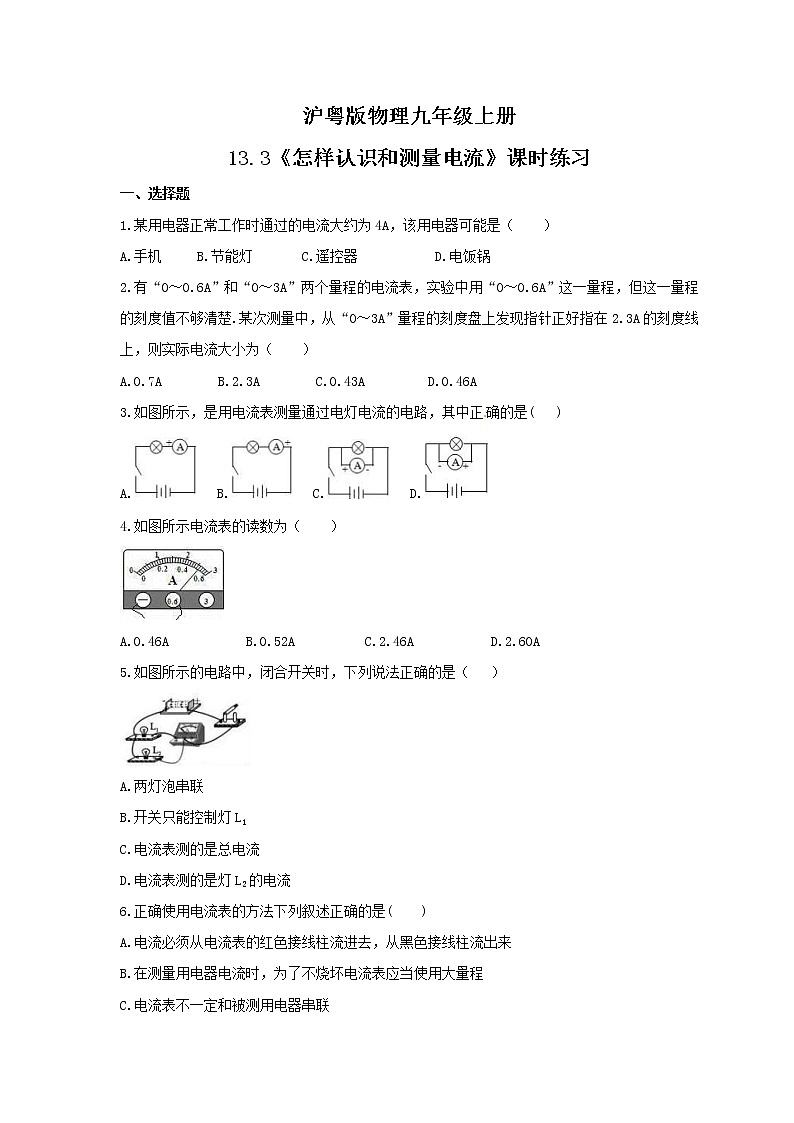

沪粤版物理九年级上册13.3《怎样认识和测量电流》课时练习一、选择题1.某用电器正常工作时通过的电流大约为4A，该用电器可能是（　　）A.手机   B.节能灯    C.遥控器      D.电饭锅2.有“0～0.6A”和“0～3A”两个量程的电流表，实验中用“0～0.6A”这一量程，但这一量程的刻度值不够清楚.某次测量中，从“0～3A”量程的刻度盘上发现指针正好指在2.3A的刻度线上，则实际电流大小为（　　）A.0.7A        B.2.3A        C.0.43A         D.0.46A3.如图所示，是用电流表测量通过电灯电流的电路，其中正确的是(  )A.  B.  C.  D.4.如图所示电流表的读数为（　　）A.0.46A       B.0.52A       C.2.46A       D.2.60A5.如图所示的电路中，闭合开关时，下列说法正确的是（   ） A.两灯泡串联B.开关只能控制灯L1C.电流表测的是总电流D.电流表测的是灯L2的电流6.正确使用电流表的方法下列叙述正确的是(    )A.电流必须从电流表的红色接线柱流进去，从黑色接线柱流出来B.在测量用电器电流时，为了不烧坏电流表应当使用大量程C.电流表不一定和被测用电器串联D.任何情况下，都不能使电流表直接接到电源两极上7.有“0～0.6A”和“0～3A”两个量程的电流表，实验中用“0～0.6A”这一量程，但这一量程的刻度值不够清楚。某次测量中，从“0～3A”量程的刻度盘上发现指针正好指在2.3A的刻度线上，则实际电流大小为 （    ）  A.0.7A      B.2.3A    C.0.43A      D.0.46A8.如图所示,下列四个电路中,会烧坏电流表的错误接法是  (  )二、填空题9.①实验用的小灯泡的电流约为 0.2A，等于  mA.②半导体收音机电源的电流约为50 mA，等于   A.③家用电冰箱的电流约1 A，等于  μA.10.电流表的使用规则是：①电流表必须________联在被测的那部分电路中；②正负接线柱的接法要正确，使电流从______接线柱流入电流表，从________接线柱流出电流表；③被测电流不允许超过电流表的_______；④严禁将电流表的两个接线柱直接连到_____________上。11.如图所示，合上开关，电流表A1的示数为1.4A，电流表A2的示数为0.5A，则通过灯L2的电流为     A，若用电流表单独测灯泡L1的电流，应选用    量程（选“0～0.6A”或“0～3A”）。 12.在探究串联电路中电流的规律时发现电流表指针摆动分别出现了如图所示的两种情况,请分析在使用电流表时出现问题的原因。出现甲现象的原因:　                。 出现乙现象的原因:　               。 13.如图所示,闭合开关后小灯泡L1、L2均正常发光,它们的连接方式是　　　　联;过一会儿发现有一个小灯泡熄灭,而电流表的示数不变,则电路中出现的故障是　　　　　　　。 14.如图甲所示的电路，电流表测量的是通 过_______（选填“L1和L2”、“L1”或“L2”）的电流，闭合开关S，若发现指针偏向如图乙所示的位置，其原因是______________。 三、实验题15.某同学用如图所示的电路来测通过灯泡的电流.（1）图中电流表的连接错误是　　　　　　（2）现要测量通过A灯的电流，但只允许变动原图中一根导线中一个端点的接线位置，应将导线　　　　　　（选填“a”、“b”或“c”）的一端改接在电流表的　　　　　　接线柱上（选填“3”“0.6”或“负”）.（3）在第（2）问已经改动的基础上，若要测量通过A、B两灯的电流之和，而且又只允许再变动一根导线中一个端点接线的位置，应将导线　　　　　　（选填“a”、“b”或“c”）的一端改接在电流表的　　　　　　接线柱上（选填“3”“0.6”或“负”）.（4）在笫（3）问已经改动的基础上，闭合开关，灯A、B正常发光，如果实验时电路中a线断路，则电流表的示数　　　　　　（填“变大”“变小”或“不变”），灯A的亮度　　　　　　（填“变亮”“变暗”或“不变”）.
参考答案1.答案为：D2.答案为：D3.答案为：A4.答案为：B5.答案为：D6.答案为：D7.答案为：D8.答案为：D9.答案为：200  0.05 10610.答案为：串 正  负 量程   电源  11.答案为：0.5，0～3A   12.答案为：电流表正、负接线柱接反　电流表连入电路的量程过大13.答案为：并　L2断路14.答案为：L2 电流表正负接线柱接反 15.答案为：（1）电流表正负接线柱接反；（2）c，3；（3）a，负；（4）变小，不变；
