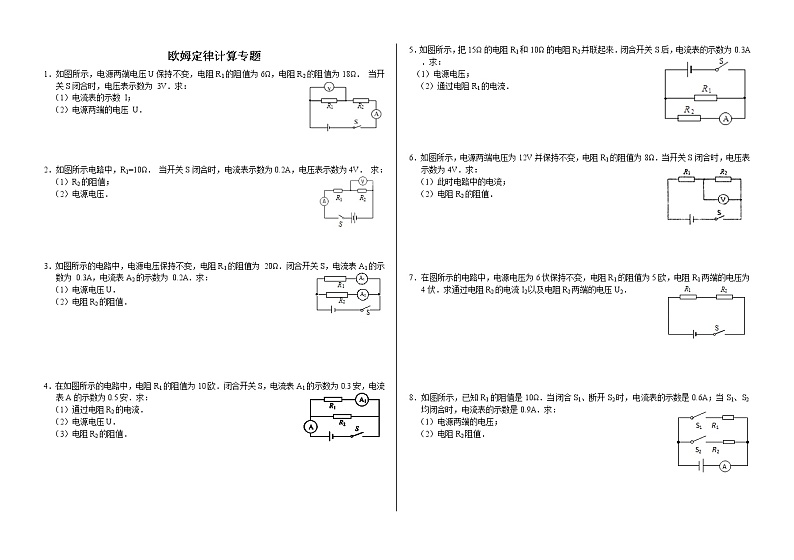

物理九年级全册第2节 欧姆定律课时作业

这是一份物理九年级全册第2节 欧姆定律课时作业，共7页。试卷主要包含了如图所示电路中，R1=10Ω等内容，欢迎下载使用。
（1）电流表的示数 I；
（2）电源两端的电压 U．
2．如图所示电路中，R1=10Ω． 当开关S闭合时，电流表示数为0.2A，电压表示数为4V． 求：
（1）R2的阻值；
（2）电源电压．
3．如图所示的电路中，电源电压保持不变，电阻R1的阻值为 20Ω．闭合开关S，电流表A1的示数为 0.3A，电流表A2的示数为 0.2A．求：
（1）电源电压U．
（2）电阻R2的阻值．
4．在如图所示的电路中，电阻R1的阻值为10欧．闭合开关S，电流表A1的示数为0.3安，电流表A的示数为0.5安．求：
（1）通过电阻R2的电流．
（2）电源电压U．
（3）电阻R2的阻值．
5．如图所示，把15Ω的电阻R1和10Ω的电阻R2并联起来．闭合开关S后，电流表的示数为0.3A．求：
（1）电源电压；
（2）通过电阻R1的电流．
6．如图所示，电源两端电压为12V并保持不变，电阻R1的阻值为8Ω．当开关S闭合时，电压表示数为4V．求：
（1）此时电路中的电流；
（2）电阻R2的阻值．
7．在图所示的电路中，电源电压为6伏保持不变，电阻R1的阻值为5欧，电阻R1两端的电压为4伏．求通过电阻R2的电流I2以及电阻R2两端的电压U2．
8．如图所示，已知R1的阻值是10Ω．当闭合S1、断开S2时，电流表的示数是0.6A；当S1、S2均闭合时，电流表的示数是0.9A．求：
（1）电源两端的电压；
（2）电阻R2阻值．

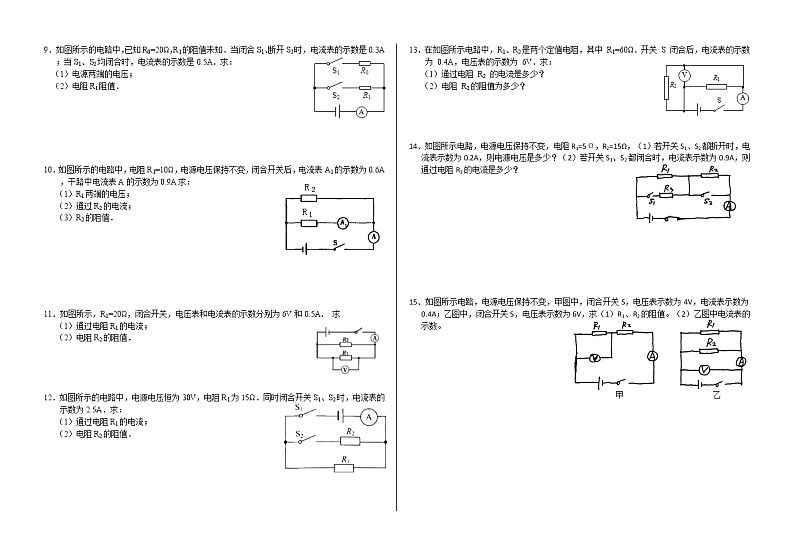

9．如图所示的电路中，已知R0=20Ω，R1的阻值未知．当闭合S1、断开S2时，电流表的示数是0.3A；当S1、S2均闭合时，电流表的示数是0.5A．求：
（1）电源两端的电压；
（2）电阻R1阻值．
10．如图所示的电路中，电阻R1=10Ω，电源电压保持不变，闭合开关后，电流表A1的示数为0.6A，干路中电流表A的示数为0.9A求：
（1）R1两端的电压；
（2）通过R2的电流；
（3）R2的阻值．
11．如图所示，R1=20Ω，闭合开关，电压表和电流表的示数分别为6V和0.5A． 求
（1）通过电阻R1的电流；
（2）电阻R2的阻值．
12．如图所示的电路中，电源电压恒为30V，电阻R1为15Ω．同时闭合开关S1、S2时，电流表的示数为2.5A．求：
（1）通过电阻R1的电流；
（2）电阻R2的阻值．
13．在如图所示电路中，R1、R2是两个定值电阻，其中 R1=60Ω．开关 S 闭合后，电流表的示数为 0.4A，电压表的示数为 6V．求：
（1）通过电阻 R2 的电流是多少？
（2）电阻 R2的阻值为多少？
14、如图所示电路，电源电压保持不变，电阻R1=5Ω，R2=15Ω，（1）若开关S1、S2都断开时，电流表示数为0.2A，则电源电压是多少？（2）若开关S1、S2都闭合时，电流表示数为0.9A，则通过电阻R3的电流是多少？
甲
乙
15、如图所示电路，电源电压保持不变，甲图中，闭合开关S，电压表示数为4V，电流表示数为0.4A；乙图中，闭合开关S，电压表示数为6V，求（1）R1、R2的阻值。（2）乙图中电流表的示数。

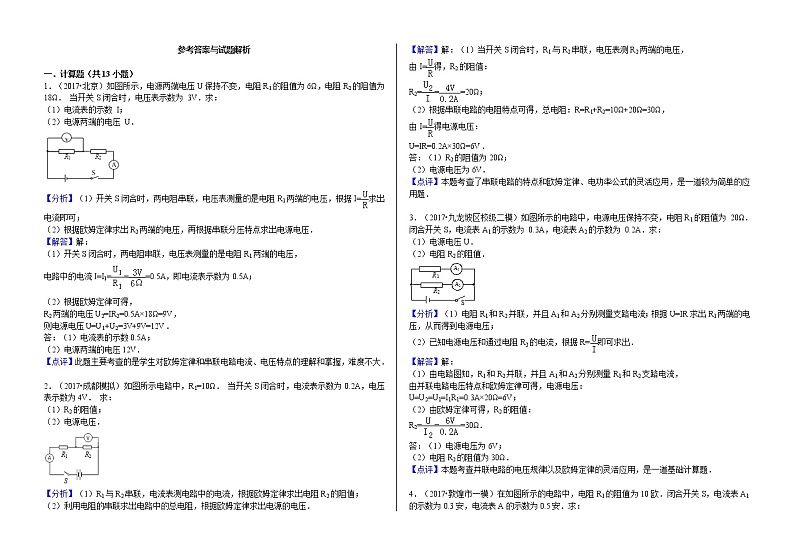

参考答案与试题解析

一．计算题（共13小题）
1．（2017•北京）如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω． 当开关S闭合时，电压表示数为 3V．求：
（1）电流表的示数 I；
（2）电源两端的电压 U．
【分析】（1）开关S闭合时，两电阻串联，电压表测量的是电阻R1两端的电压，根据I=求出电流即可；
（2）根据欧姆定律求出R2两端的电压，再根据串联分压特点求出电源电压．
【解答】解：
（1）开关S闭合时，两电阻串联，电压表测量的是电阻R1两端的电压，
电路中的电流I=I1===0.5A，即电流表示数为0.5A；
（2）根据欧姆定律可得，
R2两端的电压U2=IR2=0.5A×18Ω=9V，
则电源电压U=U1+U2=3V+9V=12V．
答：（1）电流表的示数0.5A；
（2）电源两端的电压12V．
【点评】此题主要考查的是学生对欧姆定律和串联电路电流、电压特点的理解和掌握，难度不大．

2．（2017•成都模拟）如图所示电路中，R1=10Ω． 当开关S闭合时，电流表示数为0.2A，电压表示数为4V． 求：
（1）R2的阻值；
（2）电源电压．
【分析】（1）R1与R2串联，电流表测电路中的电流，根据欧姆定律求出电阻R2的阻值；
（2）利用电阻的串联求出电路中的总电阻，根据欧姆定律求出电源的电压．
【解答】解：（1）当开关S闭合时，R1与R2串联，电压表测R2两端的电压，
由I=得，R2的阻值：
R2===20Ω；
（2）根据串联电路的电阻特点可得，总电阻：R=R1+R2=10Ω+20Ω=30Ω，
由I=得电源电压：
U=IR=0.2A×30Ω=6V．
答：（1）R2的阻值为20Ω；
（2）电源电压为6V．
【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的灵活应用，是一道较为简单的应用题．

3．（2017•九龙坡区校级二模）如图所示的电路中，电源电压保持不变，电阻R1的阻值为 20Ω．闭合开关S，电流表A1的示数为 0.3A，电流表A2的示数为 0.2A．求：
（1）电源电压U．
（2）电阻R2的阻值．
【分析】（1）电阻R1和R2并联，并且A1和A2分别测量支路电流；根据U=IR求出R1两端的电压，从而得到电源电压；
（2）已知电源电压和通过电阻R2的电流，根据R=即可求出．
【解答】解：
（1）由电路图知，R1和R2并联，并且A1和A2分别测量R1和R2支路电流，
由并联电路电压特点和欧姆定律可得，电源电压：
U=U2=U1=I1R1=0.3A×20Ω=6V；
（2）由欧姆定律可得，R2的阻值：
R2===30Ω．
答：（1）电源电压为6V；
（2）电阻R2的阻值为30Ω．
【点评】本题考查并联电路的电压规律以及欧姆定律的灵活应用，是一道基础计算题．

4．（2017•敦煌市一模）在如图所示的电路中，电阻R1的阻值为10欧．闭合开关S，电流表A1的示数为0.3安，电流表A的示数为0.5安．求：
（1）通过电阻R2的电流．
（2）电源电压U．
（3）电阻R2的阻值．
【分析】由电路图知：两电阻并联，电流表A测干路电流，电流表A1测电阻R1所在支路电流；
（1）由并联电路特点计算通过电阻R2的电流；
（2）由并联电路特点和欧姆定律求出电源电压；
（3）由欧姆定律求出电阻R2的阻值．
【解答】解：
（1）并联电路中干路电流等于各支路电流之和，所以通过R2的电流：
I2=I﹣I1=0.5A﹣0.3A=0.2A；
（2）并联电路中各支路两端的电压相等，
由I=可得电源电压：
U=U2=U1=I1R1=0.3A×10Ω=3V；
（3）由I=可得电阻R2的阻值：
R2===15Ω．
答：（1）通过电阻R2的电流为0.2A．
（2）电源电压为3V．
（3）电阻R2的阻值为15Ω．
【点评】本题考查了并联电路的电压和电流特点、欧姆定律的应用，正确分析电路是解题的关键，属于一道基础题．

5．（2017•南岸区校级二模）如图所示，把15Ω的电阻R1和10Ω的电阻R2并联起来．闭合开关S后，电流表的示数为0.3A．求：
（1）电源电压；
（2）通过电阻R1的电流．
【分析】由电路图可知，R1与R2并联，电流表测R2支路的电流．
（1）根据并联电路的电压特点和欧姆定律求出电源的电压；
（2）根据欧姆定律求出通过电阻R1的电流．
【解答】解：由电路图可知，R1与R2并联，电流表测R2支路的电流．
（1）因并联电路中各支路两端的电压相等，
所以，由I=可得，电源的电压：
U=U2=I2R2=0.3A×10Ω=3V；
（2）通过电阻R1的电流：
I1===0.2A．
答：（1）电源电压为3V；
（2）通过电阻R1的电流为0.2A．
【点评】本题考查了并联电路的特点和欧姆定律的应用，是一道基础题目．

6．（2017•南关区一模）如图所示，电源两端电压为12V并保持不变，电阻R1的阻值为8Ω．当开关S闭合时，电压表示数为4V．求：
（1）此时电路中的电流；
（2）电阻R2的阻值．
【分析】（1）分析电路的连接，根据串联电路电压的规律和欧姆定律求电流；
（2）根据串联电路电流的规律和欧姆定律求电阻R2的阻值．
【解答】解：
（1）S闭合时，两电阻串联，电压表测R2的电压，
根据串联电路电压的规律，R1的电压：
U1=U﹣U2=12V﹣4V=8V，
由欧姆定律可得，通过R1的电流：
I==1A，
根据串联电路电流的规律可知，此时电路中的电流为1A；
（2）根据I=可得电阻R2的阻值：
R2==4Ω．
答：（1）此时电路中的电流为1A；
（2）电阻R2的阻值4Ω．
【点评】本题考查串联电路的规律及欧姆定律的应用，难度不大．

7．（2017•静安区一模）在图所示的电路中，电源电压为6伏保持不变，电阻R1的阻值为5欧，电阻R1两端的电压为4伏．求通过电阻R2的电流I2以及电阻R2两端的电压U2．
【分析】由电路图可知，R1与R2串联，①根据欧姆定律求出R1的中的电流即为通过电阻R2的电流；
②根据串联分压可直接求出电阻R2两端的电压U2．
【解答】解：由电路图可知，R1与R2串联，
因为串联电路中各处电流相等，
则通过电阻R2的电流：
I2=I1===0.8A；
因为串联电路中，各用电器两端的电压之和等于电源电压，
所以电阻R2两端的电压：U2=U﹣U1=6V﹣4V=2V．
答：通过电阻R2的电流为0.8A；电阻R2两端的电压为2V．
【点评】本题考查了串联电路的特点和欧姆定律的应用，是一道较为简单的应用题．

8．（2017•房山区二模）如图所示，已知R1的阻值是10Ω．当闭合S1、断开S2时，电流表的示数是0.6A；当S1、S2均闭合时，电流表的示数是0.9A．求：
（1）电源两端的电压；
（2）电阻R2阻值．
【分析】（1）当闭合S1、断开S2时，电路为R1的简单电路，电流表测电路中的电流，根据欧姆定律求出电源两端的电压；
（2）当S1、S2均闭合时，两电阻并联，电流表测干路电流，根据欧姆定律求出电路中的总电阻，利用电阻的并联求出电阻R2阻值．
【解答】解：（1）当闭合S1、断开S2时，电路为R1的简单电路，电流表测电路中的电流，
由I=可得，电源两端的电压：
U=I1R1=0.6A×10Ω=6V；
（2）当S1、S2均闭合时，两电阻并联，电流表测干路电流，
则电路中的总电阻：
R===Ω，
因并联电路中总电阻的倒数等于各分电阻倒数之和，
所以，=+，即=+，
解得：R2=20Ω．
答：（1）电源两端的电压为6V；
（2）电阻R2阻值为20Ω．
【点评】本题考查了并联电路的特点和欧姆定律的应用，是一道较为简单的应用题．

9．（2017•石景山区二模）如图所示的电路中，已知R0=20Ω，R1的阻值未知．当闭合S1、断开S2时，电流表的示数是0.3A；当S1、S2均闭合时，电流表的示数是0.5A．
求：
（1）电源两端的电压；
（2）电阻R1阻值．
【分析】（1）分析电路，由U=IR计算电源电压；
（2）并联电路中干路上的电流等于各支路电流之和，各支路电压相等，由欧姆定律计算．
【解答】解：
（1）由图可知，当闭合S1，断开S2时，电路中只有R0接入电路，电流表测R0电流I0=0.3A；
电源电压：U=I0R0=0.3A×20Ω=6V；
（2）当S1、S2均闭合时，R1与R0并联，电流表测干路电流I=0.5A，
由于并联电路各支路独立工作、互不影响，则通过R0的电流不变，
通过R1电流：I1=I﹣I0=0.5A﹣0.3A=0.2A，
电阻R1的值：R1===30Ω．
答：（1）电源两端的电压为6V；
（2）电阻R1阻值为30Ω．
【点评】本题考查并联电路规律运用，要理解欧姆定律，难度不大．

10．（2017春•岳麓区校级月考）如图所示的电路中，电阻R1=10Ω，电源电压保持不变，闭合开关后，电流表A1的示数为0.6A，干路中电流表A的示数为0.9A求：
（1）R1两端的电压；
（2）通过R2的电流；
（3）R2的阻值．
【分析】（1）分析电路的连接，根据欧姆定律求R1两端的电压；
（2）根据并联电路电流的规律，求通过通过R2的电流；
（3）根据并联电路电压的规律，由欧姆定律求R2的阻值．
【解答】解：（1）原电路中，两电阻并联，电流表A1测通过R1的电流，示数为0.6A，电流表A2测干路中电流表，示数为0.9A，
根据欧姆定律I=，R1两端的电压：
U1=I1R1=0.6A×10Ω=6V；
（2）根据并联电路电流的规律，通过通过R2的电流：
I2=I﹣I1=0.9A﹣0.6A=0.3A；
（3）根据并联电路电压的规律，R2的电压为6V，则R2的阻值为：
R2===20Ω
答：（1）R1两端的电压为6V；
（2）通过R2的电流为0.3A；
（3）R2的阻值为20Ω．
【点评】本题考查并联电路的规律及欧姆定律的运用，为一基础题．

11．（2016•吉林）如图所示，R1=20Ω，闭合开关，电压表和电流表的示数分别为6V和0.5A． 求
（1）通过电阻R1的电流；
（2）电阻R2的阻值．
【分析】由电路图可知，R1与R2并联，电压表测电源的电压，电流表测干路电流．
（1）根据并联电路的电压特点和欧姆定律求出通过电阻R1的电流；
（2）根据并联电路的电流特点求出通过R2的电流，根据欧姆定律求出电阻R2的阻值．
【解答】解：由电路图可知，R1与R2并联，电压表测电源的电压，电流表测干路电流．
（1）因并联电路中各支路两端的电压相等，
所以，通过电阻R1的电流：
I1===0.3A；
（2）因并联电路中干路电流等于各支路电流之和，
所以，通过R2的电流：
I2=I﹣I1=0.5A﹣0.3A=0.2A，
电阻R2的阻值：
R2===30Ω．
答：（1）通过电阻R1的电流为0.3A；
（2）电阻R2的阻值为30Ω．
【点评】本题考查了并联电路的特点和欧姆定律的应用，是一道较为简单的应用题．

12．（2016•重庆）如图所示的电路中，电源电压恒为30V，电阻R1为15Ω．同时闭合开关S1、S2时，电流表的示数为2.5A．求：
（1）通过电阻R1的电流；
（2）电阻R2的阻值．
【分析】由电路图可知，同时闭合开关S1、S2时，R1与R2并联，电流表测干路电流．
（1）根据并联电路的电压特点和欧姆定律求出通过电阻R1的电流；
（2）根据并联电路的电流特点求出通过电阻R2的电流，再根据欧姆定律求出电阻R2的阻值．
【解答】解：由电路图可知，同时闭合开关S1、S2时，R1与R2并联，电流表测干路电流．
（1）因并联电路中各支路两端的电压相等，
所以，通过电阻R1的电流：
I1===2A；
（2）因并联电路中干路电流等于各支路电流之和，
所以，通过电阻R2的电流：
I2=I﹣I1=2.5A﹣2A=0.5A，
则电阻R2的阻值：
R2===60Ω．
答：（1）通过电阻R1的电流为2A；
（2）电阻R2的阻值为60Ω．
【点评】本题考查了并联电路的特点和欧姆定律的应用，是一道基础题目．

13．（2017春•和平区校级月考）在如图所示电路中，R1、R2是两个定值电阻，其中 R1=60Ω．开关 S 闭合后，电流表的示数为 0.4A，电压表的示数为 6V．求：
（1）通过电阻 R2 的电流是多少？
（2）电阻 R2的阻值为多少？
【分析】（1）由图可知R1、R2为并联电路，根据欧姆定律求出R1的电流，然后即可根据并联电路的特点即可求出电阻 R2 的电流；
（2）根据欧姆定律即可求出R2的阻值．
【解答】解：（1）由图可知R1、R2为并联电路，电压表测电路电压，电流表测干路电流．
则I1===0.1A，
根据并联电路干路电流等于各支路电流之和可知：
I2=I﹣I1=0.4A﹣0.1A=0.3A，
（2）由I=可得：
R2===20Ω．
答：（1）通过电阻 R2 的电流是0.3A；
（2）电阻 R2的阻值为20Ω．
【点评】本题考查欧姆定律的灵活运用，以及并联电路中电压、电阻的关系，属基本电学原理的综合运用，难度适中．
