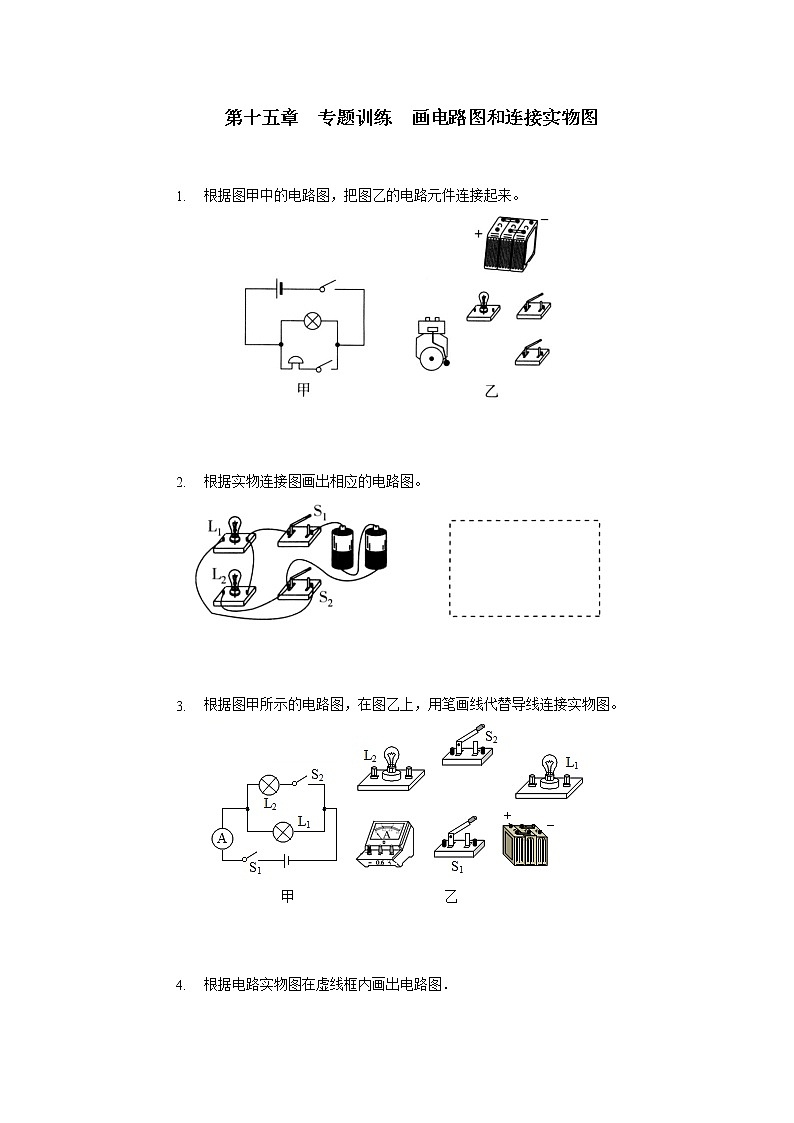

第十五章  专题训练  画电路图和连接实物图       根据图甲中的电路图，把图乙的电路元件连接起来。

       根据实物连接图画出相应的电路图。

       根据图甲所示的电路图，在图乙上，用笔画线代替导线连接实物图。

       根据电路实物图在虚线框内画出电路图．

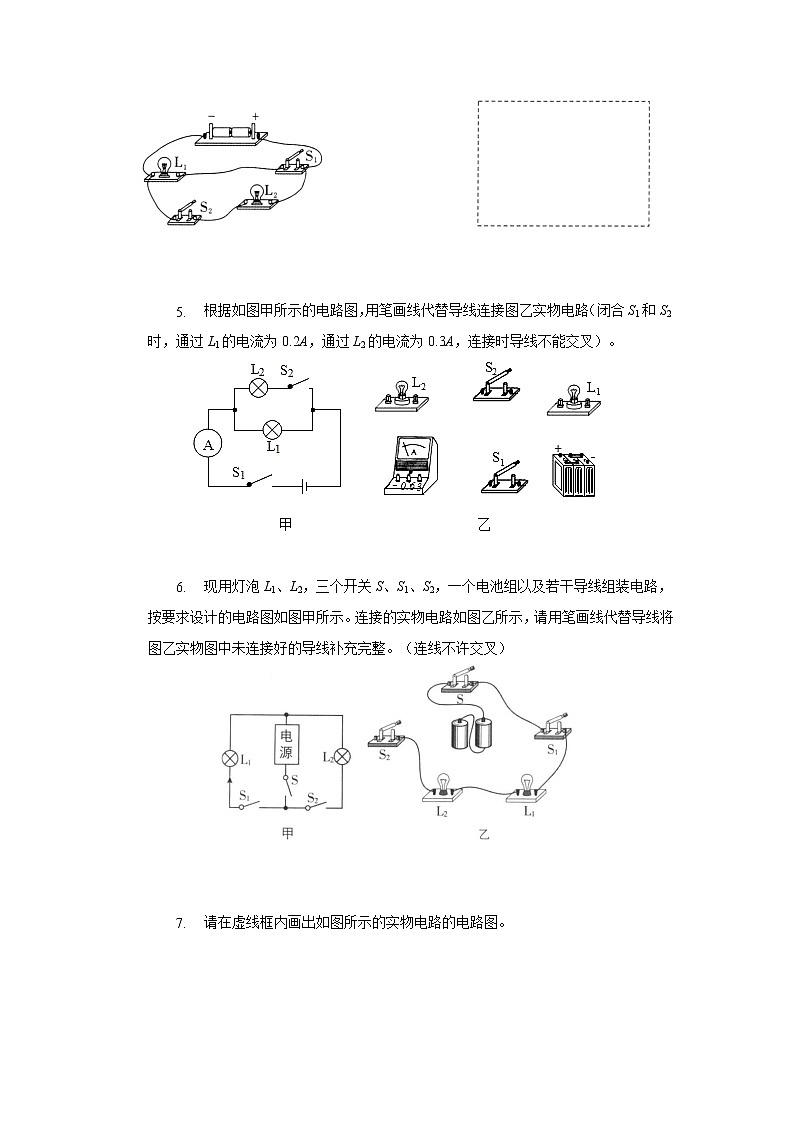

       根据如图甲所示的电路图，用笔画线代替导线连接图乙实物电路（闭合S1和S2时，通过L1的电流为0.2A，通过L2的电流为0.3A，连接时导线不能交叉）。
      现用灯泡L1、L2，三个开关S、S1、S2，一个电池组以及若干导线组装电路，按要求设计的电路图如图甲所示。连接的实物电路如图乙所示，请用笔画线代替导线将图乙实物图中未连接好的导线补充完整。（连线不许交叉）

       请在虚线框内画出如图所示的实物电路的电路图。

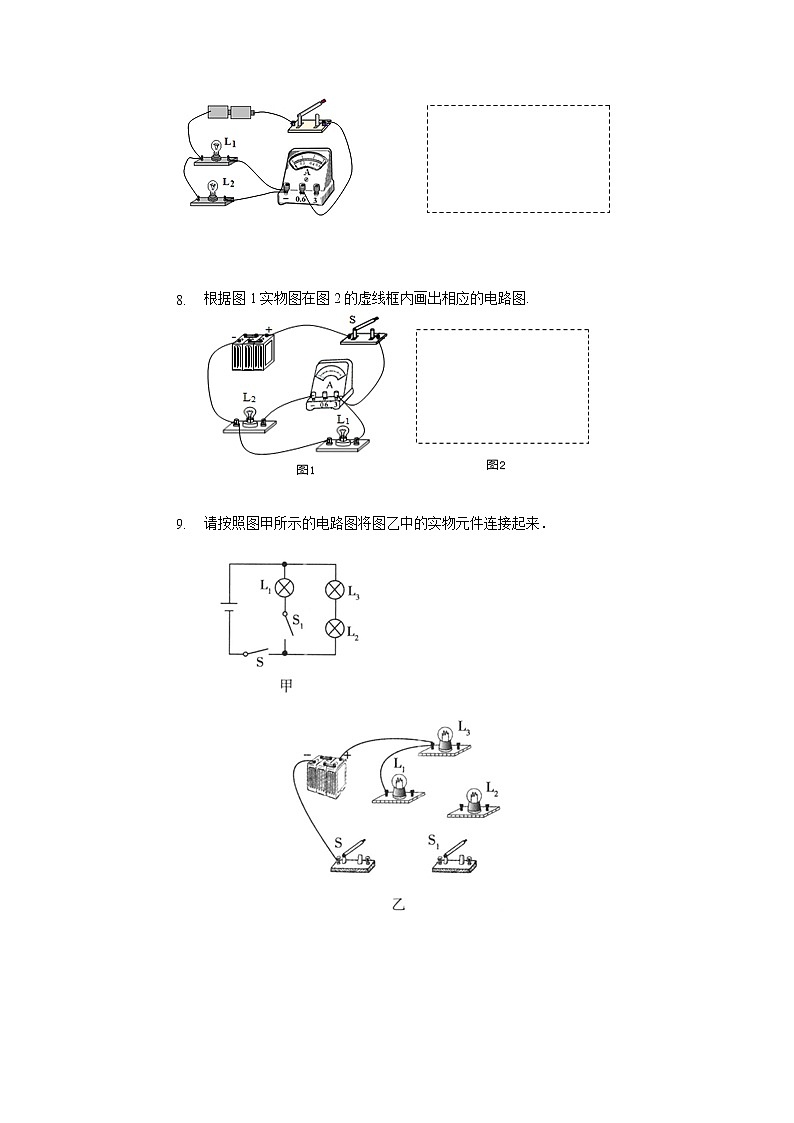

       根据图1实物图在图2的虚线框内画出相应的电路图.
      请按照图甲所示的电路图将图乙中的实物元件连接起来．


   请根据图中所示的实物图画出对应的电路图。

   用笔画线代替导线，按照电路图连接实物图。
  如图是一个电学实验的实物连线图，请在右边方框内画出它的电路图。



   小阳把如图所示的元件：电池、开关、两个发光二极管（LED）（经检查电路中所有元件完好）用导线连接成一个电路. 当他闭合开关，发现两个LED一亮一灭；将电池正、负极反接，再次闭合开关，发现两个LED亮灭情况与之前相反.

（1）请你根据所给信息把图中的实物连接好，导线不能交叉；

（2）请在下图虚线框内画出与实物图对应的电路图. （LED的元件符号为  ）

   用笔画线表示导线，按照如图甲所示的电路图，将图乙中各元件连接起来。（灯泡L1中的电流约为0.7A；导线不允许交叉）
    请根据如图所示的实物图，在虚线框内画出对应的电路图。

   请根据图所示的实物图，在右边方框内画出对应的电路图。



参考答案1.【答案】实物图如图所示
 2.【答案】如图所示
 3.【答案】解：
由电路图可知，两灯并联，开关S2与灯L2串联，只控制这个灯；S1控制整个电路，电流表测干路电流，考虑到干路电流可能较大，则电流表应选用大量程，根据电路图连接实物图，如下图所示：

 4.【答案】​​​​​​​
 5.【答案】解：
原电路中，两灯并联，开关S2与灯L2串联，只控制灯L2；S1控制整个电路；
通过L1的电流为0.2A，通过L2的电流为0.3A，由并联电路电流的规律，干路电流为I=0.2A+0.3A=0.5A，故电流选用小量程串联在干路上，根据电路图连接实物图，如下所示：

 6.【答案】
 7.【答案】解：
根据电流的流向，电流由电源正极流出，经过开关、电流表后分成两支，分别通过两个灯泡汇合后回到电源负极，由此画出电路图如图所示：
。
 8.【答案】​
 9.【答案】 如图所示：
 10.【答案】解：由实物图可知，两灯并联，开关S1在干路上控制整个电路，开关S2在L2的支路上，由此画出电路图如图所示：

 11.【答案】解：由电路图可知，两灯并联，开关S接在干路中，控制整个电路；S1控制整个电路，电流表A1测干路电流，电流表A2测量通过灯泡L1的电流，为了保护电流表，电流表选用大量程；根据电路图连接实物图，如下图所示：

 12.【答案】解：由图可知，该电路电流的路径有两条，为并联电路；S1接在干中，控制整个电路；S2与灯泡L2串联在一个支路中；实物图如图所示：

 13.【答案】(1)  ；
  (2)​​​​​​​
 14.【答案】解：电路中，两灯并联，开关S2与灯L2串联，只控制灯L2；S1控制整个电路，因灯泡L1中的电流约为0.7A，根据并联电路电流的规律，干路电流一定大于0.7A，故电流表选用大量程串联在干路中，根据电路图连接实物图，如下所示：

 15.【答案】解：由实物图知，两灯并联，开关S和电流表A2在干路上，电流表A1在L2支路上，由此画出电路图如图所示：

 16.【答案】解：由实物图知，两灯并联，电流表A2在干路上，A1在L2支路上，开关S在干路上控制整个电路，由此画出电路图如图所示：
