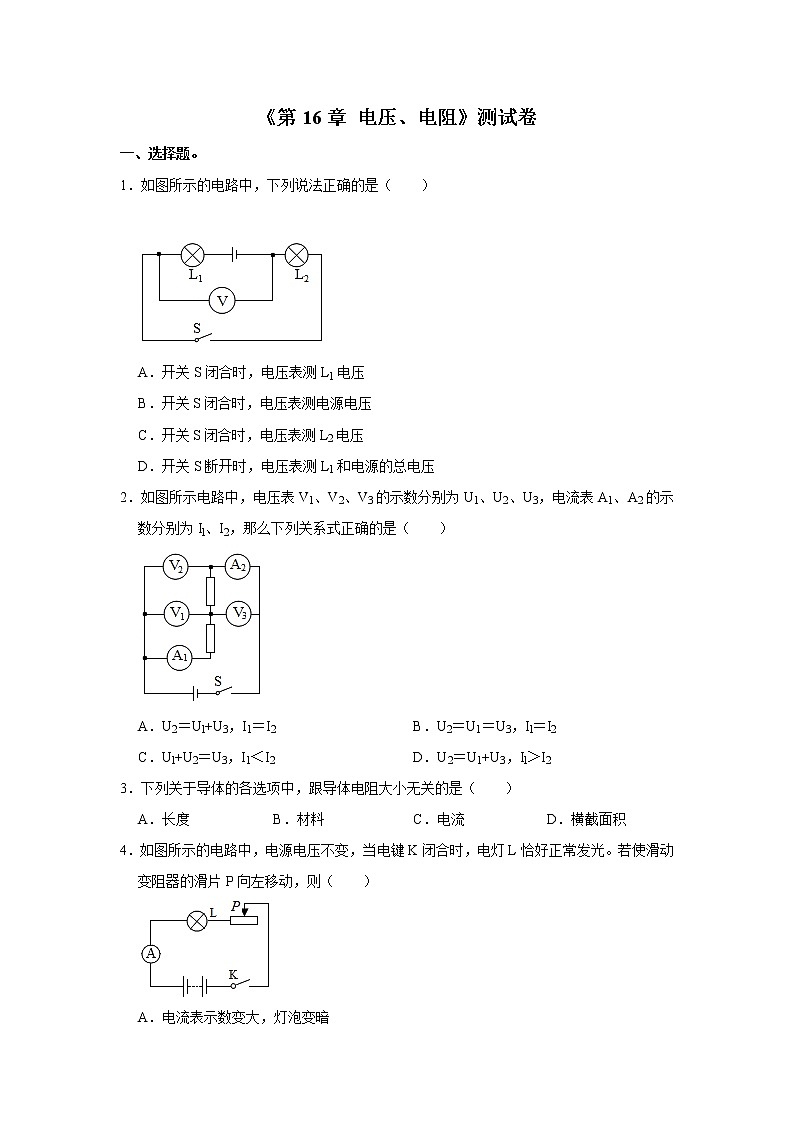

《第16章 电压、电阻》测试卷
一、选择题。
1．如图所示的电路中，下列说法正确的是（　　）


A．开关S闭合时，电压表测L1电压
B．开关S闭合时，电压表测电源电压
C．开关S闭合时，电压表测L2电压
D．开关S断开时，电压表测L1和电源的总电压
2．如图所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为Il、I2，那么下列关系式正确的是（　　）

A．U2＝Ul+U3，I1＝I2 B．U2＝U1＝U3，Il＝I2
C．Ul+U2＝U3，I1＜I2 D．U2＝U1+U3，Il＞I2
3．下列关于导体的各选项中，跟导体电阻大小无关的是（　　）
A．长度 B．材料 C．电流 D．横截面积
4．如图所示的电路中，电源电压不变，当电键K闭合时，电灯L恰好正常发光。若使滑动变阻器的滑片P向左移动，则（　　）

A．电流表示数变大，灯泡变暗
B．电流表示数变大，灯泡变亮
C．电流表示数变小，灯泡变暗
D．电流表示数变小，灯泡变亮
5．在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（　　）

A．a为电流表，b为电流表 B．a为电压表，b为电流表
C．a为电流表，b为电压表 D．a为电压表，b为电压表
6．如图所示的电路，L1和L2是相同的灯泡，闭合开关后，L1不亮，L2发光，电路故障可能是（　　）

A．L1断路 B．L1短路 C．电压表断路 D．电压表短路
7．电池作为一种可移动电源，生活中应用十分广泛。常见的电池有干电池、锂电池、太阳能电池等。目前，硅是制作太阳能电池的主要材料之一，硅是一种（　　）
A．导体 B．绝缘体 C．半导体 D．超导体
8．在收音机等电器中，有一种叫电位器的变阻器。电位器的外形及其内部构造如图所示。A、B、C三个焊接点相当于变阻器的三个接线柱。使用电位器时，下列说法中不正确的是（　　）

A．只把A和C接入电路，无法改变通过电位器的电流
B．把A和B接入电路，当滑片顺时针旋动时，电位器接入电路电流变小
C．将A、B接入电路同一点，C接电路另一点，可以改变通过电位器的电流
D．只将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大
9．在用伏安法测电阻的实验中，某同学连接好电路后用开关试触时，发现电流表、电压表的指针偏转如图所示原因是（　　）

A．电流表超过量程，电压表接反了
B．电流表、电压表都超过量程
C．电流表接反了、电压表超过量程
D．电流表电压表都接反了
10．两只相同的灯泡串联起来接在同一电源上，每只灯泡两端的电压为U1，若把它们并联起来接在这个电源上，则每只灯泡两端电压为U2，那么下列判断正确的是（　　）
A．U1：U2＝2：1 B．U1：U2＝1：1 C．U1：U2＝1：2 D．U1：U2＝1：4
11．LED灯是一种节能光源，核心元件是发光二极管，二极管的主要材料是（　　）
A．钨丝 B．陶瓷 C．半导体 D．超导体
12．如图所示电路的m、n两点间接一滑动变阻器来控制电灯的亮度，电路图上方为滑动变阻器的结构示意图。要求变阻器的滑片向右滑动时电灯逐渐变亮，则变阻器连入电路的方式应采用（　　）

A．m 接 a，n 接 b B．m 接 c，n 接 b
C．m 接 a，n 接 d D．m 接 c，n 接 d
二、填空题。
13．如图所示的电路，AB和CD均为镍铬合金线。闭合开关后，通过观察　 　，可以比较出合金线电阻的大小，这种研究方法叫　 　（填“等效替代法”或“转换法”）。这个实验装置是研究电阻大小与导体　 　的关系。

14．如图所示，当开关S由接点1转到2时，电压表示数变化如图乙所示，则灯泡L2两端的电压是　 　V，电源电压是　 　V。

15．下表列出了一些材料制成的长1m、横截面积为1mm2的导线在20℃时的电阻值。
导线
银
铜
铝
钨
铁
锰铜合金
镍铬合金
电阻R/Ω
0.016
0.017
0.027
0.052
0.096
0.44
1.1
根据表中数据回答：假如让你架设一条输电线路，在铝线和铁线之间，你应选用　 　；理由是　 　。假如要选用一根金属丝来做滑动变阻器的电阻丝，在镍铬合金丝和锰铜合金丝之间，你应选用　 　；理由　 　。
16．小明同学在实验里连接一个电路如图所示，他想让小灯泡暗些，应该使滑动变阻器的滑片P向　 　端移动，在这一过程中，连入电路的电阻值逐渐变　 　。

17．导体的电阻与导体的长度、横截面积和材料等因素有关。如图的甲、乙两图对比，反映导体的电阻与　 　有关，乙丙两图对比，反映了导体的电阻与　 　有关。

18．如图所示电路，电源电压U不变，当开关S1、S2、S3都闭合时，电路处于　 　（选填“断路”、“短路”或“通路”）状态，若只闭合开关S2，小灯泡L1和L2是　 　联的，此时电流表A1和A2的示数分别为I1和I2，电压表的示数为U1，则I1　 　I2，U　 　U1（后两空选填“＞”、“＜”或“＝”）

三、作图题。
19．如图所示，电源电压为6V且保持不变，灯L1和L2分别标有“6V 3W”和“6V 12W”的字样，现要使两灯都正常工作，请在a、b、c三处填上合适的电流表和电压表符号。

四、实验探究题。
20．小明和小亮探究“并联电路电压的关系”，小明先按图21甲所示电路图连成图乙的实物图（电压表尚未连接）
（1）小亮一眼就看出了小明连接的错误，并指出如果直接闭合开关将出现　 　（选填“开路”或“短路”）现象，小灯泡L1、L2都不会亮，还可能造成变阻器或电源损坏。
（2）小亮只更改跟L1、L2的四个接线柱A、B、C、D相连的某根导线的一端，就使电路连接正确了。请在原图中将去掉的线上打“×”，用铅笔再补上它。
（3）接下来，他们按图丙电路图连接了三个电压表。在开关闭合后，电压表V2表盘如图1所示的现象，原因是　 　；
（4）改正电路后，继续实验过程中，通过调节滑动变阻器使电压表V1的示数如图2所示，若L2标有“3V，0.3A”字样，此时通过L2的电流是　 　A。

人教版九年级全册《第16章 电压、电阻》测试卷
参考答案与试题解析
一、选择题。
1．如图所示的电路中，下列说法正确的是（　　）


A．开关S闭合时，电压表测L1电压
B．开关S闭合时，电压表测电源电压
C．开关S闭合时，电压表测L2电压
D．开关S断开时，电压表测L1和电源的总电压
【分析】当开关闭合后，电压表测量L2两端的电压。当开关断开时，电路断路，电压表并联在电源两端，故可知电压表测量的是谁的电压；
【解答】解：ABC、据图可知，当开关S闭合时，电压表测量的是L2的电压，故C正确，AB错误；
D、开关S断开时，电压表测的是电源的总电压，故错误；
故选：C。
【点评】知道并理解电压表的正确使用是解决该题的关键。
2．如图所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为Il、I2，那么下列关系式正确的是（　　）

A．U2＝Ul+U3，I1＝I2 B．U2＝U1＝U3，Il＝I2
C．Ul+U2＝U3，I1＜I2 D．U2＝U1+U3，Il＞I2
【分析】首先要判断是什么电路，再根据串、并联电路电流和电压的规律分析。
【解答】解：本题电路较为复杂，做题时可采用“先摘除后复原”的方法来判定电压表在电路中的作用。去掉三个电压表，不难看出两个电阻是串联关系；先复原电压表V1，可以看出它与下面的电阻并联，再复原V3，可以看出它与上面的电阻并联，再复原V2，可以看出并联在电源两端。因为串联电路两端的总电压等于各部分电压之和，所以U2＝U1+U3，又因为串联电路电流处处相等，所以Il＝I2。
故选：A。
【点评】解决此题要结合串联电路的电压规律进行分析解答，关键是会判断电压表所测量哪部分的电压。
3．下列关于导体的各选项中，跟导体电阻大小无关的是（　　）
A．长度 B．材料 C．电流 D．横截面积
【分析】导体电阻大小的影响因素：导体的材料、长度、横截面积和温度，电阻是导体的一种特性，和导体中的电流、导体两端的电压的大小无关。
【解答】解：
导体电阻大小与导体的材料、长度、横截面积和温度有关，与导体中的电流、导体两端的电压大小无关，故C符合题意。
故选：C。
【点评】此题主要考查的是学生对电阻大小影响因素的理解和掌握，知道电阻是导体的一种特性是解决此题的关键。
4．如图所示的电路中，电源电压不变，当电键K闭合时，电灯L恰好正常发光。若使滑动变阻器的滑片P向左移动，则（　　）

A．电流表示数变大，灯泡变暗
B．电流表示数变大，灯泡变亮
C．电流表示数变小，灯泡变暗
D．电流表示数变小，灯泡变亮
【分析】由电路图可知，灯泡与滑动变阻器串联，电流表测电路中的电流；根据滑片的移动可知变阻器接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化，根据P＝I2R可知灯泡实际功率的变化，再根据灯泡的亮度取决于实际功率的大小判断灯泡亮度的变化。
【解答】解：由电路图可知，灯泡与滑动变阻器串联，电流表测电路中的电流；
当电键K闭合时，电灯L恰好正常发光，当滑动变阻器的滑片P向左移动时，变阻器接入电路中的电阻变小，电路中的总电阻变小，
根据欧姆定律I＝知电路中的电流变大，即电流表的示数变大，故CD错误；
由P＝I2R可知灯泡的实际功率变大，则灯泡变亮，故B正确，A错误。
故选：B。
【点评】本题考查了电路的动态分析，涉及到欧姆定律、电功率公式的应用，比较简单。
5．在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。以下做法正确的是（　　）

A．a为电流表，b为电流表 B．a为电压表，b为电流表
C．a为电流表，b为电压表 D．a为电压表，b为电压表
【分析】电压表应并联使用，如果电压表串联在电路中，因电压表电阻非常大，电路中几乎没有电流；
电流表应串联使用，如果将电流表与被测电路并联，因电流表电阻非常小，会造成被测用电器短路。
【解答】解：由图可知，a表跟灯泡L1并联，所以a应为电压表；b表串联在电路中，所以b应为电流表，此时电流表测量电路中的电流，电压表测量L1两端的电压。
故选：B。
【点评】本题主要考查对电压表与电流表使用方法的了解，知道电压表应并联使用，电流表应串联使用。
6．如图所示的电路，L1和L2是相同的灯泡，闭合开关后，L1不亮，L2发光，电路故障可能是（　　）

A．L1断路 B．L1短路 C．电压表断路 D．电压表短路
【分析】常见的电路故障有：断路与短路两种，根据各个选项中故障对应的现象进行判断。
【解答】解：A、若L1断路，则整个电路不能工作，即L1、L2均不发光；不符合题意；
B、若L1短路，则电路为L2的基本电路，L1不亮，L2发光，符合题意；
C、若电压表断路，电路仍为L1、L2的串联电路，故L1、L2均发光，不符合题意；
D、若电压表短路，则灯泡L2也被短路，电路为L1的基本电路，L1发光，L2不发光；不符合题意。
故选：B。
【点评】本题考查学生判断电路故障，重点是对短路和断路的理解，以及分析电路的能力。
7．电池作为一种可移动电源，生活中应用十分广泛。常见的电池有干电池、锂电池、太阳能电池等。目前，硅是制作太阳能电池的主要材料之一，硅是一种（　　）
A．导体 B．绝缘体 C．半导体 D．超导体
【分析】硅是重要的半导体材料。
【解答】解：硅是重要的半导体材料，可做成太阳能电池，各种集成电路，用于制造计算机芯片等。
故选：C。
【点评】硅是制作太阳能电池的主要材料之一，要平时注意掌握生活常识。
8．在收音机等电器中，有一种叫电位器的变阻器。电位器的外形及其内部构造如图所示。A、B、C三个焊接点相当于变阻器的三个接线柱。使用电位器时，下列说法中不正确的是（　　）

A．只把A和C接入电路，无法改变通过电位器的电流
B．把A和B接入电路，当滑片顺时针旋动时，电位器接入电路电流变小
C．将A、B接入电路同一点，C接电路另一点，可以改变通过电位器的电流
D．只将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大
【分析】电位器是一个滑动变阻器，当把A、C接入电路时，相当于定值电阻，当把A、B接入电路时，接入了左半段，滑片顺时针转动时，连入电路的电阻增大，电流减小；当把C、B接入电路时，接入了右半段，滑片顺时针转动时，连入电路的电阻减小，电流增大。
【解答】解：A、只把A和C接入电路，电位器相当于定值电阻，移动滑片，电阻不变，电源电压不变，无法改变通过电位器的电流。不符合题意。
B、把A和B接入电路，接入了左半段，当滑片顺时针旋动时，电位器接入电路电阻增大，电源电压不变，电流变小。不符合题意。
C、将A、B接入电路同一点，C接电路另一点，左半段被滑片短路，只接入右半段，移动滑片能改变电路中的电阻，电源电压不变，可以改变通过电位器的电流。不符合题意。
D、只将B、C两点接入电路，接入了右半段，当滑片顺时针旋动时，电位器接入电路电阻变小。符合题意。
故选：D。
【点评】电位器是一个变形的滑动变阻器，此滑动变阻器有三个接线柱，明确每选择其中的两个接线柱时，滑动变阻器连入电路的电阻。
本题体现了物理和生活的密切关系。
9．在用伏安法测电阻的实验中，某同学连接好电路后用开关试触时，发现电流表、电压表的指针偏转如图所示原因是（　　）

A．电流表超过量程，电压表接反了
B．电流表、电压表都超过量程
C．电流表接反了、电压表超过量程
D．电流表电压表都接反了
【分析】从电流表和电压表的正确使用方法上找到指针不正常偏转的原因。通常原因有量程选择不合适、接线柱接反或没有调零等几种情况。
【解答】解：如左图，电流表指针偏转到最右端，说明所测电流值超过电流表的量程，可判断是选择的量程小了，应换用较大的量程；
如右图电压表指针反偏，说明电压表流入的电流方向不对，即正负接线柱接反了。
故选：A。
【点评】本题考查了电流表和电压表的使用规则，这两个错误在学生的实际操作中经常出现，应引起我们的注意。
10．两只相同的灯泡串联起来接在同一电源上，每只灯泡两端的电压为U1，若把它们并联起来接在这个电源上，则每只灯泡两端电压为U2，那么下列判断正确的是（　　）
A．U1：U2＝2：1 B．U1：U2＝1：1 C．U1：U2＝1：2 D．U1：U2＝1：4
【分析】根据串并联电路的电压特点进行解答，即串联电路中总电压等于各分电压之和、并联电路中各支路两端的电压相等。
【解答】解：两只相同的灯泡串联起来接在同一电源上时，
因串联电路中总电压等于各分电压之和，
所以，电源的电压U＝2U1，
把它们并联起来接在这个电源上时，
因并联电路中各支路两端的电压相等，
所以，电源的电压U＝U2，
因电源的电压不变，
所以，2U1＝U2，即U1：U2＝1：2。
故选：C。
【点评】本题考查了串联电路的电压特点和并联电路的电压特点，是一道较为简单的应用题。
11．LED灯是一种节能光源，核心元件是发光二极管，二极管的主要材料是（　　）
A．钨丝 B．陶瓷 C．半导体 D．超导体
【分析】制作二极管的主要材料是半导体材料，常用的有：硅、锗等材料。
【解答】解：制作发光二极管的主要材料是半导体材料。
故选：C。
【点评】本题考查了二极管的材质，考查方式简单，是一道基础题，学习时要注意积累关于二极管方面的知识。
12．如图所示电路的m、n两点间接一滑动变阻器来控制电灯的亮度，电路图上方为滑动变阻器的结构示意图。要求变阻器的滑片向右滑动时电灯逐渐变亮，则变阻器连入电路的方式应采用（　　）

A．m 接 a，n 接 b B．m 接 c，n 接 b
C．m 接 a，n 接 d D．m 接 c，n 接 d
【分析】滑动变阻器是靠改变接入电路的电阻丝的长度来工作的，一般采用“一上一下”接入电路。当滑片移动时，连入电路的电阻大小发生变化，由欧姆定律I＝可知，将引起电路中电流大小发生变化。
【解答】解：
A、当m接a，n接b时，相当于往电路中接入一段导线（金属杆），无论滑片怎样移动，电灯亮度不会发生变化，而且很亮甚至灯被烧坏，故A不符合题意；
B、当m接c，n接b时，滑片向右滑动时，接入电路的电阻变大，根据欧姆定律I＝可知，电路中电流变小，电灯会变暗，故B不符合题意；
C、当m接a，n接d时，滑片向右滑动时，接入电路的电阻变小，根据欧姆定律I＝可知，电路中电流变大，电灯会变亮，故C符合题意；
C、当m接c，n接d时，相当于往电路中接入一个定值电阻，无论滑片怎样移动，电路中的电流不变，则灯泡的亮度不变，故D不符合题意。
故选：C。
【点评】滑动变阻器是电学中最重要、最常用的电学元件，同学们必须掌握它的用法，这是一项基本技能。
二、填空题。
13．如图所示的电路，AB和CD均为镍铬合金线。闭合开关后，通过观察　电流表的示数　，可以比较出合金线电阻的大小，这种研究方法叫　转换法　（填“等效替代法”或“转换法”）。这个实验装置是研究电阻大小与导体　横截面积　的关系。

【分析】（1）实验中采用转换法，通过观察电流表的示数来比较电阻的大小；
（2）导体的电阻和导体的长度、材料、横截面积有关，采用控制变量法来做实验。
【解答】解：
（1）实验中通过观察电流表的示数来比较电阻的大小，这是采用的转换法；
（2）实验中导体的材料和长度均相同，横截面积不同，电阻值不同，所以该实验研究的是电阻大小与导体横截面积的关系。
故答案为：电流表的示数；转换法；横截面积。
【点评】此题主要考查的是学生对电阻大小影响因素的理解和掌握，注意控制变量法和转换法的运用。
14．如图所示，当开关S由接点1转到2时，电压表示数变化如图乙所示，则灯泡L2两端的电压是　4　V，电源电压是　6　V。

【分析】（1）由电路图可知，当S接1时，电路为L1的简单电路，电压表测电源的电压。
（2）当S接2时，两电阻串联，电压表测L1两端的电压，知道电源电压，可以计算出灯泡L2两端的电压。
【解答】解：由电路图可知，当S接1时，电路为L1的简单电路，电压表测电源的电压，由图乙可知，电源的电压U＝6V，
当S接2时，两灯泡串联，此时电路中电阻最大，电流最小，电压表测L1两端的电压，电流表测串联电路的电流；由图乙可知，此时电路中的电流I2＝I串＝0.2A，
由图乙可知，此时L1两端的电压U1＝2V，则灯泡L2两端的电压U2＝U﹣U1＝6V﹣2V＝4V。
故答案为：4；6。
【点评】本题考查了电路的动态分析，涉及到电压的串联的特点，故据题意和图乙得出对应的电压是解决该题的关键。
15．下表列出了一些材料制成的长1m、横截面积为1mm2的导线在20℃时的电阻值。
导线
银
铜
铝
钨
铁
锰铜合金
镍铬合金
电阻R/Ω
0.016
0.017
0.027
0.052
0.096
0.44
1.1
根据表中数据回答：假如让你架设一条输电线路，在铝线和铁线之间，你应选用　铝线　；理由是　横截面积和长度相同时，电阻小　。假如要选用一根金属丝来做滑动变阻器的电阻丝，在镍铬合金丝和锰铜合金丝之间，你应选用　镍铬合金丝　；理由　横截面积和长度都相同时，电阻值大　。
【分析】根据导体的电阻大小与导体的长度、横截面积和材料有关：
①材料和横截面积相同的导体，长度越大，电阻越大；
②材料和长度相同的导体，横截面积越小，电阻越大；
③长度和横截面积相同的导体，材料不同，电阻不同；
根据实际需要进行选择材料。
【解答】解：若架设一条输电线路，我们应该选择电阻小的导线，在长度和横截面积不变时，选择电阻小的，故选铝线；
做滑动变阻器的电阻丝，要选择长度相同、横截面积相同时，电阻较大，因此选择镍铬合金丝。
故答案为 铝丝；横截面积和长度相同时，电阻小；镍铬合金丝；横截面积和长度都相同时，电阻值大。
【点评】根据实际需要选择导体材料时，要结合影响电阻大小的因素，利于控制变量法进行选择。
16．小明同学在实验里连接一个电路如图所示，他想让小灯泡暗些，应该使滑动变阻器的滑片P向　右　端移动，在这一过程中，连入电路的电阻值逐渐变　大　。

【分析】让小灯泡暗些，即电流应变小，则滑动变阻器的电阻应变大。
【解答】解：当滑片向右移动时，连入电路的电阻变大，由欧姆定律知，电阻变大时电流变小，灯变暗。
故本题答案为：右；大。
【点评】本题考查了滑动变阻器的使用。当连入电路的电线线的长度增加时，电阻变大，电流变小。
17．导体的电阻与导体的长度、横截面积和材料等因素有关。如图的甲、乙两图对比，反映导体的电阻与　横截面积　有关，乙丙两图对比，反映了导体的电阻与　长度　有关。

【分析】影响电阻大小的因素有：导体的长度、材料、横截面积、温度有关。根据图片所给信息，进行分析判断。
【解答】解：从甲、乙两图中可以看出，导线的材料和长短相同，因此甲、乙反映了导体的电阻与导体的横截面积有关；
从乙、丙图中可以看出，导线的材料和横截面积相同，因此乙、丙反映了导线的电阻与导体的长度有关。
故答案为：横截面积；长度。
【点评】本题考查影响电阻大小的因素，牢记影响电阻的因素，即导体的长度、横截面积、材料和温度。
18．如图所示电路，电源电压U不变，当开关S1、S2、S3都闭合时，电路处于　短路　（选填“断路”、“短路”或“通路”）状态，若只闭合开关S2，小灯泡L1和L2是　串　联的，此时电流表A1和A2的示数分别为I1和I2，电压表的示数为U1，则I1　＝　I2，U　＞　U1（后两空选填“＞”、“＜”或“＝”）

【分析】根据欧姆定律和电阻的串联、并联电路的特点以及电路状态来做出解答。
【解答】解：（1）当开关S1、S2、S3都闭合时，电流不经过任何一个灯泡，电路处于短路状态；
（2）若只闭合开关S2，电流经过L1、S2、L2回到负极，则小灯泡L1和L2是串联的，串联电路电流处处相等，总电压等于个用电器电压之和，故则I1＝I2，U＞U1。
故答案为：短路；串；＝；＞。
【点评】本题考查了串联电路和并联电路的特点以及欧姆定律的应用，是一道中等题。
三、作图题。
19．如图所示，电源电压为6V且保持不变，灯L1和L2分别标有“6V 3W”和“6V 12W”的字样，现要使两灯都正常工作，请在a、b、c三处填上合适的电流表和电压表符号。

【分析】由两灯的额定电压、使两灯都正常工作分析两的连接方式，根据电压表和电流表的使用分析判断三处所填电表。
【解答】解：
由题知，电源电压为6V且保持不变，两灯的额定电压均为6V，
并联电路中各支路两端电压与电源电压都相等，所以要使两灯都正常工作，两灯应并联。
由电路图，电流从电源正极流出，经开关后应分成两支，分别通过两灯，汇合后回到电源负极，所以a、c处应是电流表，b处应是电压表。如图所示：
。
【点评】本题考查电路连接的判断、电流表和电压表的使用。关键是判断两个灯泡的连接方式。
四、实验探究题。
20．小明和小亮探究“并联电路电压的关系”，小明先按图21甲所示电路图连成图乙的实物图（电压表尚未连接）
（1）小亮一眼就看出了小明连接的错误，并指出如果直接闭合开关将出现　短路　（选填“开路”或“短路”）现象，小灯泡L1、L2都不会亮，还可能造成变阻器或电源损坏。
（2）小亮只更改跟L1、L2的四个接线柱A、B、C、D相连的某根导线的一端，就使电路连接正确了。请在原图中将去掉的线上打“×”，用铅笔再补上它。
（3）接下来，他们按图丙电路图连接了三个电压表。在开关闭合后，电压表V2表盘如图1所示的现象，原因是　电压表的正负接线柱接反了　；
（4）改正电路后，继续实验过程中，通过调节滑动变阻器使电压表V1的示数如图2所示，若L2标有“3V，0.3A”字样，此时通过L2的电流是　0.25　A。
【分析】（1）电流流过导体时产生的热量跟电流的平方成正比，跟电阻成正比，跟通电时间成正比。AC导线把两个灯泡都短路了，电路中的电流增大，会烧坏电源或滑动变阻器。
（2）要使两个灯泡并联改动导线①或导线②。
（3）电流必须从电压表的正接线柱流入，负接线柱流出，否则指针会反偏；
（4）先判断电压表V1的量程和分度值，而后读出电压表的示数；根据欧姆定律求出L2的阻值，然后即可求出通过L2的实际电流。
【解答】解：（1）根据焦耳定律，在电阻一定，通电时间一定时，电流越大，产生的电热越多。如图连接，其他条件相同，AC导线把两个小灯泡都短路了，会造成电路中电流增大，产生的电热过多，烧坏电源。
（2）只更改跟L1、L2的四个接线柱A、B、C、D相连的某根导线的一端，将导线①的右端C改接到B或D，也可以将导线②的上端A改接到B或D，就使电路连接正确了。如下图所示：

（3）由图1可知，电压表V2指针反偏，说明电压表的正负接线柱接反了；
（4）由图2可知，电压表的量程为0～3V，分度值为0.1V，示数为2.5V；
根据L2标有“3V，0.3A”字样，由欧姆定律得：R2＝＝＝10Ω，
则I2＝＝＝0.25A。
故答案为：（1）短路；（2）图见上面的解析；（3）电压表的正负接线柱接反了；（4）0.25。
【点评】此题是探究“并联电路电压的关系”，考查了电路的连接、滑动变阻器的使用及作用，同时考查了电压表的读数和欧姆定律的应用。
