物理九年级全册第四节 电阻的串联和并联教课内容课件ppt

这是一份物理九年级全册第四节 电阻的串联和并联教课内容课件ppt，共18页。PPT课件主要包含了串联电路，并联电路，科学探究，R两端的电压，和通过的电流，等效替代，课堂练习，横截面积，课堂小结等内容，欢迎下载使用。

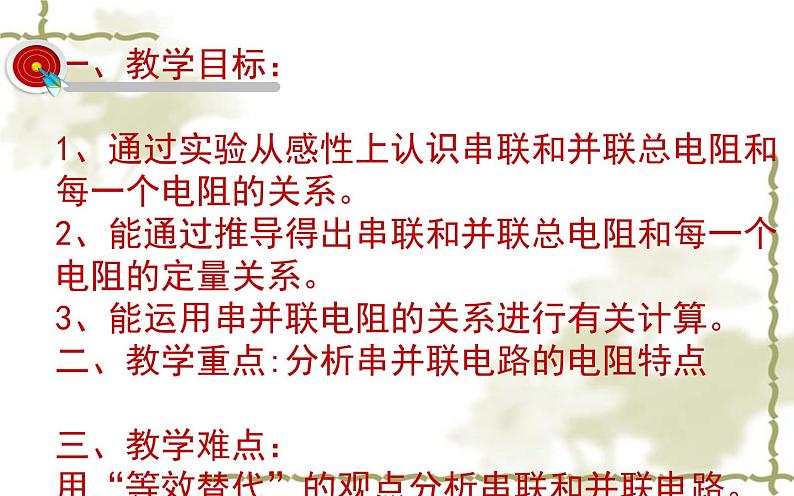

一、教学目标： 1、通过实验从感性上认识串联和并联总电阻和每一个电阻的关系。2、能通过推导得出串联和并联总电阻和每一个电阻的定量关系。3、能运用串并联电阻的关系进行有关计算。二、教学重点:分析串并联电路的电阻特点　 三、教学难点：用“等效替代”的观点分析串联和并联电路。
小明在修理某电子仪器时，检查后发现有一个200欧姆的电阻烧坏了，需要更换．但是手边又只有一个100欧和几个50欧的电阻，能否用它们组合起来，使组合的电阻相当于一个200欧的电阻呢？
4、 并联电路中电压有什么特点?
那么,在串联和并联电路中,电阻又有什么特点呢?

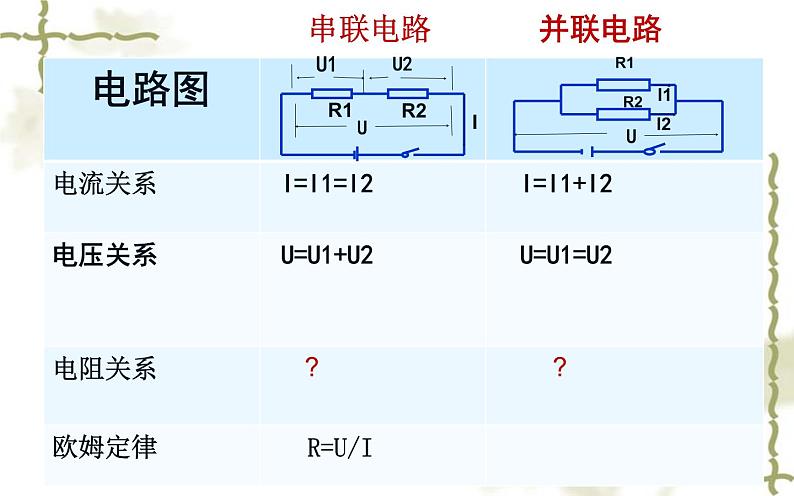

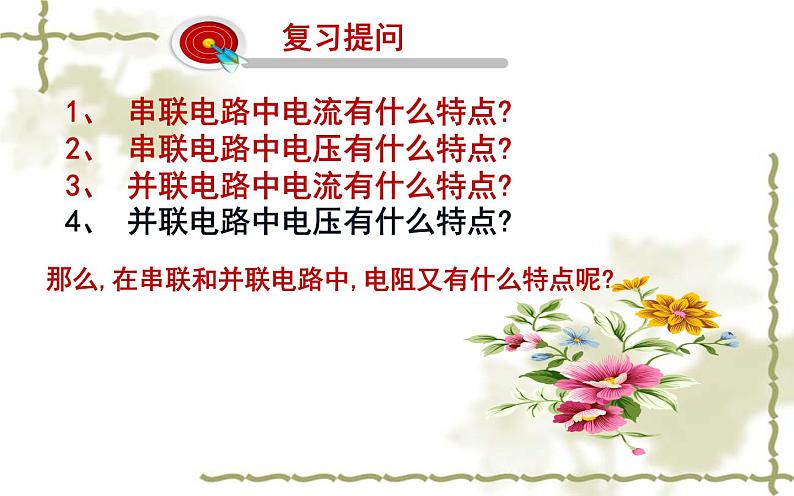

复习提问1、 串联电路中电流有什么特点? 2、 串联电路中电压有什么特点? 3、 并联电路中电流有什么特点?

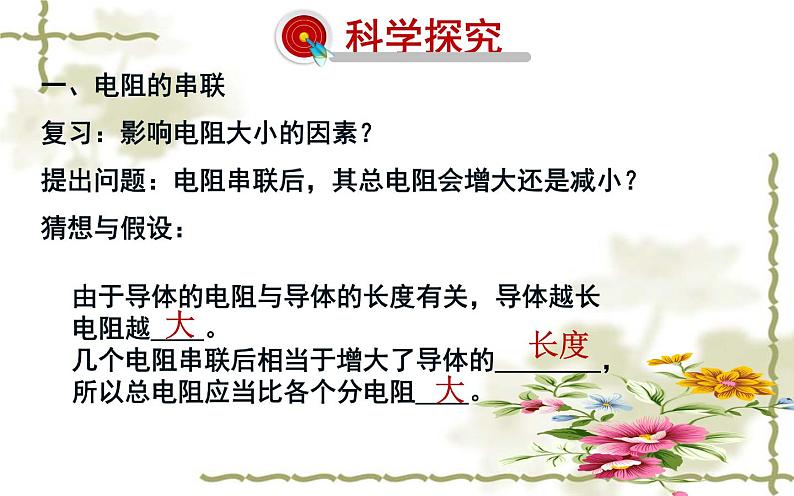

由于导体的电阻与导体的长度有关，导体越长电阻越____。几个电阻串联后相当于增大了导体的________，所以总电阻应当比各个分电阻____。
一、电阻的串联复习：影响电阻大小的因素？提出问题：电阻串联后，其总电阻会增大还是减小？猜想与假设：

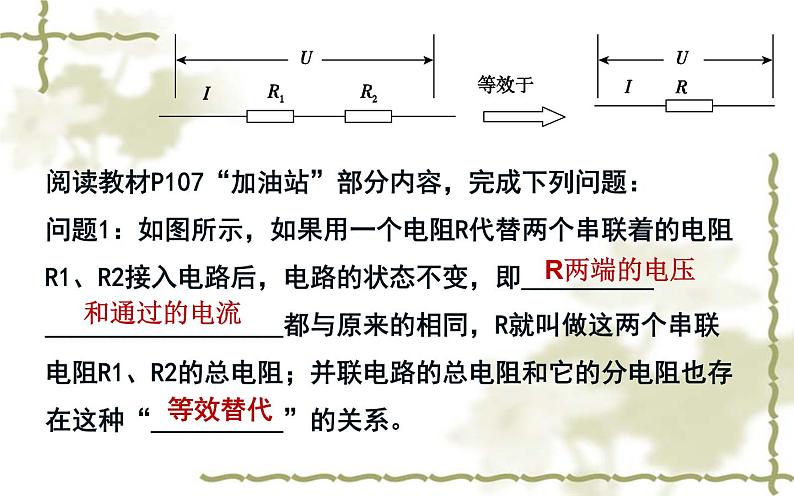

阅读教材P107“加油站”部分内容，完成下列问题：问题1：如图所示，如果用一个电阻R代替两个串联着的电阻R1、R2接入电路后，电路的状态不变，即__________ __________________都与原来的相同，R就叫做这两个串联电阻R1、R2的总电阻；并联电路的总电阻和它的分电阻也存在这种“__________”的关系。

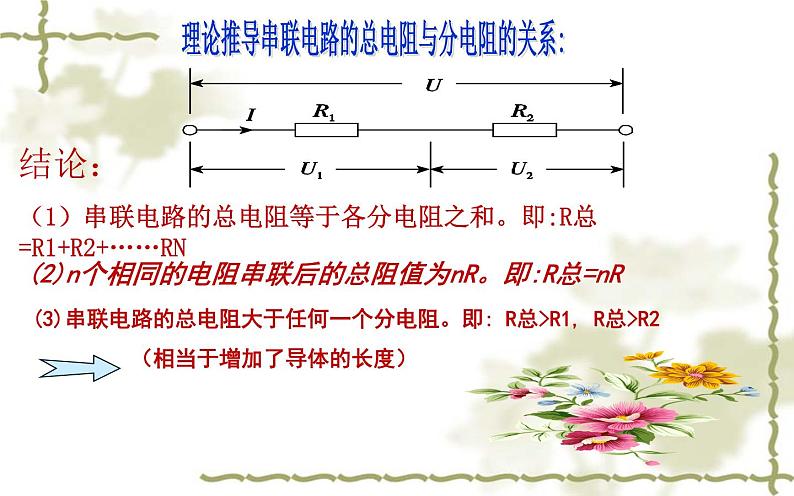

理论推导串联电路的总电阻与分电阻的关系:
（1）串联电路的总电阻等于各分电阻之和。即:R总=R1+R2+……RN
(3)串联电路的总电阻大于任何一个分电阻。即: R总>R1, R总>R2 （相当于增加了导体的长度）
(2)n个相同的电阻串联后的总阻值为nR。即:R总=nR
3、已知两个定值电阻R1、R2的阻值分别为5Ω、15Ω， 现将它们串联接入电路，用10V的电源供电，求： 电路中的电流？
4、有两个电阻，R1＝2 Ω，R2＝3 Ω，将它们串联后接入电路中，它们的总电阻R＝____Ω，通过R1、R2的电流之比是_______；
1、4欧姆和8欧姆的电阻串联,总电阻为_______
2、2欧姆的R1和R2串联后总电阻为40欧姆,那么R2等于
5、请在下列横线上填出各个电路中电阻的总阻值.
6、阻值是300Ω的用电器正常工作时通过它的电流是0.4A，把它接到220V的电源上，使它正常工作，应串联一个多大的电阻？
一、电阻的并联提出问题：电阻并联后，其总电阻会增大还是减小？猜想与假设：
由于导体的电阻与导体的横截面积有关，导体的横截面积越大，导体的电阻越____。几段导体并联起来相当于增加了导体的 因此电阻值可能会 。
理论推导并联电路的总电阻与分电阻的关系:
(3)并联电路的总电阻小于任何一个分电阻。 （相当于增加了导体的横截面积）
(2)n个相同的电阻并联后的总阻值为R总=R/n
（1）并联电路的总电阻的倒数等于各分电阻的倒数之和。
即: R总＜R1，R总＜R2
2、如图，电阻R1为10Ω，电源电压12V,开并闭合后，求：(1)当滑动变阻器R接入电路中的电阻R2为40Ω时，它们的电流比和总电阻（2）当滑动变阻器接入电路中的电阻R3为10Ω时总电阻?
1、20欧姆和80欧姆的电阻并联后总电阻是 。
3、用电器甲的电阻为20Ω，用电器乙的电阻为80Ω，将它们接在电压为16V的电源上，求此并联电路的总电阻、总电流？
4、请在下列横线上填出各个电路中电阻的总阻值.
5、一节新干电池的电压为________ 伏。教室内日光灯、饮水机等用电器正常工作时的电压为________ 伏，日光灯开的越多，电路中的总电阻越________ （选填“大”或“小”）。 6、两个电阻R1、R2（R1＞R2）组成的如图所示的四种电路，其中电路总电阻最大的是（   ） A.              B.                   C.              D.
(1）串联电路的总电阻等于各分电阻之和。即:R总=R1+R2 + (2)n个相同的电阻串联后的总阻值为nR 。 即:R总=nR(3)串联电路的总电阻大于任何一个分电阻。 即:R总>R1, R总>R2
(1)、并联电路的总电阻的倒数等于各分电阻的倒数之和。即：1/R=1/R1+1/R2+ (2)、n个相同的电阻并联后的总阻值为R总=R/n(3)、并联电路的总电阻小于任何一个分电阻。即: R总＜R1，R总＜R2
