程序框图(1)定义：程序框图(又称______)，是一种用______、______及_________来表示算法的图形．(2)在程序框图中，一个或几个_______的组合表示算法中的一个步骤；带有____的流程线将程序框连接起来，表示算法步骤的_________．
(3)常见的程序框、流程线及各自功能.
：用程序框图表示算法，相对于自然语言描述的算法有什么优点？提示　程序框图相对于自然语言表述算法，看起来更清晰，更明确，也更接近于计算机的程序设计．
顺序结构顺序结构是由若干个依次执行的_____组成的，这是任何一个算法都离不开的基本结构．用程序框图表示如图．
对程序框图的理解(1)程序框图主要由程序框和流程线组成．基本的程序框有终端框、输入框、输出框、处理框、判断框，其中起止框是任何程序框图不可缺少的，而输入框、输出框可以用在算法中任何需要输入、输出的位置．(2)用框图表示算法比较直观、形象，容易理解，通常说“一图胜万言”，所以用程序框图能更清楚地展现算法的逻辑结构．(3)程序框图中所用的图形必须是大家“约定俗成”的，而不能有任何创新之举，随意编造，只有这样，用程序框图描述的算法才能被学习和交流．

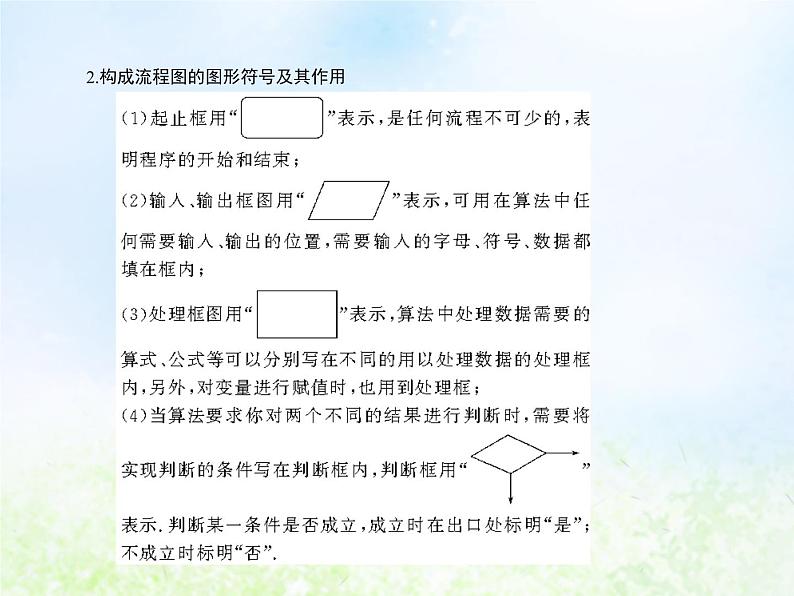

2.构成流程图的图形符号及其作用

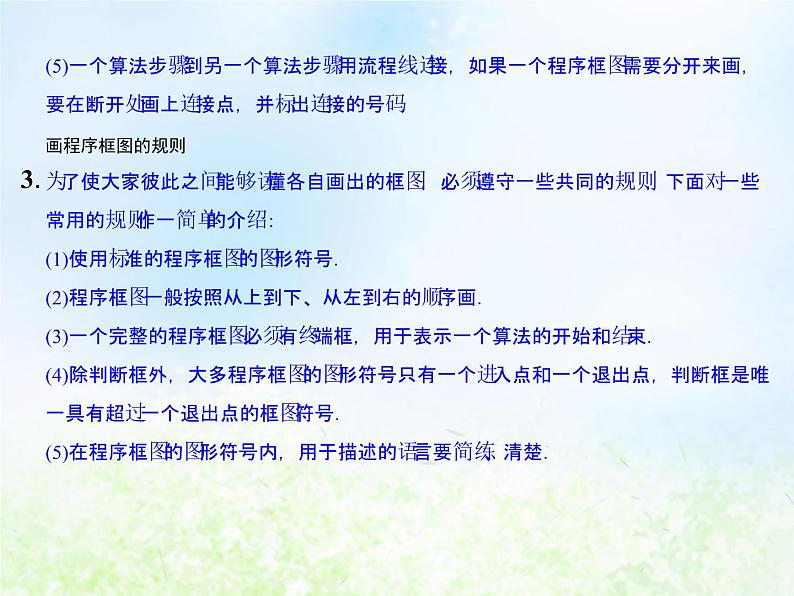

(5)一个算法步骤到另一个算法步骤用流程线连接，如果一个程序框图需要分开来画，要在断开处画上连接点，并标出连接的号码．画程序框图的规则为了使大家彼此之间能够读懂各自画出的框图，必须遵守一些共同的规则，下面对一些常用的规则作一简单的介绍：(1)使用标准的程序框图的图形符号．(2)程序框图一般按照从上到下、从左到右的顺序画．(3)一个完整的程序框图必须有终端框，用于表示一个算法的开始和结束．(4)除判断框外，大多程序框图的图形符号只有一个进入点和一个退出点，判断框是唯一具有超过一个退出点的框图符号．(5)在程序框图的图形符号内，用于描述的语言要简练、清楚．
题型一　程序框图的认识和理解
下列关于程序框图的理解，正确的有 (　　)．①任何一个程序框图都必须有起、止框；②输入框只能放在开始框后，输出框只能放在结束框前；③判断框是唯一具有超过一个退出点的图形符号；④对于一个程序而言，判断框内的条件是唯一的．A．1个 B．2个 C．3个 D．4个[思路探索] 根据各程序框图的意义判断．
解析　任何一个程序都必须有开始和结束，从而必须有起、止框；输入和输出框可以用在算法中任何需要输入、输出的位置；判断框内的条件不是唯一的．故①③正确．答案　B规律方法　(1)理解程序框图中各框图的功能是解此类题的关键，用程序框图表示算法更直观、清晰、易懂．(2)判断框是唯一具有超过一个退出点的图形符号．一种判断框是“是”与“否”两分支的判断，而且有且仅有两个结果；另外一种是多分支判断，可能有几种不同的结果．
(2012·珠海高一检测)下列说法正确的是 (　　)．A．程序框图中的图形符号可以由个人来确定B. 也可以用来执行计算语句
C．程序框图中可以没有输出框，但必须要有输入框D．用程序框图表达算法，其优点是算法的基本逻辑结构 展现得非常直接解析　一个完整的程序框图至少要有起止框和输入、输出框，输入、输出框只能用来输入、输出，不能用来执行计算．故选D.答案　D
已知P0(x0，y0)和直线l：Ax＋By＋C＝0，写出求点P0到直线l的距离d的算法，并用程序框图来描述．
题型二　利用顺序结构表示算法
规律方法　应用顺序结构表示算法的步骤：(1)仔细审题，理清题意，找到解决问题的方法．(2)梳理解题步骤．(3)用数学语言描述算法，明确输入量，计算过程，输出量．(4)用程序框图表示算法过程．
半径为r的圆，面积公式为S＝πr2，当r＝10时，写出计算圆面积的算法，画出程序框图．解　第一步，将r赋值为10.第二步，计算S＝πr2.第三步，输出S.程序框图如图所示．
如图所示是解决某个问题而绘制的流程图，仔细分析各图框内的内容及图框之间的关系，回答下面的问题：(1)该流程图解决的是怎样的一个问题？(2)若最终输出的结果y1＝3，y2＝－2，当x取5时输出的结果5a＋b的值应该是多大？(3)在(2)的前提下，输入的x值越大，输出的ax＋b是不是越大？为什么？(4)在(2)的前提下，当输入的x值为多大时，输出结果ax＋b等于0?
题型三　程序框图的应用
理解流程图的意义是解题的关键．
[规范解答] (1)该流程图解决的是求函数f(x)＝ax＋b的函数值的问题．其中输入的是自变量x的值，输出的是x对应的函数值．(3分)(2)y1＝3，即2a＋b＝3.①y2＝－2，即－3a＋b＝－2.②由①②得a＝1，b＝1.∴f(x)＝x＋1.∴当x取5时，5a＋b＝f(5)＝5×1＋1＝6. (6分)(3)输入的x值越大，输出的函数值ax＋b越大，因为f(x)＝x＋1是R上的增函数． (9分)(4)令f(x)＝x＋1＝0，得x＝－1，因此当输入的x值为－1时，输出的函数值为0. (12分)
【题后反思】 高考对程序框图考查的类型之一就是读图，因此考生需要明白程序框图的作用是什么，解决的是一个什么样的问题，这样才能解决相应的问题．
写出下列算法的功能：(1)图(1)中算法的功能是(a＞0，b＞0)________________．(2)图(2)中算法的功能是___________________________．
答案　(1)求以a，b为直角边的直角三角形斜边c的长(2)求两个实数a，b的和
方法技巧　算法中的函数与方程思想
如图所示的程序框图，当输入的x的值为0和4时，输出的值相等，根据该图和下列各小题的条件回答下面几个问题．
(1)该程序框图解决的是一个什么问题？(2)当输入的x的值为3时，输出的f(x)的值为多大？(3)要想使输出的值最大，输入的x的值应为多大？(4)按照这个程序框图输出的f(x)值，当x的
值大于2时，x值大的输出的f(x)值反而小，为什么？(5)要想使输出的值等于3，输入的x的值应为多大？(6)要想使输入的值与输出的值相等，输入的x的值应为多大？
[思路分析] 解题的关键是理解程序框图的含义．解　(1)该程序框图解决的是求二次函数f(x)＝－x2＋mx的函数值的问题．(2)当输入的x的值为0和4时，输出的值相等，即f(0)＝f(4)．因为f(0)＝0，f(4)＝－16＋4m，所以－16＋4m＝0，所以m＝4.所以f(x)＝－x2＋4x.因为f(3)＝－32＋4×3＝3，所以当输入的x的值为3时，输出的f(x)的值为3.(3)因为f(x)＝－x2＋4x＝－(x－2)2＋4，当x＝2时，f(x)max＝4，所以要想使输出的值最大，输入的x的值应为2.
