九年级物理：《用电压表测量电压》实验报告

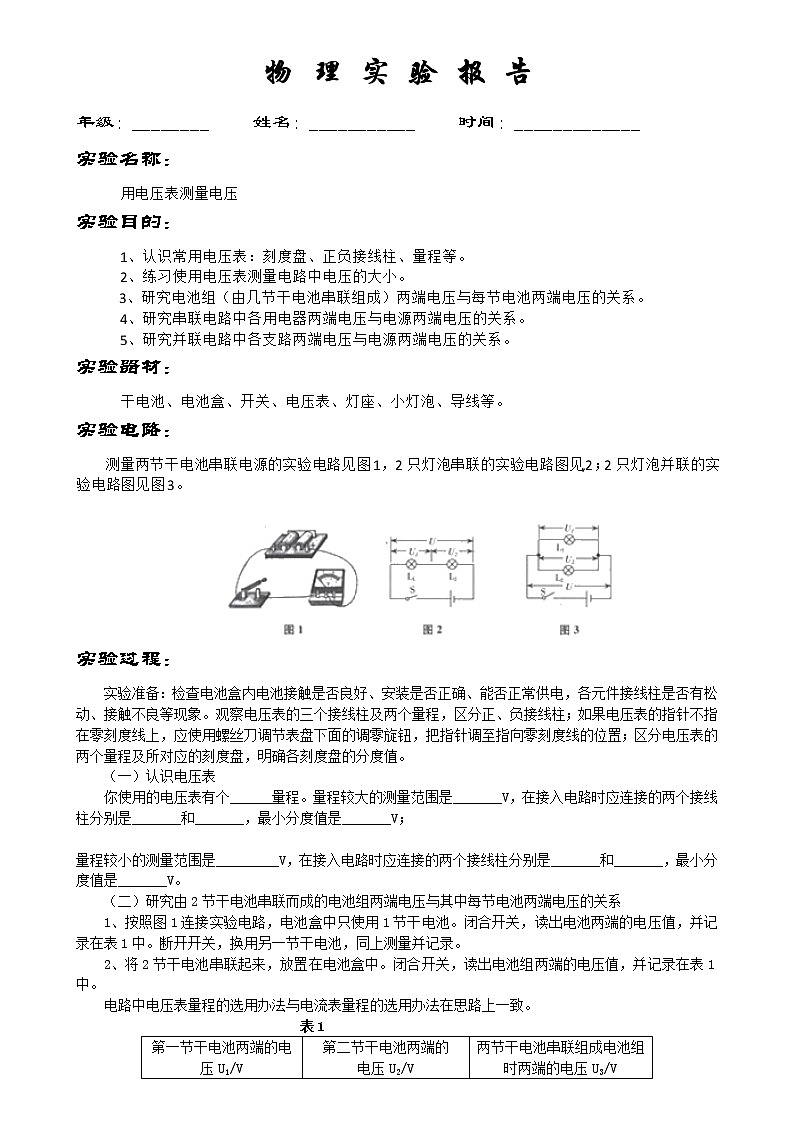

这是一份九年级物理：《用电压表测量电压》实验报告，共11页。
实验名称：
用电压表测量电压
实验目的：
1、认识常用电压表：刻度盘、正负接线柱、量程等。
2、练习使用电压表测量电路中电压的大小。
3、研究电池组（由几节干电池串联组成）两端电压与每节电池两端电压的关系。
4、研究串联电路中各用电器两端电压与电源两端电压的关系。
5、研究并联电路中各支路两端电压与电源两端电压的关系。
实验器材：
干电池、电池盒、开关、电压表、灯座、小灯泡、导线等。
实验电路：
测量两节干电池串联电源的实验电路见图1，2只灯泡串联的实验电路图见,2；2只灯泡并联的实验电路图见图3。
实验过程：
实验准备：检查电池盒内电池接触是否良好、安装是否正确、能否正常供电，各元件接线柱是否有松动、接触不良等现象。观察电压表的三个接线柱及两个量程，区分正、负接线柱；如果电压表的指针不指在零刻度线上，应使用螺丝刀调节表盘下面的调零旋钮，把指针调至指向零刻度线的位置；区分电压表的两个量程及所对应的刻度盘，明确各刻度盘的分度值。
（一）认识电压表
你使用的电压表有个______量程。量程较大的测量范围是_______V，在接入电路时应连接的两个接线柱分别是_______和_______，最小分度值是_______V；
量程较小的测量范围是_________V，在接入电路时应连接的两个接线柱分别是_______和_______，最小分度值是_______V。
（二）研究由2节干电池串联而成的电池组两端电压与其中每节电池两端电压的关系
1、按照图1连接实验电路，电池盒中只使用1节干电池。闭合开关，读出电池两端的电压值，并记录在表1中。断开开关，换用另一节干电池，同上测量并记录。
2、将2节干电池串联起来，放置在电池盒中。闭合开关，读出电池组两端的电压值，并记录在表1中。
电路中电压表量程的选用办法与电流表量程的选用办法在思路上一致。
表1
（三）测量串联电路中各用电器（小灯泡）两端电压与电源两端电压的关系
1、按照电路图2连接实验所需的串联电路，电池使用由2节电池组成的电池组。电路元件的连接顺序与前面的电路实验相同。电压表与小灯泡L1并联，保证使电流从正接线柱流入、负接线柱流出。
2、检查电路无误后闭合开关，读出电压表的示数U1，并记录在表2中。
3、断开开关并拆下电压表，将电压表并联在L2的两端。闭合开关，读出电压表的示数U2，并记录在表2中。
4、断开开关并拆下电压表，将电压表并联在L1、L2组成的串联电路两端。闭合开关，读出电压表的示数U，并记录在表2中。
表2
（四）测量并联电路中各支路两端电压与电源两端电压的关系
1、按照电路图3连接实验所需的并联电路，将电压表并联在支路的两端，这样一来，电压表既并联在小灯泡L1的两端，也并联在小灯泡L2的两端（实际上也并联在电源的两端）。
2、闭合开关，观察电压表的指针偏转情况，读出电压表的示数U1（也是U2），并记录在表3中。
3、断开开关并拆下电压表，将电压表直接并联在电源两端。闭合开关，读出电压表的示数U，并记录在表3中。
4、断开开关，拆除导线，整理实验器材。
表3
（五）实验数据处理与结论
1、分析表1中各个数据之间的关系，可得出结论：电池串联组成的电池组两端的电压等于所串联的各节电池的__________________________。
2、分析表2中各个数据之间的关系，可得出结论：串联电路中，电源两端的电压等于所串联的各个用电器（小灯泡L1、L2）______________________。
3、分析表3中各个数据之间的关系，可得出结论：并联电路中，电源两端的电压与各支路两端的电压__________________________。
实验拓展：
1、多个用电器串联（或并联）起来与两个用电器串联（或并联）本质上是相同的，因此本实验中虽然只选用两只规格不同的小灯泡进行实验，但得出的结论具有普遍性。
2、本实验中所用的电源为两节干电池组成的电池组，因此电压表的量程选用0～3V即可。你可以尝试着用0～15V量程进行一些测量，看看在测量数据上是否存在不同，以此体会恰当选用量程对精确测量的重要性。第一节干电池两端的电压U1/V
第二节干电池两端的
电压U2/V
两节干电池串联组成电池组时两端的电压U3/V
L1两端的电压U1/V
L2两端的电压U2/V
串联电路两端的电压U/V
L1两端的电压U1/V
L2两端的电压U2/V
为并联电路两端提供电压的电源电压U/V
