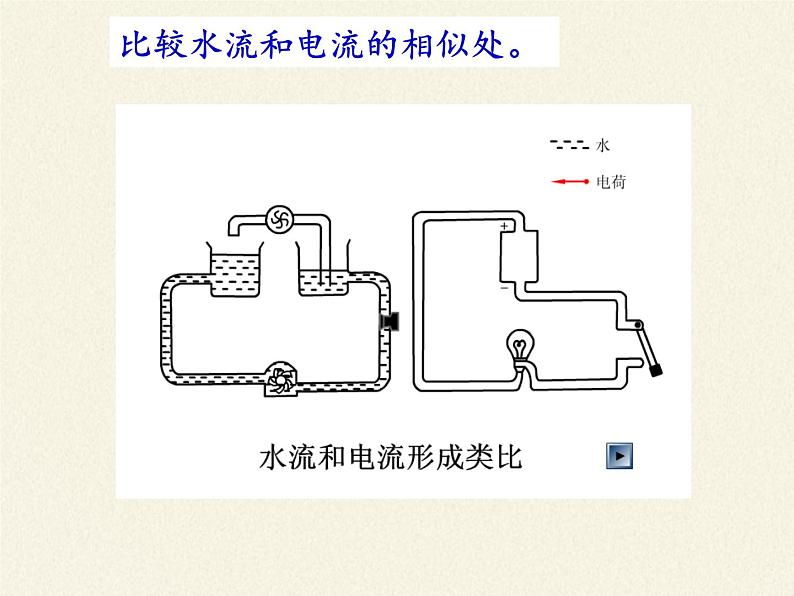

比较水流和电流的相似处。

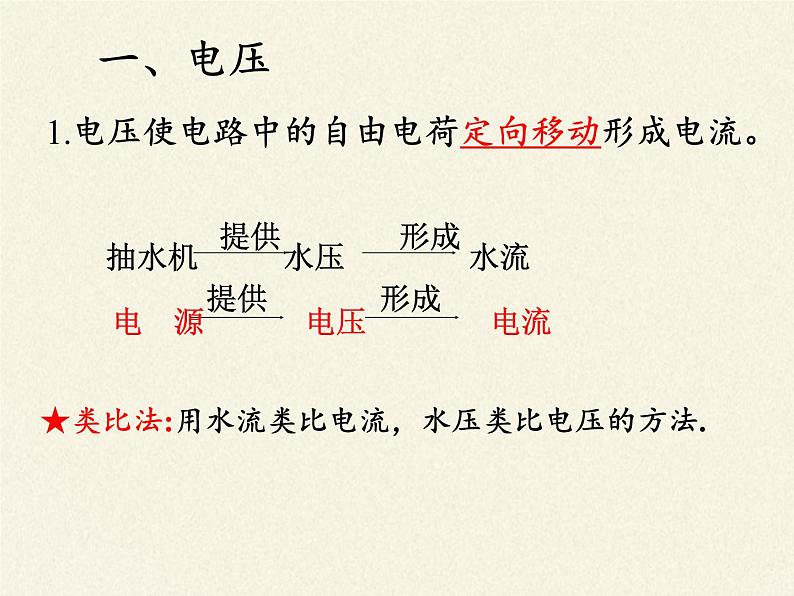

1.电压使电路中的自由电荷定向移动形成电流。

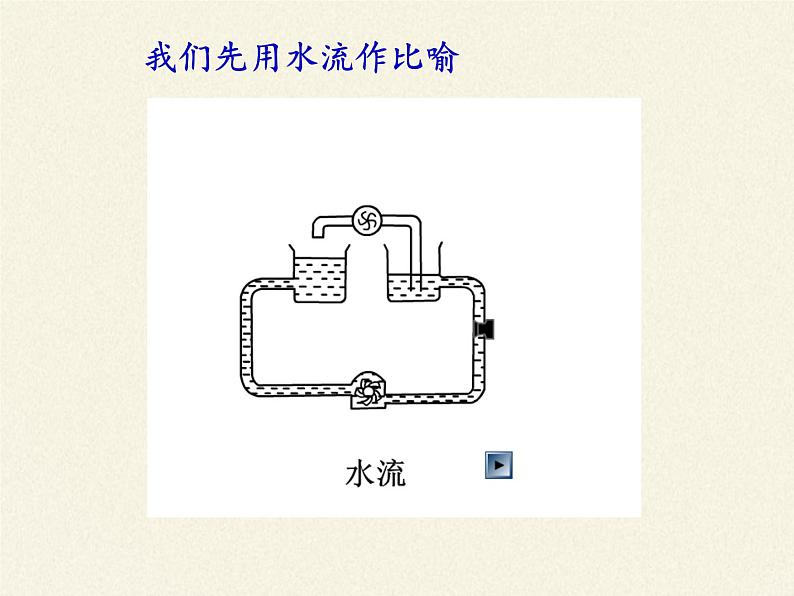

★类比法:用水流类比电流，水压类比电压的方法.

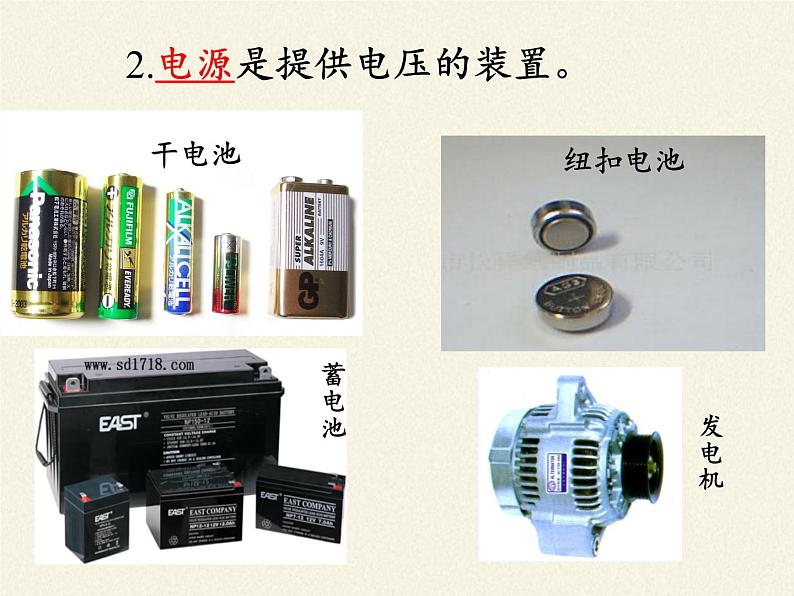

2.电源是提供电压的装置。

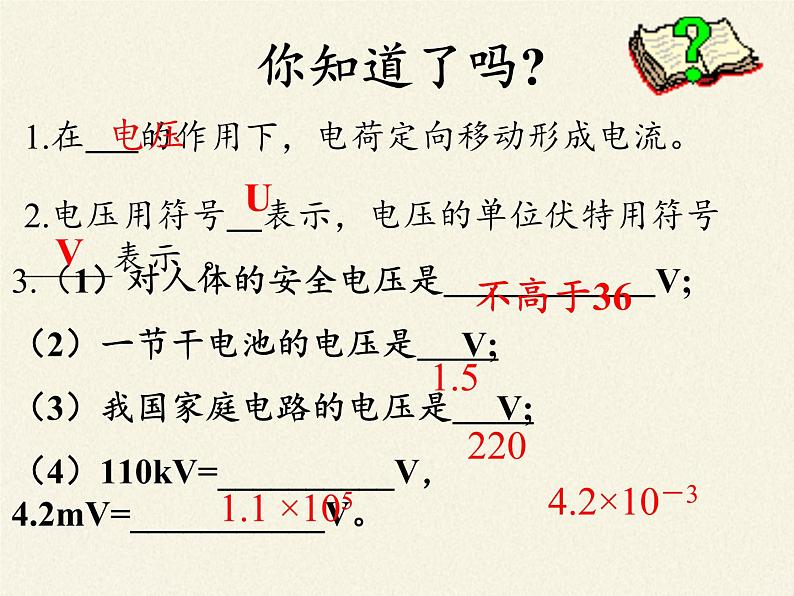

1.在 的作用下，电荷定向移动形成电流。
2.电压用符号 表示，电压的单位伏特用符号_____表示 。
3.（1）对人体的安全电压是 V;（2）一节干电池的电压是 V;（3）我国家庭电路的电压是 V;（4）110kV=__________V，4.2mV=___________V。

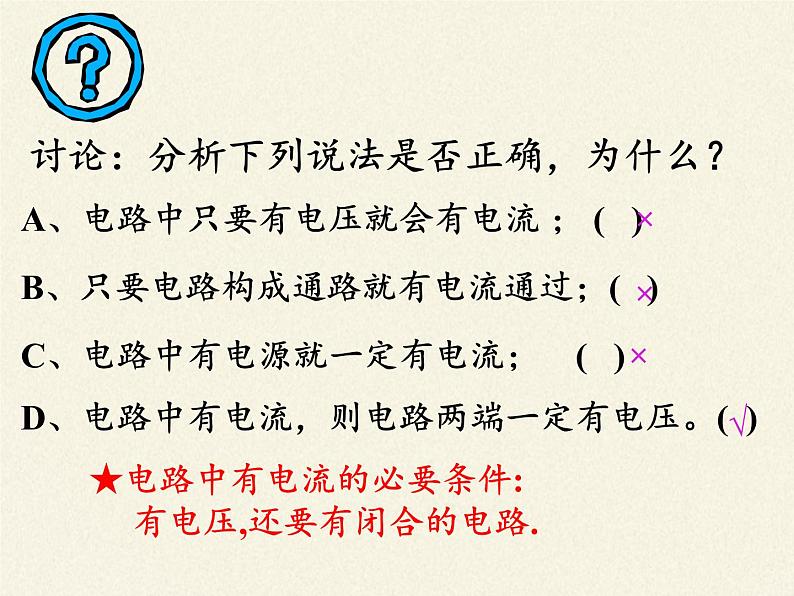

讨论：分析下列说法是否正确，为什么？
A、电路中只要有电压就会有电流 ； ( )
B、只要电路构成通路就有电流通过；( )
C、电路中有电源就一定有电流； ( )
D、电路中有电流，则电路两端一定有电压。( )
★电路中有电流的必要条件: 有电压,还要有闭合的电路.

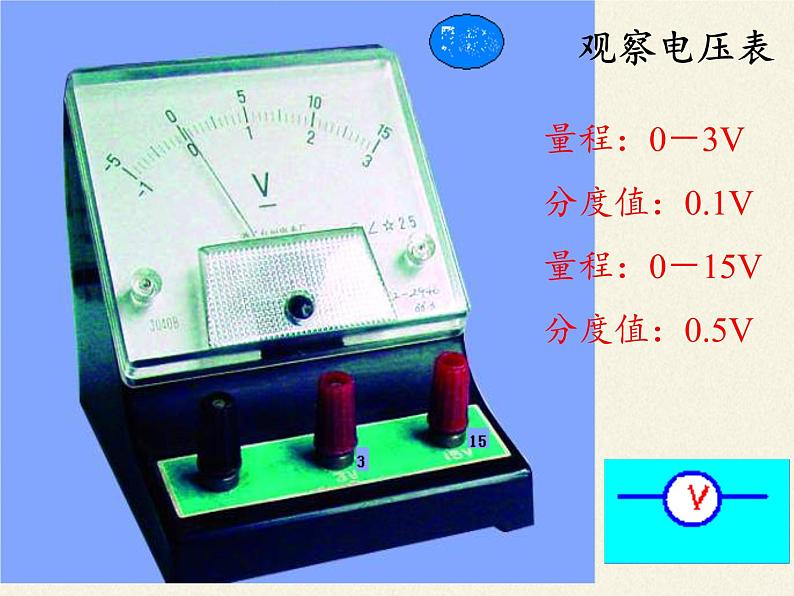

量程：0－3V分度值：0.1V量程：0－15V分度值：0.5V

用电压表测电池的电压分别测两节或三节干电池的电压，然后测量它们串联后的总电压
结论：串联电池组两端的总电压等于各节串联电池两端电压之和。
①电压表的连接方式：并联在电路中②电压表“＋”、“－”接线柱的连接方法：让电流从“＋”接线柱流进电压表，从“－”接线柱流出电压表。③电压表量程的选择：待测电压值不能超过电压表的量程④电压表可以直接并接在电源两极上。
本节课的学习目标1、知道电源的作用，电压的单位及其换算。了解一些常见电压及我国家庭电路电压。　　2、通过类比学习电压表的用途、符号，会正确将电压表接入电路中，并能正确选择量程和读数。区别电流表与电压表。
谈一谈： 我学习这节课的收获
1 、电压的概念 、单位 、生活中常见的电压。2、电压表的使用方法。3、电源电压的测量。
1、下列说法中正确是（ ）A.电路两端有电压，电路中就一定有持续的电流B.导体中有大量的自由电荷，只要构成通路，导体中就会有电流C.电压是电路中形成电流的原因D.电路中有电流不一定有电压
2、关于电压表的使用，正确的是（ ）A.电压表不能直接测量电源电压，否则会烧坏B.尽可能选大的量程，以免损坏电压表C.经试触后，被测电压不超过小量程时，应选用较小量程D.电压表接入电路时，不用考虑“+”“-”接线柱的接法
3、如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）
4、 如图，小琦用电压表测量灯泡L1两端的电压，为了继续测量灯泡L2两端的电压，她把电压表的左侧接线柱拆开，接到了C点处，这种做法正确吗？为什么？
