初中物理沪科版九年级全册第三节 “伏安法”测电阻多媒体教学ppt课件

这是一份初中物理沪科版九年级全册第三节 “伏安法”测电阻多媒体教学ppt课件，共15页。PPT课件主要包含了控制变量法，注意的几个问题，电流表，电压表，变阻器，保护电路等内容，欢迎下载使用。

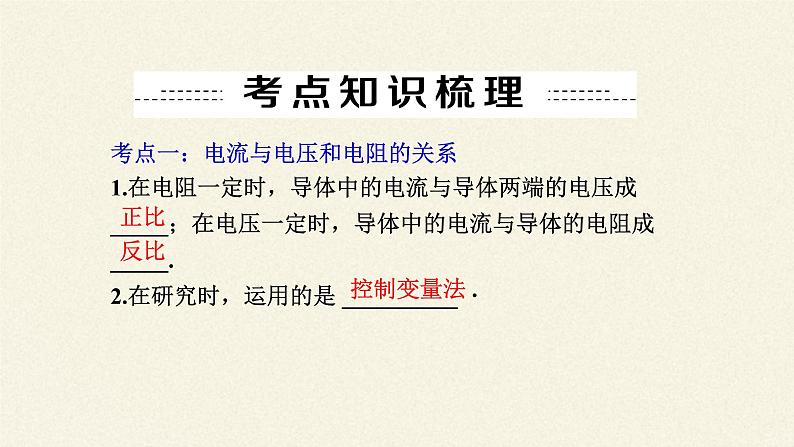

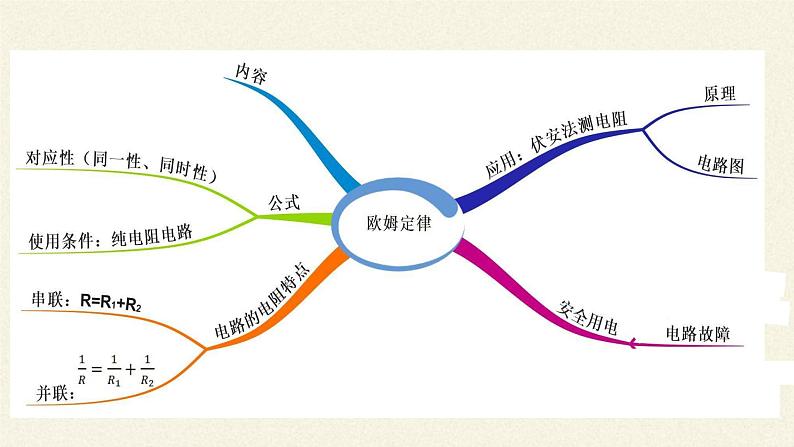

考点一：电流与电压和电阻的关系1.在电阻一定时，导体中的电流与导体两端的电压成_____；在电压一定时，导体中的电流与导体的电阻成_____.2.在研究时，运用的是 __________

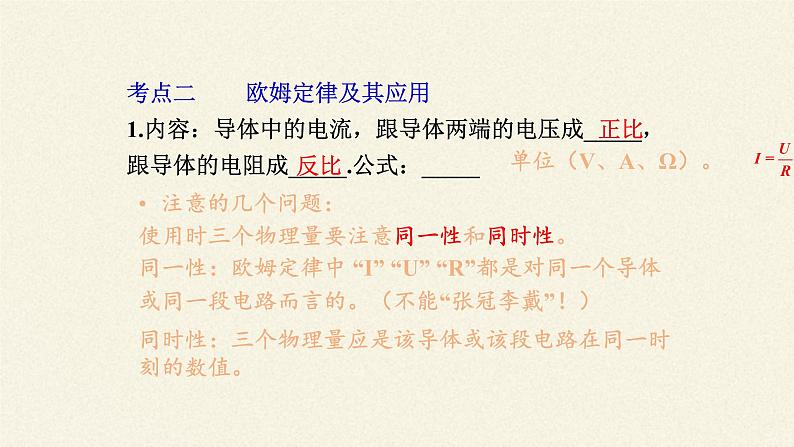

考点二欧姆定律及其应用1.内容：导体中的电流，跟导体两端的电压成_____，跟导体的电阻成_____.公式：_____
使用时三个物理量要注意同一性和同时性。同一性：欧姆定律中 “I” “U” “R”都是对同一个导体或同一段电路而言的。（不能“张冠李戴”！）
同时性：三个物理量应是该导体或该段电路在同一时刻的数值。

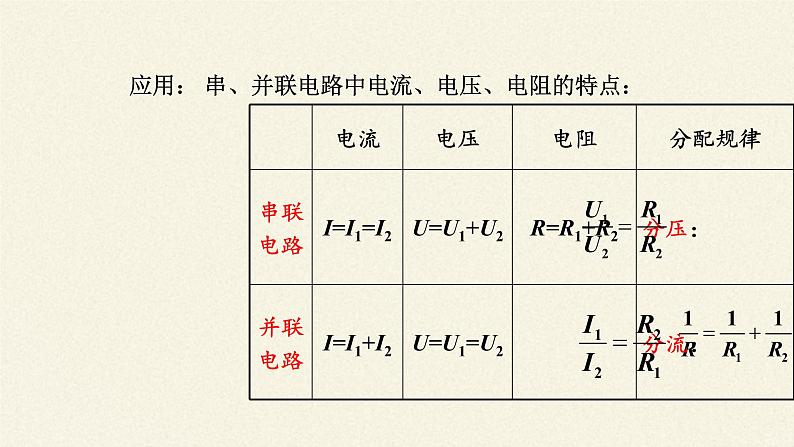

应用： 串、并联电路中电流、电压、电阻的特点：

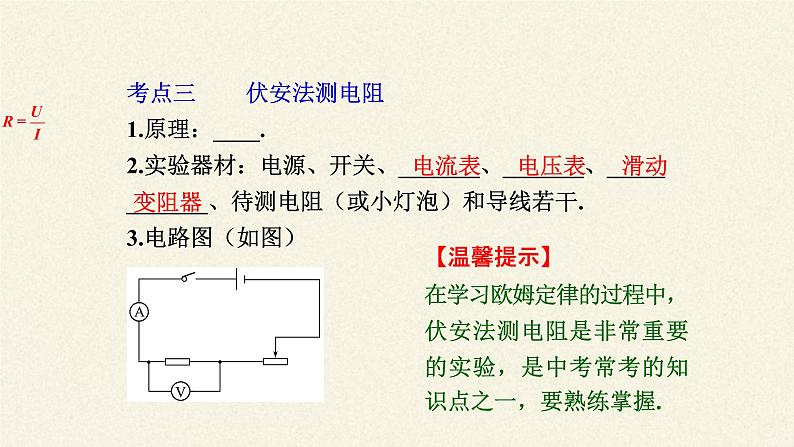

考点三伏安法测电阻1.原理：____.2.实验器材：电源、开关、_______、_______、____________、待测电阻（或小灯泡）和导线若干.3.电路图（如图）
【温馨提示】在学习欧姆定律的过程中，伏安法测电阻是非常重要的实验，是中考常考的知识点之一，要熟练掌握.

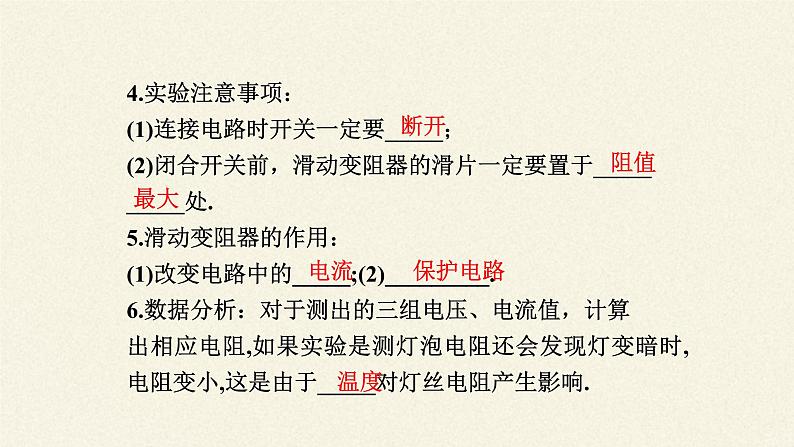

4.实验注意事项：(1)连接电路时开关一定要_____；(2)闭合开关前，滑动变阻器的滑片一定要置于__________处.5.滑动变阻器的作用：(1)改变电路中的_____;(2)_________.6.数据分析：对于测出的三组电压、电流值，计算出相应电阻,如果实验是测灯泡电阻还会发现灯变暗时,电阻变小,这是由于_____对灯丝电阻产生影响.
命题点：(1)串、并联电路的电流、电压特点； (2)欧姆定律及其应用.例1．电阻甲和乙的I﹣U图象，下列说法正确的是（　　） A．电阻乙为定值电阻 B．当电阻甲两端电压为2V时，R甲＝0.4Ω C．如图2，当开关闭合，电路电 流为0.2A时，电源电压为3V D．如图3所示，当开关闭合， 电源电压为2V时，电路干 路总电流为0.4A
命题：运用欧姆定律进行动态电路分析 例2．电源电压保持不变, R1= R2= R3= 20Ω ,当S1、S2 都断开，电流表示数是0.3A， 则电源电压是 ， S1、S2都闭合时，电流表示数是 。
命题点：(1)伏安法测电阻的原理；例3 .小娟利用下图所示的器材测量小灯泡的电阻，已知小灯泡的额定电压为2.5 V.
(1)闭合开关前，滑动变阻器的滑片应调到_________（填“左”或“右”）端.电路连接正确后闭合开关.滑动变阻器的作用：___________________________。(2)小娟发现小灯泡不亮，电压表无示数.电流表有示数，移动变阻器的滑片时，电流表的示数会变化，则故障原因可能是小灯泡______（填“断路”或“短路”）.
改变小灯泡两端电压及保护电路
(3)故障排除后，小娟根据测得的数据绘制了小灯泡的电流随电压变化的图象（如图所示），由图象可知，小灯泡正常工作时的电阻是________Ω.当小灯泡两端的电压为1 V时，小灯泡的电阻是_______Ω.进一步分析图象可以发现小灯泡的电阻不断变化，这是因为灯丝的电阻随温度的升高而______（填“增大”或“减小”）.
解析：本题考查伏安法测量小灯泡电阻的实验.(1) 闭合开关前，滑动变阻器的滑片应置于阻值最大位置；滑动变阻器已接右下接线柱，所以滑片应调到左端. (2)因电流表有示数，说明电路为通路，同时电流表示数随电路电阻的变化而变化；电压表无示数，说明所并电阻为零，故小灯泡短路；
(3)由图可知：小灯泡正常工作时(额定电压为2.5 V时)的电流是0.3 A，因此由欧姆定律计算可得小灯泡正常工作时电阻为8.33 Ω；当小灯泡两端的电压为1V时对应的电流是0.2 A，由欧姆定律得小灯泡电阻为5 Ω；由图可知灯丝电阻随温度升高而增大. 答案：(1) 左 （2）短路 （3）8.33 5 增大
