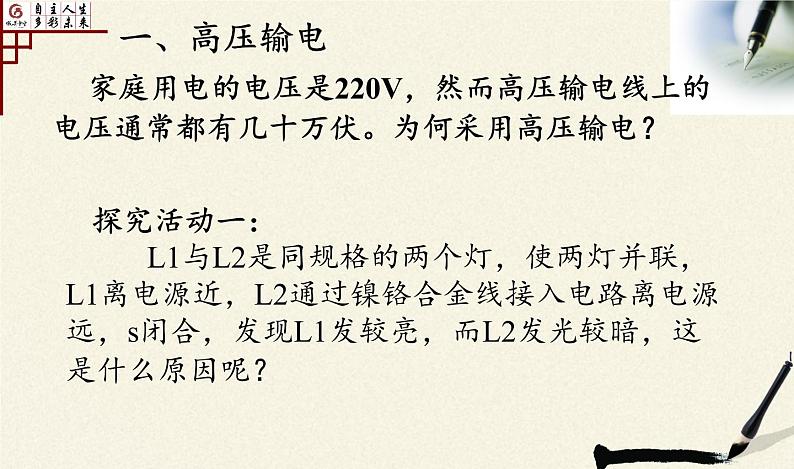

家庭用电的电压是220V，然而高压输电线上的电压通常都有几十万伏。为何采用高压输电？
探究活动一： L1与L2是同规格的两个灯，使两灯并联，L1离电源近，L2通过镍铬合金线接入电路离电源远，s闭合，发现L1发较亮，而L2发光较暗，这是什么原因呢？
如何才能减少电能的损失呢?
(2)减小输电线中的电流

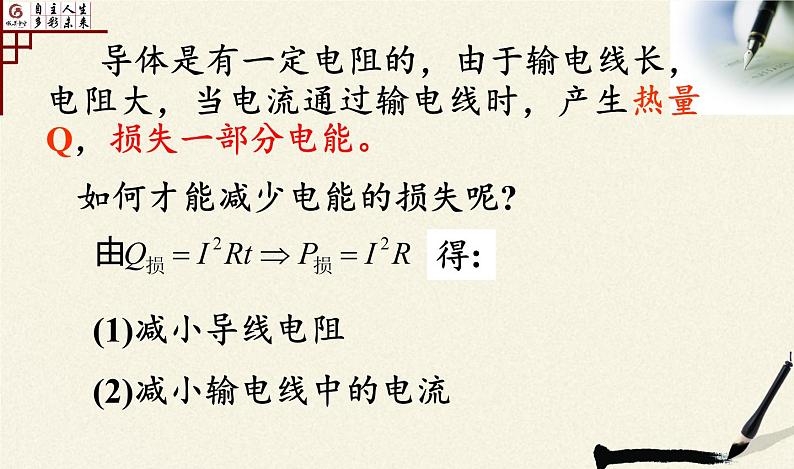

　 导体是有一定电阻的，由于输电线长，电阻大，当电流通过输电线时，产生热量Q，损失一部分电能。

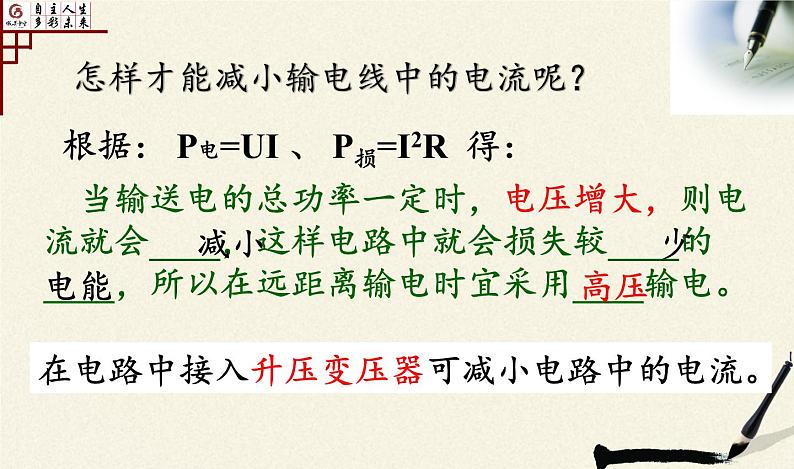

根据： P电=UI 、 P损=I2R 得：
当输送电的总功率一定时，电压增大，则电流就会____，这样电路中就会损失较____的____，所以在远距离输电时宜采用____输电。
怎样才能减小输电线中的电流呢？
在电路中接入升压变压器可减小电路中的电流。

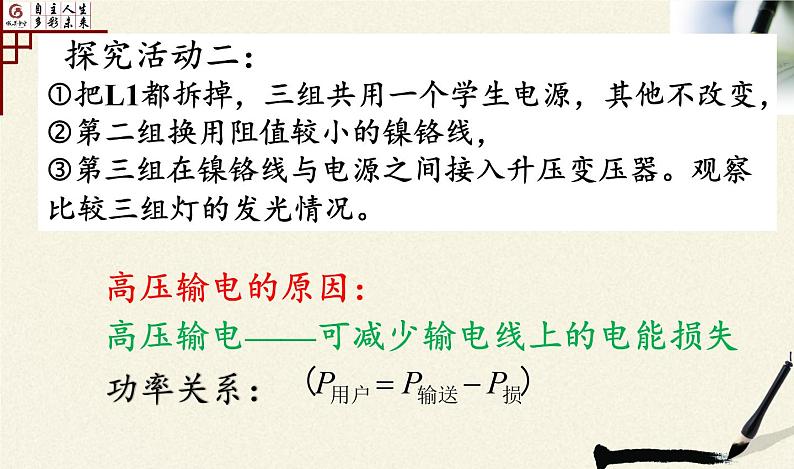

探究活动二：把L1都拆掉，三组共用一个学生电源，其他不改变，第二组换用阻值较小的镍铬线，第三组在镍铬线与电源之间接入升压变压器。观察比较三组灯的发光情况。

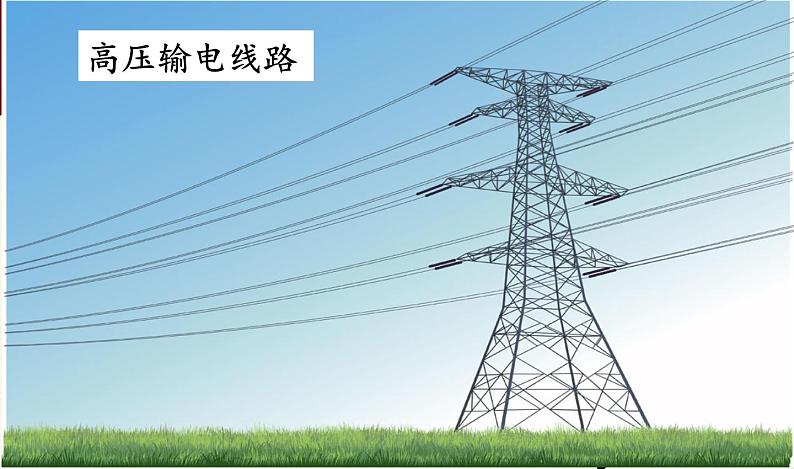

高压输电——可减少输电线上的电能损失
例：在输电电流一定的情况下,如果线路的电阻减为原来的1/100,线路上损失的功率减为原来的几分之一? 在线路电阻一定的情况下,如果输电电流减为原来的1/100,线路上损失的功率减为原来的几分之一?
哪个途径对于降低输电线路的损耗更为有效?
提高输电电压是减少电能损失的最有效的办法。
（变压器不能升高或者降低直流电的电压）
升压变压器可以将输入的交流电压____ ，
降压变压器可以将输入的交流电压____。
1、远距离输送交变电流都采用高压输电。采用高压输电的优点是 （ ） A．可节省输电线的铜材料 B．可根据需要调节交流电的频率 C．可减少输电线上的能量损耗 D．可加快输电的速度
2.在远距离输电过程中，为减少输电线路上的电能损失，可采用的最佳方法是 （ ） A．使输电线粗一些。 B．减短输电线长度。 C．减少通电时间。 D．采用高压输电。
3.变压器是根据_________原理工作的。
同学们这节课都学了些什么呢？
变压器为什么不能升高或者降低直流电的电压？
升压变压器可以将输入的交流电压升高，降压变压器可以将输入的交流电压降低。
