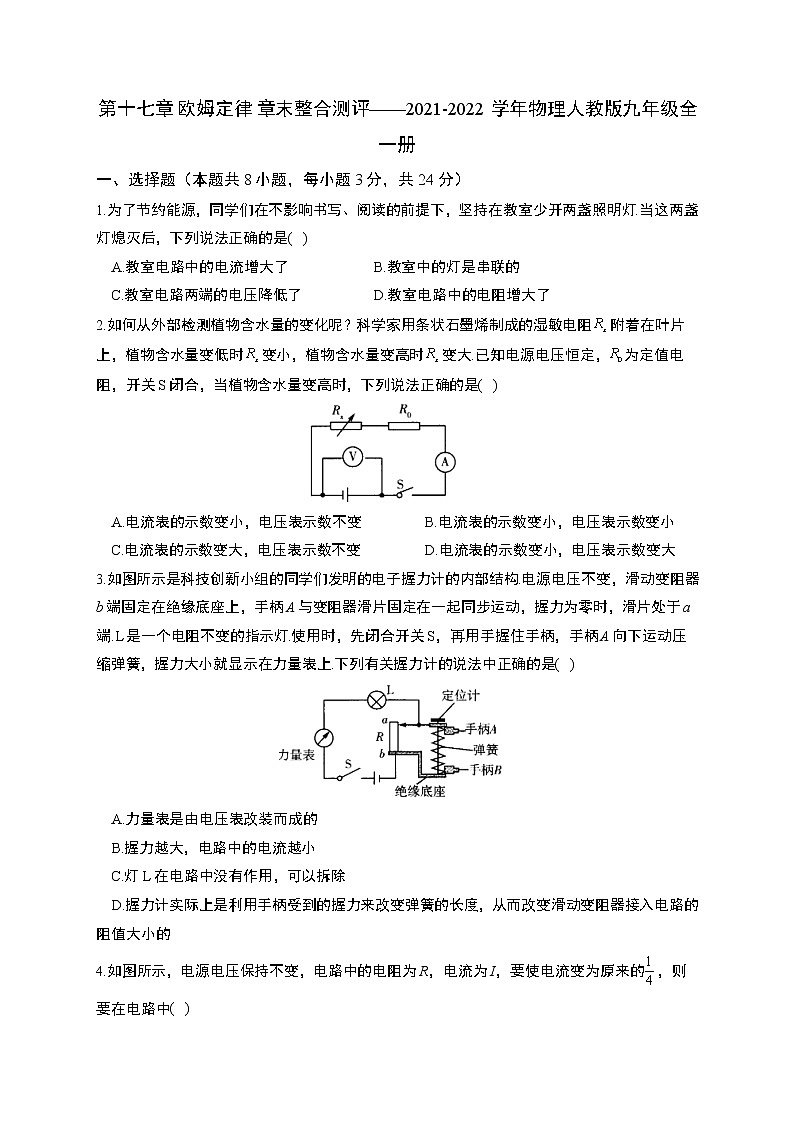

第十七章 欧姆定律 章末整合测评——2021-2022学年物理人教版九年级全一册

一、选择题（本题共8小题，每小题3分，共24分）

1.为了节约能源，同学们在不影响书写、阅读的前提下，坚持在教室少开两盏照明灯.当这两盏灯熄灭后，下列说法正确的是(   )

A.教室电路中的电流增大了 B.教室中的灯是串联的

C.教室电路两端的电压降低了 D.教室电路中的电阻增大了

2.如何从外部检测植物含水量的变化呢？科学家用条状石墨烯制成的湿敏电阻附着在叶片上，植物含水量变低时变小，植物含水量变高时变大.已知电源电压恒定，为定值电阻，开关S闭合，当植物含水量变高时，下列说法正确的是(   )


A.电流表的示数变小，电压表示数不变               B.电流表的示数变小，电压表示数变小

C.电流表的示数变大，电压表示数不变               D.电流表的示数变小，电压表示数变大

3.如图所示是科技创新小组的同学们发明的电子握力计的内部结构.电源电压不变，滑动变阻器b端固定在绝缘底座上，手柄A与变阻器滑片固定在一起同步运动，握力为零时，滑片处于a端.L是一个电阻不变的指示灯.使用时，先闭合开关S，再用手握住手柄，手柄A向下运动压缩弹簧，握力大小就显示在力量表上.下列有关握力计的说法中正确的是(   )


A.力量表是由电压表改装而成的

B.握力越大，电路中的电流越小

C.灯L在电路中没有作用，可以拆除

D.握力计实际上是利用手柄受到的握力来改变弹簧的长度，从而改变滑动变阻器接入电路的阻值大小的

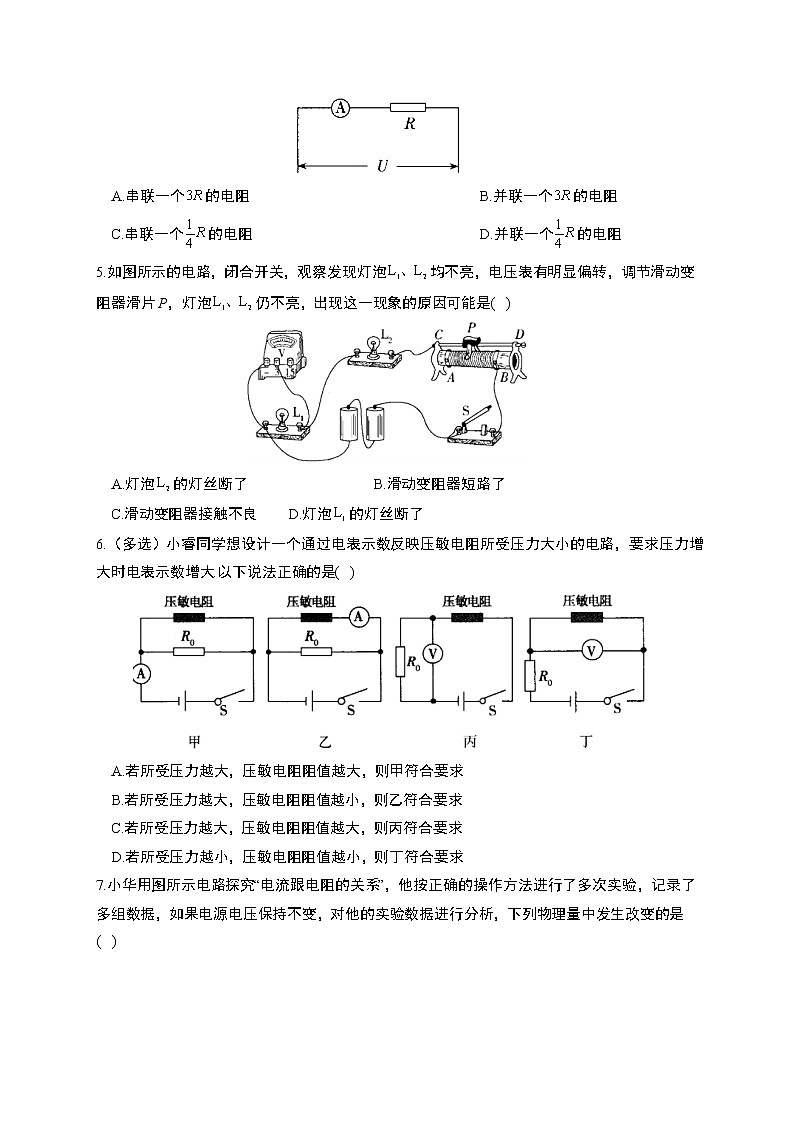

4.如图所示，电源电压保持不变，电路中的电阻为R，电流为I，要使电流变为原来的，则要在电路中(   )


A.串联一个的电阻                              B.并联一个的电阻

C.串联一个的电阻                              D.并联一个的电阻

5.如图所示的电路，闭合开关，观察发现灯泡均不亮，电压表有明显偏转，调节滑动变阻器滑片P，灯泡仍不亮，出现这一现象的原因可能是(   )


A.灯泡的灯丝断了 B.滑动变阻器短路了

C.滑动变阻器接触不良 D.灯泡的灯丝断了

6.（多选）小睿同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大.以下说法正确的是(   )


A.若所受压力越大，压敏电阻阻值越大，则甲符合要求

B.若所受压力越大，压敏电阻阻值越小，则乙符合要求

C.若所受压力越大，压敏电阻阻值越大，则丙符合要求

D.若所受压力越小，压敏电阻阻值越小，则丁符合要求

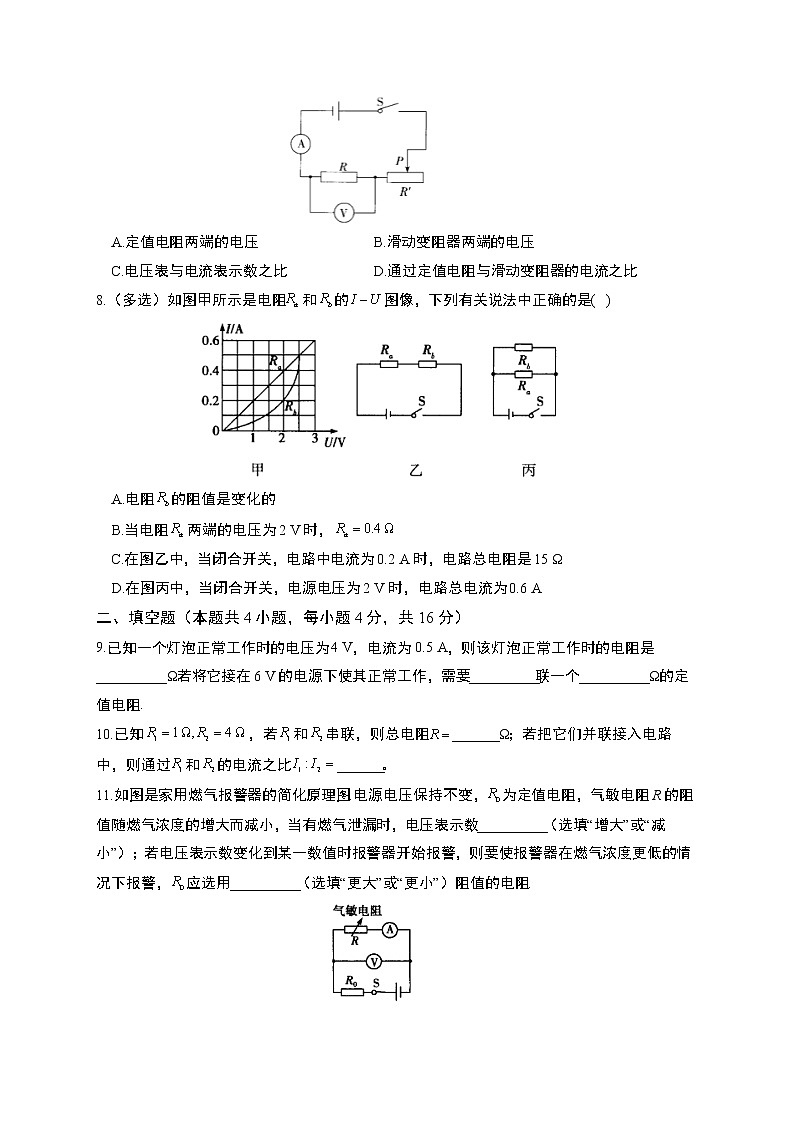

7.小华用图所示电路探究“电流跟电阻的关系”，他按正确的操作方法进行了多次实验，记录了多组数据，如果电源电压保持不变，对他的实验数据进行分析，下列物理量中发生改变的是(   )


A.定值电阻两端的电压 B.滑动变阻器两端的电压

C.电压表与电流表示数之比 D.通过定值电阻与滑动变阻器的电流之比

8.（多选）如图甲所示是电阻和的图像，下列有关说法中正确的是(   )


A.电阻的阻值是变化的

B.当电阻两端的电压为2 V时，

C.在图乙中，当闭合开关，电路中电流为0.2 A时，电路总电阻是15 Ω

D.在图丙中，当闭合开关，电源电压为2 V时，电路总电流为0.6 A

二、填空题（本题共4小题，每小题4分，共16分）

9.已知一个灯泡正常工作时的电压为4 V，电流为0.5 A，则该灯泡正常工作时的电阻是_________Ω.若将它接在6 V的电源下使其正常工作，需要_________联一个_________Ω的定值电阻.

10.已知，若和串联，则总电阻______Ω；若把它们并联接入电路中，则通过和的电流之比______。

11.如图是家用燃气报警器的简化原理图.电源电压保持不变，为定值电阻，气敏电阻R的阻值随燃气浓度的增大而减小，当有燃气泄漏时，电压表示数_________（选填“增大”或“减小”）；若电压表示数变化到某一数值时报警器开始报警，则要使报警器在燃气浓度更低的情况下报警，应选用_________（选填“更大”或“更小”）阻值的电阻.


12.有一块均匀的半圆形薄金属片，小柴同学先将它按图甲所示的方式接在电压为的两极之间，测得此时通过半圆形薄片的电流为0.2 A。然后再将它按图乙所示的方式接在电压为的两极之间，则此时通过半圆金属片的电流为______A。


三、实验题（本题共2小题，共28分）

13.小明在做“探究电流与电压、电阻的关系”实验，电源电压恒为3 V，滑动变阻器的规格是“10 Ω  1 A”.


（1）连好如图甲所示的电路后，闭合开关，发现电流表无示数，电压表有示数，故障的原因可能是：①_________；②_________.

（2）排除故障后，小明通过实验得到的数据如表1所示，其中第1次实验的电流表示数如图乙所示，为_________A.由这三次实验可知，所用电阻R的阻值是_________Ω.根据表1中的数据，可初步得出的结论是_________.

表1

（3）小明继续探究电流与电阻的关系，将电阻R先后更换为5 Ω和15 Ω的电阻进行实验，得到的数据如表2所示.通过分析表2中的数据，可知小明在操作过程中存在的错误是_________.

表2

（4）纠正错误后，小明先后在两点间接入5 Ω、15 Ω的电阻，闭合开关，调节滑动变阻器，使电压表的示数为2 V.接着需要更换间的电阻再进行一次实验，为了使实验顺利进行，可选择下列哪个电阻_________（填选项前字母）。

A.20 Ω B.30 Ω C.40 Ω

14.电阻是组成电路的重要元件，很多电路中都要用到电阻。在进行电路维修时，通常要知道每个电阻的阻值，小阳想测出手中一个电阻的阻值。


（1）实验原理________。

（2）如图甲是小阳连接的电路，请指出他连接时的错误①________；②________。

（3）改正错误，在确认电路连接无误的情况下，小阳闭合开关，发现电流表示数为零，但电压表指针发生明显偏转，则电路发生的故障可能是以下四种中的________。

A.发生断路       B.滑动变阻器断路          C.发生短路      D.电流表处断路

（4）排除故障后，调节滑动变阻器的滑片，测量数据记录如表所示。

①第2次测量时，电流表示数如图乙所示，为_______A，对应的电阻值为_______Ω。

②实验中多次测量的目的是_______，电阻_______Ω（结果保留一位小数）。

（5）实验中滑动变阻器除保护电路外，另一个主要作用是______________。

四、计算题（本题共2小题，每小题16分，共32分）

15.如图所示，小灯泡上标有“12 V  12 Ω”字样，上标有12 Ω。当开关都闭合时，电流表的示数为1.2 A，这时电灯正常发光（不考虑灯丝电阻受温度的影响）。求：


（1）电源电压；

（2）定值电阻的阻值；

（3）当开关都断开时，电灯两端的电压。

16.如图甲是呼气式酒精测试仪的电路原理图，为气敏电阻，它的阻值随气体中酒精含量的变化而变化，将呼气酒精含量按一定比例关系换算成血液酒精含量后，得到的气敏电阻的阻值随血液酒精含量变化的关系图像如图乙所示.当呼气酒精含量对应的血液酒精含量大于等于20 mg/100 mL，且小于80 mg/100 mL时为酒驾；达到或超过80 mg/100 mL时为醉驾.使用前通过调零旋钮（即滑动变阻器的滑片）对测试仪进行调零，调零后的滑片位置保持不变.用它检测两位驾驶员的血液酒精含量，当电流表示数为0.2 A时，电压表示数为8 V；当电流表的示数为0.3 A时，电压表示数为6 V.


（1）对测试仪进行调零时，的电阻为_______Ω.

（2）调零后连入电路的阻值为多少？电源电压为多少？

（3）某次检测中，电流表示数.请通过计算，判断此驾驶员属于酒驾还是醉驾.

答案

1.答案：D

解析：教室里的照明灯工作时互不影响，因此它们是并联的，干路中的电流等于各支路电流之和，打开的照明灯越多，干路中的电流越大，当两盏照明灯熄灭后，干路中的电流变小，故A、B错误；家庭电路的电压是220 V，当这两盏照明灯熄灭后，教室电路两端的电压不变，仍为220 V，故C错误；由欧姆定律可知，电压不变、电流变小时，可判断出电路中的总电阻变大，故D正确.

2.答案：A

解析：由题中电路图可知，两电阻串联，电压表测量的是电源电压，电压表示数不变；当植物含水量变高时变大，电路中的总电阻变大，根据欧姆定律可知，电流会变小，即电流表的示数变小，故A正确.

3.答案：D

解析：力量表串联在电路中，是由电流表改装而成的，故A错误；握力越大，滑动变阻器接入电路的电阻越小，电路中的电流越大，灯泡越亮，力量表的示数越大，故B错误；当握力很大时，滑片滑到b端，滑动变阻器接入电路的电阻为0，电路中若没有灯L，会形成短路，将电源和力量表烧坏，所以灯L在电路中起保护电路的作用，不能拆除，故C错误；分析可知，握力计是利用手柄受到的握力大小来改变弹簧的长度，从而改变滑动变阻器接入电路的阻值大小的，故D正确.

4.答案：A

解析：要使电流变小，说明需在电路中串联电阻，设串联的电阻为，则，解得，故选A。

5.答案：D

解析：灯泡灯丝断后，电压表的正负接线柱不能与电源两端相连通，因此电压表示数为零，故A不符合题意；滑动变阻器短路，相当于在电路中串联一段导线，电路是通路状态，灯泡发光，电流表、电压表都有示数，故B不符合题意；滑动变阻器接触不良，电压表的正负接线柱不能与电源两端相连，因此电压表示数为零，故C不符合题意；灯泡灯丝断后，电压表的正负接线柱与电源两端相连，电压表有明显偏转，灯泡均不亮，故D符合题意。

6.答案：BD

解析：

7.答案：C

解析：探究“电流跟电阻的关系”，要控制定值电阻两端的电压不变，A不符合题意；由串联电路电压的规律知，滑动变阻器两端的电压也不变，B不符合题意；题图中电压表测定值电阻两端的电压，电流表测电路中的电流，由欧姆定律，电压表与电流表示数之比即定值电阻的大小，因实验中要换用不同的定值电阻，故这个比值会发生变化，C符合题意；串联电路各处的电流相等，D不符合题意。

8.答案：ACD

解析：由题图甲可知，两端电压与通过它的电流不成正比，根据欧姆定律可知的阻值是变化的，故A中说法正确；当两端电压为2 V时，通过的电流为0.4 A，则，故B中说法不正确；题图乙中，、串联，当电路中电流为0.2 A时，通过、的电流均为0.2 A，由题图甲可知，此时，根据串联电路中总电压等于各分电压之和可知，此时电源电压，故总电阻，故C中说法正确；题图丙中，、并联，根据并联电路的电压特点可知，两电阻两端的电压均为2 V，由题图甲可知，，因为并联电路中干路电流等于各支路电流之和，所以干路电流，故D中说法正确.

9.答案：8；串；4

解析：由可得，灯泡正常工作时的电阻.因电源电压大于灯泡正常工作时的电压，根据串联分压的规律，为使其正常工作，应串联一个电阻来分压；串联的电阻两端的电压，则串联的定值电阻的阻值.

10.答案：5；4:1

解析：串联接入电路的总电阻为；两个电阻的阻值之比为；两个电阻并联时，由于电阻两端的电压是相同的，根据可知，电流之比为电阻之比的倒数，即。

11.答案：减小；更大

解析：由题图可知，气敏电阻R和定值电阻串联，电压表测R两端的电压，电流表测电路中的电流.气敏电阻R的阻值随燃气浓度的增大而减小，当有燃气泄漏时，燃气的浓度增大，R的阻值减小，电路中的总电阻减小，由可知，电路中的电流增大，由可知，两端电压增大，由于串联电路中的总电压等于各分电压之和，故气敏电阻R两端的电压减小，即电压表示数减小.由以上分析可知，当电压表示数减小至某一数值时报警器开始报警；由题意可知，燃气浓度越低，气敏电阻R的阻值越大，气敏电阻R分压越多，即电压表示数越大；要使电压表示数减小至报警的数值，由串联电路的分压规律可知，需要使分得的电压增大，即使的阻值增大，所以，要使报警器在燃气浓度更低的情况下报警，应选用更大阻值的电阻.

12.答案：1.6

解析：题中甲图为两个圆薄金属片串联，设圆薄金属片的电阻为R，因串联电路中总电阻等于各分电阻之和，所以，由可得，两极之间的电压；乙图为两个圆薄金属片并联，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，电路的总电阻两极之间的电压为，则此时通过半圆金属片的电流。

13.答案：（1）①电流表短路；②R断路

（2）0.1；10；当导体的电阻一定时，通过导体的电流与导体两端的电压成正比

（3）没有保持电阻两端的电压一定

（4）A

解析：（1）电流表没有示数而电压表有示数，可能是电流表短路引起的，也可能是电阻R断路，导致电压表串联在了电路中，即电压表接在电源两端，电压表示数等于电源电压.

（2）由题图乙可知，其量程为0~0.6 A，分度值为0.02 A，示数为0.1 A；电阻R应为三次实验所求得电阻的平均值，为10 Ω；由表1中数据可知，在电阻不变时，电压为原来的几倍，通过的电流就为原来的几倍，故可得出结论：在电阻一定时，通过导体的电流与导体两端的电压成正比.

（3）探究电流与电阻的关系时，应控制电阻两端电压不变.

（4）因为串联电路中的总电压等于各分电压之和，所以滑动变阻器两端的电压，因为串联电路中各处的电流相等，所以根据欧姆定律可得，当滑动变阻器接入电路中的电阻为10 Ω时，定值电阻的最大阻值，即定值电阻的阻值不能超过20 Ω，结合选项可知，A符合题意，故选A.

14.答案：（1）

（2）①滑动变阻器连接了上面两个接线柱；②电压表的正负接线柱接反了

（3）A

（4）①0.2；10；②减小误差；9.9

（5）改变被测电阻中的电流和其两端的电压，以取得多组测量数据

解析：（1）该实验是用伏安法测电阻，即用电压表测定值电阻两端的电压，用电流表测通过该电阻的电流，根据计算电阻，故该实验的原理为。

（2）①滑动变阻器应一上一下地串联在电路中，而图中滑动变阻器接了两个上接线柱；②电压表并联在定值电阻的两端，且电流应从电压表的正接线柱流入，负接线柱流出，而图中电压表的正负接线柱接反了。

（3）闭合开关后，电流表的示数为0，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的之外的电路是完好的，则与电压表并联的断路了，故A符合题意。

（4）①题图乙中电流表选用0~0.6 A的量程，分度值为0.02 A，电流表的示数为0.2 A；对应的电阻值为；②本实验进行了多次测量的目的是减小误差；电阻为。

（5）本实验中，滑动变阻器除保护电路外，另一个主要作用是改变被测电阻中的电流和其两端的电压，以取得多组测量数据。

15.答案：（1）12 V

（2）60 Ω

（3）6 V

解析：（1）当都闭合时，电阻与灯泡L并联，电阻被短路，因并联电路中各支路两端的电压相等，且电灯正常发光，所以，电源电压；

（2）当都闭合时，电流表测干路电流，通过电灯的电流，因并联电路中干路电流等于各支路电流之和，所以，通过电阻的电流，则电阻的阻值；

（3）当都断开时，电阻与灯泡串联，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流，电灯两端的电压。

16.答案：（1）60

（2）当电流表示数为0.2 A时，①
当电流表示数为0.3 A时，②
联立①②可得，，电源电压

（3）当电路中的电流时，根据欧姆定律可得，此时电路中的总电阻
气敏电阻的阻值
由图乙可知，时，血液酒精含量等于80 mg/100 mL，故此驾驶员属于醉驾.
