    高中物理人教版 (2019)选择性必修 第一册1 光的折射授课课件ppt

    展开

    这是一份高中物理人教版 (2019)选择性必修 第一册1 光的折射授课课件ppt,共60页。PPT课件主要包含了光的折射,折射定律,进入第2种介质,入射光线,折射光线,同一平面内,成正比,折射率,光学性质,大于1等内容,欢迎下载使用。

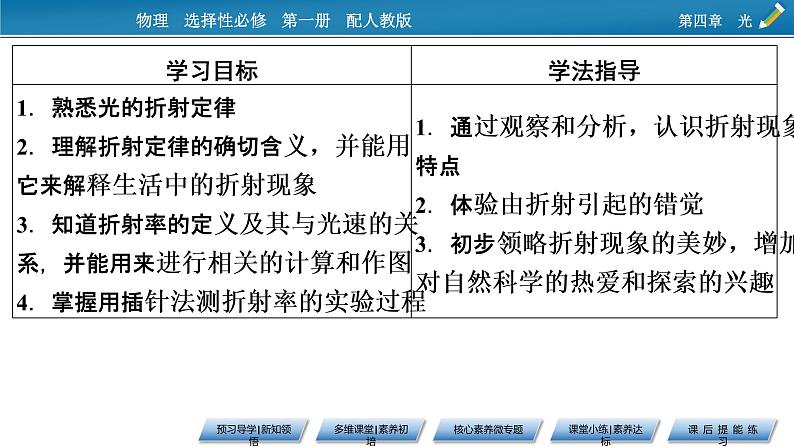

    ①物理观念:掌握光的折射定律.知道光的全反射现象及其产生的条件.初步了解光纤的工作原理、光纤技术在生产生活中的应用.观察光的干涉、衍射和偏振现象,了解这些现象产生的条件,知道其在生产生活中的应用.知道光是横波.
    ②科学思维:会测量材料的折射率.能举例说明激光技术在生产生活中的应用.③科学探究:通过实验,理解光的折射定律.通过实验,了解激光的特性.会用双缝干涉实验测量光的波长.
    ④科学态度与责任:演示光沿水柱(或弯曲的玻璃柱)的传播.通过查资料,了解光缆的结构,分析光的全反射在光纤中是如何进行的.演示双缝干涉和单缝衍射现象,观察双缝干涉和单缝衍射图样,并以此说明光具有波的性质.利用生活中的器材设计实验,观察光的薄膜干涉现象,讨论薄膜干涉的原因.通过调查研究,收集光的偏振现象应用的实例.观看3D电影,查阅资料,了解3D电影的原理.
    本章通过光的干涉、衍射等现象来论证光具有波动性,增强学生的证据意识,提升科学论证能力.本章重点 ①知道光的折射、全反射、折射率等概念;②会根据光的折射定律、全反射等知识进行几何光学计算;③知道光的干涉、衍射和偏振现象发生的条件.本章难点 ①结合数学中的几何知识分析几何光学问题;②会测量光的折射率;③会用双缝干涉实验测量光的波长.
    预习导学 | 新知领悟
    光的折射和折射定律.
    1.在光的反射和折射中如果逆着反射光线或折射光线的方向射入,出射光线会沿什么方向?【答案】出射光线会沿原入射光线的方向射出,因为在光的反射和折射中光路是可逆的.2.入射角和折射角哪一个较大?【答案】没有前提条件,无法确定.
    (多选)关于光的反射与折射,下列说法正确的是(  )A.光发生反射时,光的传播方向不一定改变B.光发生反射时,光的传播方向可能偏转90°C.光发生反射时,光的传播方向一定改变D.光发生折射时,一定伴随着反射现象【答案】BCD 【解析】发生反射时,光的传播方向一定发生改变,且可以改变90°,故A错误,B、C正确;发生折射时,一定伴随着反射现象,但有反射现象,不一定有折射现象,故D正确.
    1.物理意义反映介质的_________的物理量.2.定义光从________射入某种介质发生折射时,入射角的正弦与折射角的正弦之比,叫作这种介质的绝对折射率,简称折射率,即________=n.
    3.折射率与光速的关系某种介质的折射率,等于光在________中的传播速度c与光在这种介质中的传播速度v之比,即n=________.4.特点任何介质的折射率都________.
    【答案】不可以.折射率n由介质的性质和光的颜色决定,与入射角θ1和折射角θ2无关.2.光在折射率大的介质中传播速度越大还是越小?
    一束光由空气射入某介质时,入射光线与反射光线间的夹角为90°,折射光线与反射光线间的夹角为105°,则该介质的折射率n=________,光在该介质中的传播速度v=________c.(c为真空中的光速)
    多维课堂 | 素养初培
    如图所示,落山的太阳看上去正好在地平线上,但实际上太阳已处于地平线以下,观察者的视觉误差大小取决于当地大气的状况.
    问题(1) 光在任何情况下均沿直线传播吗?(2) 造成这种现象的原因是什么?【答案】(1)不是. (2)光的折射.
    1.光的方向光从一种介质斜射进入另一种介质时,传播方向一般要发生变化.当光垂直界面入射时,传播方向不发生变化.2.光的传播速度光从一种介质进入另一种介质时,传播速度一定发生变化,当光垂直界面入射时,光的传播方向虽然不变,但也属于折射,因为光传播的速度发生了变化.
    3.入射角与折射角的大小关系光从一种介质进入另一种介质时,折射角与入射角的大小关系不要一概而论,要视两种介质的折射率大小而定.当光从真空斜射入介质时,入射角大于折射角,当光从介质斜射入真空时,入射角小于折射角.
    特别提醒:(1)应用折射定律和反射定律解题的关键是确定入射角和折射角.画出正确的光路图是解题的必要前提.(2)入射角、折射角、反射角均以法线为标准来确定,注意法线与界面的区别.素养点评:本探究通过对光的折射的理解,培养“科学思维”素养.
    对光的折射的理解精练1 (多选)如图所示,虚线表示两种介质的界面及其法线,实线表示一条光线射向界面后发生反射和折射的光线,以下说法正确的是(  )A.bO可能是入射光线B.aO可能是入射光线C.cO可能是入射光线D.Ob可能是反射光线
    【答案】BD 【解析】由于反射角等于入射角,入射光线、反射光线关于法线对称,所以aO、Ob应是入射光线或反射光线,PQ是法线.又因为反射光线、折射光线都不与入射光线位于法线同侧,所以aO是入射光线,Ob是反射光线,Oc是折射光线,故B、D正确.
    1.在反射、折射现象中,光路都是可逆的.2.光从一种介质进入另一种介质时,传播方向一般要发生变化,但并非一定要变化;当光垂直分界面入射时,光的传播方向就不会变化.
    不同介质折射率不同,而它们的密度也往往不同.问题(1) 介质的折射率与其密度有什么关系?(2) 是不是介质的密度越大,其折射率就越大?【答案】(1) 介质的折射率与介质的密度没有必然的联系.(2) 密度大,折射率未必大,如水和酒精,水的密度较大,但水的折射率较小.
    1.关于正弦值当光由真空射入某种介质时,入射角、折射角以及它们的正弦值是可以改变的,但正弦值的比值是一个常数.2.关于常数n入射角的正弦值跟折射角的正弦值之比是一个常数,但不同介质具有不同的常数,说明该常数反映了介质的光学特性.
    素养点评:本探究通过对“折射率”的理解,培养“科学思维”素养.
    对折射率的理解精练2 (多选)有一束单色光从介质A射入介质B,再由介质B射入介质C,如图所示.根据图中所给的情况判断,下列说法正确的是(  )A.介质B的折射率最大B.介质C的折射率最大C.光在介质B中的速度最大D.光在介质C中的速度最大
    【答案】BC 【解析】光线由介质A进入介质B时,根据光路图可知,A的折射率大于B的折射率;光由介质B进入介质C时,根据光路图可知,B的折射率小于C的折射率.所以介质B的折射率最小,光在其中传播的速度最大.光在介质中的折射角越小,光在此介质中的传播速度越小.故B、C正确.
    【答案】CD 【解析】介质的折射率是一个表明介质的光学特性的物理量,由介质本身决定,与入射角、折射角无关.由于真空中光速是个定值,故n与v成反比,C正确,这也说明折射率与光在该介质中的光速是有联系的.由v=λf,当f一定时,v正比于λ.n与v成反比,故折射率与波长λ也成反比,故D正确.
    1.折射率的定义式中θ1为真空(空气)中的光线与法线的夹角,不一定是入射角;θ2为介质中的光线与法线的夹角,也不一定是折射角.2.介质的折射率与介质的密度没有必然的联系.密度大,折射率未必大,如水和酒精,水的密度较大,但水的折射率较小.
    实验:测量玻璃的折射率
    三、实验器材玻璃砖、白纸、木板、大头针四枚、图钉四枚、量角器、三角板(或直尺)、铅笔.四、实验步骤1.如图所示,把白纸用图钉钉在木板上.在白纸上画一条直线aa′作为玻璃砖的上界面,画一条线段AO作为入射光线,并过O点画出界面aa′的法线NN′.
    2.把长方形的玻璃砖放在白纸上,使它的一个长边跟aa′严格对齐,并画出玻璃砖的另一个长边bb′.3.在AO线段上竖直地插上两枚大头针P1、P2.4.眼睛在另一侧透过玻璃砖看两个大头针,使P2把P1挡住,在眼睛这侧沿视线方向插上大头针P3,使它把P1、P2挡住.
    5.用同样的方法在玻璃砖的bb′一侧再插上大头针P4,使P4能同时挡住P3本身和P1、P2的虚像.记下P3、P4的位置,移去玻璃砖和大头针.过P3、P4引直线O′B与bb′交于O′点,连接O、O′两点,OO′就是入射光AO在玻璃砖内的折射光线的方向.入射角i=∠AON,折射角r=∠O′ON′.6.用量角器量出入射角i和折射角r.从三角函数表中查出入射角和折射角的正弦值,记录在自己设计的表格里.
    五、注意事项1.玻璃砖的上折射面必须与直线aa′严格对齐,才能准确地确定法线,准确地画出入射角和折射角.2.实验时,尽可能将大头针竖直地插在纸上,且P1和P2之间、P2和O之间、P3和P4之间、P3和O′之间距离要稍大一些.重合的时候要看玻璃砖里面的像,而不是看玻璃砖上面的大头针的头部.3.入射角i应适当大一些,以减小测量角度的误差,但入射角不宜过大,在操作时,手不能触摸玻璃砖光洁的光学面,更不能用玻璃砖的界面代替直尺画界线.4.在实验的过程中玻璃砖与白纸的位置都不能改变.
    (1)在找到入射光线和折射光线以后,以入射点O为圆心,以任意长为半径画圆,分别与AO交于C点,与OO′(或OO′的延长线)交于D点,过C、D两点分别向NN′作垂线,交NN′于C′、D′,用直尺量出CC′和DD′的长,如图所示.
    实验原理和操作精练4 小花在做“测定玻璃的折射率”的实验中,先在白纸上放好玻璃砖,在玻璃砖的一侧插上两枚大头针P1和P2,然后在另一侧透过玻璃砖观察,插上大头针P3、P4,如图所示,aa′和bb′分别是玻璃砖与空气的两个界面,用“+”表示大头针的位置.图中AO表示经过大头针P1和P2的光线,该光线与界面aa′交于O点,NN′表示法线.
    (1)请将光路图画完整,并在图中标出光线进入玻璃砖发生折射现象的入射角θ1和折射角θ2.(2)该玻璃砖的折射率可表示为n=________.(用θ1和θ2表示)(3)确定P3位置的方法是____________.
    (4)对实验中的现象,下面说法正确的是________.A.大头针应垂直于纸面插上B.此实验可以不用量角器C.如果玻璃砖aa′和bb′不平行,则无法用此方法测量折射率D.如果入射角太大,则折射光线会在玻璃砖内表面发生全反射,而使实验无法进行
    【解析】(1)由于P3挡住P1、P2的像,P4挡住P3和P1、P2的像,故通过P1、P2的光线折射后通过P3、P4,作出光路图如图所示.
    (3)在另一侧透过玻璃砖观察,插上大头针P3,使P3挡住P1、P2的像.
    变式4 小张同学利用“插针法”测定玻璃的折射率.(1)小张将玻璃砖从盒子拿出放到白纸上,图示操作较为规范且合理的是________.(2)小张发现玻璃砖上下表面不一样,一面是光滑的,一面是磨砂的,小张要将玻璃砖选择__________(填“磨砂的面”或“光滑的面”)与白纸接触的放置方法进行实验较为合理.
    (3)小张正确操作插好了4枚大头针,如图所示,请帮助小张画出正确的光路图.然后进行测量和计算,得出该玻璃砖的折射率n=________(保留3位有效数字).
    【答案】(1)B (2)磨砂的面 (3)图见解析 1.53
    【解析】(1)玻璃砖的光学面不能用手直接接触,接触面的污渍会影响接触面的平整,进而影响折射率的测定,故B正确.(2)为了不影响观察实验,应使得磨砂面接触纸面.(3)光路图如图所示.
    数据处理与误差分析精练5 某同学用半圆形玻璃砖测定玻璃的折射率(如图所示).实验的主要过程如下:
    A.把白纸用图钉钉在木板上,在白纸上作出直角坐标系xOy,在白纸上画一条线段AO表示入射光线.B.把半圆形玻璃砖M放在白纸上,使其底边aa′与x轴重合.
    C.用一束平行于纸面的激光从y>0区域沿y轴负方向射向玻璃砖,并沿x轴方向调整玻璃砖的位置,使这束激光从玻璃砖底面射出后,仍沿y轴负方向传播.D.在AO线段上竖直地插上两枚大头针P1、P2.E.在坐标系y0方向侧移了一些,这将导致所测的玻璃折射率与其真实值相比________(填“偏大”“不变”或“偏小”).(2)若实验中该同学在y
