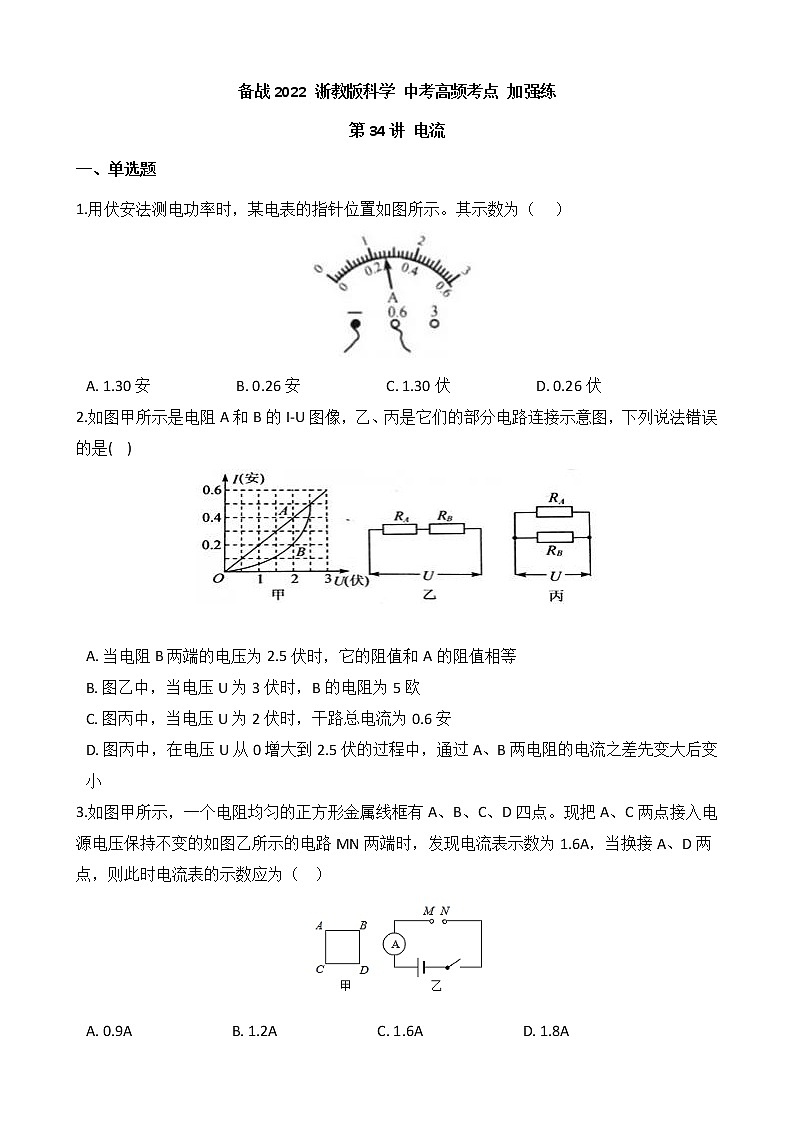

备战2022 浙教版科学 中考高频考点 加强练 第34讲 电流

这是一份备战2022 浙教版科学 中考高频考点 加强练 第34讲 电流，共16页。试卷主要包含了单选题，填空题，解答题，实验探究题等内容，欢迎下载使用。
备战2022 浙教版科学 中考高频考点 加强练
第34讲 电流
一、单选题
1.用伏安法测电功率时，某电表的指针位置如图所示。其示数为（    ）

A. 1.30安                       B. 0.26安                       C. 1.30伏                       D. 0.26伏
2.如图甲所示是电阻A和B的I-U图像，乙、丙是它们的部分电路连接示意图，下列说法错误的是(    )


A. 当电阻B两端的电压为2.5伏时，它的阻值和A的阻值相等
B. 图乙中，当电压U为3伏时，B的电阻为5欧
C. 图丙中，当电压U为2伏时，干路总电流为0.6安
D. 图丙中，在电压U从0增大到2.5伏的过程中，通过A、B两电阻的电流之差先变大后变小
3.如图甲所示，一个电阻均匀的正方形金属线框有A、B、C、D四点。现把A、C两点接入电源电压保持不变的如图乙所示的电路MN两端时，发现电流表示数为1.6A，当换接A、D两点，则此时电流表的示数应为（   ）

A. 0.9A                           B. 1.2A                           C. 1.6A                           D. 1.8A

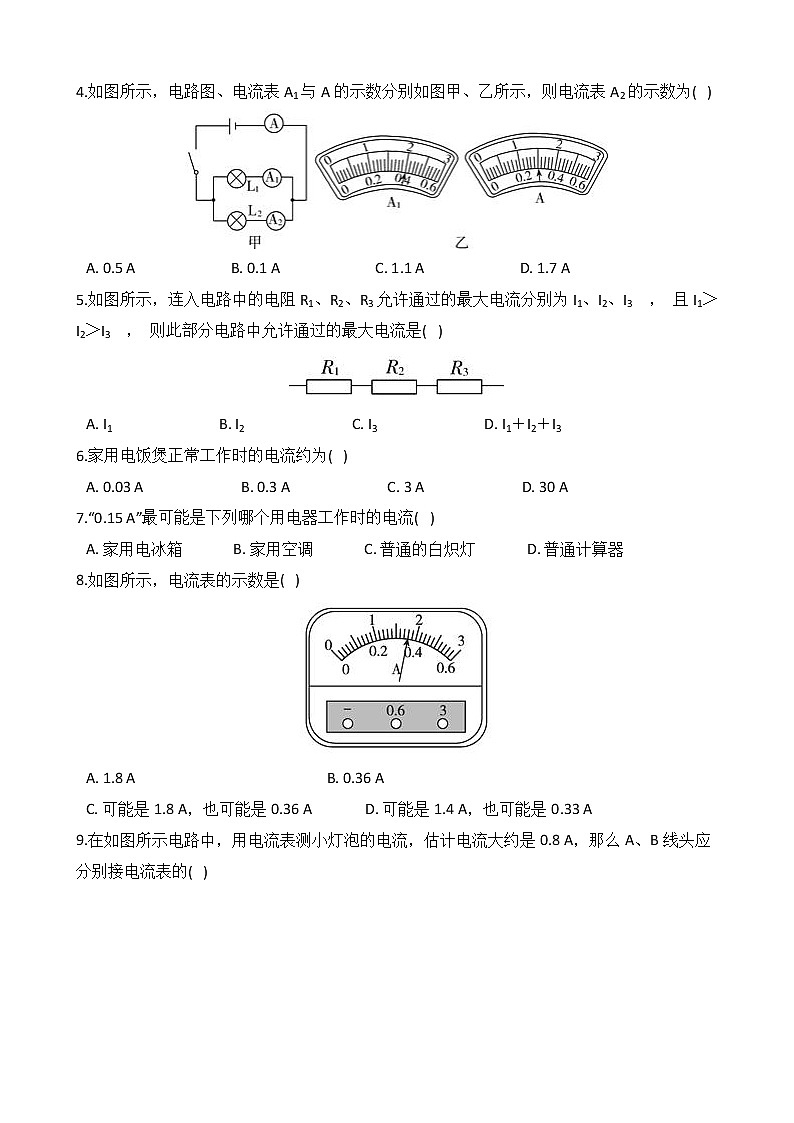

4.如图所示，电路图、电流表A1与A的示数分别如图甲、乙所示，则电流表A2的示数为(   )

A. 0.5 A                          B. 0.1 A                          C. 1.1 A                          D. 1.7 A
5.如图所示，连入电路中的电阻R1、R2、R3允许通过的最大电流分别为I1、I2、I3 ， 且I1＞I2＞I3 ， 则此部分电路中允许通过的最大电流是(   )

A. I1                             B. I2                             C. I3                             D. I1＋I2＋I3
6.家用电饭煲正常工作时的电流约为(   )
A. 0.03 A                          B. 0.3 A                          C. 3 A                          D. 30 A
7.“0.15 A”最可能是下列哪个用电器工作时的电流(   )
A. 家用电冰箱              B. 家用空调              C. 普通的白炽灯              D. 普通计算器
8.如图所示，电流表的示数是(   )

A. 1.8 A                                                    B. 0.36 A
C. 可能是1.8 A，也可能是0.36 A              D. 可能是1.4 A，也可能是0.33 A

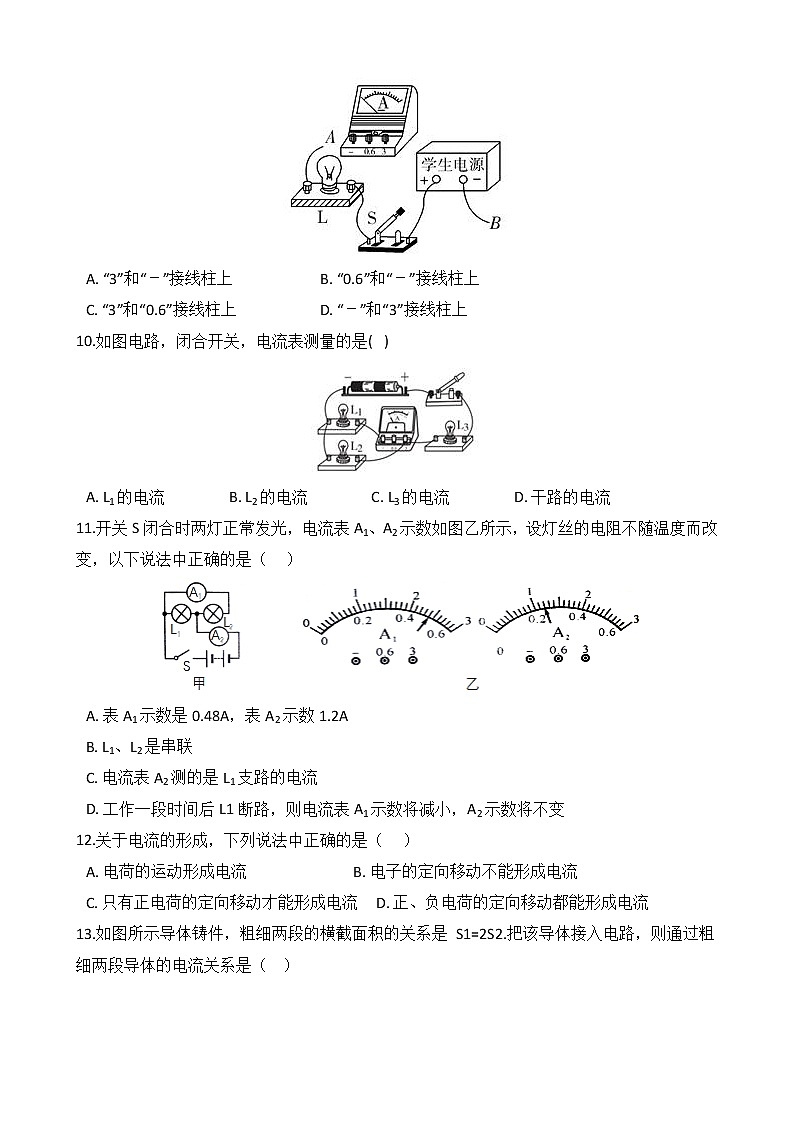

9.在如图所示电路中，用电流表测小灯泡的电流，估计电流大约是0.8 A，那么A、B线头应分别接电流表的(   )

A. “3”和“－”接线柱上                        B. “0.6”和“－”接线柱上
C. “3”和“0.6”接线柱上                      D. “－”和“3”接线柱上
10.如图电路，闭合开关，电流表测量的是(   )

A. L1的电流                 B. L2的电流                 C. L3的电流                 D. 干路的电流
11.开关S闭合时两灯正常发光，电流表A1、A2示数如图乙所示，设灯丝的电阻不随温度而改变，以下说法中正确的是（    ）

A. 表A1示数是0.48A，表A2示数1.2A
B. L1、L2是串联
C. 电流表A2测的是L1支路的电流
D. 工作一段时间后L1断路，则电流表A1示数将减小，A2示数将不变
12.关于电流的形成，下列说法中正确的是（    ）
A. 电荷的运动形成电流                             B. 电子的定向移动不能形成电流
C. 只有正电荷的定向移动才能形成电流     D. 正、负电荷的定向移动都能形成电流
13.如图所示导体铸件，粗细两段的横截面积的关系是 S1=2S2.把该导体接入电路，则通过粗细两段导体的电流关系是（   ）

A. I1=I2                        B. 2I1=I2                        C. 4I1=I2                        D. I1=2I2
14.如图所示的家用电器中，其正常工作时电流约为4A的是（    ）
A. 电饭锅                           B. 笔记本电脑
C. 电风扇                           D. 电视机
15.如图所示，在“电流表测电流"的实验中，闭合开关S后，通过灯L1的电流为I1、通过灯L2的电流为I2 ， 干路中的电流为I，若灯L1发生断路，则下列说法正确的是(    )

A. 电流I2变大             B. 电流I2不变             C. 总电流I不变             D. 总电流I变大
二、填空题
16.如图所示，将铁片和铜片插入稀硫酸中，电流表指针发生偏转，此时指针位置如图乙所示，则电流大小为________安。装置中的虚线框部分相当于电路中的电源、铜片是电源的________极。在其它都不变时，将铁换成更活泼的金属X，产生了更大的电流、则金属X可能是________（选填“锌”、“银”或“铜")

17.如图所示是一种LED手电筒，它由5个LED并联组成，用两节干电池作电源，正常每只LED通过的电流为15 mA，则它正常工作时的总电流为________A。

18.某同学在做“用电流表测电流”的实验中，所用电路如图甲所示。按电路图正确连接电路并闭合开关S后，电流表A1、A2的示数如图乙，则A1读数是________A；A2的读数是________A；那么R1的电流是________A，R2的电流是________A。

19.实验室常用的电流表有三个接线柱。当“－”和“0.6”接线柱接入电路时，指针的位置如图甲所示。此时电流表的量程是________A，分度值是________A，图中示数为________A；当“－”和“3”接线柱接入电路时，指针的位置如图乙。此时电流表的量程是________A，分度值是________A，图中示数为________A。

20.请完成下列的单位换算。
（1）0.5 A＝________mA
（2）0.08 mA＝________μA
（3）70 mA＝________A
（4）2×104 μA＝________A
三、解答题
21.现代家庭电器化程度越来越高，用电安全是一个十分突出的问题。下表提供了一组人体电阻数据。
测量项目
完全干燥时
出汗或潮湿时
手与手之间电阻
200千欧
5千欧
手与脚之间电阻
300千欧
8.8千欧
手与塑料鞋底之间电阻
8000千欧
10千欧

如图所示，用电器R为44欧姆，接在电压为220伏的电源上，电路中还有额定电流为10安的熔断丝（俗称保险丝，电阻忽略不计）。则：
（1）只有用电器R接入电路时，通过熔断丝的电流为多少？
（2）一个潮湿的人赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是多大？并分析为什么熔断丝不会断。
22.某同学接成如图(a)所示的电路。当开关闭合后，两灯都正常发光，两只电流表的指针所指位置均如图(b)所示：

求：
（1）通过灯L1的电流为多大？
（2）通过灯L2的电流为多大？
（3）若在工作过程中一条支路突然烧断，试说明电流表A1的示数将发生什么变化?
23.如图（a）所示的电路中，闭合开关S，当滑动变阻器的滑片P移至某处时，电路中电流表A、A1的指针偏转一样，如图（b）所示。则：

（1）通过R1的电流是多少？
（2）通过R2的电流是多少？
四、实验探究题
24.为了探究并联电路的电流特点，小明同学设计了如图所示的电路进行实验。 ,

（1）在连接电路时，开关应处于状态________。
（2）小明同学发现在B处和C处的电流表指针恰好指向同一刻度，则通过L1的电流I1与通过L2的电流I2之比为________
（3）为了保证实验准确，小明同学又找来不同规格的电灯泡来重复实验，还可以采用的方法是________
25.为探究并联电路的电流特点，小华根据如图甲所示的电路图，连接了如图乙所示的实物图，请回答下列问题：

（1）请在图乙的a、b导线中撤掉一根多余的导线，使电路符合实验要求，应该撤掉的是导线________(填“a”或“b”)。
（2）实验中，小华选择的两个小灯泡的规格应该是________(填“相同”或“不相同”)的。
（3）将测得的电流记录在表格中。有一次测量结果未记入表格中，示数如图丙所示，其电流值为________。
（4）在实验中，多次测量的目的是。

A处电流Ia/安
B处电流Ib/安
C处电流Ic/安
第一次测量
0.44
0.22
0．22
第二次测量
0.6
0.2
0．4
第三次测量
0.8
0.46

（5）通过实验，我们可以得出结论：并联电路中干路电流等于________。

答案解析部分
一、单选题
1.答案: B
考点:电流的测量及电流表的使用
分析:根据图片确定电流表的量程和分度值，从而读出电流表的示数。
解答:根据图片可知，电流表选择量程0~0.6A，分度值为0.02A，则示数为：0.2A+0.02A×6=0.26A，故B正确，而A、C、D错误。
故选B。
2.答案: B
考点:串、并联电路的电流特点，串、并联电路的电压特点，电阻和电阻的串联、并联
分析:（1）根据图甲确定电压和电流，根据公式R=UI比较二者电阻大小；
（2）根据乙图可知，两个电阻串联，根据U总=UA+UB从图甲中找到对应的电流和电压，然后计算B的电阻；
（3）图丙中，两个电阻并联，根据图甲确定通过它们的电流，然后根据I总=IA+IB计算出干路电流；
（4）根据图甲确定通过二者电流之差的大小变化。
解答:A.根据甲图可知，当A和B的电压都为2.5V时，通过二者的电流都是0.5A，根据R=UI可知，它们的阻值相等，故A正确不合题意；
B.根据乙图可知，两个电阻串联，那么它们的电压之和等于3V。根据甲图可知，当电流为0.2A时，A的电压为1V，B的电压为2V，二者电压之和恰好等于3V。那么此时B的电阻为：RB=UBIB=2V0.2A=10Ω ， 故B错误符合题意；
C.图丙中，两个电阻并联，当电压都为2V时，根据甲图可知，通过A的电流为0.4A，通过B的电流为0.2A，则干路电流为：I总=IA+IB=0.4A+0.2A=0.6A，故C正确不合题意；
D.根据甲图可知，当电压从0增大到2.5V的过程中，通过A和B的电流之差先变大后变小，故D正确不合题意。
故选B。
3.答案: B
考点:串、并联电路的电流特点，欧姆定律及其应用
分析:根据并联电路的电流特点和欧姆定律分析计算即可。
解答:把A、C两点接入电路后，则AC与ABDC并联。
设AC的电阻为R，那么ABDC的电阻为3R；
电流表测干路电流1.6A，根据I总=I1+I2得到：UR+U3R=1.6A   ①；
当接A、D两点时，相当于2R与2R并联，根据I总=I1+I2得到：U2R+U2R=I总'   ②；
①②联立解得：I总'=1.2A。
故选B。
4.答案: C
考点:电流的测量及电流表的使用，串、并联电路的电流特点
分析:首先根据甲图比较A1和A的示数大小，然后根据乙图读出两个电流表的示数，最后根据并联电路的电流特点计算即可。
解答:根据甲图可知，灯泡L1和L2并联，电流表A测干路电流，A1测L1的电流，A2测L2的电流。
根据I总=I1+I2可知，电流表A大于A1的示数。
根据乙图可知，当电流表A1的量程为0~0.6A时，分度值为0.02A，示数为0.4A；
当量程为0~3A时，分度值为0.1A，示数为2A；
         当电流表A的量程为0~0.6A时，分度值为0.02A，示数为0.3A；
当量程为0~3A时，分度值为0.1A，示数为1.5A；
那么电流表A1的示数为0.4A，A的示数为1.5A。
那么电流表A2的示数：I2=I总-I1=1.5A-0.4A=1.1A。
故选C。
5.答案: C
考点:串、并联电路的电流特点
分析:根据串联电路的电流特点分析判断。
解答:在串联电路中，各处电流都相等；因此，只有电路中的电流不超过三者中的最小电流时，才能保证三个电阻都能工作。根据I1＞I2＞I3可知，电路中允许通过的最大电流为I3 ， 故C正确，而A、B、D错误。
故选C。
6.答案: C
考点:电流和电流的单位换算
分析:根据对家用电器的工作电流的认识判断。
解答:家用电饭煲正常工作的电流大约在3A左右，故C正确，而A、B、D错误。
故选C。
7.答案: C
考点:电流和电流的单位换算
分析:根据对家用电器工作电流的认识分析判断。
解答:A.家用电冰箱的工作电流大约在1A左右，故A不合题意；
B.家用空调的电流大约在5~7A左右，故B不合题意；
C.普通的白炽灯的电流大约在0.15A左右，故C符合题意；
D.普通计算器的工作电流大约在100μA左右，故D不合题意。
故选C。
8.答案: C
考点:电流的测量及电流表的使用
分析:根据电流表的量程确定对应的分度值，然后根据不同的分度值读出电流表的示数即可。
解答:当电流表的量程为0~0.6A时，分度值为0.02A，那么读数为0.36A；
当电流表的量程为0~3A时，分度值为0.1A，那么读数为1.8A。
故C正确，而A、B、D错误。
故选C。
9.答案: A
考点:电流的测量及电流表的使用
分析:根据电流表的使用规范分析判断。
解答:①测量的电流值要小于量程，因为0.6A
