人教版九年级全册第十七章 欧姆定律综合与测试同步训练题

这是一份人教版九年级全册第十七章 欧姆定律综合与测试同步训练题，共19页。试卷主要包含了单选题，填空题，计算题等内容，欢迎下载使用。

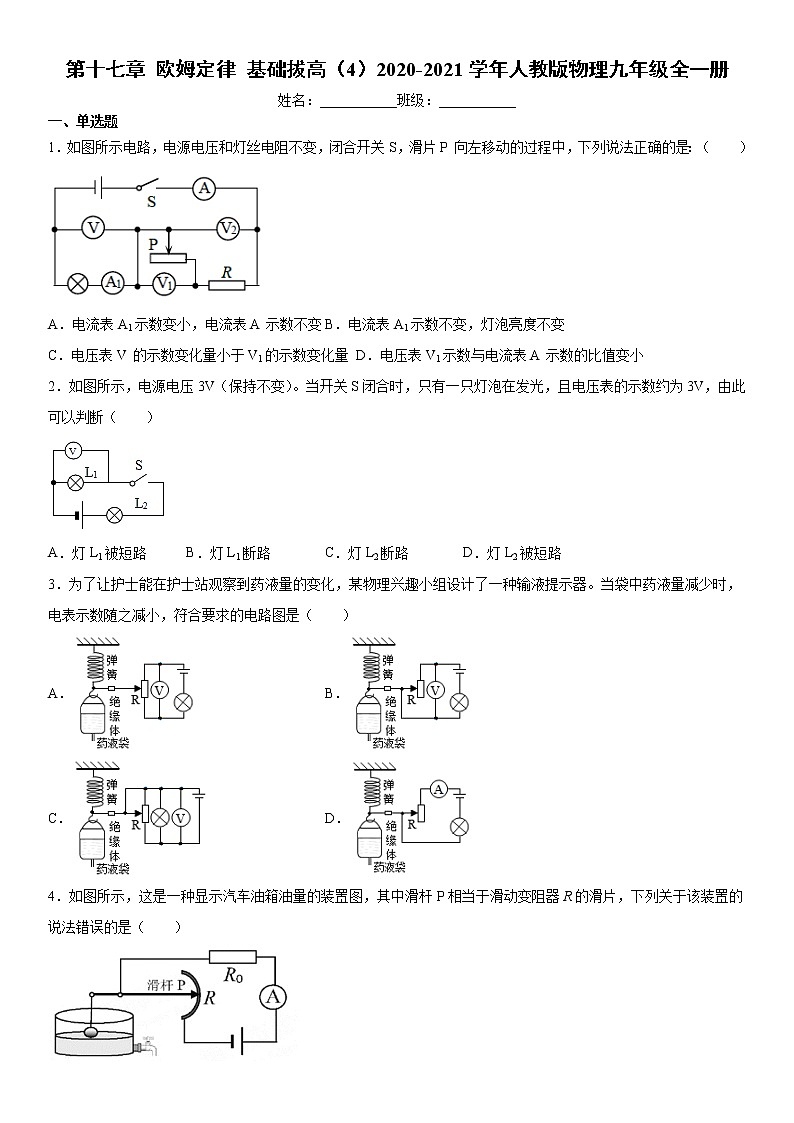

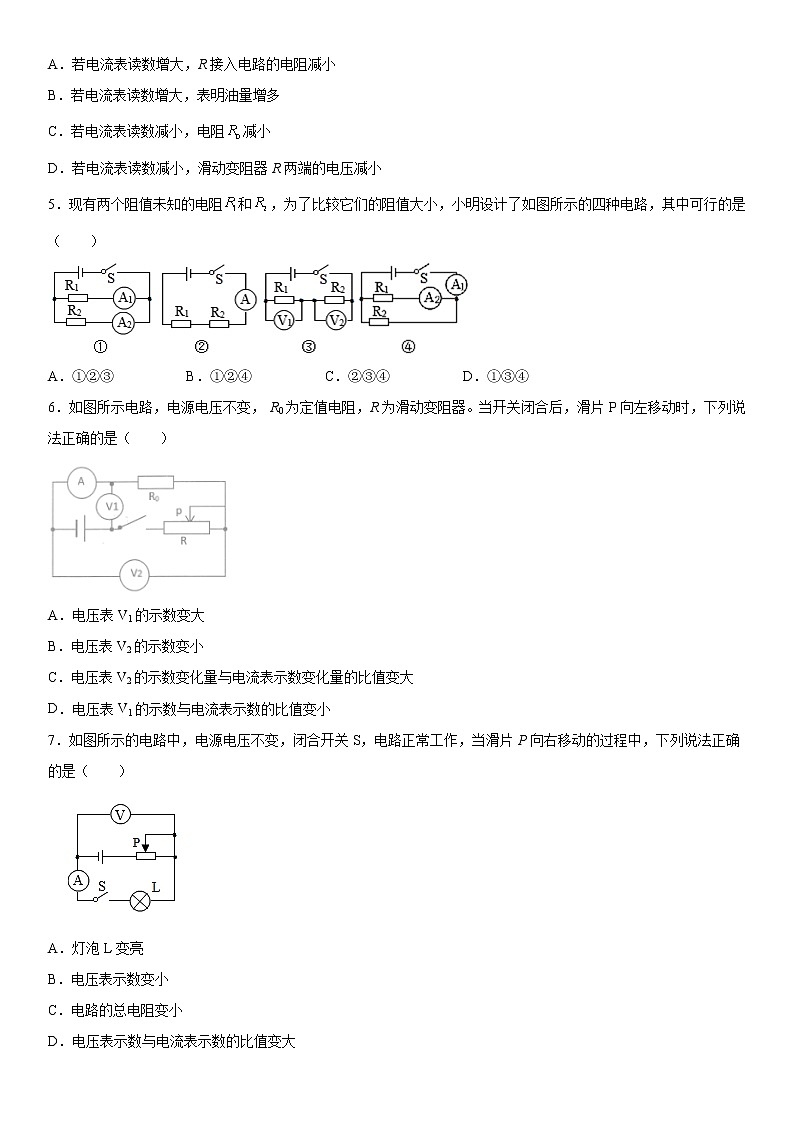

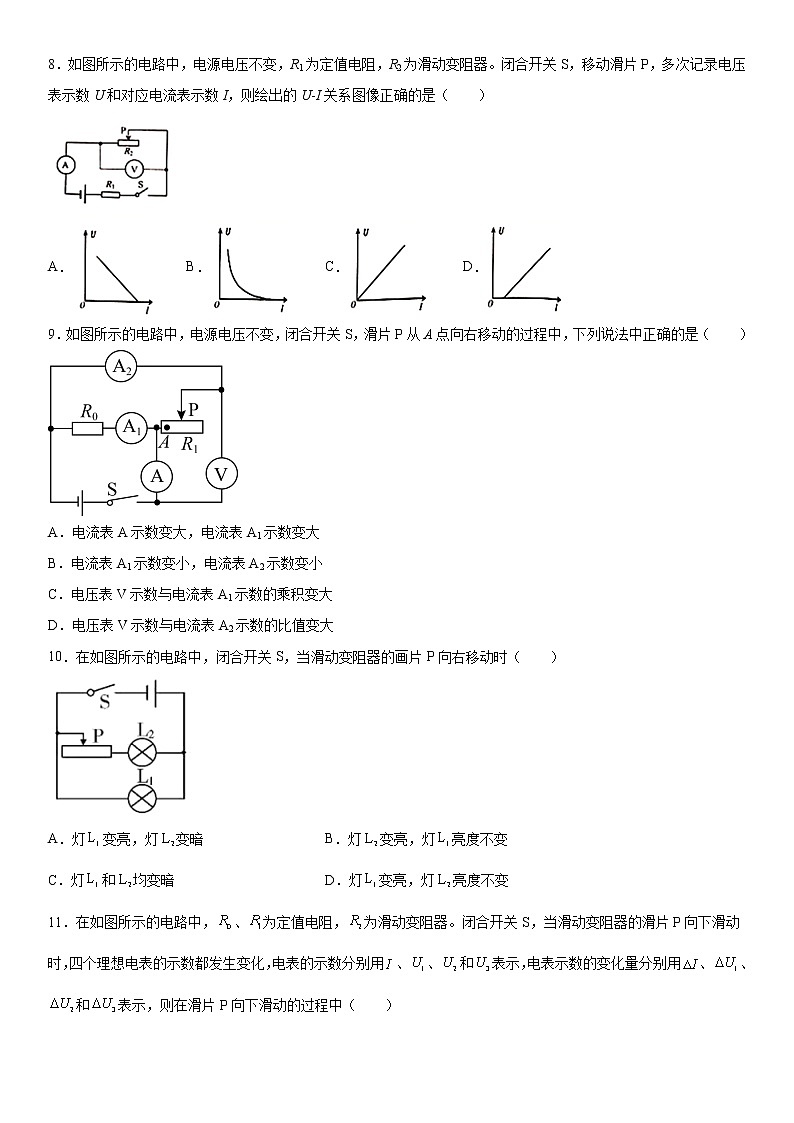

第十七章 欧姆定律 基础拔高（4）2020-2021学年人教版物理九年级全一册姓名：___________班级：___________一、单选题1．如图所示电路，电源电压和灯丝电阻不变，闭合开关S，滑片P 向左移动的过程中，下列说法正确的是：（　　）A．电流表A1示数变小，电流表A 示数不变 B．电流表A1示数不变，灯泡亮度不变C．电压表V 的示数变化量小于V1的示数变化量 D．电压表V1示数与电流表A 示数的比值变小2．如图所示，电源电压3V（保持不变）。当开关S闭合时，只有一只灯泡在发光，且电压表的示数约为3V，由此可以判断（　　）A．灯L1被短路 B．灯L1断路 C．灯L2断路 D．灯L2被短路3．为了让护士能在护士站观察到药液量的变化，某物理兴趣小组设计了一种输液提示器。当袋中药液量减少时，电表示数随之减小，符合要求的电路图是（　　）A． B． C． D．4．如图所示，这是一种显示汽车油箱油量的装置图，其中滑杆P相当于滑动变阻器R的滑片，下列关于该装置的说法错误的是（　　）A．若电流表读数增大，R接入电路的电阻减小B．若电流表读数增大，表明油量增多C．若电流表读数减小，电阻减小D．若电流表读数减小，滑动变阻器R两端的电压减小5．现有两个阻值未知的电阻和，为了比较它们的阻值大小，小明设计了如图所示的四种电路，其中可行的是（　　）A．①②③ B．①②④ C．②③④ D．①③④6．如图所示电路，电源电压不变， R0为定值电阻，R为滑动变阻器。当开关闭合后，滑片P向左移动时，下列说法正确的是（　　）A．电压表V1的示数变大B．电压表V2的示数变小C．电压表V2的示数变化量与电流表示数变化量的比值变大D．电压表V1的示数与电流表示数的比值变小7．如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，当滑片P向右移动的过程中，下列说法正确的是（　　）A．灯泡L变亮B．电压表示数变小C．电路的总电阻变小D．电压表示数与电流表示数的比值变大8．如图所示的电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。闭合开关S，移动滑片P，多次记录电压表示数U和对应电流表示数I，则绘出的U-I关系图像正确的是（　　）A． B． C． D．9．如图所示的电路中，电源电压不变，闭合开关S，滑片P从A点向右移动的过程中，下列说法中正确的是（　　）A．电流表A示数变大，电流表A1示数变大B．电流表A1示数变小，电流表A2示数变小C．电压表V示数与电流表A1示数的乘积变大D．电压表V示数与电流表A2示数的比值变大10．在如图所示的电路中，闭合开关S，当滑动变阻器的画片P向右移动时（　　）A．灯变亮，灯变暗 B．灯变亮，灯亮度不变C．灯和均变暗 D．灯变亮，灯亮度不变11．在如图所示的电路中，、为定值电阻，为滑动变阻器。闭合开关S，当滑动变阻器的滑片P向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用、、和表示，电表示数的变化量分别用、、和表示，则在滑片P向下滑动的过程中（　　）A．不变，变小 B．C．不变，变大 D．不变，不变12．如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P缓慢向右移动的过程中（　　）
 A．电压表示数变大，电流表示数变小 B．电压表示数变大，电流表示数变大C．电压表示数不变，电流表示数变大 D．电压表示数不变，电流表示数变小 二、填空题13．将阻值分别为5Ω和10Ω的两个电阻串联接在电源上，那么两电阻中的电流之比是___________，两电阻两端的电压之比是___________，电路的总电阻是___________Ω。14．小华设计了如图测量电阻的电路，在MN之间接入待测电阻，可以在电流表表盘上直接读出电阻阻值。在电表表盘上已经标出了部分电阻值，由这些数据可知：该电路电源电压是___________V，该电表测量电阻的最小值是___________Ω。15．如下图为一种测量体重的装置，其中体重示数计是由______（选填“电流”或“电压”）表改装成的，当没有测体重时，绝缘体AB使电路处于______（选填“断开”或“接通”）状态。所测体重越重，R1两端电压就越______（选填“大”或“小”）。16．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示。由图像可知，元件A和元件B中有一个阻值大小固定为______Ω不变，另一个元件其阻值随其两端所加电压的增大而______（增大/减小）。若将它们并联在电压为1V的电源两端，干路电流为______A；若将它们串联接入某电源两端，电路中的电流刚好为0.6A， 则电源总电压为______V。17．如图所示电路中，电源电压为3V，R1、R2、R3均为阻值为10Ω的定值电阻，闭合开关S1和S2，电压表示数为____________V，电流表示数为____________A；再断开开关S2，电流表示数为____________A。 18．电流表和电压表既是测量仪表，也是接入电路中的特殊电阻，其量程及内阻如下表所示。根据表中相关信息可以判断，在图甲、乙所示的测量定值电阻R的电路中，会使测得的R的阻值大于它的真实阻值的是______（选填“甲”、或“乙”）图；当待测电阻的阻值左右，且电压表所选用的量程为、电流表所选用的量程为时，选用______图（选填“甲”、或“乙”）所示的电路进行实验会减小实验测量的误差。 量程内阻电流表电压表 三、计算题19．如图所示，R1＝20Ω。当开关 S1、S2闭合时，电流表 A 的示数为 0.6A；当开关 S1 闭合，S2断开时，电流表 A 的示数为 0.4A。求：(1)电源电压；(2)R2的阻值。20．如图所示电路，电源电压U及其内阻r均保持不变，小量程电流表A的内阻RA=10Ω，闭合开关S，调节电阻箱电阻为15Ω时，电流表A的示数为450mA；调节电阻箱阻值为40Ω时， 电流表A的示数为480mA。求：(1)当电阻箱电阻分别为15Ω和40Ω时，通过电源的电流；(2)电源电压U和内阻r。21．如图所示电路，R1=6Ω，闭合开关S时，电流表A1示数为0.5A，电流表A2示数为0.3A。求：(1)电压表示数；(2)R2的阻值。  22．如图所示，R2=4Ω，电流表A2示数为6A，电流表A1示数为4A。(1)求通过电阻R2的电流；(2)求电源的电压U；(3)求电阻的R1阻值。23．如图，电源电压恒定不变，R1=30Ω，滑动变阻器铭牌“50Ω  1A”，小灯泡正常发光时电压为3V，小灯泡U-I图象如图所示，电压表量程为0～3V。当闭合S，断开S1、S2，移动滑片P使小灯泡恰好正常发光。当S、S1、S2都闭合，当滑动变阻器串入电路阻值为20Ω时，电流表示数为0.5A；求：(1)当小灯泡正常发光时，小灯泡电阻是多少；(2)求电源电压；(3)S闭合，S1、S2都断开，滑动变阻器滑片P使电压表示数为2V，求滑动变阻器串入电路的阻值是多少？
参考答案1．C【详解】AB．由电路图可知，定值电阻R与变阻器、灯泡串联，电压表V2测R和变阻器两端的总电压，电压表V1测变阻器两端的电压，电压表V测灯泡的电压，电流表A和A1均测电路中的电流。滑片P向左移动的过程中，接入电路中的电阻变大，电路中的总电阻变大，由可知，电路中的电流变小，即电流表A、A1的示数均变小，灯泡变暗，故AB错误；C．因串联电路中总电压等于各分电压之和，所以，电压表V示数的变化量和定值电阻R两端的电压的变化量之和等于V1示数的变化量，电压表V的示数变化量小于V1的示数变化量，故C正确；D．由欧姆定律可知电压表V1示数与电流表A示数的比值等于变阻器的连入电路的阻值，滑片P向左移动的过程中，接入电路中的电阻变大，电压表V1示数与电流表A示数的比值变大，故D错误。故选C。2．D【详解】A．灯L1被短路后，电压表被短路无示数，故A不符合题意；B．灯L1断路后，电压表串联在电路中，示数接近电源电压，但两灯均不亮，故B不符合题意；C．灯L2断路后，整个电路断开，电压表无示数，两灯均不亮，故C不符合题意；D．灯L2被短路后不亮，电路中只有一个灯泡接入能正常发光，且电压表直接测量电源电压，故D符合题意。故选D。3．B【详解】当袋中药液量减少时，整个药液袋的重力减小，对弹簧的拉力减小，弹簧的伸长量减小，所以滑片会向上移动；
A．由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片的上移，不会改变变阻器连入电路的电阻，则电路中的电流不变，变阻器两端的电压不变，即电压表的示数也不变，故A不符合题意；
B．由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变小，根据串联电路的分压特点可知，变阻器两端的电压变小，即电压表的示数变小，故B符合题意；
C．由图可知，变阻器与灯泡并联，电压表测量电源电压，由于电源电压不变，所以，当袋中药液量减少时，电压表的示数不变，故C不符合题意；
D．由图可知，变阻器与灯泡串联，电流表测电路中电流，所以，当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变小，电路的总电阻变小，电路中电流变大，即电流表示数变大，故D不符合题意。
故选B。4．D【详解】A．分析电路，R0和R的下半部分串联接入电路，电流表测该电路电流。当R接入电路的电阻减小，电路的总电阻也变小，电源电压不变，由欧姆定律可知，电路电流变大，电流表示数变大，故A正确，不符合题意；B．油量增多，浮子上浮，滑片向下移动，R接入电路的电阻减小，电路的总电阻也变小，电源电压不变，由欧姆定律可知，电路电流变大，电流表示数变大，故B正确，不符合题意；C．R0电阻不变，电流表读数减小，流过它的电流变小，故C正确，不符合题意；D．R0两端电压，电流表读数减小，流过R0的电流变小，R0电阻不变，它两端电压变小。电源电压不变，由串联电路的分压规律可知R两端电压变大，故D错误，符合题意。故选D。5．D【详解】①由图①知，两电阻并联，其两端的电压等于电源电压，两电流表分别测通过两电阻的电流，根据欧姆定律可以比较两电阻的大小，故①符合题意；②由图②知，两电阻串联，电流表测电路的电流，即通过两电阻的电流相等，因不知电阻两端的电压大小，故无法比较两电阻的大小，故②不符合题意；③由图③两电阻串联，通过两电阻的电流相等，两电压表分别测两电阻两端的电压，根据欧姆定律可以比较两电阻的大小，故③符合题意；④由图④知，两电阻并联，电流表测干路电流，电流表测通过的电流，则通过电流为根据欧姆定律可以比较两电阻的大小，故④符合题意。故选D。6．D【详解】两电阻串联，电流表测电流，V1测电源电压，V2测定值电阻电压；A．滑片P向左移动时，电源电压不变，V1不变，故A错误；B．滑片P向左移动时，变阻器电阻减小，根据串联分压原理，变阻器分压减小，定值电阻分压变大，V2的示数变大，故B错误；C．电压表V2的示数变化量与电流表示数变化量的比值为定值电阻阻值，故不变，故C错误；D．电压表V1的示数与电流表示数的比值为电路总电阻，滑片P向左移动时，变阻器电阻减小，总电阻变小，故D正确。故选D。7．B【详解】由电路图可知，灯泡L与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电流;ABC．当滑片P向右移动过程中时，接入电路中的电阻增大，电路中的总电阻增大，电路中电流减小，灯泡两端的电压减小，电压表示数变小，灯泡变暗，故A错误，B正确；C错误；D．电压表示数与电流表示数的比值正好是小灯泡的电阻，随着灯泡两端电压减小，灯泡的电阻减小，电压表示数与电流表示数的比值应变小，故D错误。故选B。8．A【详解】由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流，因串联电路中总电压等于各分电压之和，所以R2两端的电压由表达式可知，电压表的示数U与电流表的示数I是一次函数，且电压表的示数随电流表的示数增大而减小，当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，但不为零。 故选A。9．D【详解】由电路图可知，R0与R1并联，电流表A1测R0支路的电流，电流表A2测R1支路的电流，电流表A测干路电流，电压表测电源两端的电压；因电源电压不变，所以，滑片移动时，电压表V的示数不变，因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R0的电流不变，即电流表A1的示数不变，变阻器电阻减小，变阻器支路电流增大，A2变大，所以干路电流变大，A变大；电压表V示数与电流表A1示数的乘积不变，电压表V示数与电流表A2示数的比值为变阻器电阻，变大，故ABC错误，D正确。故选D。10．B【详解】由电路图可知，滑动变阻器与灯泡L2串联后再与灯泡L1并联，因并联电路中各支路独立工作、互不影响，所以，滑片移动时，灯泡L1通过的电流、两端电压不变，即L1亮度不变；当滑动变阻器的滑片P向右滑动时，滑动变阻器的接入电阻变小，该支路中的总电阻变小，由可知，该支路的电流变小，即通过L2的电流变小，则灯L2变暗，故ACD错误，B正确。故选B。11．D【详解】A．由电路图知，定值电阻R0、R1和滑动变阻器R2串联在电路中，电压表V1测R1两端的电压，V1测变阻器R2两端的电压，V3测R1、R2的总电压，而滑片P向下滑动时，变阻器接入电路的阻值变大，电路的总电阻变大，据欧姆定律知，电路中的电流变小，而R1的阻值不变，由知， 不变，而∆U1=U1-U1＇=I1R1-I1＇R1=∆IR1那么也不变，故A不符合题意；B．据串联电路的电压特点知U3=U1+U2故B不符合题意；CD．据串联电路的特点知，电压表V3示数的变化量即定值电阻R0两端电压的变化量，所以∆U3=∆IR0而R0的阻值不变，那么不变，同理∆U2=∆I(R0+R1)所以不变，故C不符合题意，D符合题意。故选D。12．D【详解】由图可知，电阻R和滑动变阻器并联，电流表测量干路中的电流，电压表测量电源电压，将滑动变阻器的滑片P缓慢向右移动的过程中，电压表的示数不变，变阻器连入电路的电阻变大，由电阻的并联可知电路的总电阻变大，由可知电路的总电流变小，电流表的示数变小。故选D。13．1∶1    1∶2    15    【详解】[1]由于串联电路各处电流都相等，所以，串联后两电阻中的电流之比为1∶1。[2]由欧姆定律知道，U1=IR1=I×5ΩU2=IR2=I×10Ω所以，两电阻两端的电压之比等于电阻之比为1∶2。[3]由于串联电路的总电阻等于各分电阻之和，所以，电路的总电阻为10Ω+5Ω=15Ω14．6    8    【详解】[1]由图可知I1=0.2A，I2=0.4A时R1=28Ω，R2=13Ω由和串联电路的电压特点可得，当测量电阻R1时，电源电压当测量电阻R2时，电源电压综上两个式子，解得R0=2Ω，U=6V该电路的电源电压为6V。[2]由于电流表量程时0.6A，所以当电路中的最大电流Imax=0.6A时，测量的电阻值最小，此时由可知，电路中的最小电阻为根据串联电路等于各电阻之和可知，测量的电阻值因此该电表测量电阻的最小值是8Ω。15．电流    断开    大    【详解】[1]由电路图可知，体重示数计串联在电路中，所以体重示数计是用电流表改装成的。[2]当没有测体重时，滑片位于绝缘部分，使电路断开，体重示数计无示数。[3]所测体重越重，R2接入的电阻越小，通过的电流越大，根据可知，R1两端电压越大。16．10Ω    增大    0.5    8    【详解】[1]由图像可知，元件A的图像是曲线，不是正比例函数，元件B是正比例函数图像，故元件B中的阻值大小固定不变，由阻值为[2]由图像A知，元件A随A两端的电压增大，通过元件的电流增大，电压与电流的比值增大，元件电阻增大，由此可知，A的电阻值都是随着两端电压的增大而增大。[3]将A、B并联在电压为1V的电源两端时，通过元件A的电流为0.4A，通过元件B的电流为则干路电流为[4]将A、B串联时，电路中的电流为0.6A时，则元件A两端的电压为2V，元件B两端的电压为由串联电路电压的特点可得电源总电压为17．3    0.6    0.3    【详解】[1]观察电路图，闭合开关S1和S2，根据电流的流法可知，三个电阻是并联的，电源电压为3V，那么R3两端的电压也是3V，电压表并联在R3两端，则电压表的示数是3V。[2]从图中可以看到，根据电流的流法可知，电流表测的是R2、R3的电流之和，由上述可知，R2、R3的电压都是3V，R2、R3阻值均为10Ω，则流过R2、R3的电流分别是电流表的示数是电流表的示数是0.6A。[3]再断开开关S2，观察电路图，根据电流的流法可知，只有电阻R3接在电路中，电阻R3两端的电压是3V，R3阻值为10Ω，根据欧姆定律可知，流过R3的电流大小是0.3A，电流表测的是R3的电流，则电流表的示数是0.3A。18．乙    乙    【详解】[1]在甲图中，电压是正常的，电流偏大，则测量的电阻偏小；而在乙图中，电压表偏大，电流准确，故电阻偏大，故选乙图。[2]在甲图中，根据电压相等，可以列等式此时通过电压表的电流为设通过的电流为I，而通过乙方法测量电压偏大电阻的电压为则电电压表偏大了故通过乙种的方法误差最小。19．(1)12V；(2)10Ω【详解】解：(1)当开关 S1、S2闭合时，被短路，此时的电压等于电源电压，电流表 A 的示数为 0.6A，则电源电压(2)开关 S1 闭合，S2断开时，两个电阻串联，电流表 A 的示数为0.4A，此时的电压则的电压则R2的阻值答：(1)电源电压为12V；(2) R2的阻值为10Ω。20．(1)0.75A；0.12A；(2)6V； 2Ω【详解】解：(1)根据电路图可知电阻箱与电流表并联再与电源内阻串联。当电阻箱电阻为15Ω时,电阻箱两端电压为UR= UA=IARA=0.45A10Ω=4.5V则通过电阻箱的电流则通过电源的电流为I1=IA+IR=0.45A+0.3A=0.75 A当电阻箱电阻为 40Ω 时,电阻箱两端电压为 = ==0.48 A10Ω =4.8 V则通过电阻箱的电流为则通过电源的电流为I2 =0.48A+0.12A=0.6 A(2)根据电源电压不变，可将两次测量数值列为等式代入数据4.5解得：r=2 Ω，代入原式可得：U=6V 答：(1)当电阻箱电阻分别为15Ω和40Ω时，通过电源的电流分别为0.75A、0.6A；(2)电源电压U为6V，内阻r为2Ω。21．（1）1.2V；（2）4【分析】根据并联电路电流、电压特点及欧姆定律进行解题即可。【详解】解：(1)由图可知，闭合开关后，两电阻并联在电路中，电流表A2测量通过R2的电流，A1表测量干路中电流，电压表测量电源电压，根据并联电路电流特点可得则电压表示数为(2)由欧姆定律公式变形可得答：(1)电压表示数为1.2V；(2)R2的阻值为4Ω。22．(1)2A；(2)8V；(3)2Ω【详解】解：(1)由电路图可知，与并联，电流表测支路的电流，电流表测干路电流。由电流表的示数可知，干路电流I=6A，通过的电流=4A，因并联电路中干路电流等于各支路电流之和，所以，通过电阻的电流(2)因并联电路中各支路两端的电压相等，所以，由可得，电源的电压(3)电阻的阻值 答：(1)通过电阻R2的电流是2A；(2)电源的电压为8V；(3)电阻的R1阻值为2Ω。23．(1)10Ω；(2)6V；(3)40Ω【详解】解：(1)闭合S，断开S1、S2，小灯泡正常发光由图可知，当U灯=3V时，I灯=0.3A，故(2)当所有开关闭合，R1、R2并联，灯泡被短路，故总电阻为总电压为U总=I总R总=0.5A×12Ω=6V(3)S闭合，S1、S2断开，滑动变阻器、R灯串联，电压表测灯泡电压，当电压为2V时，由图像可知电流为0.1A，故此时灯泡的电阻为总电阻为滑动变阻器的阻值为答：(1)当小灯泡正常发光时，小灯泡电阻是10Ω； (2)电源电压为6V；(3)S闭合，S1、S2都断开，滑动变阻器滑片P使电压表示数为2V，求滑动变阻器串入电路的阻值是40Ω。
