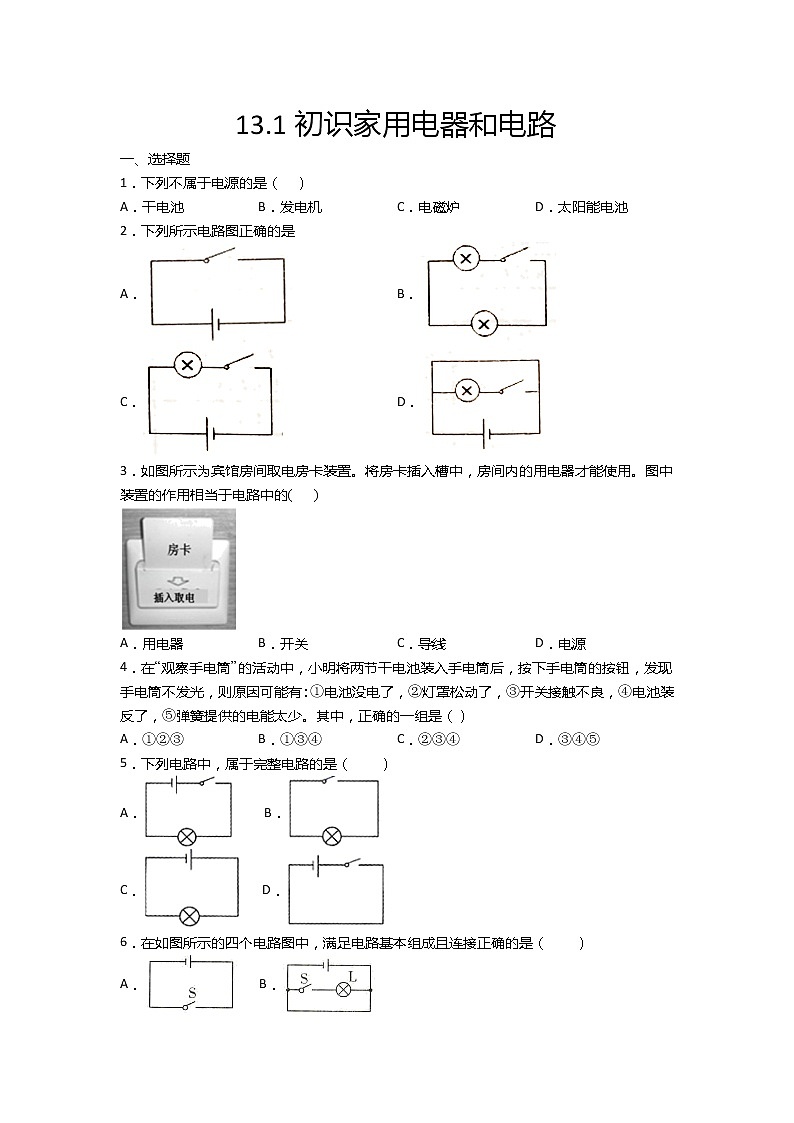

13.1初识家用电器和电路

一、选择题

1．下列不属于电源的是（  ）

A．干电池 B．发电机 C．电磁炉 D．太阳能电池

2．下列所示电路图正确的是

A． B．C． D．

3．如图所示为宾馆房间取电房卡装置。将房卡插入槽中，房间内的用电器才能使用。图中装置的作用相当于电路中的(   )

A．用电器 B．开关 C．导线 D．电源

4．在“观察手电筒”的活动中，小明将两节干电池装入手电筒后，按下手电筒的按钮，发现手电筒不发光，则原因可能有：①电池没电了，②灯罩松动了，③开关接触不良，④电池装反了，⑤弹簧提供的电能太少。其中，正确的一组是（）

A．①②③ B．①③④ C．②③④ D．③④⑤

5．下列电路中，属于完整电路的是（    ）

A．    B．

C．   D．

6．在如图所示的四个电路图中，满足电路基本组成且连接正确的是（    ）

A．   B．

C．   D．

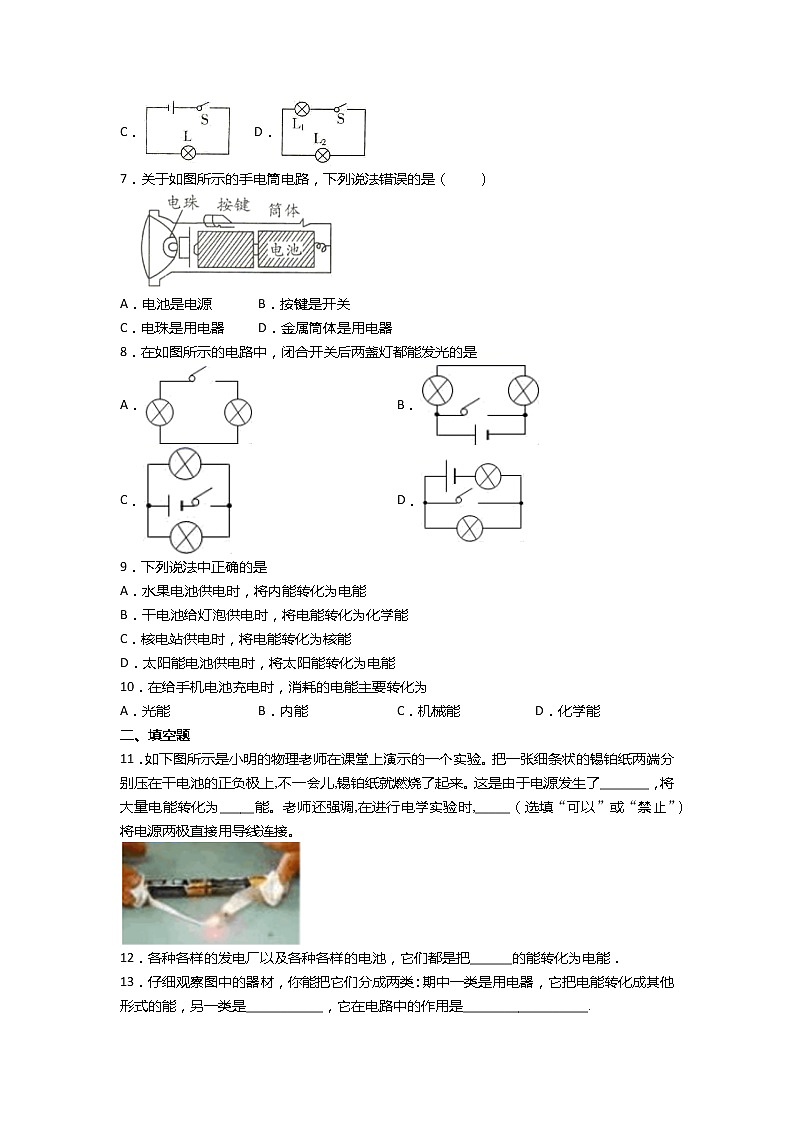

7．关于如图所示的手电筒电路，下列说法错误的是（    ）

A．电池是电源 B．按键是开关

C．电珠是用电器 D．金属筒体是用电器

8．在如图所示的电路中，闭合开关后两盏灯都能发光的是

A． B．

C． D．

9．下列说法中正确的是

A．水果电池供电时，将内能转化为电能

B．干电池给灯泡供电时，将电能转化为化学能

C．核电站供电时，将电能转化为核能

D．太阳能电池供电时，将太阳能转化为电能

10．在给手机电池充电时，消耗的电能主要转化为

A．光能 B．内能 C．机械能 D．化学能

二、填空题

11．如下图所示是小明的物理老师在课堂上演示的一个实验。把一张细条状的锡铂纸两端分别压在干电池的正负极上,不一会儿,锡铂纸就燃烧了起来。这是由于电源发生了_______，将大量电能转化为_____能。老师还强调,在进行电学实验时,_____（选填“可以”或“禁止”）将电源两极直接用导线连接。

12．各种各样的发电厂以及各种各样的电池，它们都是把______的能转化为电能．

13．仔细观察图中的器材，你能把它们分成两类：期中一类是用电器，它把电能转化成其他形式的能，另一类是___________，它在电路中的作用是__________________.

14．现在电动自行车成了市民的重要交通工具.与普通人力自行车相比，电动自行车里面多了一个电路，其中电瓶是电路中的______，电动机是电路中的______.

15．从能量转化的观点来看，干电池工作时，将_______能转化为电能；电饭煲工作时，将电能转化为__________能；蓄电池充电时将_________能转化为____________能。

16．一串小彩灯，规格都是“4V 0.2A”，每个小彩灯的结构如图所示，在正常情况下，细金属丝由于表面有一层氧化铜而与灯丝支架不导通，若加上100V以上电压时，氧化铜被击穿，细金属丝与灯丝支架导通．若其中一只小彩灯的灯丝被烧断，其它小彩灯__（选填：“能”或“不能”）发光，原因是：__．

17．画出下列电路元件的符号.

18．如图所示的电路甲、乙、丙，处于通路状态的是_____，处于断路状态的是_____，处于短路状态的是_____．

三、综合题

19．如图是小明连接的一个电路，请画出对应的电路图。

20．（1）请在图中标出电池的正、负极和电路中的电流方向；

（2）根据如图甲所示实物图，在图乙的虚线框内画出电路图。

21．如图所示，打开手电筒开关后，发现小灯泡并不发光。请写出两种可能使小灯泡不发光的原因，并简要写出验证你猜测的方法。

 答案

1．C

2．C

3．B

4．B

5．A

6．C

7．D

8．C

9．D

10．D

11．短路    内能    禁止

12．其他形式

13．开关    控制电路连通或断开

14．电源    用电器

15．化学    内    电    化学

16．能    当某个小彩灯L的灯丝烧毁时，220V电压就直接加到细金属丝与灯丝导电支架之间，氧化层被击穿，细金属丝与灯丝导电支架导通，相当于一段导线起到连接作用，这样220V的电压又重新分加在其它的未烧坏的彩灯上，使它们能继续工作

17．电池：；开关:；电阻：；灯泡：；滑动变阻器：；电流表：；电压表：；电动机：；电铃：；交叉相连导线：

18．丙    甲    乙

19．

20．

21． 电路出现断路、电源无电压时，灯泡都不会发光：

（1）灯泡不发光的原因：可能是电池用久了；验证方法：换上新电池。

（2）灯泡不发光的原因：灯丝断了；验证方法：换上新灯泡。
