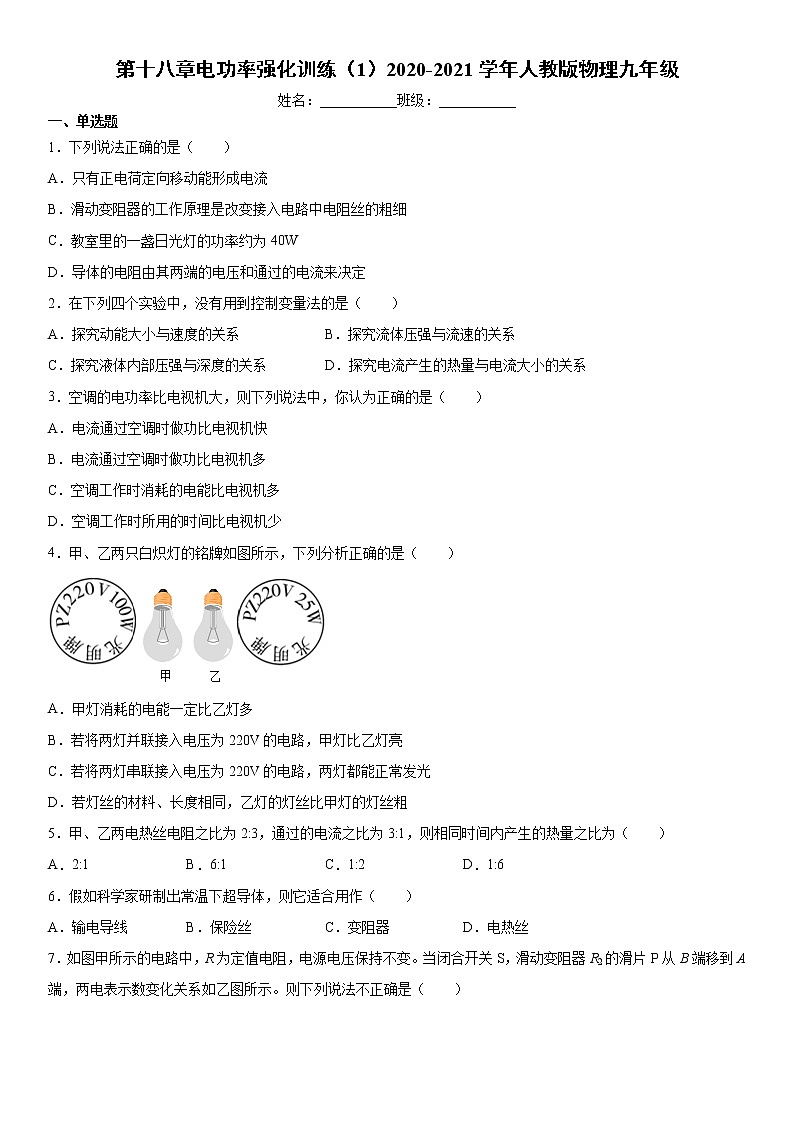

物理九年级全册第十八章 电功率综合与测试达标测试

这是一份物理九年级全册第十八章 电功率综合与测试达标测试，共21页。试卷主要包含了单选题，填空题，计算题等内容，欢迎下载使用。
一、单选题
1．下列说法正确的是（ ）
A．只有正电荷定向移动能形成电流
B．滑动变阻器的工作原理是改变接入电路中电阻丝的粗细
C．教室里的一盏日光灯的功率约为40W
D．导体的电阻由其两端的电压和通过的电流来决定
2．在下列四个实验中，没有用到控制变量法的是（ ）
A．探究动能大小与速度的关系B．探究流体压强与流速的关系
C．探究液体内部压强与深度的关系D．探究电流产生的热量与电流大小的关系
3．空调的电功率比电视机大，则下列说法中，你认为正确的是（ ）
A．电流通过空调时做功比电视机快
B．电流通过空调时做功比电视机多
C．空调工作时消耗的电能比电视机多
D．空调工作时所用的时间比电视机少
4．甲、乙两只白炽灯的铭牌如图所示，下列分析正确的是（ ）
A．甲灯消耗的电能一定比乙灯多
B．若将两灯并联接入电压为220V的电路，甲灯比乙灯亮
C．若将两灯串联接入电压为220V的电路，两灯都能正常发光
D．若灯丝的材料、长度相同，乙灯的灯丝比甲灯的灯丝粗
5．甲、乙两电热丝电阻之比为2:3，通过的电流之比为3:1，则相同时间内产生的热量之比为（ ）
A．2:1B．6:1C．1:2D．1:6
6．假如科学家研制出常温下超导体，则它适合用作（ ）
A．输电导线B．保险丝C．变阻器D．电热丝

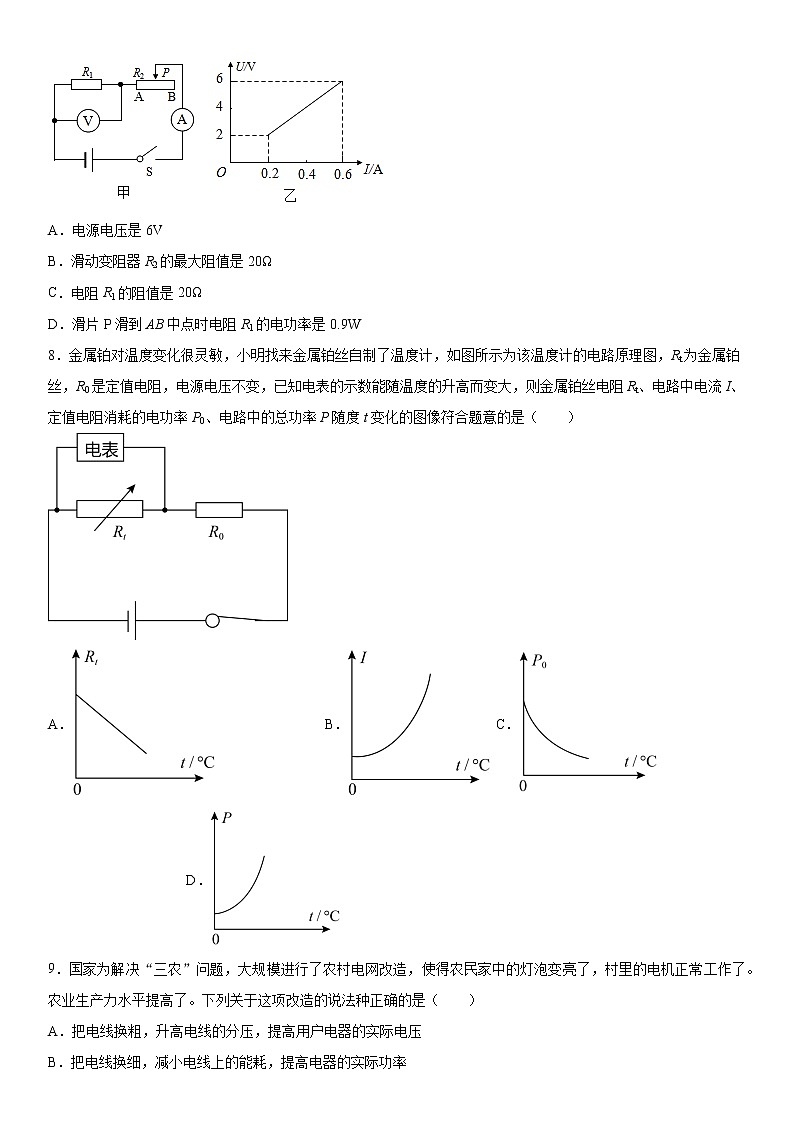

7．如图甲所示的电路中，R为定值电阻，电源电压保持不变。当闭合开关S，滑动变阻器R2的滑片P从B端移到A端，两电表示数变化关系如乙图所示。则下列说法不正确是（ ）
A．电源电压是6V
B．滑动变阻器R2的最大阻值是20Ω
C．电阻R1的阻值是20Ω
D．滑片P滑到AB中点时电阻R1的电功率是0.9W
8．金属铂对温度变化很灵敏，小明找来金属铂丝自制了温度计，如图所示为该温度计的电路原理图，Rt为金属铂丝，R0是定值电阻，电源电压不变，已知电表的示数能随温度的升高而变大，则金属铂丝电阻Rt、电路中电流I、定值电阻消耗的电功率P0、电路中的总功率P随度t变化的图像符合题意的是（ ）
A．B．C．D．
9．国家为解决“三农”问题，大规模进行了农村电网改造，使得农民家中的灯泡变亮了，村里的电机正常工作了。农业生产力水平提高了。下列关于这项改造的说法种正确的是（ ）
A．把电线换粗，升高电线的分压，提高用户电器的实际电压
B．把电线换细，减小电线上的能耗，提高电器的实际功率
C．把电线换粗，降低电线上的能耗，提高电器的额定功率
D．把电线换粗，减小电线上的能耗，提高电灯的实际功率

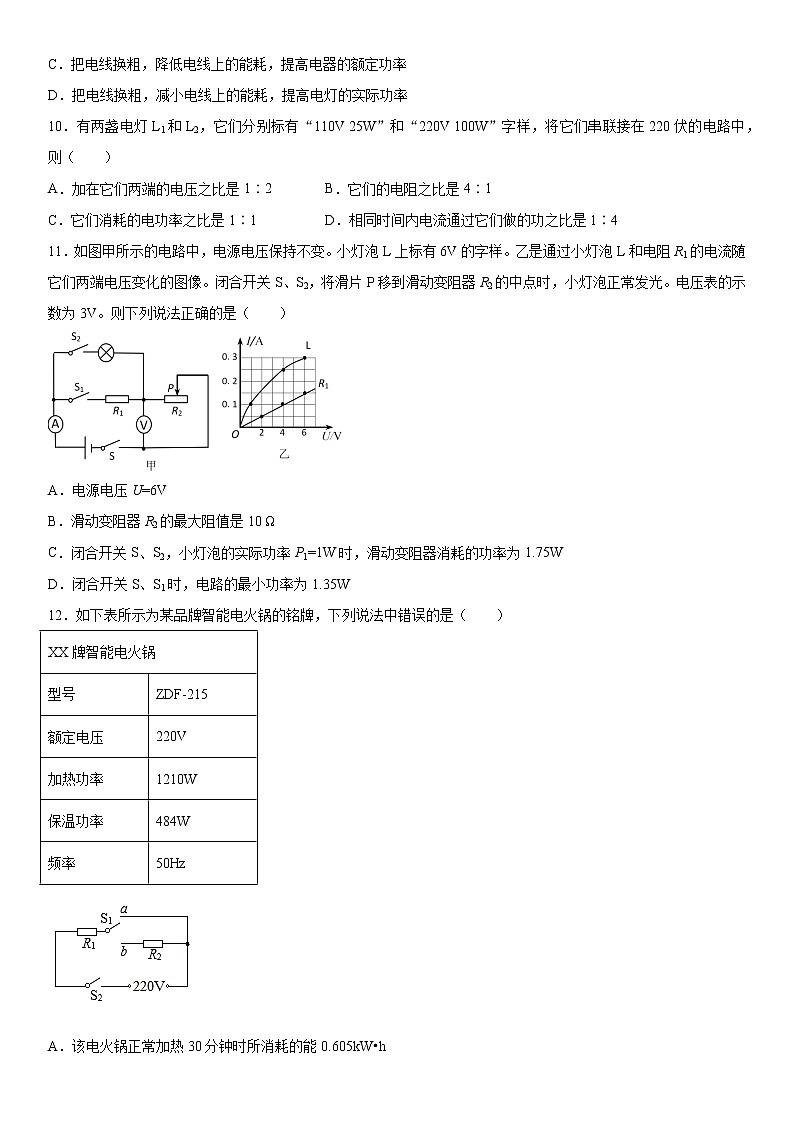

10．有两盏电灯L1和L2，它们分别标有“110V 25W”和“220V 100W”字样，将它们串联接在220伏的电路中，则（ ）
A．加在它们两端的电压之比是1∶2B．它们的电阻之比是4∶1
C．它们消耗的电功率之比是1∶1D．相同时间内电流通过它们做的功之比是1∶4
11．如图甲所示的电路中，电源电压保持不变。小灯泡L上标有6V的字样。乙是通过小灯泡L和电阻R1的电流随它们两端电压变化的图像。闭合开关S、S2，将滑片P移到滑动变阻器R2的中点时，小灯泡正常发光。电压表的示数为3V。则下列说法正确的是（ ）
A．电源电压U=6V
B．滑动变阻器R2的最大阻值是10 Ω
C．闭合开关S、S2，小灯泡的实际功率P1=1W时，滑动变阻器消耗的功率为1.75W
D．闭合开关S、S1时，电路的最小功率为1.35W
12．如下表所示为某品牌智能电火锅的铭牌，下列说法中错误的是（ ）
A．该电火锅正常加热30分钟时所消耗的能0.605kW•h
B．S2闭合S1接a时，电路处以加热状态
C．R1的电阻大小为40Ω
D．S2闭合S1接b时，电路处以加热状态
13．如图所示，ab 为一段粗细均匀的铅笔芯，其电阻与长度成正比。假设灯丝电阻不变，铜环与笔芯接触良好。当铜环从铅笔芯的 a 端向 b 端滑动时，下列描述电压表示数 U、铅笔芯与灯泡消耗的电功率之比随铜环滑动距离 x 的变化关系图像中，可能正确的是（ ）
A．B．C．D．
二、填空题
14．某款家用茶具煮茶时的电阻为55Ω，正常情况下通过茶具的电流是___________A，煮一壶茶用了5 min，产生的热量为___________J。
15．小明用电水壶将质量为1.8kg的水加热升温50℃，水吸收的热量为________J。若电水壶工作时功率为2000W，所消耗的电能全部被水吸收，则加热这壶水需要的时间是_______秒。小明家的电能表参数如图所示，若家中只有电水壶单独工作，则这段时间内电能表指示灯闪烁了_______次。［c水=4.2×103J/(kg·℃)］
16．如图所示，电源电压不变，先闭合开关S1，电流表示数为0.4A， 再闭合开关S2，电流表示数增加了0.2A，则R1、R2两端电压之比为______，R1、R2电阻值之比为______，若电阻R1=5Ω，通电1min 电阻R2产生的热量为______J。
17．图甲是小灯泡L和电阻R的电流随电压变化图像，将它们按图乙所示接入电路中，只闭合开关S，小灯泡的实际功率为1W，再闭合开关S1，此时电路消耗的总功率为______W。
18．两个电路元件甲和乙中的电流与电压的关系如图所示。由图可知，能说明电流与电压成正比关系的是______（填“甲” 或“乙”）图像。现将元件甲、乙串联后接在电路中，电路中的电流为0.2A，则此时元件甲两端的电压为______V，整个电路消耗的总功率是______W。
19．如图甲所示，电源电压恒为12V不变。闭合开关S1、S2，将变阻器的滑片从最右端向左滑动，直到小灯泡Ｌ正常发光。断开开关S2，继续调节滑动变阻器的滑片，直到小灯泡Ｌ再次正常发光。电流表与电压表示数的关系图像如图乙所示，则小灯泡L的额定功率为___________W，滑动变阻器R的最大阻值为___________Ω，定值电阻R0的阻值为___________Ω。
三、计算题
20．小敏妈妈买了一个新的电饭煲，小敏从说明书中得知下表中的信息，工作电路图如图甲所示，S1为温控开关，加热电阻R1和R2的阻值不随温度变化。求：
（1）电饭煲在“保温”状态下正常工作时的电流；
（2）电阻R2的阻值；
（3）某周末做晚饭时，小敏关闭了家中其他所有用电器，只让电饭煲在“蒸煮”状态下工作，观察到如图乙所示的电能表的转盘在1min内转了50转，则电饭煲在“蒸煮”状态下的实际功率为多少？
21．某品牌电热水壶的工作电路简图如图甲所示，开关S可以控制其加热、保温和停止三个状态，其部分参数如图乙所示。在该电热水壶正常工作的情况下，将一壶25℃的水在标准大气压下加热到沸腾[假设电热丝产生的热量全部被水吸收，R1、R2的阻值不随温度变化，c水＝4.2×103J/（kg•℃），ρ水＝1.0×103kg/m3]。
（1）求水吸收的热量；
（2）求R1、R2的阻值；
（3）实际加热这壶水到沸腾用时10.5min，求实际电压。
22．小华家买了一个家用电吹风，主要技术参数如下表，其简化电路如图甲所示。某次用该电吹风将头发吹干的过程中，电吹风的功率随时间变化如图乙所示。求：
（1）在此次吹干头发的过程中电吹风消耗的总电能是多少？
（2）电吹风吹热风时，通过电路的总电流是多大？（计算结果保留1位小数）
（3）当电路供电电压为198V，电吹风吹热风时，电热丝的实际电功率为多大？（电热丝电阻保持不变）
23．如图所示，电源电压保持不变，R1的阻值为6Ω，小灯泡标有“6V3W”，滑动变阻器R2的最大阻值为38Ω，电流表的量程为0-3A，当开关S1、S2断开，S3闭合时，小灯泡恰能正常发光，忽略泡电阻随温度的变化，求：
（1）电源的电压为多少？
（2）当开关S1、S2、S3都闭合时，要保护电路各元件安全，R2的最小阻值是多少？
（3）分析开关和滑动变阻器的各种变化情况，这个电路消耗的最小功率是多少？
24．某家用电取暖器有“低温”、“中温”和“高温”三档，如图为其简化的电路原理图。电阻R1的阻值为88Ω，只闭合开关S1时取暖器为“低温”档，中温挡额定电功率为1100W。S是保护开关，电暖器跌倒时，S自动断开，切断电源，保证安全。求：
（1）“低温”档正常工作时的电功率；
（2）“高温”档正常工作时的电流；
（3）若某房间内空气质量为72kg，空气温度为10℃，设定空气的比热容为1.0×103J/（kg•℃）且保持不变，用该电暖器的“高温”档正常工作20min，放出热量的40%被房间内的空气吸收，那么可使此房间空气的温度升高多少。
XX牌智能电火锅
型号
ZDF-215
额定电压
220V
加热功率
1210W
保温功率
484W
频率
50Hz
额定电压
220V
额定蒸煮功率
1210W
额定保温功率
88W
频率
50Hz
容积
5L
热风温度
50℃﹣﹣75℃
额定功率
热风时：980W
冷风时：100W
额定电压
220V
参考答案
1．C
【详解】
A．电流是电荷的定向移动形成的，形成电流时，发生定向移动的可能是正电荷，也可能是负电荷，还可能是正负电荷同时向相反的方向移动，因此不能确定是哪一种电荷发生的定向移动，故A错误；
B．滑动变阻器之所以能变阻，靠的是改变连入电路中电阻丝的长度来改变接入电路的电阻，长度变长，电阻变大；长度变小，电阻变小，故B错误；
C．教室内一盏日光灯的功率额定功率应该是几十瓦，约为40W，故C正确；
D．电阻是导体本身的一种性质，其大小与导体两端的电压没有关系，只与导体的材料、长度、横截面积以及温度有关，故D错误。
故选C。
2．B
【详解】
A．动能大小与物体质量和运动速度都有关系，研究动能与速度关系时，需要保持质量不变，改变速度，运用的是控制变量法，故A不符合题意；
B．流体压强只与流动速度有关，与其它因素无关，所以不能使用控制变量法探究，只能多次实验总结规律，故B符合题意；
C．液体内部压强与液体密度和深度都有关系，研究液体压强与深度的关系时，需要保持液体密度不变，改变深度，运用的是控制变量法，故C不符合题意；
D．电流产生的热量与电流、电阻和通电时间都有关系，研究电流产生热量与电流大小关系时，需要保持电阻和通电时间不变，改变电流大小，运用的是控制变量法，故D不符合题意。
故选B。
3．A
【详解】
A．电功率是表示电流做功快慢的物理量，空调的电功率比电视机大，则电流通过空调做功比电视机快，故A正确；
B．电流做功的多少不仅与电功率有关，还与工作时间有关，因不知道空调与电视机的工作时间，故无法比较电流做功的多少，故B错误；
C．空调与电视机消耗的电能即电流通过时做功的多少，由B中可知，无法比较二者消耗电能的多少，故C错误；
D．由题意无法比较二者工作时间的多少，故D错误。
故选A。
4．B
【详解】
A．用电器消耗的电能与用电器的实际功率和工作时间有关，因不知道这两个参数，故无法比价两灯消耗电能的多少，故A错误；
B．若将两灯并联接入电压为220V的电路，则两灯的实际电压等于额定电压，故两灯的实际功率也等于额定功率，由图中可知，甲灯的额定功率大于乙灯的额定功率，故甲灯比乙灯亮，故B正确；
C．若将两灯串联接入电压为220V的电路，则此时两灯的电压均小于220V，故可知，两灯均不能正常发光，故C错误；
D．由可知，额定电压相同时，额定功率越大，电阻越小，故可知甲灯的电阻小于乙灯的电阻，故甲灯的灯丝比乙灯的灯丝粗，故D错误。
故选B。
5．B
【详解】
相同时间内产生的热量之比为
故选B。
6．A
【详解】
超导体电阻为0，保险丝和电热丝都是利用电流热效应工作的，变阻器利用了导体具有电阻，它们不能使用超导体；使用超导体制成的导线将降低远距离输电线中的电能损耗，输电导线可以使用超导体。A符合题意，BCD不符合题意。
故选A。
7．C
【详解】
A．当滑动变阻器的滑片滑到A端时，电路为R1的简单电路，电压表测电源的电压，由图像可知，电源的电压U＝6V，故A正确，不符合题意；
B．当滑动变阻器的滑片滑到B端时，R2接入电路中的电阻最大，电路中的电流最小，由图像可知，电路中的电流I小＝0.2A，R1两端的电压U1＝2V，因串联电路中总电压等于各分电压之和，所以，R2两端的电压
U2＝U﹣U1＝6V﹣2V＝4V
滑动变阻器R2的最大阻值

故B正确， 不符合题意；
C．R1的阻值

故C错误，符合题意；
D．因串联电路中总电阻等于各分电阻之和，所以，滑片P滑到AB中点时，电路中的电流
电阻R1的电功率
故D正确，不符合题意。
故选C。
8．C
【详解】
A．由图可知，该电路为串联电路，电表并联在了Rt的两端，故电表为电压表，电表的示数能随温度的升高而变大，根据串联电路的分压规律可知，Rt的电阻是变大的，即温度升高，Rt的电阻变大，故A不符合题意；
B．温度升高，Rt的电阻变大，总电阻变大，根据可知，电流是变小的，故B不符合题意；
C．温度升高，电流变小，根据P=I2R可知，定值电阻的功率变小，故C符合题意；
D．温度升高，电流变小，根据P=UI可知，总功率变小，故D不符合题意。
故选C。
9．D
【详解】
A．把电线换粗，电线的电阻减小，根据串联电路的分压特点，在其它用电器不变的情况下，电线分得的电压降低，故A错误；
B．把电线换细，电线的电阻变大，引起电路上的电流变小，使整个电网的能耗降低，根据串联电路的功率与电阻成正比特点可知，在其它用电器不变的情况下，电线的电功率占整个电网的总电功率的比例变大，所以电线上的能耗增加，电器的实际功率降低，故B错误；
C．用电器的额定功率是唯一确定的，在电网改造时不可能改变用电器的额定功率，故C错误；
D．较细的电线换成相同长度较粗的电线，电线的电阻变小，电线路上分得的电压减小，农民家中的用电器两端电压变大，实际功率变大，灯变亮。故D正确。
故选D。
10．C
【详解】
AB．两灯泡的电阻分别为
R1==484Ω
R2==484Ω
则两灯泡的电阻之比
R1∶R2=484Ω∶484Ω=1∶1
将它们串联接在220伏的电路中时，因串联电路中各处的电流相等，它们两端的电压之比
故AB错误；
C．它们消耗的电功率之比
故C正确；
D．相同时间内电流通过它们做的功之比
故D错误。
故选C。
11．D
【详解】
AB．由电路图知，开关S、S2闭合时，小灯泡与滑动变阻器R2串联在电路中，电压表测变阻器两端的电压，滑片P置于R2中点时，小灯泡正常发光，那么电源电压
U=UL+U2=6V+3V=9V
由图乙知，当小灯泡正常发光时，通过电路的电流为0.3A，那么变阻器的最大阻值
故AB错误；
C．闭合S、S2，当小灯泡的实际功率为1W时，由图乙知，小灯泡两端的电压为4V，通过电路的电流为0.25A。则电路的总功率
P=UI1=9V×0.25A=2.25A
滑动变阻器消耗的功率
P2=P-PL′=2.25W-1W=1.25W
故C错误；
D．由图乙知，电阻
闭合S、S1，电阻R1与变阻器串联在电路中，当变阻器接入电路的阻值最大时，电路中的电流最小，此时电路的功率最小为
故D正确。
故选D。
12．D
【详解】
A．该电火锅正常加热30分钟时所消耗的能
故A正确，不符合题意；
B．S2闭合S1接a时，电路中电阻较小，电路功率大，电路处于加热状态，故B正确，不符合题意；
C．R1的电阻大小为
故C正确，不符合题意；
D．S2闭合S1接b时，两个电阻串联，电路功率较小，电路处于保温状态，故D错误，符合题意。
故选D。
13．D
【详解】
AB．由电路图知，灯泡与铅笔芯串联在电路中，电压表测铅笔芯两端的电压，电流表测电路中的电流，且灯丝的电阻不变，铅笔芯的电阻与其长度成正比，铜环从铅笔芯的a端向b端滑动时，滑动距离变大，但接入电路的阻值变小，据串联电路的分压特点知，铅笔芯两端分去的电压变小，即电压表的示数变小。设铅笔芯的总电阻为R，整段的长度为L，则铜环滑动距离为x时，铅笔芯接入电路的阻值
电路中的电流
电压表的示数
那么U与x不是一次函数，故AB错误；
CD．由P=I2R可得，铅笔芯与灯泡消耗的功率之比
且R、RL与L是定值，所以铅笔芯与灯泡消耗的功率之比与x成一次函数关系，并且铜环从a端向b端滑动时，比值随x值的增大而减小，故C错误，D正确。
故选D。
14．4 2.64×105
【详解】
[1]家用茶具正常情况下工作时两端电压为220V，此时通过茶具的电流
[2]5min产生的热量
Q=I2Rt=(4A)2×55Ω×5×60s=2.64×105J
15． 189 315
【详解】
[1]水吸收的热量为
[2]加热这壶水需要的时间是
[3]消耗电能为W=0.105kW·h，则这段时间内电能表指示灯闪烁次数
16．1:1 1: 2 24
【详解】
[1][2]由电路图可知，只闭合开关S1时，电路为R1的简单电路，电流表测通过R1的电流，则I1=0.4A；再闭合S2时，两电阻并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以，通过R1的电流不变，因并联电路中干路电流等于各支路电流之和，所以，电流表示数的变化量即为通过R2的电流，则I2=0.2A，因并联电路中各支路两端的电压相等，所以，R1、R2两端电压之比为
U1:U2=1:1
R1、R2电阻值之比为
[3]若R1=5Ω，则
R2=2R1=2×5Ω=10Ω
通电1min 电阻R2产生的热量为
17．1.4
【详解】
当闭合开关S、断开开关S1时，电路为灯泡L的简单电路，由甲图可知，当小灯泡的实际功率为1W时，灯泡两端的电压为2V，即电源的电压U=2V，通过灯泡的电流IL=0.5A；当再闭合开关S1时，灯泡与定值电阻R并联，且电压都等于电源电压2V，电流表测干路电流，由图像可知，U=2V时，IR＝0.2A，则电流表的示数
那么电路消耗的总功率
18．甲 1 0.6
【详解】
[1]由图可知，甲图像过原点，图像上的纵坐标与横坐标比值恒定，成正比关系，故能说明电流与电压成正比关系的是甲图像。
[2]由图可知，当电流为0.2A时，甲两端的电压为1V。
[3]由图可知，当电流为0.2A时，乙两端的电压为2V，甲、乙串联接在电路中，总电压
电路中的总功率
19．3 35 10
【详解】
[1]由图知道，闭合开关S1、S2，定值电阻R0短路，灯泡与滑动变阻器R串联，电流表测量电路电流，电压表测量滑动变阻器两端的电压，滑片从最右端向左滑动，直到小灯泡Ｌ正常发光过程中，电压表示数减小，电流表示数增加。由于电源电压恒为12V不变，所以，由图乙知道，右侧曲线是此过程的电流表与电压表示数的关系图像，且当滑动变阻器接入电路的电阻等于灯泡灯泡RL时，滑动变阻器两端的电压是6V，由串联电路电压的规律知道，灯泡两端的电压
根据题意由图像知道，小灯泡Ｌ正常发光的电流是0.5A，由知道，小灯泡L的额定功率
由知道，灯泡正常发光时的电阻
[2]当闭合开关S1、S2，滑动变阻器R接入最大阻值时，由图像知道，其两端的电压是10.5V，电路电流是0.3A，由知道，滑动变阻器R的最大阻值
[3]由图像知道，当小灯泡第二次Ｌ正常发光时，电路的电流是0.5A，此时滑动变阻器两端的电压是1V，灯泡两端的电压
由串联电路电压的特点知道，此时定值电阻R0两端的电压
由欧姆定律知道，定值电阻R0的阻值
20．（1）0.4A；（2）510Ω；（3）1000W
【详解】
解：（1）由表中数据可知，保温功率为88W，在“保温”状态下正常工作时的电流
（2）由电路图知，只闭合S2时两电阻串联，电路中电阻较大，功率较小，为保温状态，当两开关都闭合时，只有R1接入电路中，电阻较小，功率较大，为蒸煮状态，由表中数据知，蒸煮状态时功率为1210W，R1的电阻
由电路图知，只闭合S2时两电阻串联，电路中电阻较大，功率较小，为保温状态，可得两电阻串联的总电阻
所以电阻R2的阻值
（3）“3000revs/kW•h”表示每消耗1kW•h电能，电能表转盘转3000圈，只让电饭煲在“蒸煮”状态下工作，转盘在1min内转了50转，消耗的电能为
电饭煲在“蒸煮”状态下的实际功率为
答：（1）电饭煲在“保温”状态下正常工作时的电流为0.4A；
（2）电阻R2的阻值为510Ω；
（3）电饭煲在“蒸煮”状态下的实际功率为1000W。
21．（1）6.3×105J；（2）40Ω，444Ω；（3）200V
【详解】
解：（1）由得，水的质量
1标准大气压下，水的沸点为100℃，水吸收的热量
（2）由图可知，开关打到2时，只有R1接入电路中，电路的电阻最小，根据可知，此时为高温挡，则R1的阻值为
开关打到3时，两个电阻串联，则为低温挡；低温挡的电阻为
根据串联电路的电阻关系可知，R2的阻值为
（3）电热丝产生的热量全部被水吸收，则
烧开同样一壶水所需的电能是相同的，则电水壶的实际功率为
根据可知，实际电压为
＝＝200V
答：（1）水吸收的热量为6.3×105J；
（2）R1为40Ω，R2的阻值为444Ω；
（3）实际电压为200V。
22．（1）5900J；（2）4.5A；（3）712.8W
【详解】
（1）由图乙可知，电吹风吹热风时的时间t热=5s，吹冷风时的时间t冷=10s，由P=可得，在此次吹干头发的过程中电吹风消耗的总电能
W总=W热+W冷=P热t热+P冷t冷=980W×5s+100W×10s=5900J
即在此次吹干头发的过程中电吹风消耗的总电能是5900J；
（2）由P=UI可得，电吹风吹热风时，通过电路的总电流
I热==≈4.5A
即电吹风吹热风时，通过电路的总电流是4.5A；
（3）因并联电路中各支路独立工作、互不影响，所以，电吹风吹热风时电热丝的功率
PR=P热﹣P冷=980W﹣100W=880W
由P=UI=可得，电热丝的电阻
R===55Ω
当电路供电电压为198V，电吹风吹热风时，电热丝的实际电功率
P实===712.8W
即电热丝的实际电功率为712.8W。
答：（1）在此次吹干头发的过程中电吹风消耗的总电能是5900J；
（2）电吹风吹热风时，通过电路的总电流是4.5A；
（3）当电路供电电压为198V，电吹风吹热风时，电热丝的实际电功率为712.8W。
23．（1）9V；（2）6Ω；（3）1.62W
【详解】
解：（1）由图知，当开关S1、S2断开，S3闭合时，R1与L串联，因串联电路中各处的电流相等，且小灯泡恰能正常发光，电路中的电流
灯泡的电阻
电源的电压为
U=I(RL+R1)=0.5A×(12Ω+6Ω)=9V
（2）当开关S1、S2、S3都闭合时，R1与R2并联，电流表测干路电流，因并联电路中各支路两端的电压相等，所以，通过R1的电流
当电流表的示数最大为I大=3A时，通过R2的电流最大，R2接入电路中的电阻最小，因并联电路中干路电流等于各支路电流之和，所以，R2的最大电流
I2=I大-I1=3A-1.5A=1.5A
则R2的最小阻值
R2小=
（3）因R2的最大阻值大于R1的阻值，RL的阻值大于R1的阻值，所以，当只闭合开关S1且滑片位于左端时，电路的总电阻最大，电路消耗的总功率最小，整个电路工作时消耗的最小功率
答：（1）电源的电压为9V；
（2）当开关S1、S2、S3，都闭合时，要保护电路各元件安全，R2的最小阻值是6Ω；
（3）这个电路工作时消耗的最小功率是1.62W。
24．（1）550W；（2）7.5A；（3）11
【详解】
解：（1）由电路图可知，跌倒开关闭合、开关S1闭合时，电路中的电阻最大，此时为R1的简单电路，电暖器处于低温挡，则“低温”档正常工作时的电功率
P低温===550W
（2）闭合S1为“低温”档，R1单独接入电路，单独闭合S2为“中温”档，高温挡为S1、S2同时闭合，R1、R2并联，
根据P=UI可得高温挡时正常工作的电流
I===7.5A
（3）由P=可得电暖器的“高温”档正常工作20分钟，放出的热量
Q=
空气吸收的热量
由 可得，房间的空气温度升高
=
答：（1）“低温”档正常工作时的电功率为550W；
（2）“高温”档正常工作时的电流7.5A；
（3）可使此房间空气的温度升高11
