初中物理人教版九年级全册第十八章 电功率综合与测试课时练习

这是一份初中物理人教版九年级全册第十八章 电功率综合与测试课时练习，共18页。试卷主要包含了单选题，填空题，计算题等内容，欢迎下载使用。

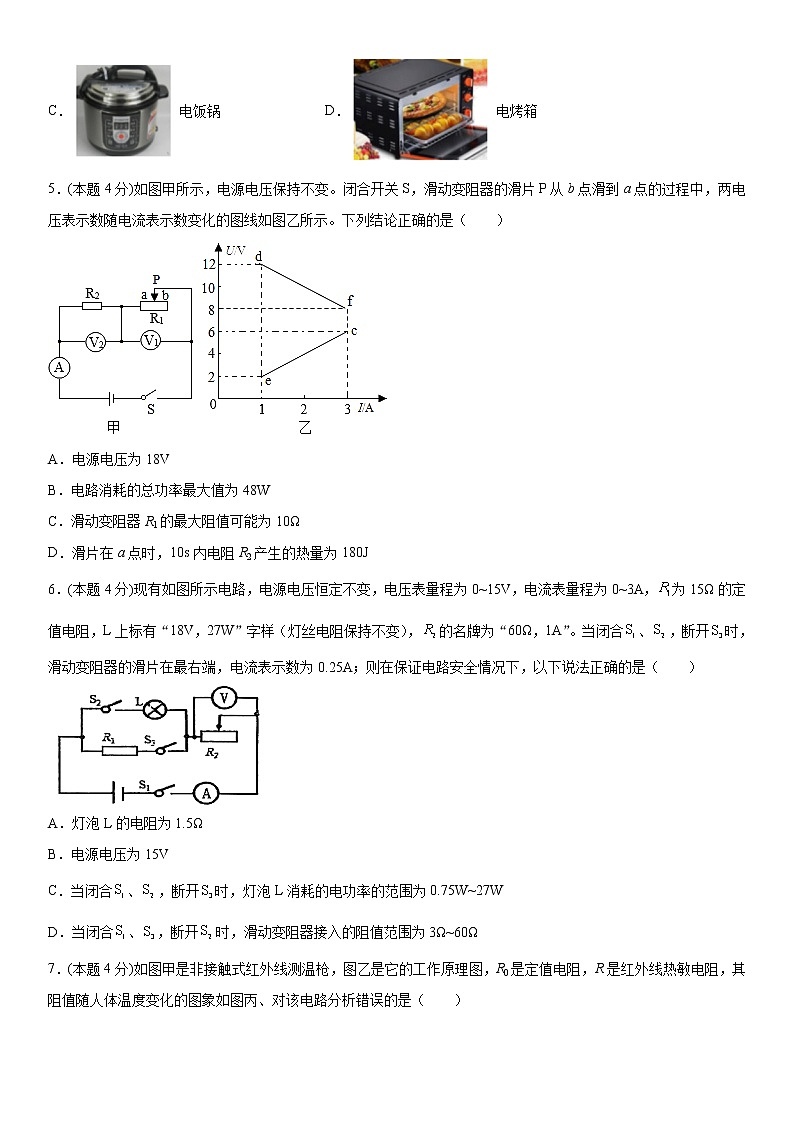

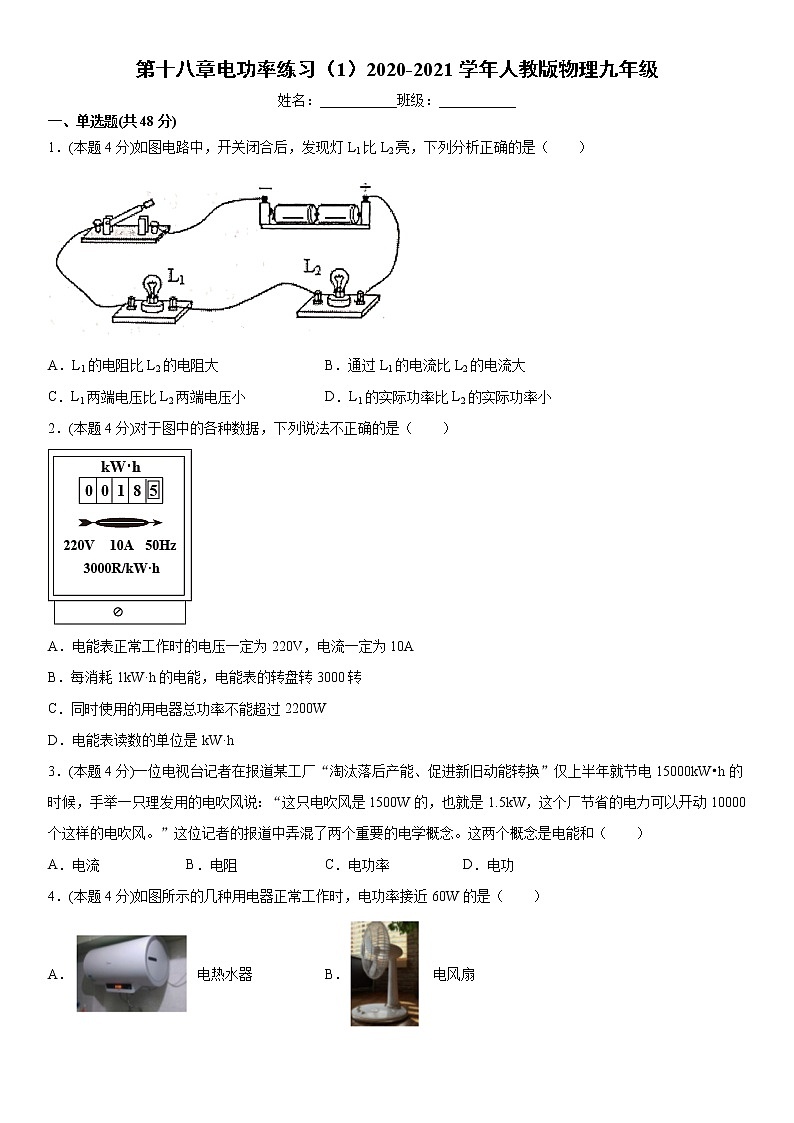

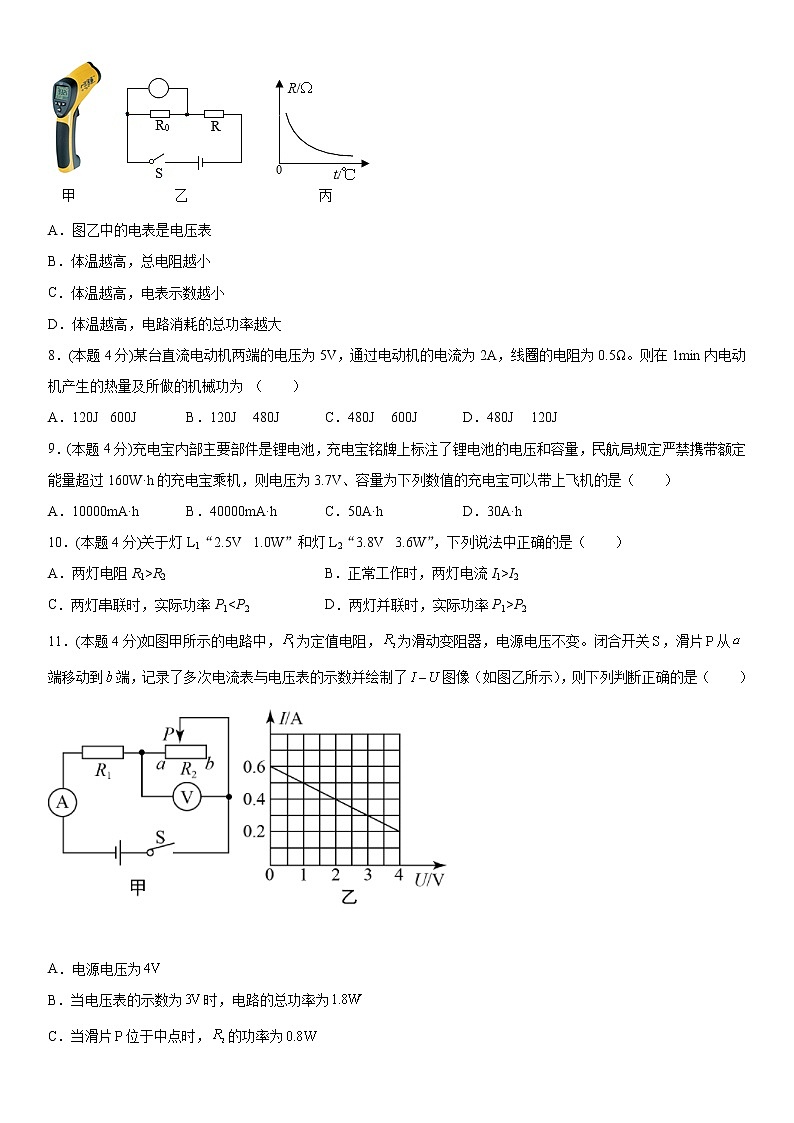

第十八章电功率练习（1）2020-2021学年人教版物理九年级姓名：___________班级：___________一、单选题(共48分)1．(本题4分)如图电路中，开关闭合后，发现灯L1比L2亮，下列分析正确的是（　　）A．L1的电阻比L2的电阻大 B．通过L1的电流比L2的电流大C．L1两端电压比L2两端电压小 D．L1的实际功率比L2的实际功率小2．(本题4分)对于图中的各种数据，下列说法不正确的是（　　）A．电能表正常工作时的电压一定为220V，电流一定为10AB．每消耗1kW·h的电能，电能表的转盘转3000转C．同时使用的用电器总功率不能超过2200WD．电能表读数的单位是kW·h3．(本题4分)一位电视台记者在报道某工厂“淘汰落后产能、促进新旧动能转换”仅上半年就节电15000kW•h的时候，手举一只理发用的电吹风说：“这只电吹风是1500W的，也就是1.5kW，这个厂节省的电力可以开动10000个这样的电吹风。”这位记者的报道中弄混了两个重要的电学概念。这两个概念是电能和（　　）A．电流 B．电阻 C．电功率 D．电功4．(本题4分)如图所示的几种用电器正常工作时，电功率接近60W的是（　　）A．电热水器 B．电风扇C．电饭锅 D．电烤箱5．(本题4分)如图甲所示，电源电压保持不变。闭合开关S，滑动变阻器的滑片P从b点滑到a点的过程中，两电压表示数随电流表示数变化的图线如图乙所示。下列结论正确的是（　　）A．电源电压为18VB．电路消耗的总功率最大值为48WC．滑动变阻器R1的最大阻值可能为10ΩD．滑片在a点时，10s内电阻R2产生的热量为180J6．(本题4分)现有如图所示电路，电源电压恒定不变，电压表量程为0~15V，电流表量程为0~3A，为15Ω的定值电阻，L上标有“18V，27W”字样（灯丝电阻保持不变），的名牌为“60Ω，1A”。当闭合、，断开时，滑动变阻器的滑片在最右端，电流表示数为0.25A；则在保证电路安全情况下，以下说法正确的是（　　）A．灯泡L的电阻为1.5ΩB．电源电压为15VC．当闭合、，断开时，灯泡L消耗的电功率的范围为0.75W~27WD．当闭合、，断开时，滑动变阻器接入的阻值范围为3Ω~60Ω7．(本题4分)如图甲是非接触式红外线测温枪，图乙是它的工作原理图，R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙、对该电路分析错误的是（　　）A．图乙中的电表是电压表B．体温越高，总电阻越小C．体温越高，电表示数越小D．体温越高，电路消耗的总功率越大8．(本题4分)某台直流电动机两端的电压为5V，通过电动机的电流为2A，线圈的电阻为0.5Ω。则在1min内电动机产生的热量及所做的机械功为 （　　）A．120J  600J B．120J   480J C．480J   600J D．480J   120J9．(本题4分)充电宝内部主要部件是锂电池，充电宝铭牌上标注了锂电池的电压和容量，民航局规定严禁携带额定能量超过160W·h的充电宝乘机，则电压为3.7V、容量为下列数值的充电宝可以带上飞机的是（　　）A．10000mA·h B．40000mA·h C．50A·h D．30A·h10．(本题4分)关于灯L1“2.5V  1.0W”和灯L2“3.8V  3.6W”，下列说法中正确的是（　　）A．两灯电阻R1>R2 B．正常工作时，两灯电流I1>I2C．两灯串联时，实际功率P1<P2 D．两灯并联时，实际功率P1>P211．(本题4分)如图甲所示的电路中，为定值电阻，为滑动变阻器，电源电压不变。闭合开关，滑片从端移动到端，记录了多次电流表与电压表的示数并绘制了图像（如图乙所示），则下列判断正确的是（　　） A．电源电压为B．当电压表的示数为时，电路的总功率为C．当滑片位于中点时，的功率为D．滑片移动的过程中，的功率逐渐变大12．(本题4分)如图甲所示，电源电压恒为6V，额定电压均为6V的灯L1和L2的U-I图像如图乙所示，滑动变阻器上标有“12Ω2A”字样，电压表所接量程为，电流表所接量程为。下列说法中不正确的是（　　）A．灯泡L1正常发光时的电阻是12ΩB．该电路最小电功率是1.5WC．两灯都正常发光时电流表的示数为1.5AD．该电路1s内消耗电能最多是9J  二、填空题(共20分)13．(本题4分)某同学用图甲所示的电路测量标有“2.5V”字样小灯泡的电功率。闭合开关后，向右移动滑动变阻器的滑片P，观察到小灯泡亮度变______（选填“亮”或“暗”），依据________。他根据实验数据绘制出了小灯泡的I-U图像，如图乙所示，则小灯泡的额定功率P=______W。14．(本题4分)小红家电能表表盘如图所示，她家用电器的最大功率不能超过______W，某次小红在帮助妈妈煮饭时，发现家中只有电饭煲工作时电能表指示灯比只有电视机工作时闪烁得快，这是因为电饭煲______（选填“消耗的电能”或“电功率”）比电视机的大，小红还发现，家中只有电饭煲工作时，5min内电能表指示灯闪烁了200次，则该电饭煲工作0.5h消耗电能______kW•h。15．(本题4分)某型号的电烤箱有“高温”和“低温”两档，电路如图所示。当开关S分别接“1”和“2”时，电流表的示数为5A和1A，则电阻R0为______Ω；电烤箱处于“低温”档工作时电功率为______W；电烤箱处于“高温”档工作10min消耗的电能为______J。16．(本题4分)如图所示，这是小明家的电能表，他家同时使用的用电器总功率不能超过______W。小明将家中其他用电器关闭，只让微波炉单独工作，观察到2min电能表的转盘刚好转了48转。微波炉在这段时间内消耗的电能为______，微波炉的实际功率是______W。17．(本题4分)如图甲所示，闭合开关S，滑动变阻器的滑片P从最右端滑至灯正常发光的位置，电流表示数与两电压表示数的关系如图乙所示。则电源电压为_________V，灯的额定功率为_________W。
  三、计算题(共24分)18．(本题8分)把标有“6V 3W”字样的灯泡L与滑动变阻器R串联接入如图所示的电路，测得电路中的电流与滑动变阻器R两端的电压的系列数据如下表所示。物理量序号①②③④⑤U/V2.434.567.5I/A0.550.50.40.30.24则：（1）灯泡L的额定电流是多大？（2）当灯泡L正常发光时，整个电路的电功率是多大？（3）移动滑片P，当滑动变阻器与灯泡L消耗的实际功率相等时，滑动变阻器连入电路的阻值；（4）设电路在实验③和实验④的状态下都工作1min，在哪种状态下，滑动变阻器接入电路中的电阻丝温度升得高？（通过计算说明，不考虑热量损失）19．(本题8分)某品牌电加热座椅垫内部电路如图所示，接触“2”或“3”触点时，可实现“低温”或“高温”挡位调节，已知低温挡功率为，高温挡功率为。求：（1）在“高温”挡工作时，电路中的电流；（2）在“低温”挡工作时，电路消耗的总电能﹔（3）R1的阻值。20．(本题8分)其兴趣小组的同学们想制作一个简易的台灯，所用小灯泡的额定电压为27V，正常发光时灯丝的电阻为90Ω。因身边只有电压为36V的电源，为了保证小灯泡能正常发光，应将一个定值电阻与灯泡串联后接在电源上。请你帮他们求出：（1）该电阻的阻值；（2）该电阻上消耗的电功率。
参考答案1．A【详解】ABD．由图可知，两个灯泡串联，因串联电路中电流处处相等，所以通过两灯的电流相等，灯泡的亮度由灯泡的实际功率决定，L1比L2亮，所以L1的实际功率比L2的实际功率大，通过两灯的电流相等，且L1的实际功率较大，由P=I2R可知，L1的电阻比L2的电阻大，故A正确，BD错误；C．L1的电阻比L2的电阻大，由U=IR知，L1两端电压比L2两端电压大，故C错误；故选A。2．A【详解】A．220V是指这个电能表要接在220V的电路中使用；10A是指这个电能表允许通过的最大电流是10A，不是说工作电流一定是10A，故A错误，符合题意；B．3000r/(kW•h)表示每消耗1kW•h的电能，电能表的转盘转3000转，故B正确，不符合题意；C．同时使用用电器最大电功率P=UI=220V×10A=2200W故C正确，不符合题意；D．电能表表示的是家用电器消耗电能的情况，单位是kW•h，故D正确，不符合题意。故选A。3．C【详解】15000kW•h是电功，1500瓦是电功率，这个记者把电功率和电能混淆了；可以说：这个厂节省的电能可以使这只1.5千瓦的电吹风工作10000小时，或者说这个厂节省的电能可以使10000个这样的吹风机工作1小时。故ABD不符合题意；C符合题意。故选C。4．B【详解】A．电热水器的功率约为1000W～3000W，故A不符合题意；B．电风扇的功率较小，在40W左右，故B符合题意；C．电饭锅的功率较大，一般在800W左右，故C不符合题意；D．电烤箱的功率也比较大，一般在600W左右，故D不符合题意。故选B。5．D【详解】由电路图知道，滑片在a端时，滑动变阻器接入电路的阻值较小，电路中的电流较小，滑动变阻器分得的电压小；滑片在b端时，滑动变阻器接入电路的阻值较大，电路中的电流较小，滑动变阻器分得的电压大，因此滑动变阻器的滑片P从b点滑到a点的过程中，电压表V1的示数逐渐变小，故df图象为电压表V1与电流表示数的图象，ec为电压表V2与电流表示数的图象。A．由图乙知道，电路中的最小电流I＝1A，此时R1两端的电压U1＝12V，R2两端的电压U2＝2V，所以电源的电压U＝U1+U2＝12V+2V＝14V故A错误；B．由乙图知道，电路中的最大电流为I最大＝3A，电路消耗的总功率最大值为P＝UI＝14V×3A＝42W故B错误；C．滑片P 在b点时，电路中的电流为I＝1A，此时滑动变阻器两端的电压值为12V，滑动变阻器的阻值为此时变阻器接入电路中的电阻不是最大，即滑动变阻器的最大阻值大于12Ω，故C错误；D．滑片在a点时，电路中的电流I最大＝3A，电阻R2两端电压U2＝6V，10s内电阻R2消耗的电能W＝U2I最大t＝6V×3A×10s＝180J故D正确。故选D。6．C【详解】A．L上标有“18V，27W”字样，灯泡电阻为故A错误；B．当闭合S1、S2，断开S3时，灯与滑动变阻器串联，滑动变阻器的滑片在最右端，其电阻为60欧，电流表示数为0.25A，总电阻为总电压为故B错误；C．当闭合S1、S2，断开S3时，灯与滑动变阻器串联，滑片在最右端时，灯泡有最小功率，电流表示数为0.25A，灯泡最小功率为滑片在最左端时，灯泡有最大功率，刚好正常发光，灯泡最大功率为故C正确；D．当闭合S1、S3，断开S2时，R1与R2串联，电压表量程为0~15V， 滑动变阻器接入的最大阻值60欧时，其两端电压为U2，根据串联分压，为 可求得滑动变阻器两端电压为电压表不超量程，当滑片调到最左端时，R2=0，此时电流为未超过电流表量程，即滑动变阻器的可调范围为0~60欧，故D错误。故选C。7．C【详解】A．由乙图可知，该电表和电阻R0并联，故该电表是电压表，故A正确，不符合题意；B．由丙图可知，温度越高，红外线热敏电阻阻值越小，根据串联电路电阻规律可知，总电阻越小，故B正确，不符合题意；C．温度越高，红外线热敏电阻阻值越小，电源电压一定，根据公式电路中的电流越大，故C错误，符合题意；D．温度越高，红外线热敏电阻阻值越小，电流越大，电源电压一定，根据公式可知此时功率越大，故D正确，不符合题意。故选C。8．B【详解】1min内，电动机消耗的总电能W总=UIt=5V×2A×60s=600J电动机产生的热量Q=I2Rt=(2A)2×0.5Ω×60s=120J则电动机所做的机械功W有=W总-Q=600J-120J=480J故ACD不符合题意，B符合题意。故选B。9．ABD【详解】由题意知，允许带上飞机的充电宝的最大容器而10000mA·h=10A·h，40000mA·h=40A·h故ABD符合题意，C不符合题意。故选ABD。10．A【详解】A．灯L1的电阻R1==6.25Ω灯L2的电阻R2=≈4Ω<6.25Ω故A正确；B．灯L1的正常工作电流I1==0.4A灯L2的正常工作电流I2=≈0.9A>0.4A故B错误；C．两灯串联时，电流相同，根据公式P=I2R可知，电阻越大，电功率越大，已知R1>R2所以P1>P2故C错误；D．两灯并联时，两端的电压相同，根据公式P=可知，电阻越大，电功率越小，已知R1>R2所以P1<P2故D错误。故选A。11．B【详解】A．由图甲可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流。当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，由图乙可知I1=0.6A，由可得，电源的电压U=I1R1=0.6A×R1当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图乙可知，I2=0.2A，U2=4V，因串联电路中总电压等于各分电压之和，所以，电源的电压U=I2R1+U2=0.2A×R1+4V因电源的电压不变，所以0.6A×R1=0.2A×R1+4V解得R1=10Ω电源的电压U=0.6A×R1=0.6A×10Ω=6V故A错误；B．当电压表的示数为时，由图乙可知电路中的电流I3=0.3A，电路的总功率为P=UI3=6V×0.3A=故B正确；C．由A得滑动变阻器的最大值当滑片位于中点时，电路的总电阻的功率为故C错误；D．滑动变阻器的电功率P2=U2I=（U-IR1）I=（6V-I×10Ω）I=6V×I-I2×10Ω=10（0.6V×I-I2×1Ω）=10（0.6V×I-I2×1Ω-0.09W+0.09W）=0.9W-（I-0.3A）2×10Ω由0.2A≤I≤0.6A可知，滑片移动过程中，R2消耗的电功率先变大后变小，故D错误。故选B。12．B【详解】A．由图乙可知，当灯泡L1两端的电压为6V时，其电流为0.5A，根据欧姆定律 得，灯泡L1正常发光时的电阻 A正确，不符合题意；B．因为电压表测量滑动变阻器两端的电压，电压表的路程为 ，所以当只闭合S1，且电压表的示数为3V时，电路消耗的电功率最小，此时灯泡L1的两端电压为 根据图乙可知，通过灯泡L1的电流为0.4A此时电路消耗的电功率为 B错误符合题意；C．由图乙可知，两灯都正常发光时，通过灯泡L1的电流为0.5A，通过灯泡L2的电流为1A，而两灯并联，所以电路中干路的电流为1.5A ，因此电流表的示数为1.5A，C正确，不符合题意；D．由图乙可知，当滑动变阻器的滑片位于b，且同时闭合三个开关时，电路的总电阻最小，电流最大，此时电流消耗的电功率最大，因为此时两灯并联，它们两灯的电压等于电源的电压6V，再由图乙得 此时该电路1s内消耗电能为 D正确，不符合题意。故选B。13．暗    见解析
    0.75    【详解】[1]灯泡与滑动变阻器串联，闭合开关后，向右移动滑动变阻器的滑片P，滑动变阻器的接入的阻值变大，总电阻变大，电源电压不变，故电流变小，从图像可知，灯泡的电流小，电压也比较小，故实际功率比较小，故灯泡变暗。[2]闭合开关后，向右移动滑动变阻器的滑片P，滑动变阻器的接入的阻值变大，总电阻变大，电源电压不变，故电流变小，从图像可知，灯泡的电流小，电压也比较小，故实际功率比较小，故灯泡变暗。[3]当灯泡的电压为2.5V时，灯泡正常发光，此时的电流为0.3A，故小灯泡的额定功率小灯泡的额定功率。14．4400    电功率    0.4    【详解】[1]由图知，电能表的工作电压为220V，平时正常工作允许通过的最大电流为20A，她家用电器的最大电功率为P最大=UI最大=220V×20A=4400W[2]电能表指示灯闪烁得快，说明电流通过用电器所做的电功越快，则用电器的电功率越大；只有电饭煲工作时电能表指示灯比只有电视机工作时闪烁得快，这是因为电饭煲电功率比电视机的大。[3]3000imp/(kW·h)，是指电路中每消耗1kW·h的电能，电能表指示灯闪烁3000次，则指示灯闪烁200次，电饭煲消耗的电能为时间为电饭煲的电功率为该电饭煲工作0.5h消耗得电能为W1=Pt1=0.8kW×0.5h=0.4kW·h15．44    220    6.6×105    【详解】[1]当开关S接“1”时，R被短路，电路中只有R0，它的阻值[2]当开关S接“2”时，R和R0串联，电路总电阻较大，为低温档，此时的电功率为[3]当开关S接“1”时，R被短路，电路中只有R0，电路中电阻较小，为高温档，电烤箱处于“高温”档工作10min消耗的电能为16．1100    0.012    360    【详解】[1]由图知，电能表的工作电压是220V，电能表平时工作允许通过的最大电流为5A，他家同时使用的用电器最大总功率[2][3]“”表示电路中每消耗的电能，电能表的转盘转4000转，电能表转盘转48转时，微波炉消耗的电能工作时间
 微波炉的电功率17．10    5.6    【详解】[1]由电路图知灯泡与滑动变阻器串联在电路中，电压表V1测灯泡两端的电压，V2测变阻器两端的电压，电流表测电路中的电流。变阻器的滑片P从最右端滑到灯正常发光位置的过程中，变阻器接入电路的阻值变小，电路中的总阻值变小，据欧姆定律知，电路中的电流变大，那么灯泡两端的电压变大，变阻器两端的电压变小，由图乙知，电路中的最大电流为0.8A，此时灯泡正常发光，变阻器接入电路的阻值最小，两端的电压为3V；电路中的最小电流为0.2A，此时变阻器接入电路的阻值最大，两端的电压为9V，灯泡两端的电压为1V，电源的电压U=U1+U2=9V+1V=10V[2]由题意知，当灯泡正常发光时，电路中的电流最大，此时灯泡两端的电压UL=U-U1′=10V-3V=7V灯的额定功率P=ULI=7V×0.8A=5.6W18．（1）；（2）；（3）；（4）实验③时滑动变阻器接入电路的那部分电阻丝温度高【详解】解：（1）灯泡L的额定电流为（2）当灯泡L正常发光时，整个电路的电功率是（3）移动滑片P，当滑动变阻器与灯泡L消耗的实际功率相等时，滑动变阻器连入电路的阻值为（4）实验③时滑动变阻器接入电路的那部分电阻丝温度高，因为   所以实验③时接入电路的电阻丝更短，质量更小，又因为    所以工作相同时间产生的热量一样多，由可知，质量小的电阻丝温度升得更高。答：（1）灯泡L的额定电流是。（2）当灯泡L正常发光时，整个电路的电功率是。（3）移动滑片P，当滑动变阻器与灯泡L消耗的实际功率相等时，滑动变阻器连入电路的阻值为。（4）设电路在实验③和实验④的状态下都工作1min，实验③时滑动变阻器接入电路的那部分电阻丝温度高，滑动变阻器接入电路中的电阻丝温度升得高。19．（1）3A；（2）；（3）【详解】解：（1）在高温挡工作时，电路中的电流（2）在低温挡工作时，5min电路消耗的总电能（3）由电路图知，S接触“2”时，两个电阻串联在电路中，此时电路中总电阻较大，据知，此时处于低温挡；S接触“3”时，电路中只有R1工作，此时处于高温挡，则答：（1）在高温档工作时，电路中的电流为3    A；（2）在低温档工作时，5min电路消耗的总电能为；（3）R1的阻值为。20．（1）30Ω；（2）2.7W【详解】解：（1）将灯泡与定值电阻串联接在电压为36 V的电源上时，灯泡正常发光，此时小灯泡两端的电压为27 V，则定值电阻两端的电压UR=U-UL=36 V-27 V=9 V灯泡正常发光时的电流根据串联电路各处电流相等，得IR=I，由可得，定值电阻的阻值得（2）该电阻消耗的电功率P=URIR=9V×0.3A=2.7W答：（1）该电阻的阻值为30Ω；（2）该电路上消耗的电功率为2.7W。
