2021学年第五节 科学探究：凸透镜成像课前预习课件ppt

这是一份2021学年第五节 科学探究：凸透镜成像课前预习课件ppt，共51页。PPT课件主要包含了凸透镜，凹透镜，物距小于f成像规律，凹透镜成像规律，练习1，练习2，练习3，练习4，练习5，练习6等内容，欢迎下载使用。

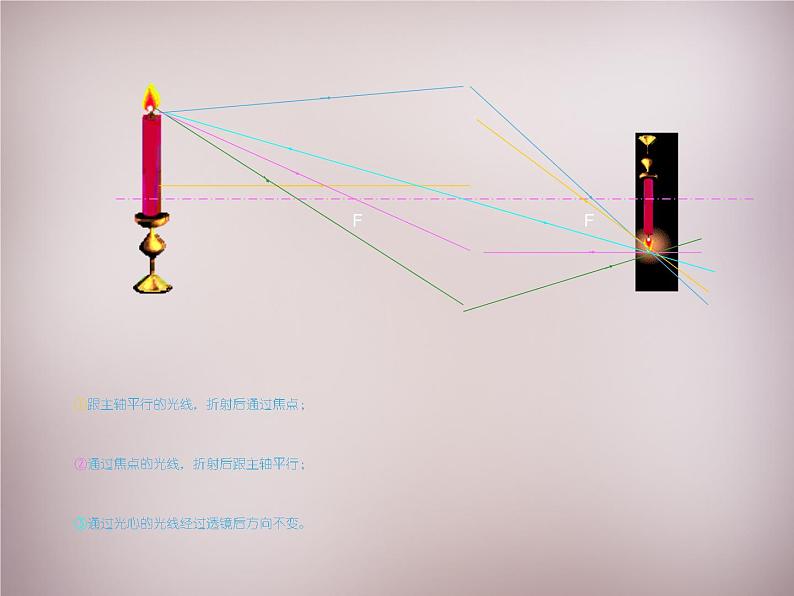

①跟主轴平行的光线，折射后通过焦点；
②通过焦点的光线，折射后跟主轴平行；
③通过光心的光线经过透镜后方向不变。

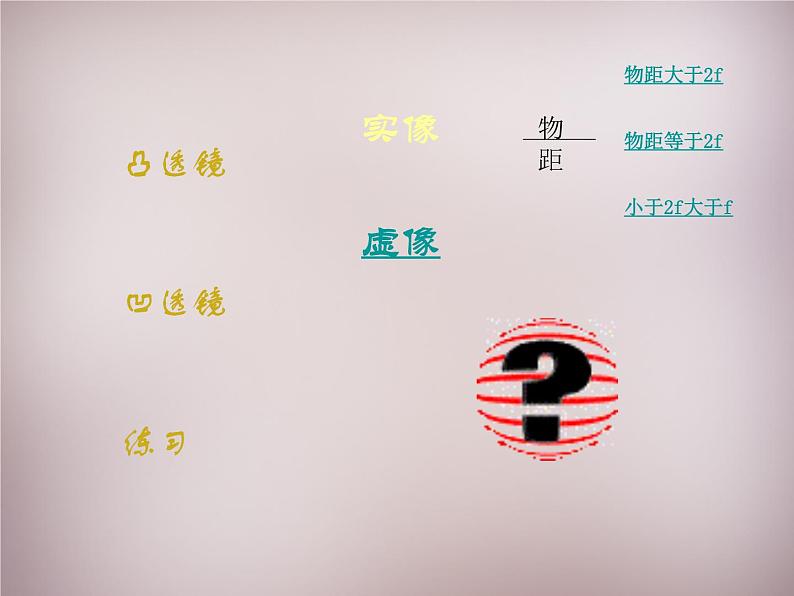

物距大于2f成像规律
成倒立、缩小的实像，像与物异侧，物距大于像距。其主要应用在：照像机、人的眼睛
物距等于2f成像规律
成倒立、等大的实像，像与物异侧，物距等于像距。其主要应用在：其很少应用
物距小于2f、大于f的成像规律
成倒立、放大的实像，像与物异侧，物距小于像距。其主要应用在：幻灯机、显微镜、电影放映机。
成正立、放大的虚像，像与物同侧，物距小于像距的绝对值。其主要应用在：放大镜、老花镜。
成正立、缩小的虚像，像与物同侧，物距大于像距的绝对值。其主要应用在：近视镜。
凸 透 镜 成 像
已知：像点S′，求物点S。
凹 透 镜 成 像
一、已知 f=10cm，如果把物体放在25cm的地方，则在光屏上会得到一个（ ），（ ）的（ 　）像。　二、人们使用的放大镜是利用物体到透镜的距离在（ ）成正立的、放大的、虚像的原理工作。 三、如果要得到一个放大的实像应把物体放在（ )与（ ）之间， 如果要得到一个放大的虚像应把物体放在（ ）之内。
一、已知 f=10cm，如果把物体放在25cm的地方，则在光屏上会得到一个（ ），（ ）的（ 　）像。　二、人们使用的放大镜是利用物体到凸透镜的距离（ ）成正立的、放大的、虚像的原理工作。 三、如果要得到一个放大的实像应把物体放在（ )与（ ）之间， 如果要得到一个放大的虚像应把物体放在（ ）之内。
一、已知 f=10cm，如果把物体放在25cm的地方，则在光屏上会得到一个（ ），（ ）的（ 　）像。　二、人们使用的放大镜是利用物体到透镜的距离在（ ）成正立的、放大的、虚像的原理工作。 三、如果要得到一个放大的实像应把物体放在（ )与（ ）之间， 如果要得到一个放大的虚像应把物体放在( ）之内。
四、 照相机是利用物体到透镜的距离在（ ）之外， 在胶片上成（ ）、（ ）的实像的原理。五、近视镜是一个（ ）镜，花镜是一个（　　　　　　）镜。　
一类中间厚边缘薄的叫凸透镜
一类中间薄边缘厚的叫凹透镜
主光轴：透镜中连接两侧面球心的直线叫透镜的主光轴
光心：在透镜的主光轴上有个特殊的点经过它的光线传播方向不发生改变
凸透镜对平行于主光轴的平行光线行有会聚作用
凹透镜对平行于主光轴的平行光线行有发散的作用
